Atrix ME860 來測試OTG、USB-HOST囉!7/30新增Q&A

經由我爬文與蒐集的資訊,確定Atrix可以

用OTG功能囉!!我把過程拍成影片並把需要

的配件都一一列出來,有興趣的一塊來試試

並討論吧!!

過幾天有空再來自己製作簡化的線路傳輸線

////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
備註:本機子已Bootloader解鎖與刷至法版2.3.4所以不同環境不保證行得通
也煩請成功的朋友回報一下狀態吧!!
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

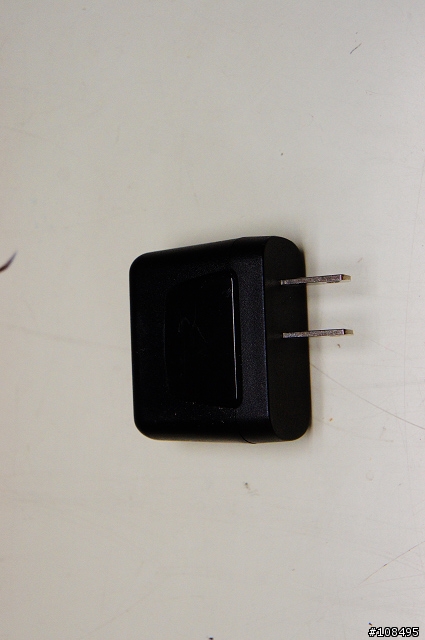

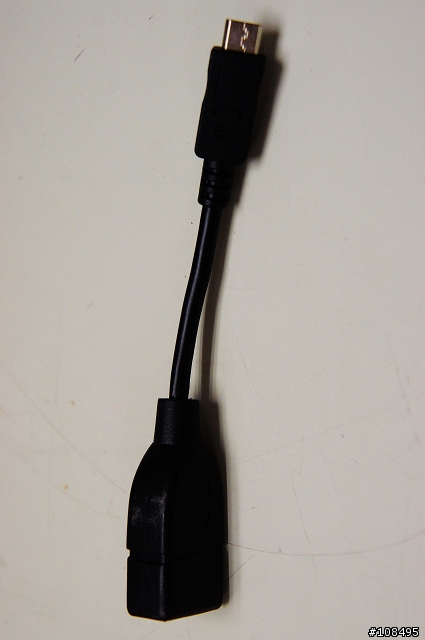

器材部分:手機、micro USB公轉大USB母轉接線、

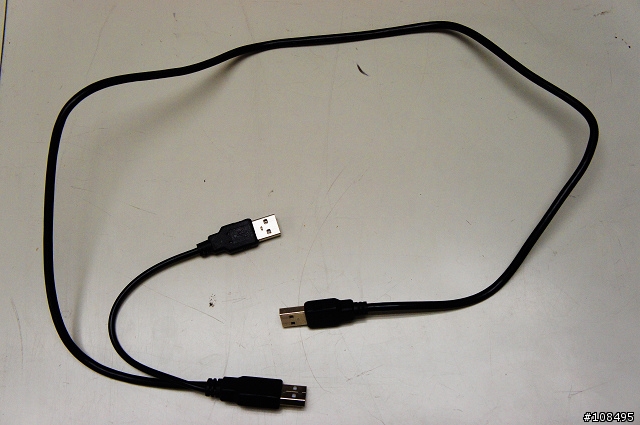

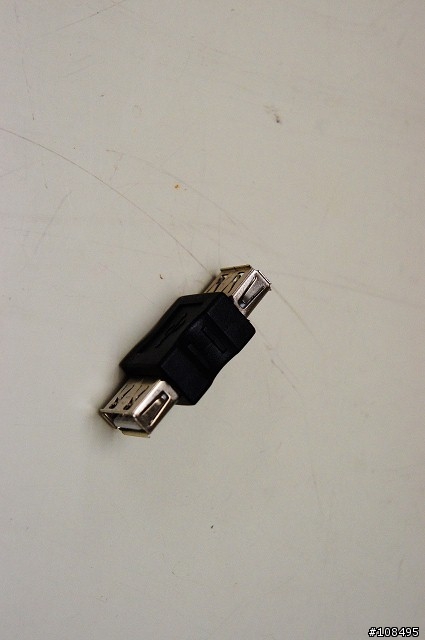

雙USB母轉接頭、Y型獨立供電三大USB公轉接線、

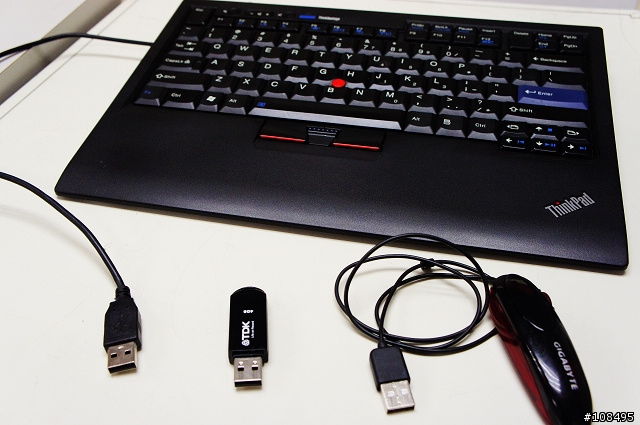

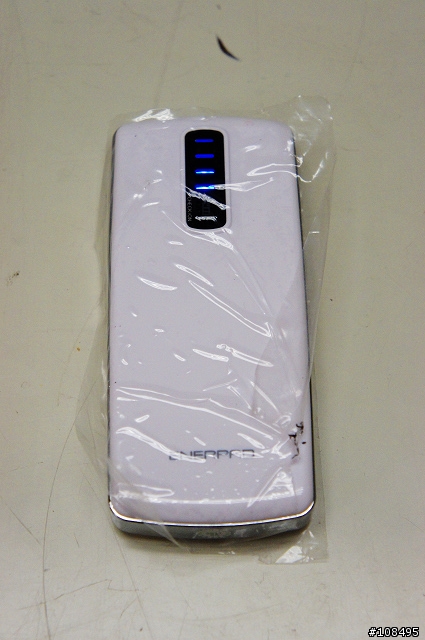

USB終端裝置(滑鼠、鍵盤、隨身碟...等)、USB充電

插頭或行動電源。

器材如下圖所示

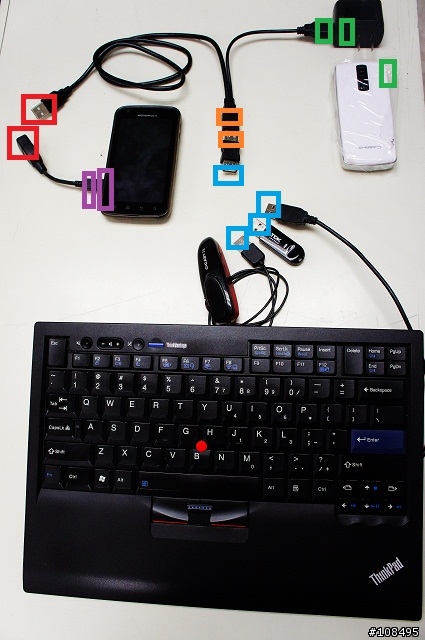

接法如下圖所示!照顏色提示接起來即可!



並附上說明影片~

Atrix OTG裝置介紹1/2(本影片介紹所需要之配件!)


Atrix OTG裝置介紹2/2(本影片介紹實際使用情形!)


Atrix OTG USB-Host裝置介紹Q&A時間

2011-07-29 6:18 發佈

hovell999 wrote:
經由我爬文與蒐集的資...(恕刪)


hovell999大!!!
真是好有研究精神阿!!!
原本也很想玩這個功能!!!
但是一看到要準備的那些線!!!
我就昏頭了!!!
因為我不愛看到那些接來接去的東西!!!
哈哈!!!

但有一問題發問!!!
你說它本身沒有帶供電的部份!!!
是否可以軟體修改呢!!!
還是就是硬體的主要功能!!!
有就有沒有就沒有呢!!!
hovell999 wrote:
經由我爬文與...(恕刪)


hovell999 大!這真是非常棒的資訊...
晚點買線材回來測 2.2.2 行不行!
另外請問......USB 裝置是一定要吃行動電源的電嗎?
大哥你有試過 Y 型USB 電源插一般的電源插座嗎?

mrootyo wrote:
hovell999大...(恕刪)


我認為應該是無法修改參數元件,因為會用到USB

是在webtop有支援這樣一定要有外接電源驅動才可以

所以要隨身使用的話就得利用行動電源囉!


gadabout wrote:
hovell999 ...(恕刪)


我照片也用拍到充電插座啊!這樣講好了,在家有電源

地方就使用插座供電,在外就使用行動電源供電,而且

這樣接上去手機也會充電喔!!非常棒呢~
謝謝精彩的分享,借問如此一來若是同時接USB HUB是否就可以將SD卡的檔案轉COPY到外接硬碟內,旅行時就不須帶NB,用手機移動檔案就行。
有實驗精神
一定要推的啦!
hovell999 wrote:
經由我爬文與蒐集的資...(恕刪)
大大厲害~~
如果可以簡略線材,a4一定是一支cp值高的智能手機,
可以再研究一下,支持大大
相關的文章不少
但是我跟大大都是一樣的OS 2.3.4法版
而且這篇又有影片 實在是用心啊

不過除了OTG外,想請教一下
大大日後如果有更新成HK/TW的2.3.4也請放一下消息
因為我是新手 怕冒然更新 出現問題

jslju wrote:
謝謝精彩的分享,借問...(恕刪)


請收看Q&A短片XD,裡面有回答您的問題唷!!


topdragon wrote:
大大厲害~~
如果可...(恕刪)


等最近有空再來買材料自己焊OTG的線材!!

不然這樣接還真的有點麻煩呢~
beaver0211 wrote:
相關的文章不少
但是...(恕刪)


除了回去維修我應該不會刷官方版本吧!

目前等待CM7或MIUI,重口味慣了官方

版根本就是清粥小菜!不過法版用到目前

為止很穩的說~
外接儲存設備的部分或許可以試試壩上大肥羊大大提過的 Q5 USB Memory Stick Manager
這套軟體,免去自寫腳本或是開終端機MOUNT.UNMOUNT的麻煩。

軟體截圖:

按MENU鍵出現"掃描裝置"選項(掃描前的dm-x似乎是內建儲存),可自行指定掛載點名稱,例如:SD1.UDISK.USB3.M2..etc.



插上6合1讀卡機(六槽:SD*2 MicroSD*2 MS*1 M2*1),六張卡都抓的到



可手動自行指定外接儲存設備檔案格式



該軟體是智器Q5平板內建軟體,我的機器是華為S7,但是理論上應該所有具備OTG功能的
已ROOT設備都可用,樓主可以試用看看...
