Desire天線的位置?

seaslug
個人積分：0分
文章編號：19653157

0分

樓主

2010-05-20 21:01

想請問一下各位
不曉得有沒有人知道 Desire的天線位置(3G跟wifi)是設計在哪個地方呢?
手機耗電量本來就很大了如果因為被手或是東西擋住怕會造成收訊不好或是要花更大的功耗去打電波...

(我自己是亂猜背面上方耳機孔旁有一個底部下巴USB孔附近有一個...
因為上端另一邊被喇叭佔走了而下巴有微微翹起來剛好就不會讓手機正面朝上時壓住天線)

我只知道正面的螢幕玻璃最左上角有個隱藏的light sensor
講電話時貼在耳朵旁(或是用把它遮起來)就能把螢幕關起來省電...
也許應該找找網路上有沒有把Desire解體的影像來看看XD

2010-05-20 21:01 發佈

文章關鍵字 Desire 天線位置

jimmy84606

jimmy84606
個人積分：29分
文章編號：19653302

29分

2樓

2010-05-20 21:07

天線位置，說明書裡面有。

另外螢幕左上角不只有光源感器應還有距離感應器。

kevin03

kevin03
個人積分：22分
文章編號：19654264

22分

3樓

2010-05-20 21:40

應該是在下面吧 ... 我剛搜一下說明書 PDF 檔，並沒有圖示指出位置，只有寫到下方兩個點 ... 外蓋 ...... (老實說看不太懂)。

因為電池的關係，依之前那隻舊 HTC Dual，也是因為電池在上方，因此天線是在下方 ~

若有錯誤再請指正了 ~

免責聲明：本文所載資料僅供參考，並不構成投資建議，本人對該資料或使用該資料所導致的結果概不承擔任何責任。

seaslug

seaslug
個人積分：0分
文章編號：19655374

0分

樓主

2010-05-20 22:18

jimmy84606 wrote:
天線位置，說明書裡面...(恕刪)

感謝，我找到說明書裡面有寫的地方了
在盒子裡附的"安全與法令注意事項"第10頁...正是下方USB孔的周圍沒錯
(剛剛用無消磁的喇叭測試發現的確拿下巴靠近的時候會有明顯電磁波干擾)

不過他也沒說裡面是什麼的天線 wifi天線不曉得是不是擺另外的位置
而且整個下巴都被框起來了...也許3G天線就把整區佔滿了?
說明書還寫"使用電話時避免接觸天線" 這...看來講電話的時候手要拿高一點了...

既然是在底部，使用充電座讓它立起來也不見得對收訊有幫助...orz

allen倫

allen倫
個人積分：12分
文章編號：19656903

12分

5樓

2010-05-20 23:06

kevin03 wrote:
2010-05-20 21:40 by kevin03
應該是在下面吧 ... 我剛搜一下說明書 PDF 檔，並沒有圖示指出位置，只有寫到下方兩個點 ... 外蓋 ...... (老實說看不太懂)。

最近高階手機的天線與以前不太一樣，過去是用鐵片或軟板製作，現在則是用另一種全新的製程技術

網路上收尋到幾張相關圖片供你參考

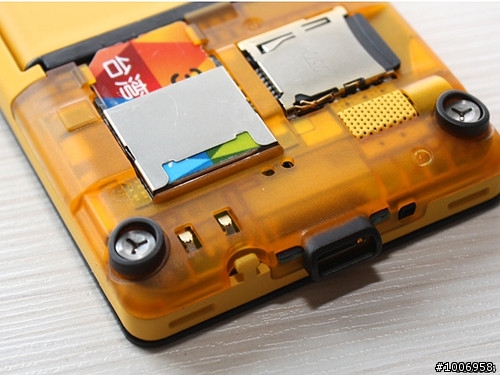

(接觸點)

(金色部份為接觸點，真正線路隱藏在膠殼裡面)

(天線電路顯現在內部塑膠殼表面)

kevin03

kevin03
個人積分：22分
文章編號：19657421

22分

6樓

2010-05-20 23:21

allen倫 wrote:
最近高階手機的天線與...(恕刪)

感謝您 ~

剛剛把 Desire 的背蓋打開再仔細看一看，背蓋上的確有一大塊很像『內有天線』的區域 ~
中間那凹進的地方邊邊，竟有些剝落，稍微撥開一看，真的有看到銅線 ...

另外 Desire 好像不是用金屬接點的方式(雖然說明書是這樣寫兩個接點)，看起來應該是在 SIM卡下緣左邊、SD卡的下邊那個小四角型(感覺是頂在背蓋那區塊)。
