我已經在電子材料行買到了....超超超超超便宜....1公尺新台幣8塊......
在此小弟不才的分享一下改裝過程,畢竟不是很困難,也不花錢跟時間....
當然板上神人很多,期望會有更好的改造分享吧~~~~

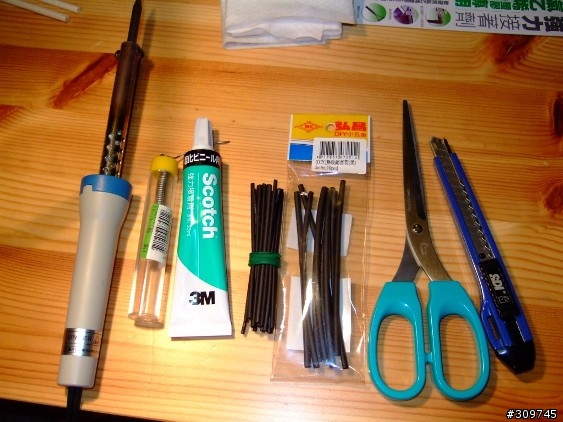

1. 準備工具:焊槍&焊錫 美工刀 剪刀 熱縮套管(我準備的有1mm,1.5mm,2mm;
不過1mm太細沒用到) 3M塑膠專用接著劑(想說要加強固定,不過因為套管太小了,放棄)
及沒入鏡的打火機
2. 將原廠的大頭耳機剪掉,再將你想改造的耳機準備好(兩者的長度自行評估,建議
可以留長一點,萬一改造的不好還以剪掉重做)
3. 用美工刀"輕輕"的在耳機線外面的塑膠層留下淺淺的刀傷,再將其拔除(真的要小力
一點,不要傷到裡面的銅線),約1.5公分~2公分
4. 將熱縮套管先套到耳機線上,因為我預計要套兩層,所以我放了1.5mm和2.0mm的熱縮套管進去

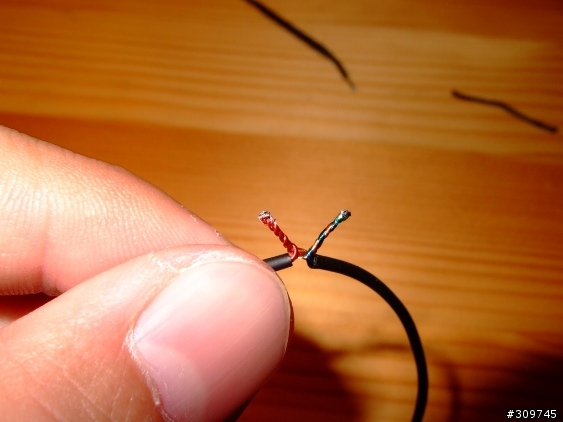

5. 銅線以原廠的來說一邊是紅色和金色,另一邊是綠色和金色;而我準備的耳機一邊是紅&藍,另一邊
是綠&藍,我是以麻花捲的方式,將紅色銅線跟紅色銅線捲再一起,藍色銅線和綠色銅線捲在一起,然後
將銅線的長度剪短一點,再用焊錫將前端焊起來(另一耳則是綠跟綠焊,金跟藍焊)..........................
.......小弟的文筆不好,很難將上述簡單的表達出來,反正只要不把銅線的顏色焊錯就ok了(重點是紅對紅
,綠對綠)
6. 將1.5mm熱縮套管套在銅線裸露的地方,用打火機來回烘烤一下;再套2.0mm的套管烘烤
7. 將兩耳都完成
8. 最後大功告成~~謝謝
其實大致上嘯月喪家犬大大的接線方法幾乎是一樣的!!只是耳機頭的部分可能會有些接法上的差異
首先~~我們先把線皮剝開~~(以下照片是用當初剪下來的耳機跟耳機延長線做範例)
這端就是耳機孔端的線剝開的樣子
這端就是耳機線剝開厚的樣子

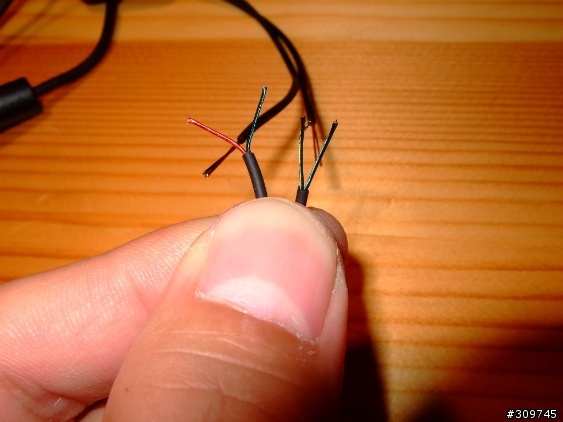

發現兩個地方不一樣了嗎? 對~~就是一邊三條線一邊有四條線!!那線不一樣的時候要怎麼接呢?
拿第二張照片來說明~~照片中有金色、紅色、金綠色、藍色讓耳機有分左聲到兩個~~但實質張四條線裡面有兩條是共通的線!就像正負極的負極(不知道可不可以這樣解釋)而共通的線就是金色跟金綠色這兩條(見下圖)
將這兩條線扭轉在一起~~焊接~~這樣就變成了三條線組的狀態
在後來就也不用猜哪條接哪條囉~~金色的接金色~~紅色的接紅色~~至於另一條~~每家都做的不一樣~~有藍有綠~~就焊接在一起吧~~再把套管縮起來~~就完成囉!!
不過記得一點~~所有的銅線上都有顏色~~那顏色其實是絕緣用的漆~~記得要先清除或著焊接的時候請焊接在剪斷的地方這樣才焊的住!!至於要怎麼清除~~有個小撇部!!用打火機點火後輕輕的碰一下!漆就燒掉囉!!不過記得在熱縮前~~要把線隔離好~~免的短路!!這也就是細的熱縮套管要拿來用的地方(1MM大的)~~
3C是個讓人愛又讓人恨的東西!!
這兩版裡面的 PCB 有點不太一樣, 但是外殼是一樣的, 拆的方法是用指甲或是其它不要太硬的東西
插進上/下一首的按鈕下方的縫裡, 撬開按鈕
中間的那個play/pasue按鈕有兩片是在上/下一首的按鈕下, 所以不要先撬那一個
撬的時候要小心, 如果把卡住的軌道弄傷了的話, 按鈕會裝不回去, 或是裝回去了但是沒法按
我的原廠耳機就是這樣被我玩壞的...
三個按鈕都拆下來之後, 再用一樣的方法把裡面的長條狀 PCB 撬出來
要注意, 我的原版耳機在兩端有像熱融膠的東西固定電線, 要先把它挖出來
網路上買的是用其它的方法固定電線的, 所以比較簡單, 可以輕鬆撬下來
再來就是解焊跟焊回耳機線了, 一共四個焊點, 原版的是圓點, 比較不好焊; 網路版的是長型的焊點, 比較好焊
兩個不同的 PCB 焊點排列有些不同, 所以建議先照個像再進行解焊
不然解下來之後忘了四條線的順序就有可能接錯了
這個步驟如果可以的話還是找個有經驗的人來做, 弄壞的風險比較小
不好意思我沒有留下一步一步的照片解說, 在改耳機的時候沒有想到會放到網路上來...
