[分享.拆解] Avier Micro USB 傳輸充電線 扒皮去殼 內部實況 (圖多慎入)

因為之前的行動電源附的傳輸線太差了，時有電時無電 ><
當我準備入手這個Avier的傳輸線的時候，
就準備要把Avier的 Mirco USB 傳輸充電線給扒皮去骨，
最近終於有時間把之前拆好的照片，整理給大家參考
畢竟這一條也不算便宜，好好拆，還有可能可以繼續用(事實證明，拆了以後就變成是裝飾品了)

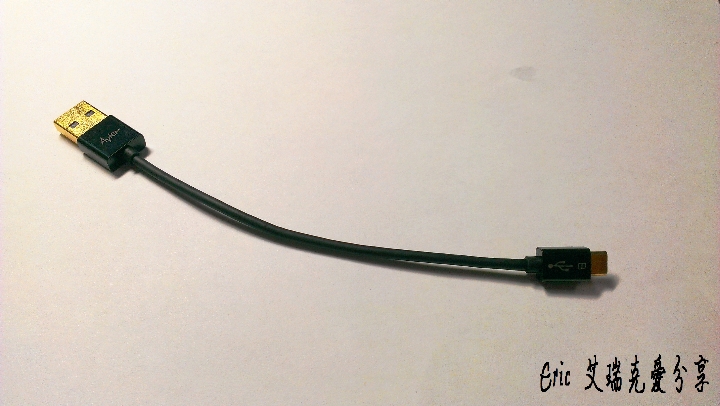

話不多說，我們先來看看這條線的全圖
Avier Micro USB 15CM 短線
1
線材上面有標註一些文字，避免有人看不到圖，下面會幫忙列出
"CTL Wire & Cable High Speed USB Cable Double Shielded Select-Grade OFHC Copper Revision 2.0"



2
3
趁現在再看一眼，完整的頭

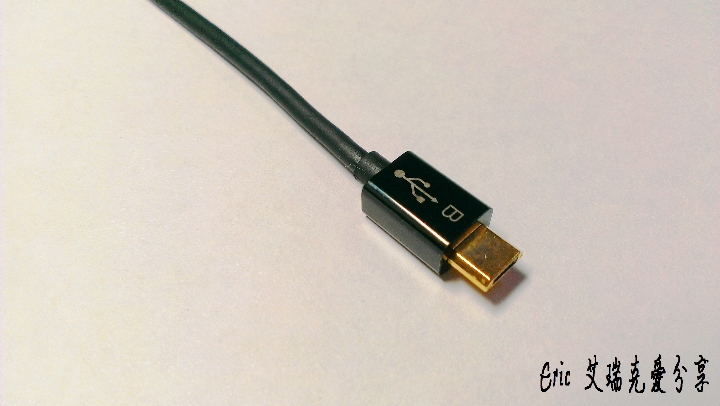

Micro USB端，硬質塑膠，接點的外殼是金色的(應該是鍍金吧，不負責言論)
這裡可以看到，外殼比一般的便宜的端子小



4
用斜口鉗先剪掉一角，慢慢地小心地把底端周圍的硬質塑膠剪破
外殼鬆動以後就可以直接把它"脫掉"


5

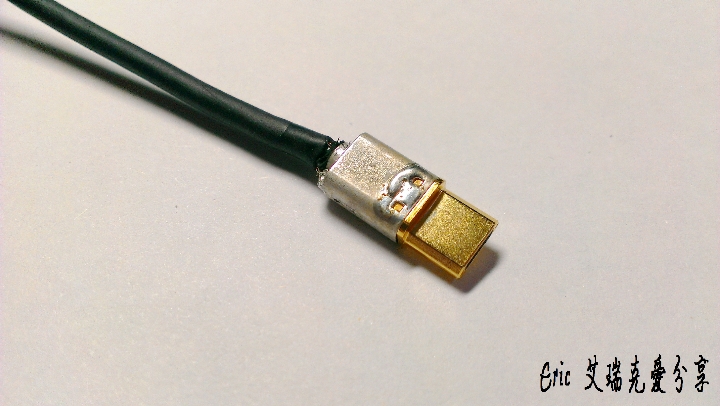

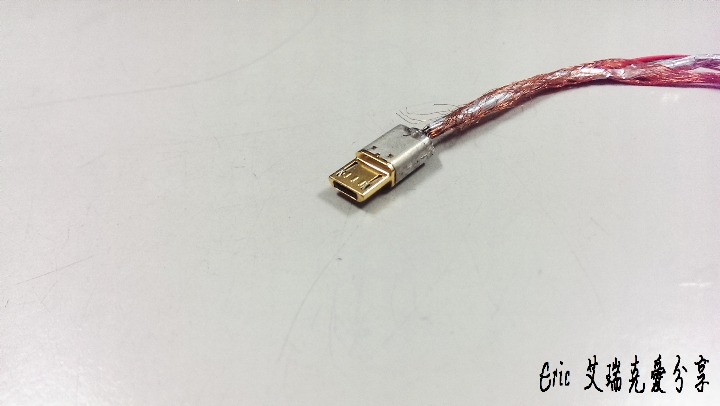

脫光光了，露出金屬的頭
正面


6
背面
感覺是挺漂亮的，應該算工藝品吧



7

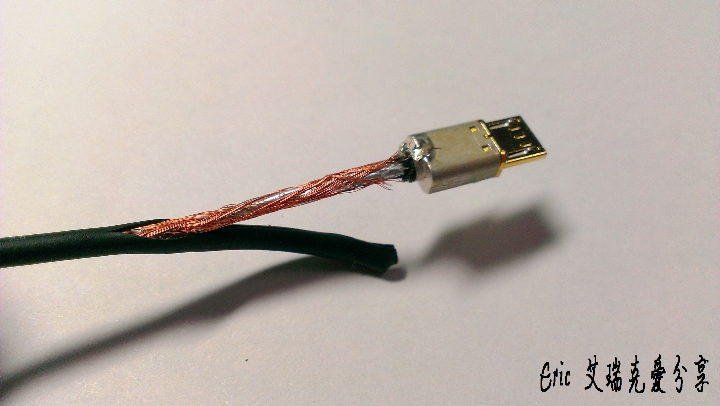

繼續脫，開始把線材外皮給剝了


8

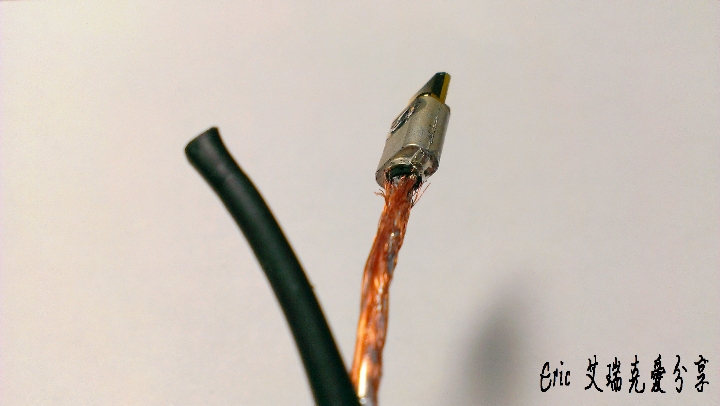

接地銅線散散的，一半是因為我剪到了，一半是有些長度本來就有點短
接地銅線線頭和金屬外殼用焊錫固定著


9

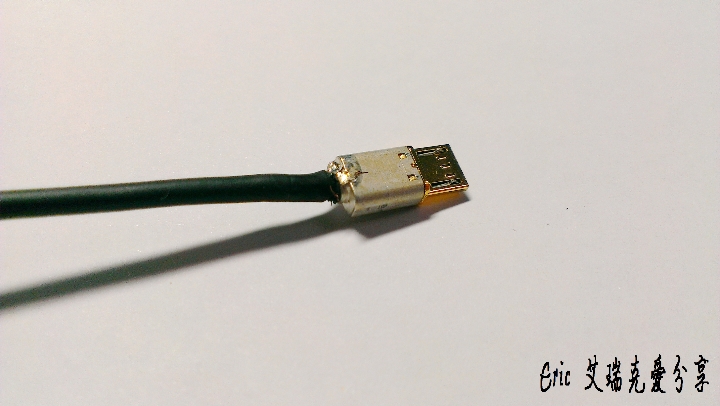

好了，留一點給他當褲子吧
這兩端的做法應該是一樣的，我們看其中一端就好了
(其實，當時是想以後再套上熱縮套管繼續用)



10

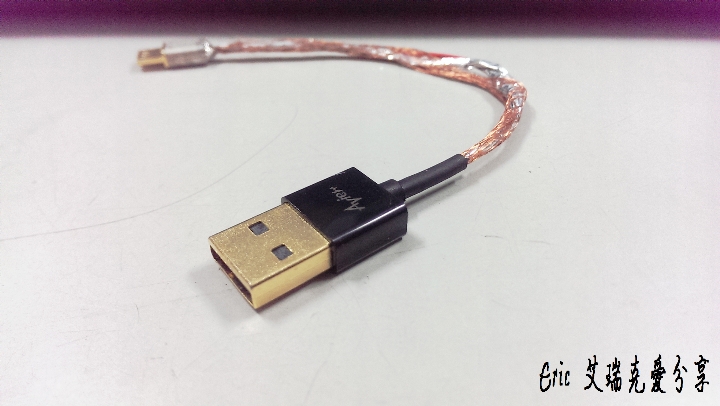

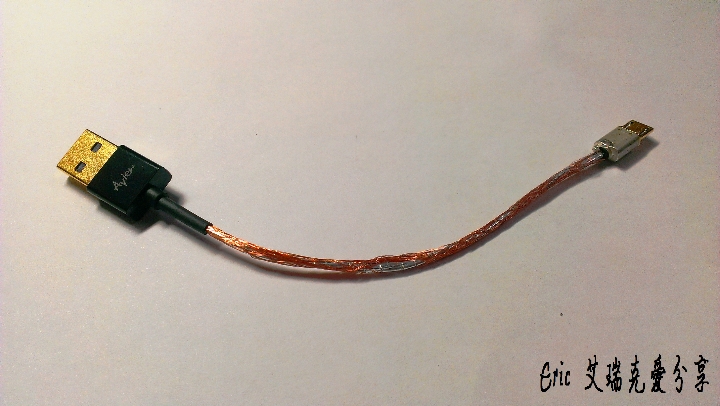

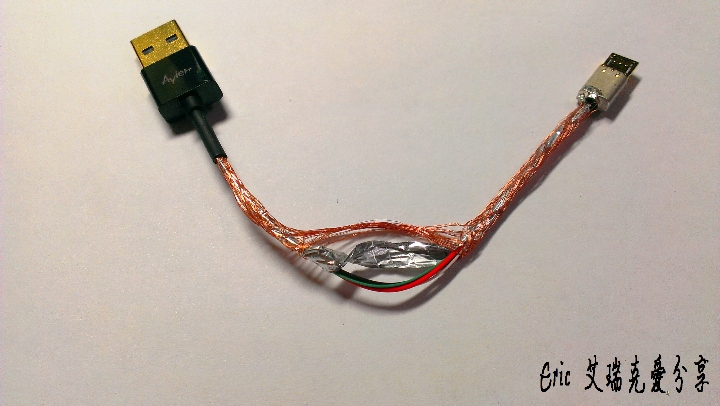

在外皮屏蔽，個人認為做得不錯，雙層的遮蔽層(線材上面的標註是正確的)
最外層是銅絲，再來是錫箔之類的，包覆紅、黑、白、綠
這裡我真的不知道，什麼顏色對應的腳位，
知道白色、綠色一樣細，紅色、黑色比較粗


以下的照片，是用Butterfly S拍的，剛剛才發現有紫光 ><
11
12

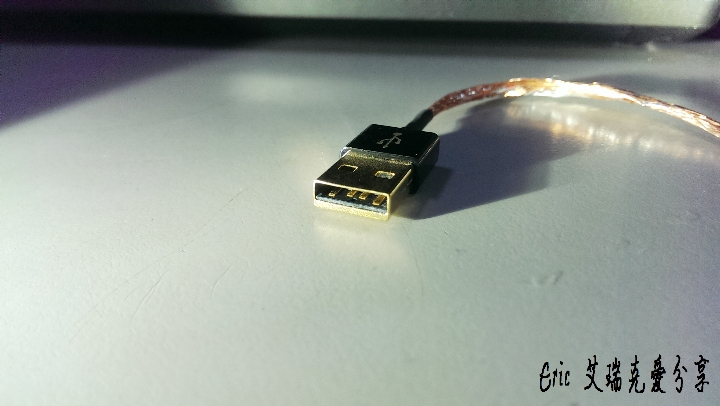

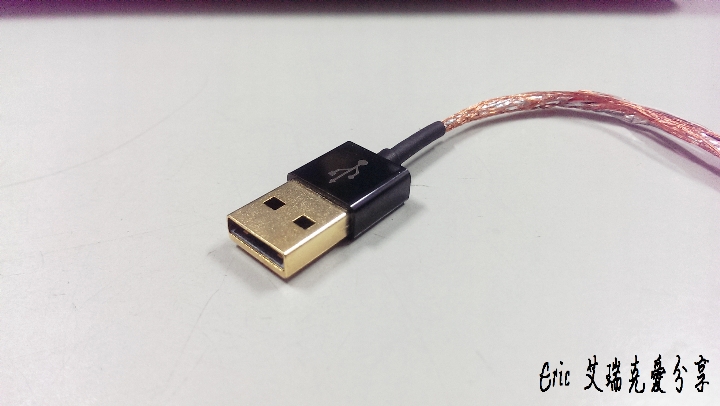

USB 端子頭的正面和背面，有注意到嗎?!
接合點不在上面，在兩側。
這個部分跟其他線材蠻不相同的


13
端子頭裡面的接點也是金色的


14
15
Micro USB端子頭的正面和背面，接合點也是在側邊


後話，這次拆的是15CM
平時常用的是200CM 的Avier，這樣正常插拔使用的情況下
使用行動電源的時候，還是使用多買的15CM Avier
這兩種線材，從買來到此篇文章發表為止，都還是一樣緊，真的


----
20150415更新紀錄
在4/14的那天，圖片全都不能顯示了，回過頭去查看之前文章的圖片也消失了
應該是圖床的流量，爆了
今天把圖片使用mobile01提供的機制上傳，對於之前看不到圖的人，說聲抱歉了
