這一台 iPad Mini2 剛好也是 Mobile01 網友出售給我的，先前好像送修過，聽說好像說那裡故障（我忘了），總知平板收到後是卡在 iTunes 的模式
首先上加熱板，大約調整到 70 度左右，進行預熱大約三分鐘

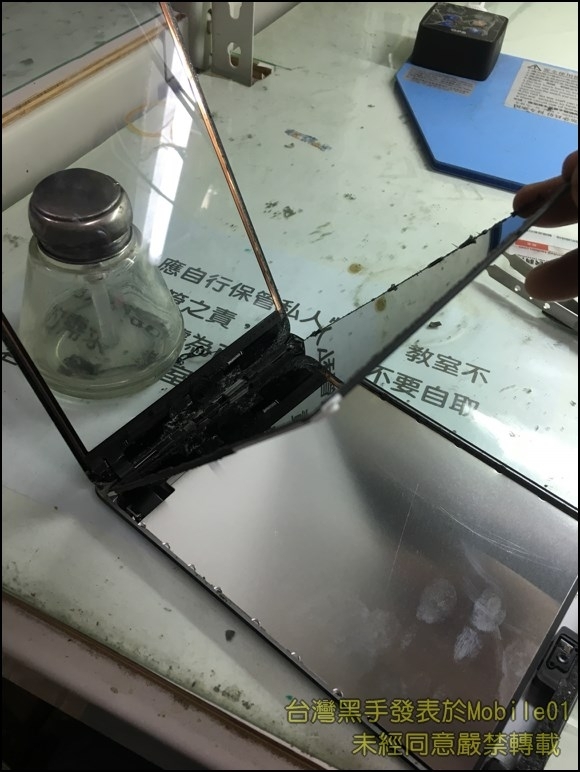

接者用撬刀伸入縫隙內，將面板向上提昇一些
開始已繞圈的方式，將外圍的黏膠全數清除掉
觸控面板先向上提，因為 iPad Mini2 的觸控與液晶是分離的，在拆除時也盡量小心點

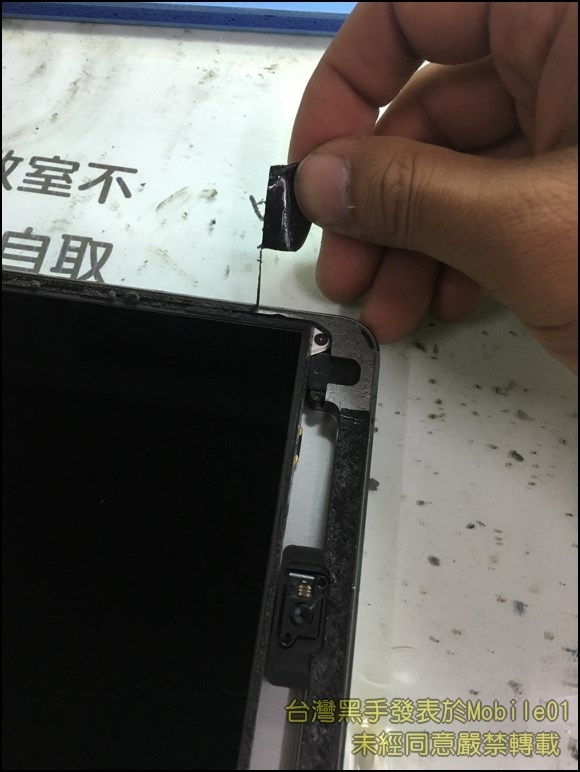

在液晶的四個腳落有四顆螺絲，有分長短粗細，而螺絲上方有貼膠帶，先將膠帶撕下後即可見
使用螺絲起子將螺絲旋開
面板下方也有上膠，在拆除時先將其劃斷，避免將面板弄傷
接者在將液晶向上提起
分離中間的大面積導光板
將其取下

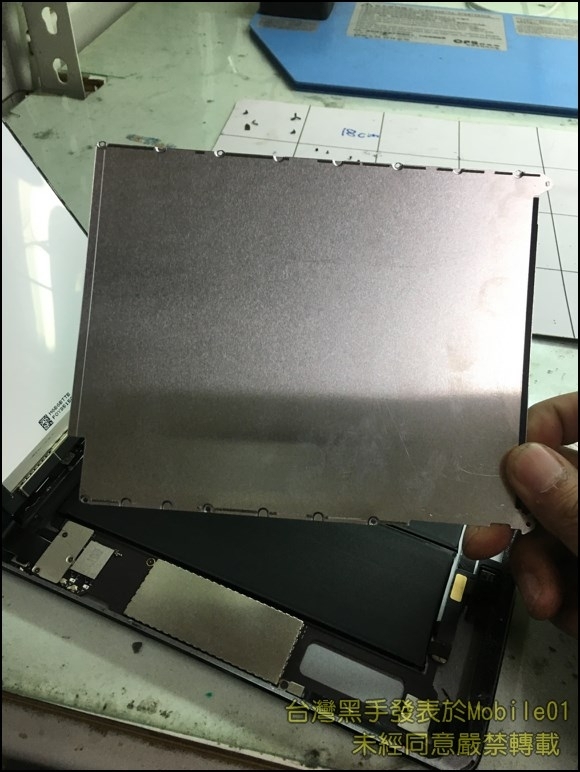

內部的金屬蔽避板同樣也取下
將電池斷電，同時將液晶排線取下
取下觸控排線
在將前後鏡頭、開關排線一併卸除

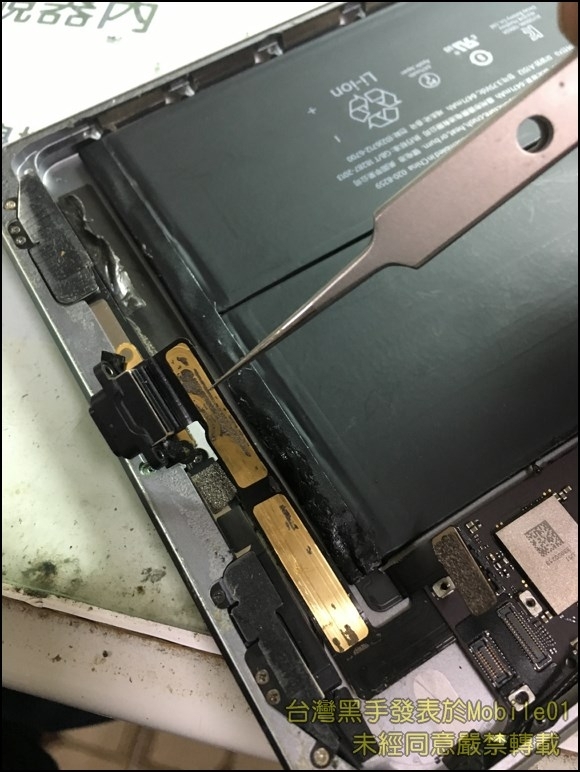

因尾插（下排）與主機板是透過焊接的，所以無法單下，只能一起下來，先將上方螺絲旋開

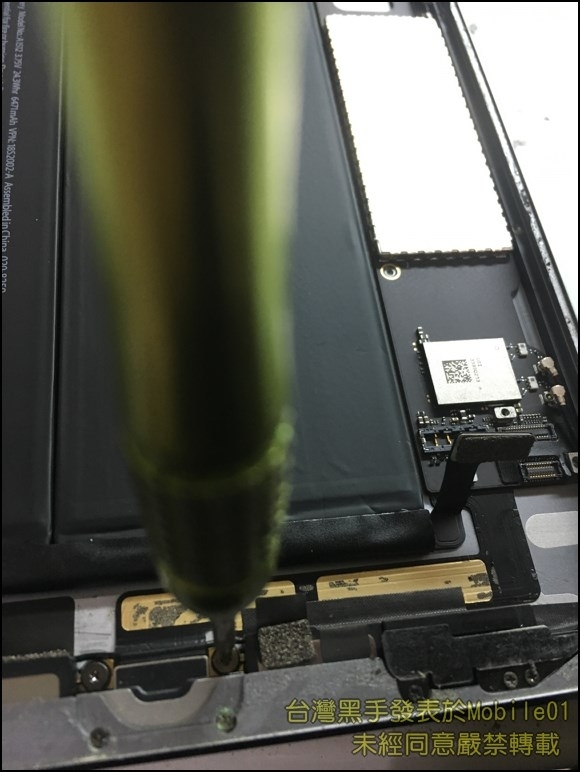

在內部還有兩顆隱藏螺絲，一併卸除
將尾插排線向上提，底部有上膠提取時請留意
最後將主機板卸除
將金屬蔽避板取下
原先客戶送來的時候，刷機是卡 iTunes 刷機更新報錯 9
針對 nand flash 進行供電排查後，發現供電無異常，但與電阻的部份呈現開路
自己動手、豐衣足食，首先使用打磨的攝子與熱風槍配合，進行除膠作業

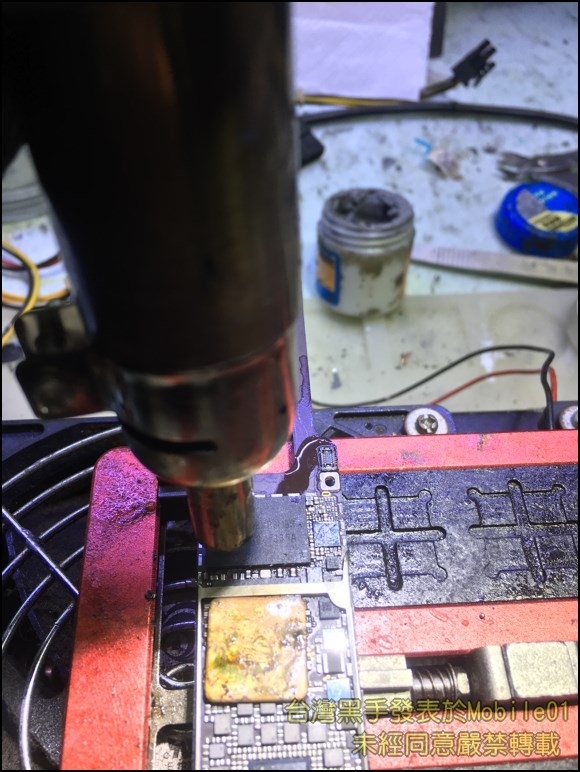

除膠完成後，898D 旋風風槍，把溫度向上提昇到焊點可融化溫度

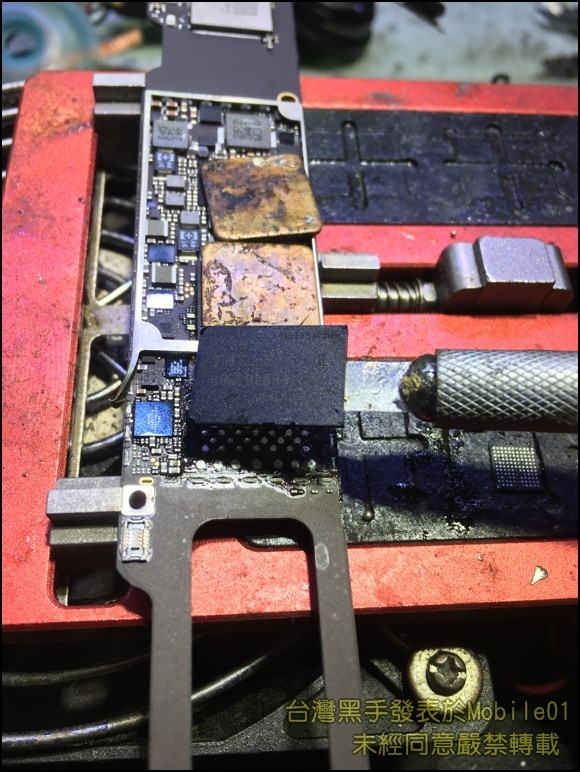

使用撬刀將 NAND FLASH 取下
取下之後進行換錫與除膠作業
發現其中一點掉點了，暫時先不管
NAND FLASH 有可能故障，依據電路圖 iPad Mini2 採用的為 SK hynix 32G 64位元
此 64 位元與 iPhone 5S 相通（共用），直接先上編程器，利用 iPhone 5S 的功能，進行修復

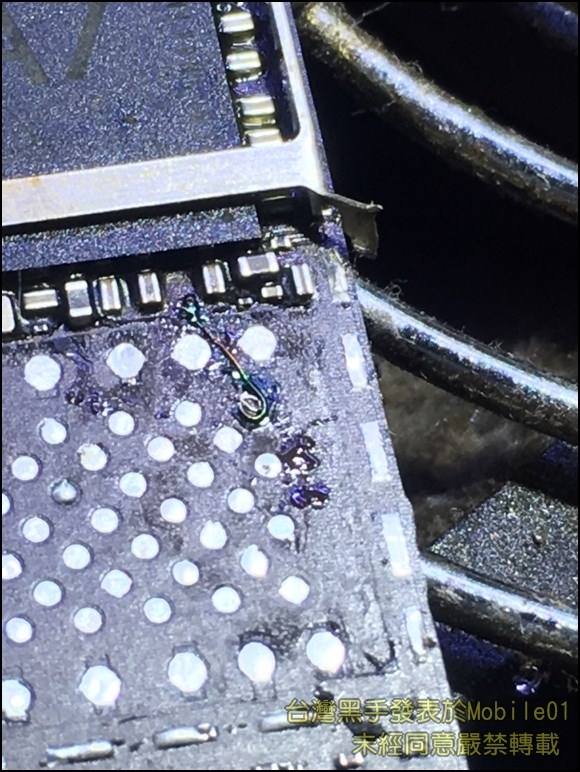

接者在處理掉點的部份，將線路與 R1454 電阻 243ohm 進行飛線
掉點的部份為 A1 腳，功能為 ZQ 校準，需配合 G5 腳的 Verf 校準電壓，分壓電阻為 50K
將修復後的 NAND FLASH 進行植錫
同時將主機板助焊劑清洗乾靜
重新將晶片回焊
回焊過程未知錯誤 9 沒有出現，但是出現了未知錯誤 4013

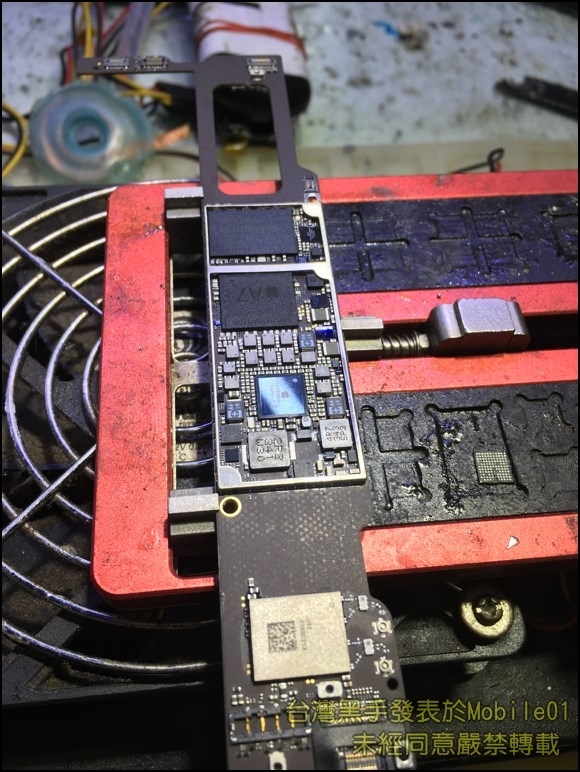

在次回到電路圖上排查，從 PPVCC_MAIN 的供電上，排查後發現在 BUCK2 的 L8107 測不到 SOC 內核的電壓，此電壓應該與 P7 的 FB 進行反饋，往前端測量時，在齊納二極體的位置，可以測到待機電壓，代表前端供電正常，此線路經由齊納二極體，因電壓在安全值內，逆向電壓不做用，在輸出由 LX0 進行 BUCK2 與 FB 反饋
實物分佈在有極性電容兩端
將電感取下後測量，發現電感無異常，上錫後在重新回焊
在將 NAND FLASH 拆除，並且以空載的方式進行刷機 ，得到未知錯誤 40 為正常
將 NAND FLASH 格式化後，重新編寫底層文件，再次回焊，並打上環氧樹脂（Epoxy）
環氧樹脂（Epoxy）注射後，放至預熱台加速固定
接者處理觸控面板的部份，因四週有上膠，所以需要重新整理，上加熱墊後使膠軟化
軟化後的膠在進行脫離作業
因脫膠後進成面板背漆剝後
使用奇異筆將其補滿，比較理想是用油漆筆，但預算不足....
補漆後將紅膠貼上面板外圍
在來整理觸控面板部份，需要將全部的指紋與灰塵清理乾靜，放置燈源底下照射，確認有無灰塵與指紋
因為是透明的，所以要分好幾個角度觀查
黑膠固定後，就可以將主機板鎖回機殼內
將霍爾效應傳感器，所需要的磁鐵一併黏貼到觸控面板上
在將液晶安裝上去，先測開機
確認開機無異常後，將其它的螺絲全部固定起來
收工！
