我的想法是希望手機投影到電視, 連接麥克風至聲卡, 希望能夠成為一個卡拉ok的系統
youtube上面的歌曲,就可以當成ktv的歌庫來源!
但是...
使用一般電視, 不連接音響放大器
我們投影手機影像至電視, 是無法連接麥克風的!
今年六七月一直再研究這個問題, 要怎麼讓手機投影器,連接外部的音效卡
從重新開始研發的角度來看, 是可以將投影器和聲卡都結合再起, 甚至於麥克風也可以整合進去
問題是..
唱歌的使用者, 對於歌唱聲音設備是主觀的,
有人認為yamaha 聲卡很棒 , 有人認為中國大陸八盞燈也很棒
麥克風方面, 有人喜歡動圈麥克風 有人喜歡電容麥克風
所以, 製作出一個可以連接聲卡的手機投影器, 對於音樂器材選擇比較有彈性!
想法1:
手機投影器的hdmi先分離出3.5mm音訊聲音和hdmi 視訊
3.5mm聲音進入聲卡, 處理後再用一個hdmi 和3.5mm音頻合併器 連接電視
這個要串太多設備了...每串一個設備, 雜訊和聲音品質就會降一點
想法2:

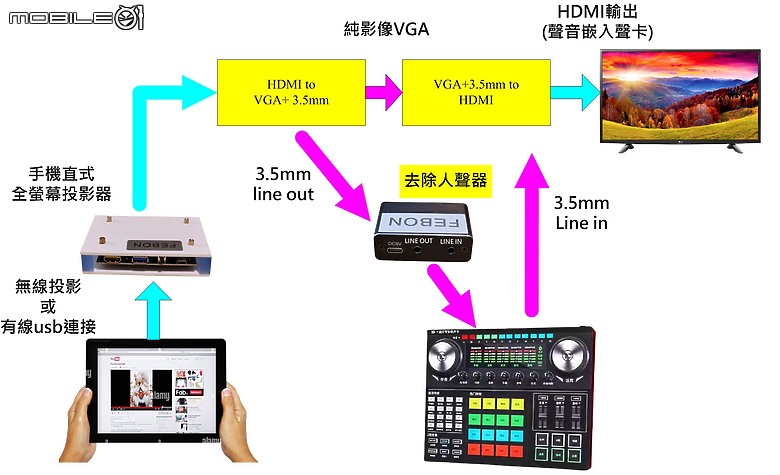

經過我前同事的指點, 可以串上hdmi to vga + vga to hdmi
將hdmi轉成vga和3.5mm音頻 , 3.5mm line out連接至聲卡處理後, 再回灌入 vga to hdmi的3.5mm 輸入
這樣的串法, 可以減少設備的串接
當時7/30也預告, 我大約一個月就可以搞定這樣的新的硬體!
今天9/5 ! 我大約晚了2天, 才弄出來!!

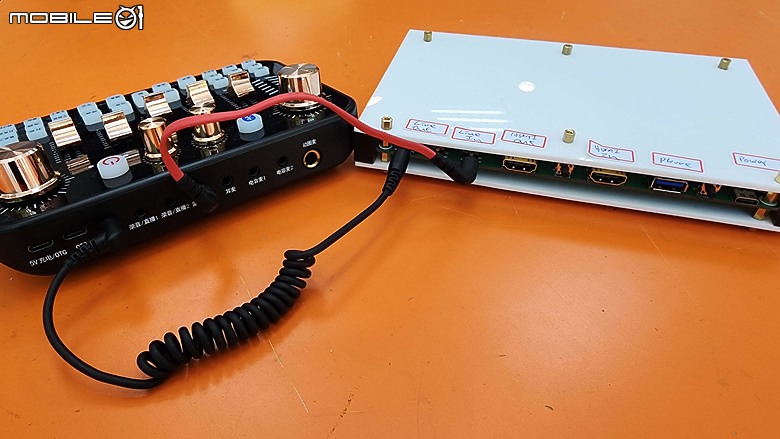

轉換器的3.5mm line out連接音效卡的line in, 音效卡的line out 處理後, 再回丟轉換器line in

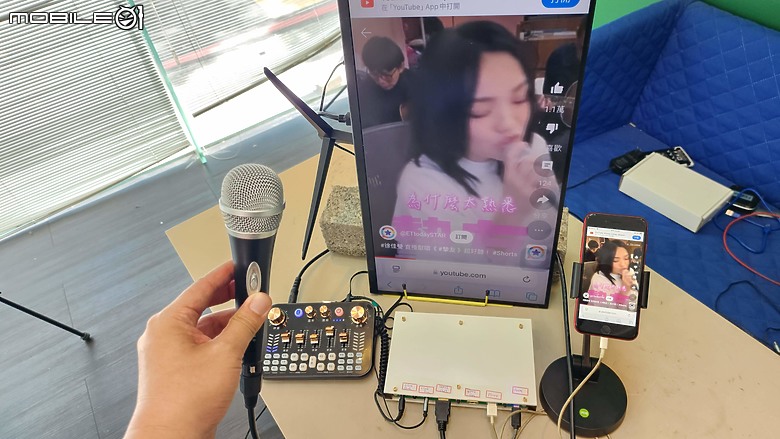

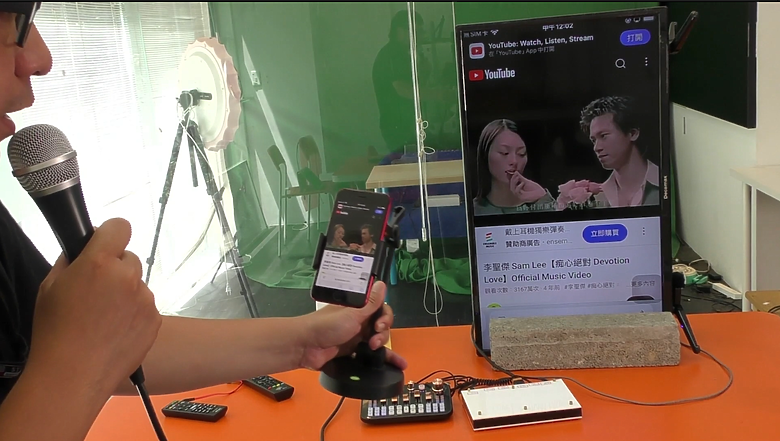

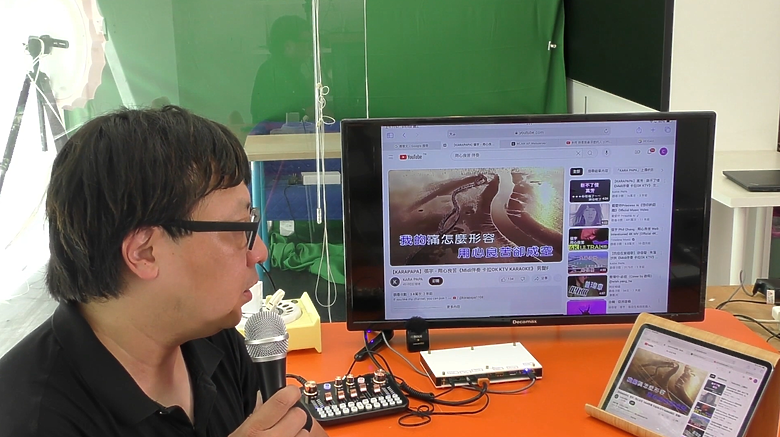

可以橫式投影或直式全螢幕投影

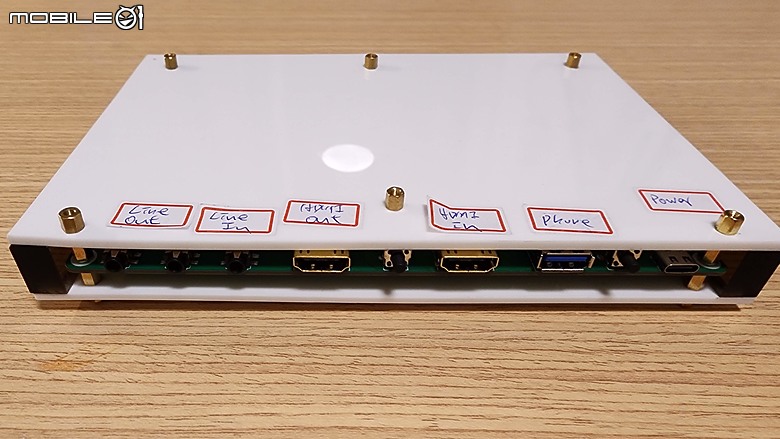

這個轉換器有兩個 line out!
當初想法是....一路line out連接聲卡去聲音處理, 什麼去除人聲 添加動圈麥克風 電容麥克風等等
另一路line out是處理聲音之前, 可以先連接一個耳機
唱歌的人, 連接耳機可以聽到完整人聲的歌手聲音, 這樣唱歌起來音準比較好, 跟得上拍子
但是,硬體板子回來,實際連接耳機和聲卡, 發現聲音都會被耳機吸走
所以, 這一邊的電路還要重新處理!!
可能又要再搞一個月吧~~~
