可惜是Xbox630專用的耳麥...且是單音的耳機...
用不著放了不用...剛好幫絰兒組一台二手電腦少了耳麥...
想到之前有一組耳麥...於是把Xbox630耳麥改為電腦用的立體聲耳麥...
剛好有多於的零件及線材來進行改造..
↑#01.XBOX 360主機專用頭戴式立體耳機麥克風 ...

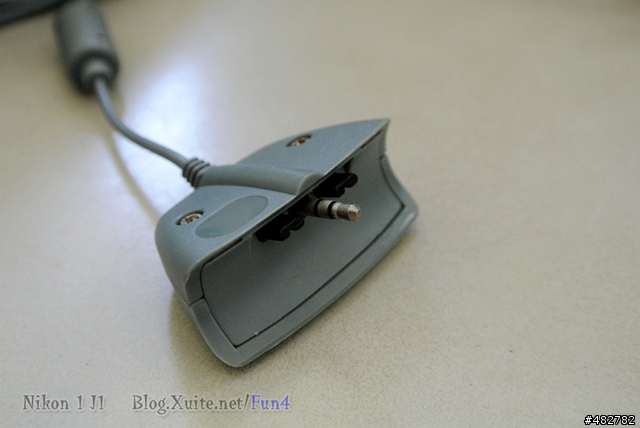

↑#02.XBOX 360主機專用接頭...

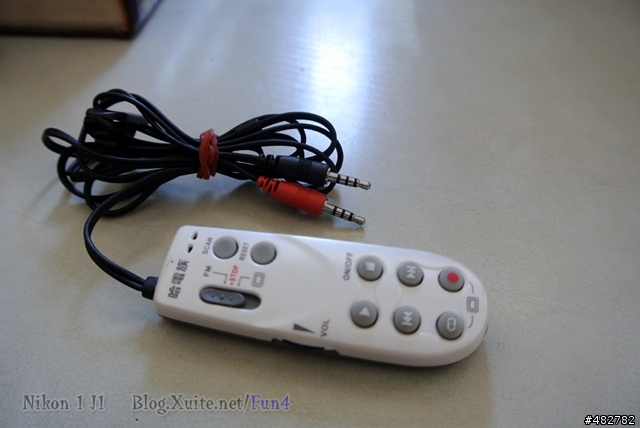

↑#03.早期買的哈電族電子辭典配件從來沒用過...電子辭典早就故障...零件工具箱找到剛好線材可利用...

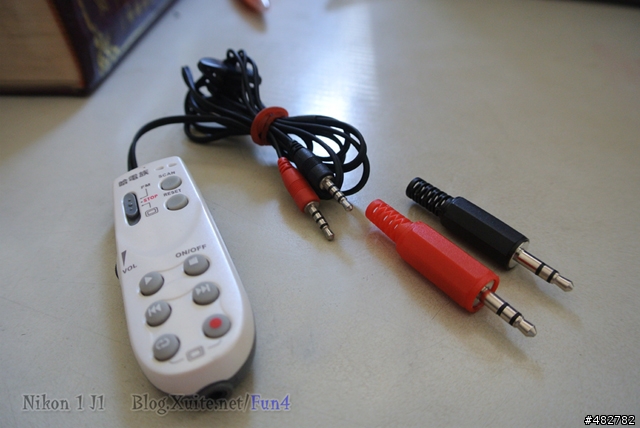

↑#04.哈電族電子辭典音源接頭為2.5mm要改為3.5mm音源接頭...
↑#05.準備工具...焊槍,斜口鉗,螺絲起子...

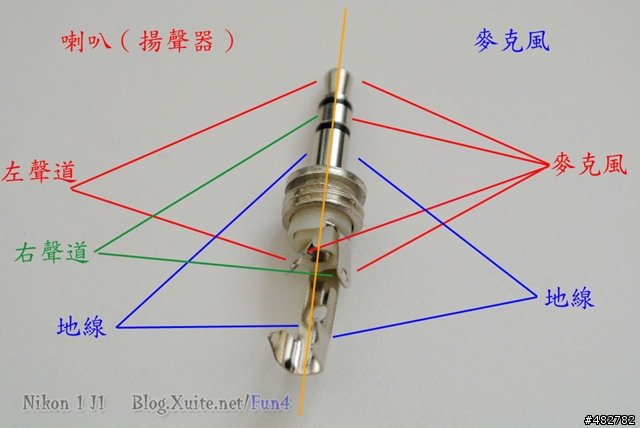

↑#06.喇叭及麥克風立體聲接頭焊接法...

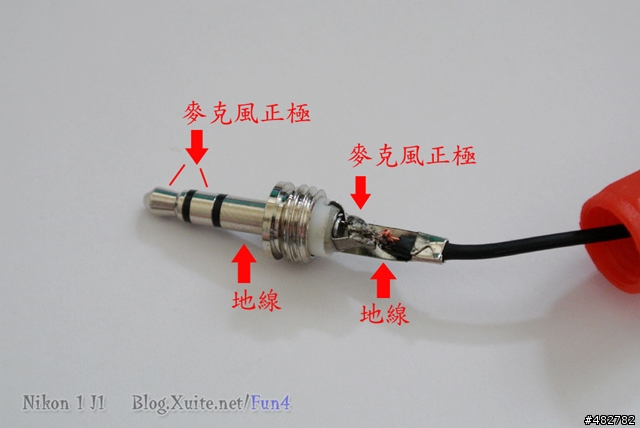

↑#07.麥克風接頭焊接法...只要記住漆包線顏色就好...紅白線為麥克風輸入...其他漆包線接一起為地線...
↑#08.喇叭接頭焊接法...綠色漆包線為左聲道...紅色漆包線為右聲道...其他漆包線接一起為地線...
↑#09.接下來是耳麥內部漆包線接法...拆除耳罩...三顆螺絲...

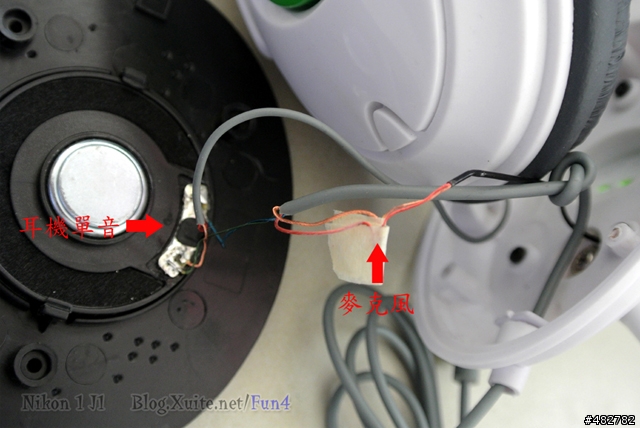

↑#10....原有的麥克風及單音喇叭接法....

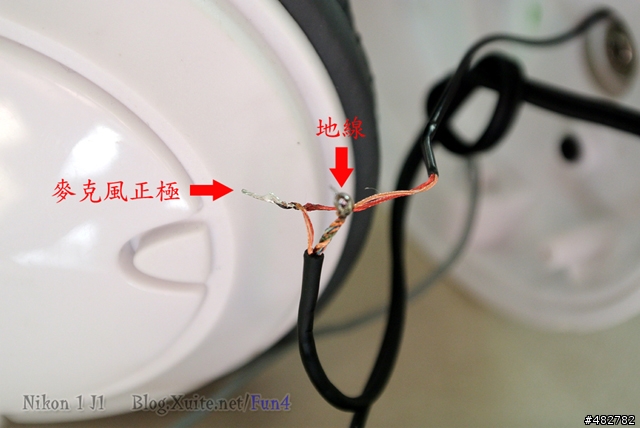

↑#11.麥克風接法...記得用膠布絕緣...

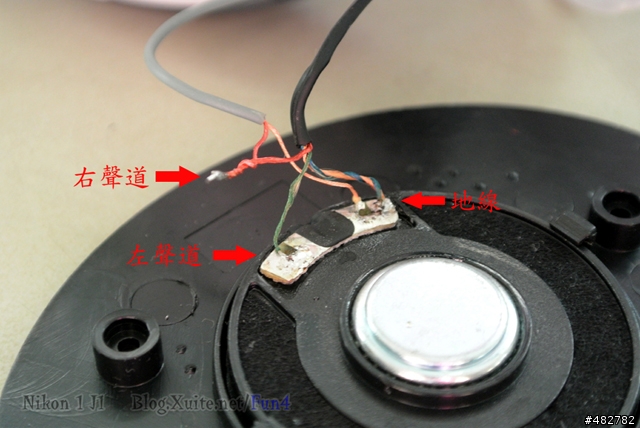

↑#12.喇叭立體音接法...一條地線共用...左邊喇叭接綠色漆包線(麥克風這邊為左邊)...漆包線接右邊來的電線..

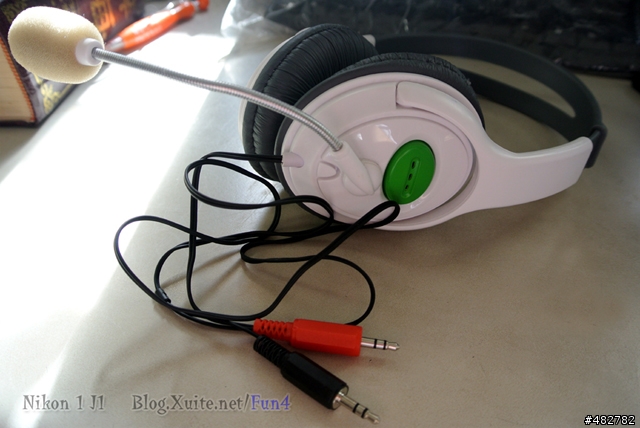

↑#13.耳罩式麥克風耳機改造完成...

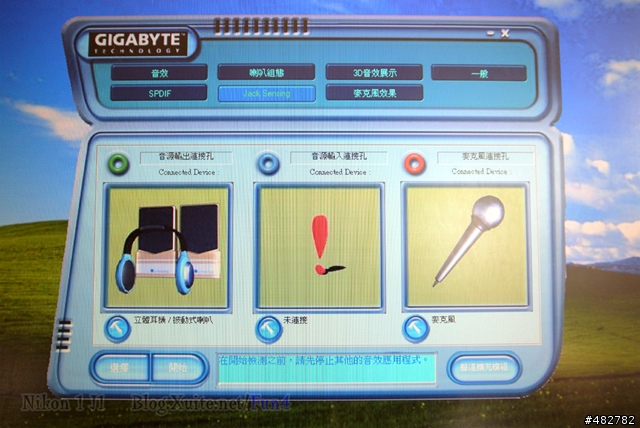

↑#14.測試...耳機及麥克風都有顯示...

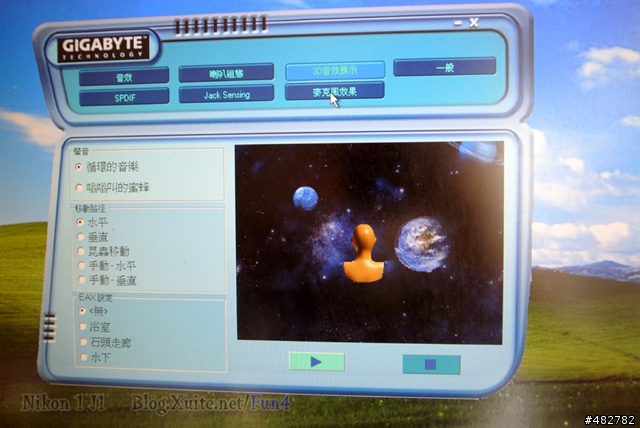

↑#15.測試立體音...ok

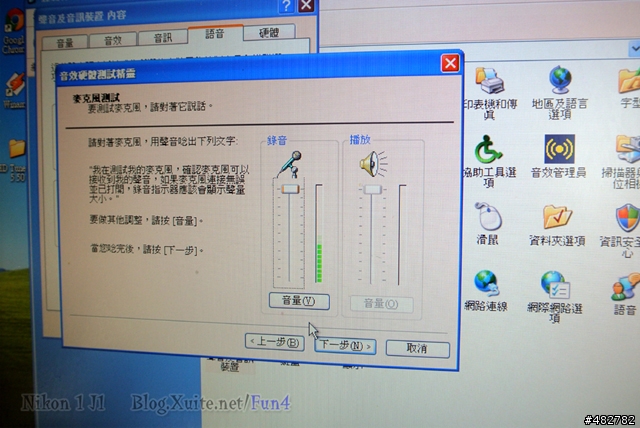

↑#16.麥克風測試...ok
這次耳罩式麥克風耳機改造都是利用原本要丟棄或用不著零件來改造...
3.5mm音源接頭電子材料行買2個才10元就可搞定...
改造本來就是以省錢及樂趣為主...當然也有是為了更好的效果而改造...
