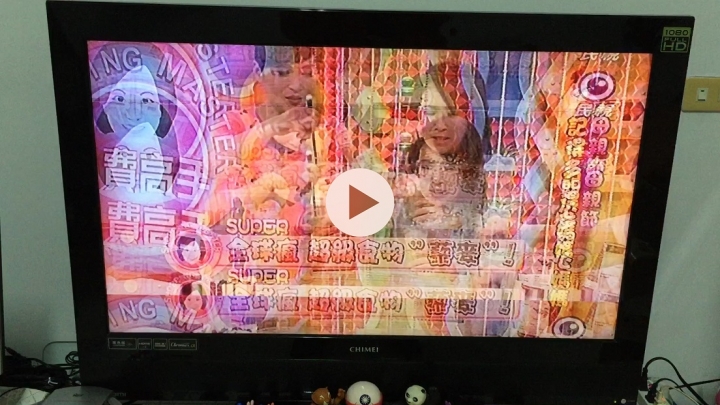

2005年花約三萬五買的32吋鳥牌電視機, 服務了六年, 上周開始, 開機時螢幕左半部會偏暗, 而且會一直閃爍約20~40秒後, 就恢復正常。電視關機約兩小時內再開機, 同樣的現象會再發生, 但是約5~15秒就恢復正常。關機超過四小時後就會變成要閃爍等 20~40秒後才正常
打算自己修看看, 修不好就算了, 賣給零件商當維修機用, 再買一台新的
請問是買電原版來換嗎? 網拍搜尋, 大多是賣電源版
搜尋爬文後, 猜測是電源供應器有問題, 網路上有人在賣電源板約 800~1000自己換, 當然也有到府維修 1500~2000元, 在電子公司上班的我, 當然想試試自行維修
電視背板寫著內有高壓電, 非受全維修人員請勿拆卸維修。雖然我不是電機正規班出身的, 常常跟工程師混在一起, 也大概知道一些安全事項。沒有相關知識的不要輕易做此動作啊
耐心的把螺絲一個個卸下, 就可把後蓋拆掉, 算一算一共要拆 26顆螺絲
右上角那一塊, 就是電源供應器
把電源供應器拔下來,上面所著兩塊散熱鋁片, 比較大片的就是處理AC 高壓電區域, 如果插著電, 碰到這一塊, 通常都會被電得哇哇叫。比較小的那一片處理 DC 低壓電, 摸到不會有事。
電源板後面, 可以看到長時間高溫 + 散熱欠佳下, 都有熱烤泛黃現象。
電源板採用國內電源大廠全漢, 用 6~7 年能撐到現在, 品質算不錯了
DC 輸出端的濾波電容, 看到有三種品牌, 有 日本 Chemicon / 本土品牌 OST / CapXon , 這樣三家聯軍混用倒是怪怪的
拆開上面的散熱片,看到主板零件, 又下端的四顆不知名品牌電容, 有三顆凸起
抓到了, 就是你們負責點亮燈管的 24V 線路上的35V濾波電容, 承受了多年高溫薰陶, 突激拉
順便看看影像訊號處理盒, 這塊版子再加個 IC與幾個零件, 就可提供 DVI 輸入介面
電視內也累積不少灰塵, 順便清一清
電源板拿去公司請工程師幫忙換, 工程師東翻西找類似規格的電容, 最後幫我換上全日系的接近規格電容, 雖然電容值沒有原廠品牌的值來的高, 但算算少沒多少, 相信應該可以應付的上
工程師一邊幫我換，一邊講他很久以前是助理工程師時，也遇到類似狀況，請人來家裡維修，他在旁邊看，也是換電容就好，零件成本真的沒多少，但要付維修費台幣 1500，雖然當場有點幹，但也學起來以後先從電源板著手
回家裝回去，一開機就順利點亮，果然就是該區電容失效，失去濾波功能，導致冷機時電源雜訊過高，使燈管一直閃爍到熱機，雜訊降低後才能完全點亮燈管
既然我已經如廠商的冀望 (規劃)買了一台新電視，促進經濟成長，這台修好的 32吋螢幕接下來可能就會在拍賣市場出現啦，或是看看公司同仁有誰要的就便宜賣
寫到這邊，心得：一台的電視，最後是掛在電源供應器上的一個區塊電容，自己來維修的話買這些零件應該 50 元有找。工程師也不意外，LCD電視最會發熱的就是燈管與電源供應器，偏偏這類電視內部不會裝風扇幫忙散熱 (怕吵 / 占空間 / 風扇壽命也要考量)
反正設計用料要讓產品能度過保固期後還能再跑一段時間，這樣就對消費者有交代了，用 5 年也算不錯了，畢竟產品不壞的話，哪來新的，經濟成長也會停滯阿。想想等我老一點, 遇到類似狀況,也應該會乖乖的請人來維修, 或是換新電視了
a801047 wrote:
寫到這邊，心得：一台的電視，最後是掛在電源供應器上的一個區塊電容，自己來維修的話買這些零件應該 50 元有找。工程師也不意外，LCD電視最會發熱的就是燈管與電源供應器，偏偏這類電視內部不會裝風扇幫忙散熱 (怕吵 / 占空間 / 風扇壽命也要考量)
感謝 a801047 的分享~
小弟的電視也是用了六年左右~ 也有此閃爍問題~
照著你的方式之後~
幸運的發現~ 爆掉的電容~
跑去光華買了兩顆來替換後~
又生龍活虎啦!!!
PS: 怎麼感覺a801047的32"鳥排電視~ 和我的東元32"同一個模子弄出來的啊!! XD
補圖一下: 花了十塊錢! 和一些些時間~
