請問一下電源供應器的問題

Ryant213

Ryant213
個人積分：0分
文章編號：60858695

0分

樓主

2016-07-07 13:56

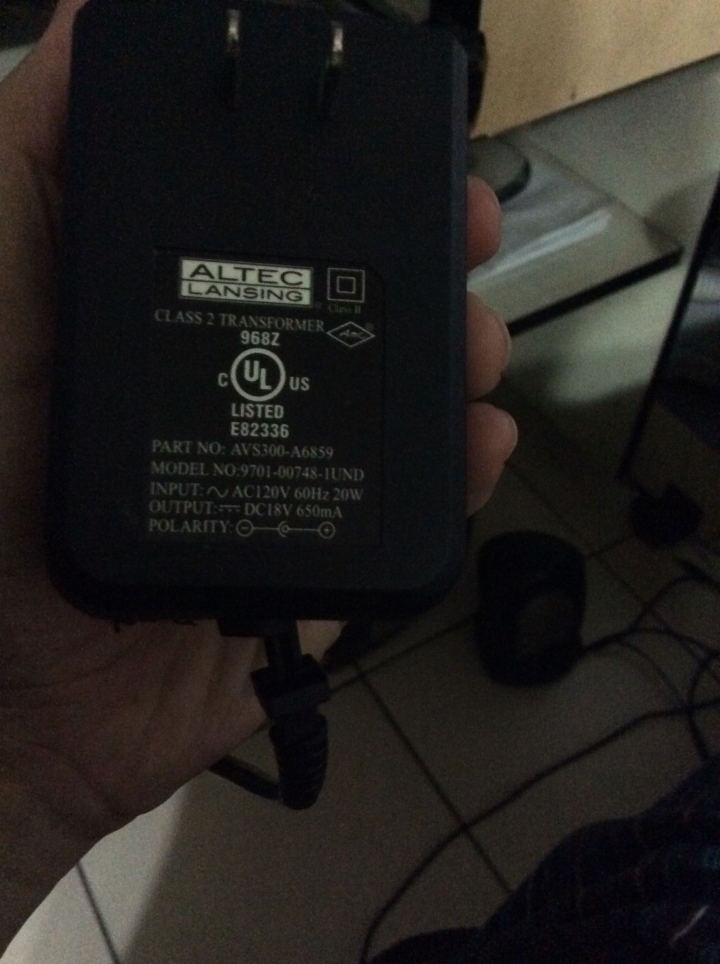

請問一下第一張圖片是我喇叭的原廠電源供應器插頭，
第二張圖片是電視機上盒的電源供應器插頭。
Input在相同情況下，
Output一個18V 650mA , 一個12V 2A
為何12V的推得動喇叭？是因為安培數的問題嗎?
跪求解答謝謝

2016-07-07 13:56 發佈

文章關鍵字電源供應器問題

pc024464

pc024464
個人積分：6分
文章編號：60859537

6分

2樓

2016-07-07 14:58

不當留言，自行刪除
不當留言，自行刪除
不當留言，自行刪除

Ryant213

Ryant213
個人積分：0分
文章編號：60865599

0分

樓主

2016-07-08 0:58

非常謝謝解析。很完整。
收益良多

Ryant213

Ryant213
個人積分：0分
文章編號：60865689

0分

樓主

2016-07-08 1:14

所以是不是我找一顆新的變壓器瓦數超過10.53瓦就即可了呢？
在順道問一下變壓器該去哪買

jawel

jawel
個人積分：955分
文章編號：60867929

955分

5樓

2016-07-08 10:42

電路架構不同, 一般使用在音頻功率放大器部會採用交換式電源, 因為電源雜訊及干擾較大, 對類比電路不是好的方案, 機上盒或是訊源, 以目前大部分都是數位化, 對於雜訊的免疫力較高, 所以會採用交換式電源節省成本及空間

對於功率需求只要足瓦就夠了, 並且符合設備需求規格, 這以外和電壓電流大小沒有任何關係, 不要亂解釋和誤導

pc024464

pc024464
個人積分：6分
文章編號：60871579

6分

6樓

2016-07-08 16:15

不當留言，自行刪除　　不當留言，自行刪除　　不當留言，自行刪除

宅男乙

宅男乙
個人積分：5718分
文章編號：60872339

5718分

7樓

2016-07-08 17:33

Ryant213 wrote:
請問一下第一張圖片是我喇叭的原廠電源供應器插頭，
第二張圖片是電視機上盒的電源供應器插頭。
Input在相同情況下，
Output一個18V 650mA , 一個12V 2A
為何12V的推得動喇叭？是因為安培數的問題嗎?...(恕刪)

不是安培數...

因為你喇叭內部的電路可吃的電壓範圍比較廣,..

通常放大器電路可吃的電壓範圍都很廣, 可以很低, 5~6V 就可以動作..

但是, 電源電壓愈低, 放大器可輸出的最大功率就愈低..

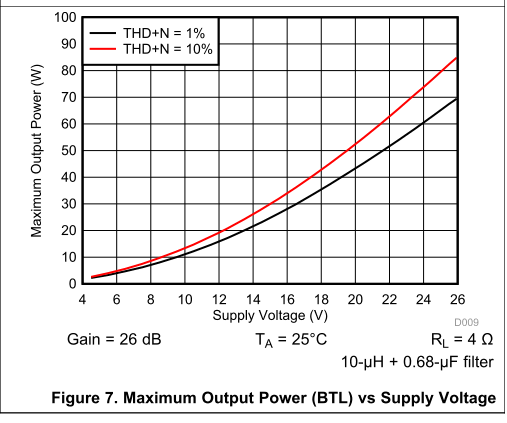

如 TI 的 TPA3118D2 這顆功放 IC, 4.5V 就可以動作, 最大是 26V

但它的電源電壓與最大功率的關係圖是如下:

因為不曉得你喇叭用什麼樣的東西, 峰值別超過 18V * 1.414 應該都沒問題..

傳統的 adapter 標示電壓大多是指 AC 上的有效 (rms) 值, 但不是全部..

橋整後, 電容濾波, 無負載時, 會很接近 18*1.414 - (2*0.7)..

0.7 是二極體切入電壓,

橋式整流子, 會經過兩顆二極體, 所以要 *2.

你可以用三用表直流檔給它量一下, 看是不是這種標示.

jawel

jawel
個人積分：955分
文章編號：60873403

955分

8樓

2016-07-08 19:34

我補充一下, 一般擴大機或電源內建的主動式喇叭, 都是雙電源設計, 例如 : ± 15V , 而樓主的ALTEC所採用為單電源18V/650mA , 這類單電源的功率IC都是車用的BTL方式, 所以適用範圍 DC 9~36V是最正常的設計, 因為車用電池有 12/24V兩種

交換式和傳統矽鋼變壓器, 很容易辨認, 低功率交換式電源(高頻)通常是返馳式, 所以可輸入範圍100~240VAC, 順向式輸入電壓範圍要這麼大的範圍很困難, 而效率最高的LLC架構只能定電壓工作, 這兩者須搭配PFC電路才能使用, 而傳統矽鋼變壓器(低頻), 因繞組圈數比的關係, 只能選擇單電壓工作(110/220VAC), 以上是教科書不會講的東西
