[分享教學][圖多] 老機不死 SONY DSC-F717 修復記！！更換CCD元件。

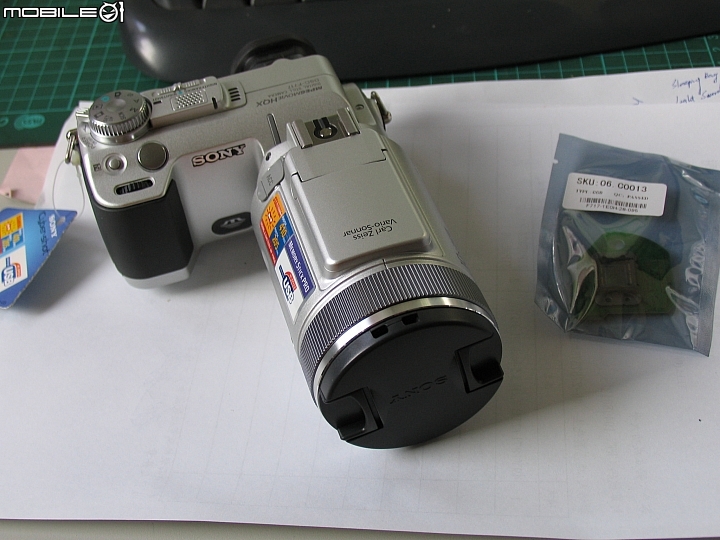

因緣際會地接手了一台 SONY F717當年的旗艦相機回來。
不過無法拍照。

開機顯示黑漆漆一片。

拍起來的畫面也像國防布一樣。黑漆漆一片。


自己上網做了一些功課後個人判斷是當年的SONY F717 CCD瑕疵問題所以CCD元件應該壞掉了。
當年CCD製程瑕疵帶碘化合物，導致CCD很容易受潮損毀。後來消保會介入廠商曾經全面免費更換維修。

不過事過境遷，畢竟十幾年前了。詢問過SONY維修站後，果然SONY報價維修費用要一萬多元。

所以決定自己買CCD零件回來自己換修。
今天小弟的CCD元件到了。分享一下自己換修的過程給大家。


首先就是把電池記憶卡移除之後，接下來就是要拆螺絲啦!!!

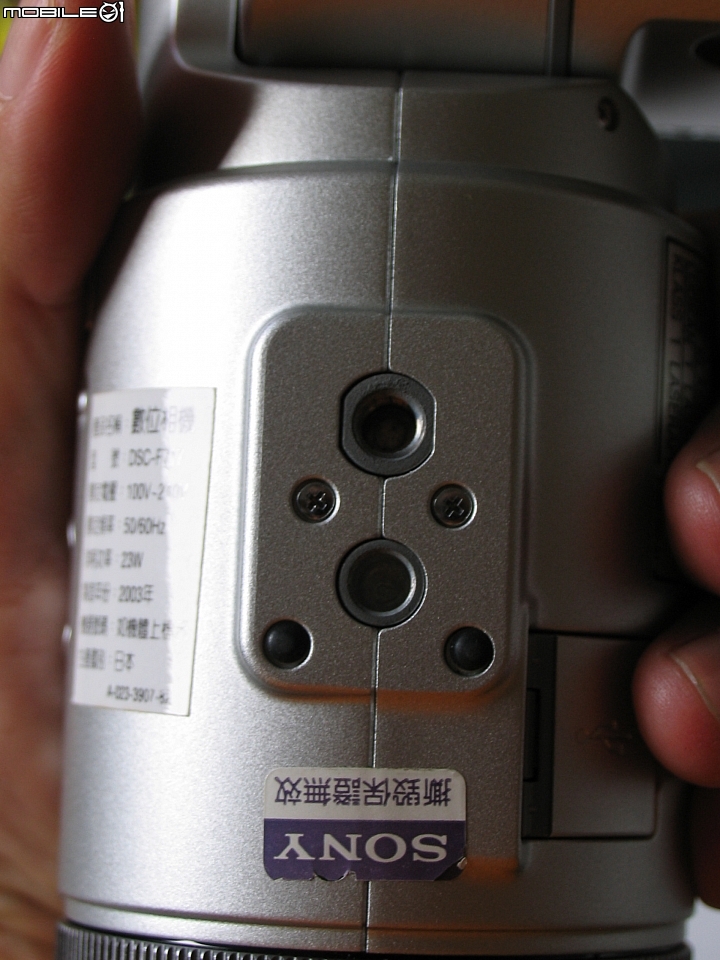

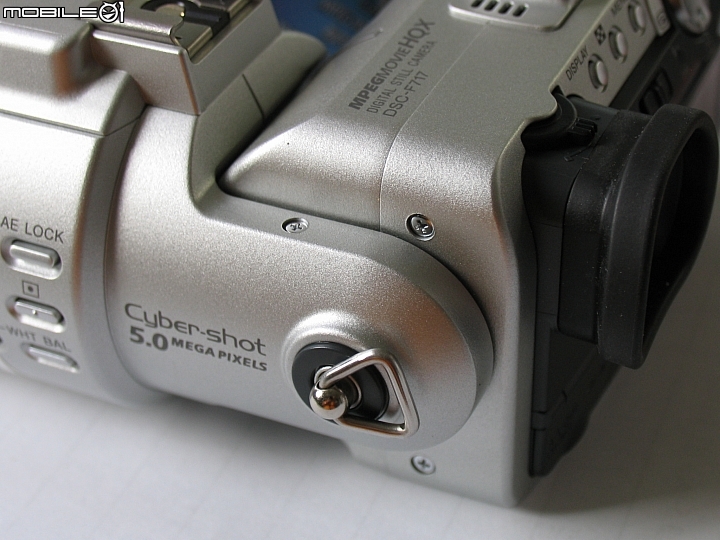

幾乎看到的螺絲都要拆。螺絲有大有小，有長有短記得要小心分類好螺絲與紀錄螺絲位置。這樣才不會裝不回去


螺絲拆完第一步。輕輕拆下LCD那塊後背機身(請小心因為有連接線。不要扯斷)


這時候可以看到裡面有兩顆旋轉鏡頭的固定螺絲。請拆下。

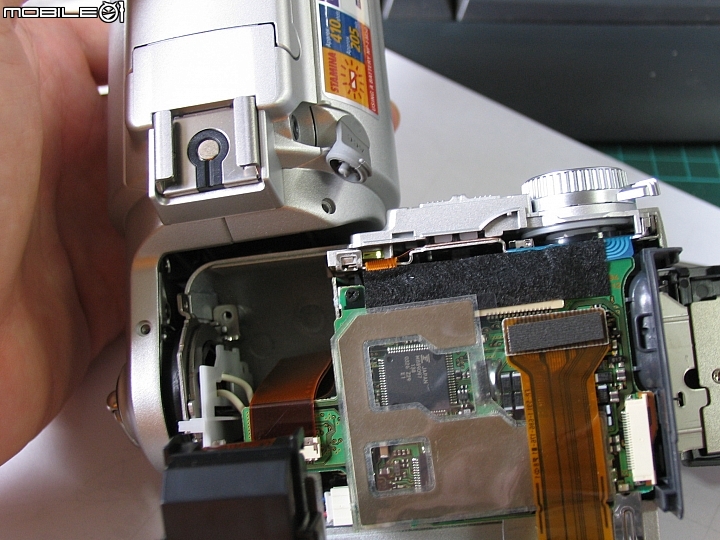

拆下後，機身旋轉與鏡頭平行。

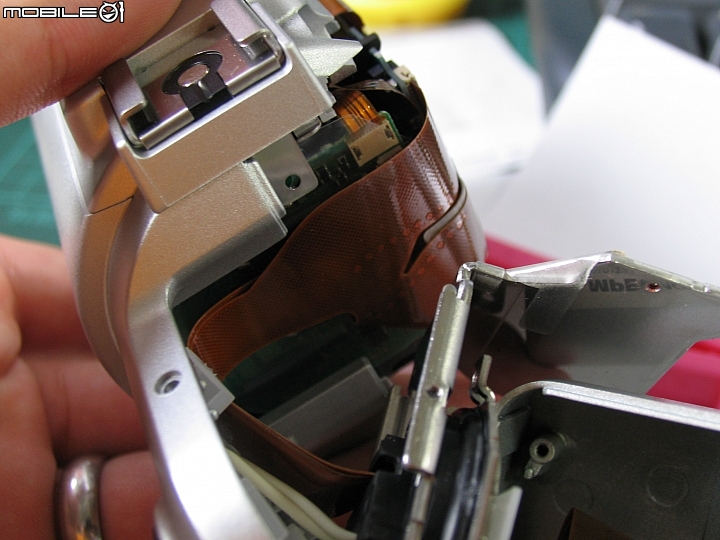

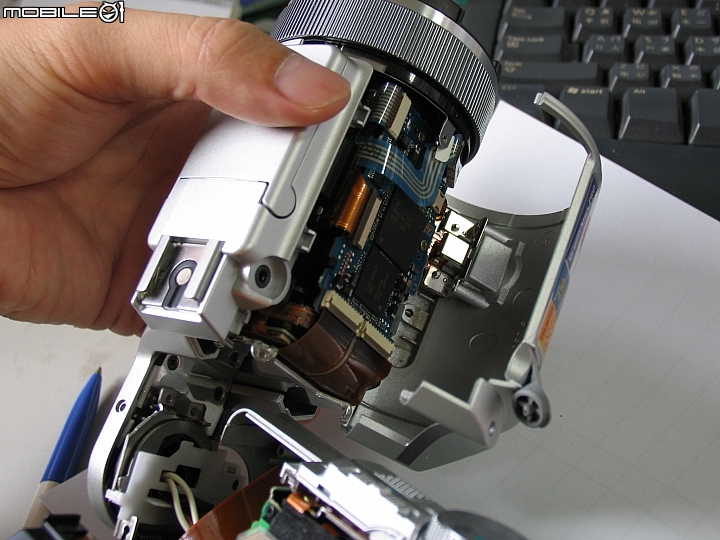

接下來就可以小心翼翼的把機身與鏡頭分離了。(還是有線，要注意不會完全分離)

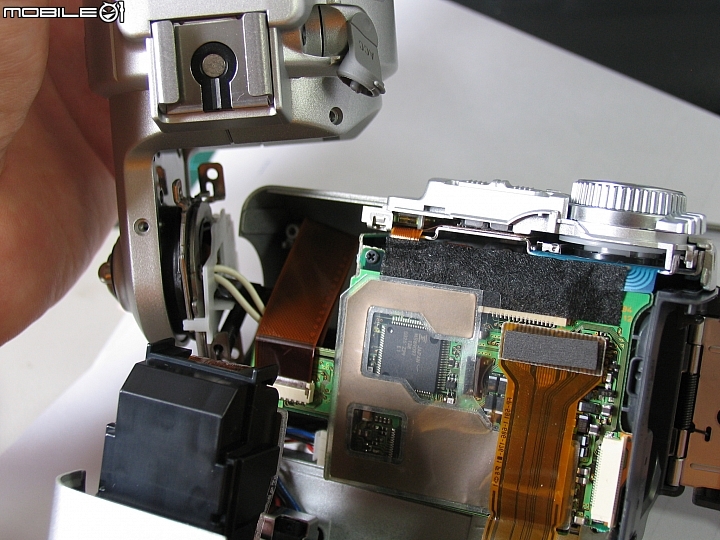

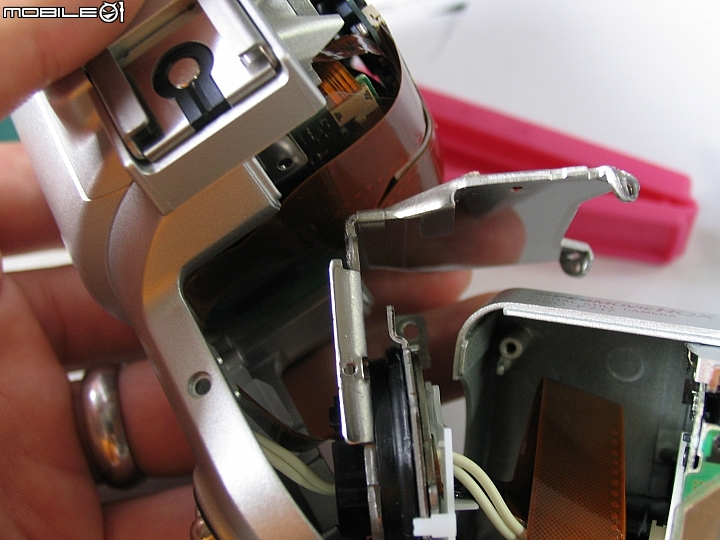

然後拆下鏡頭右邊的蓋子。(也有線連接，要注意)


可以看到紅圈處有一個USB連接線的軟排插。拔起來後，鏡頭右邊的蓋子就可以完全分離了。

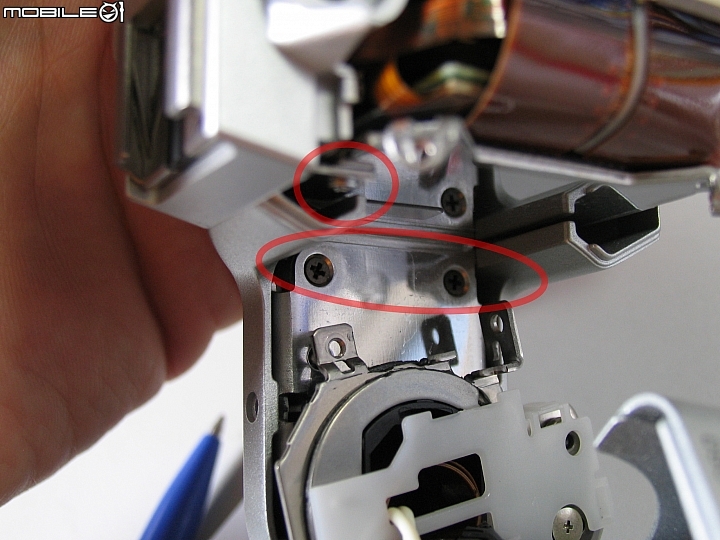

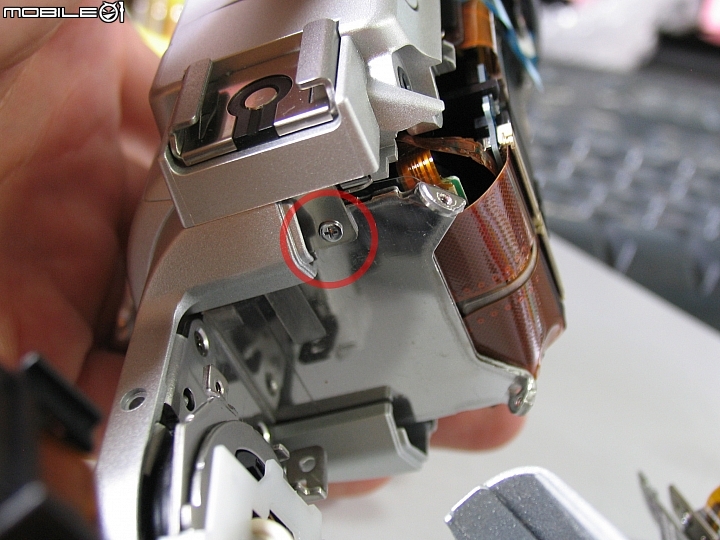

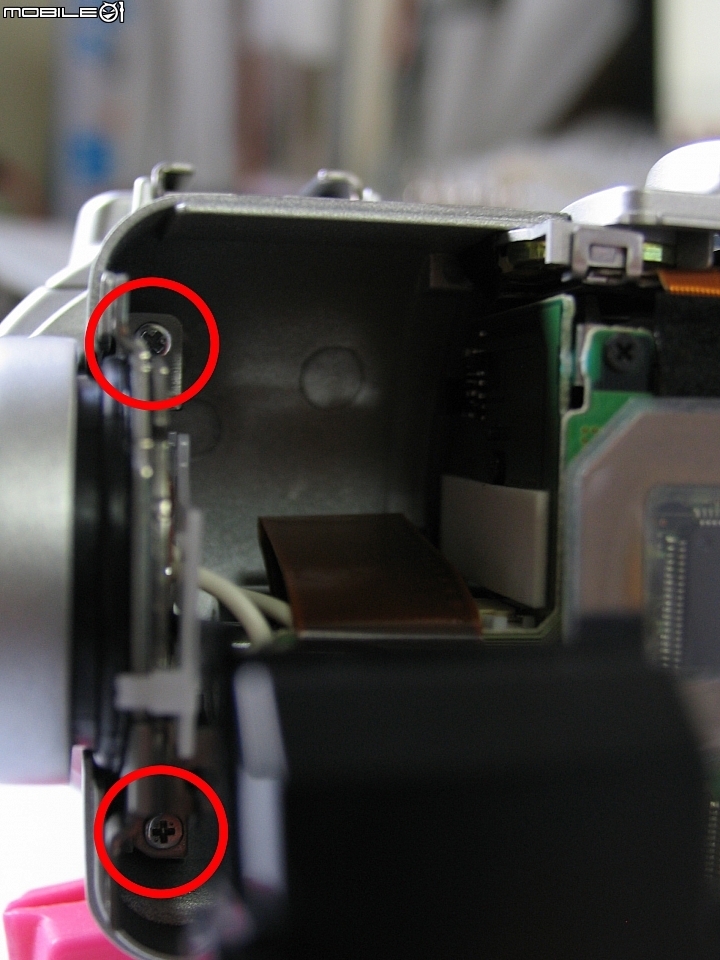

接下來要拆CCD元件後面的保護鋼版。紅圈處共有三個螺絲要拆。有一個照片有點模糊。請看下一張照片


上一張照片三顆螺絲中模糊那個的位置。


三個螺絲都拆下後。CCD保護鋼板就可以小心卸下了。


這時候卸下保護鋼板，可以看到鋼板後面的大排線。CCD電路元件就在這個大排線下面，所以要拆下。

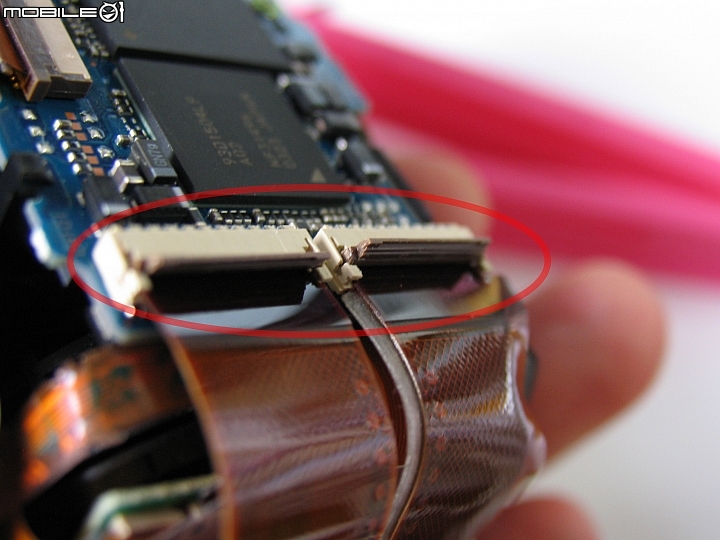

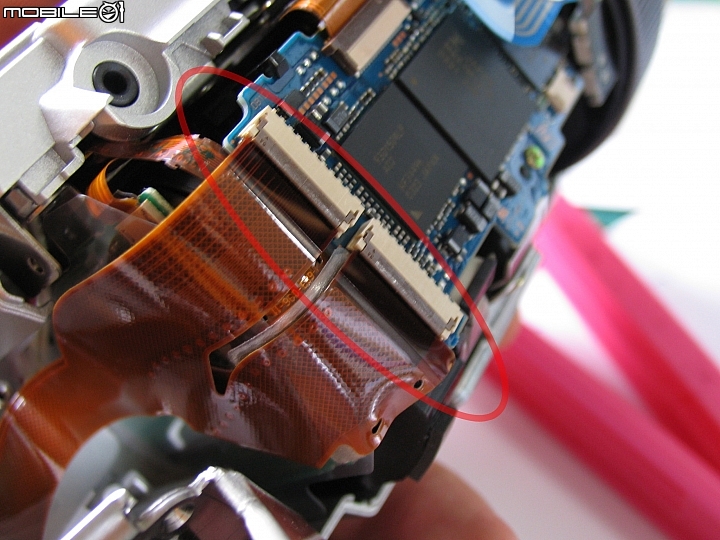

大排線的接頭處就在旁邊。可以靠道紅框圈起的地方。


排線上有個排線固定器掀起來，就可以拆下排線了。

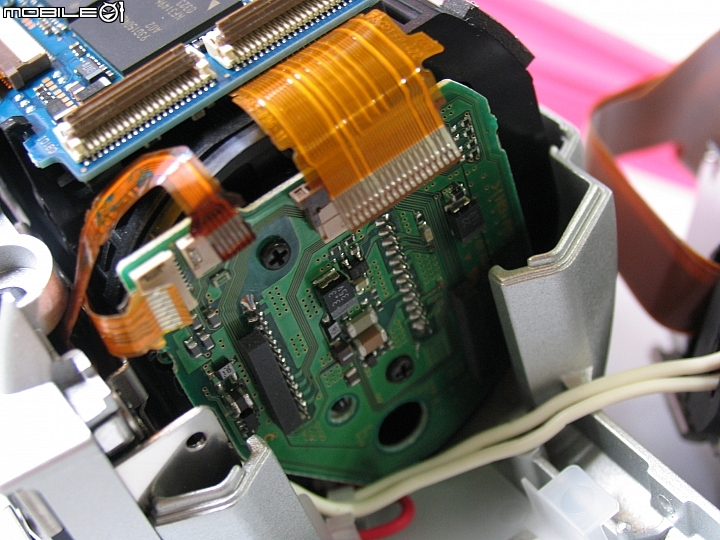

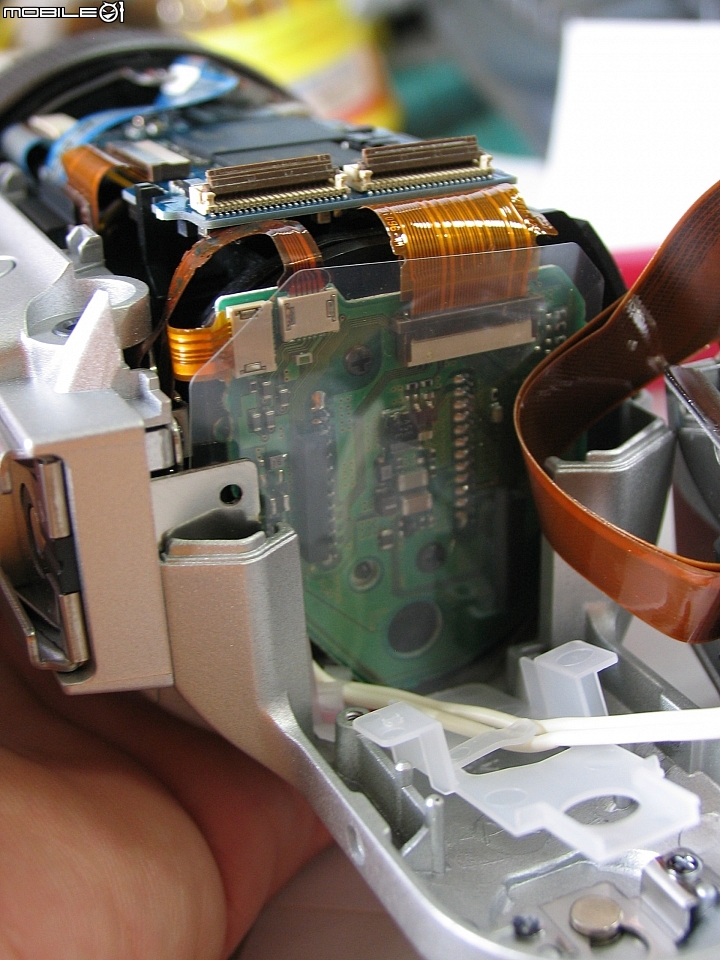

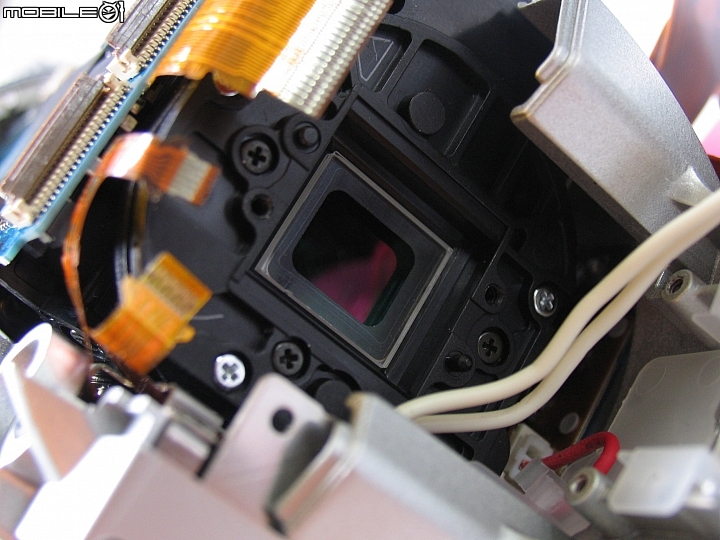

移開大排線就可以看到CCD電路元件了。這時還有一片塑膠絕緣保護片。先拿下來。


然後CCD上有三個軟排線。也要全部移除。移除軟排線以後就可以把CCD電路元件上的兩顆螺絲卸下來。

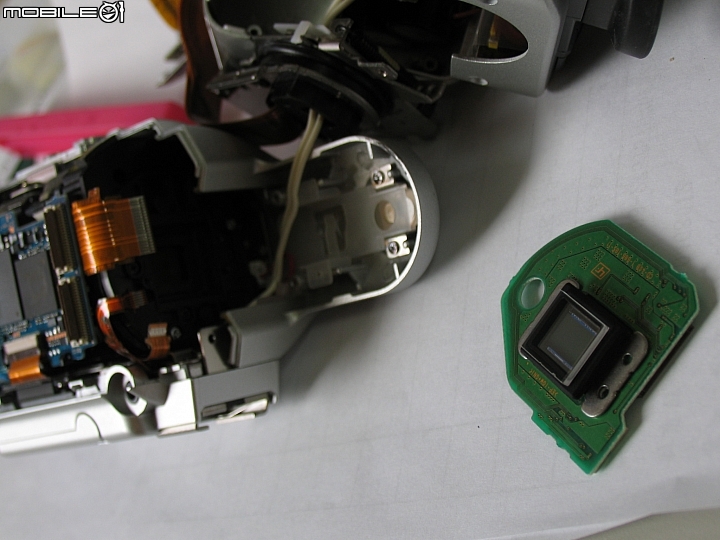

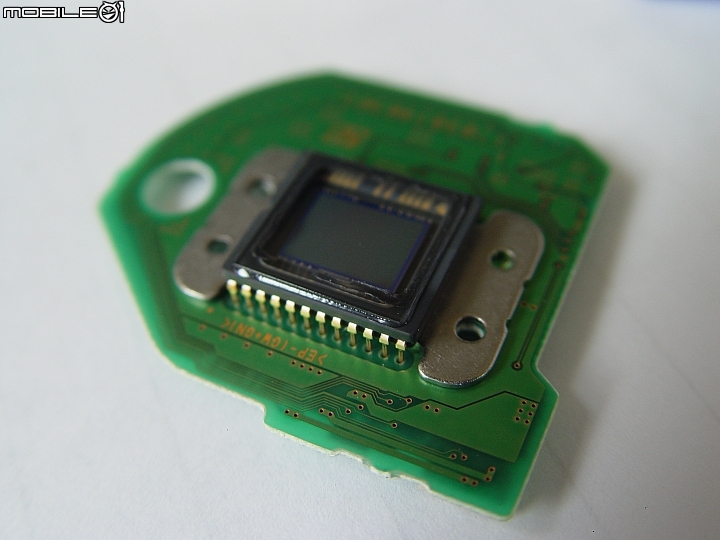

終於!! CCD電路元件從機器上拆下來了。


為了這個小小的CCD瑕疵品。 接下來我們還需要把CCD電路元件上的那個方形透鏡與固定橡皮圈(需要刀片小心切下)拆下


把CCD上的方形透鏡裝回去。

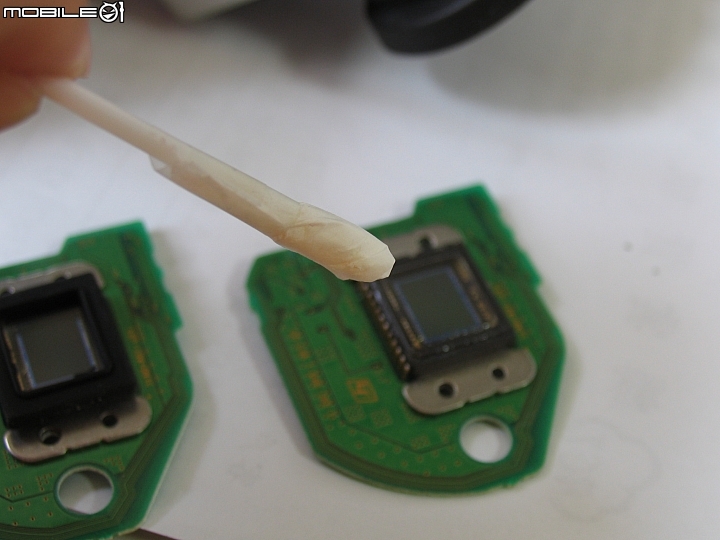

這時候把新的CCD裝上去以前。先把CCD表面清潔一下。不要沾染任何灰塵或髒汙，才會有好的影像品質。

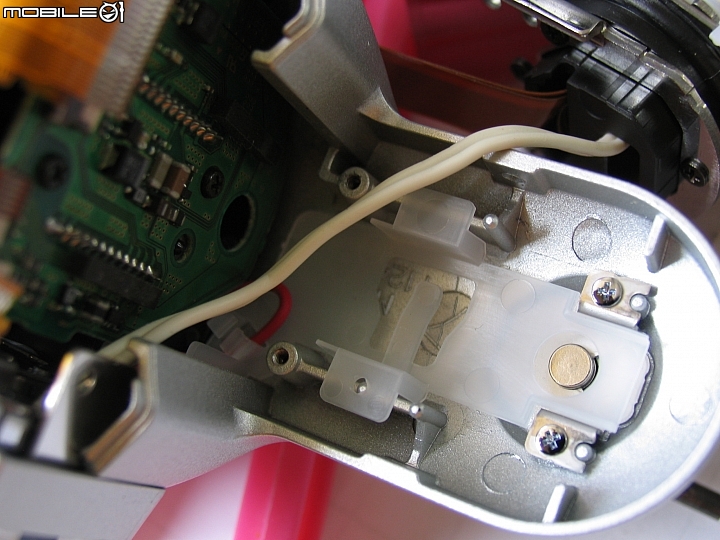

然後就一一把東西組合回去了。注意畫面中的那兩條白色電線。千萬不要弄破損。
並且再裝回去的時候請儘量讓白色電線走下面的半透明塑膠勾裡面。
如果我沒猜錯。這兩條是閃光燈高壓電源線。


換好之後，裝上電池。開機!!!
看到畫面出來真的是滿滿的感動啊!!!

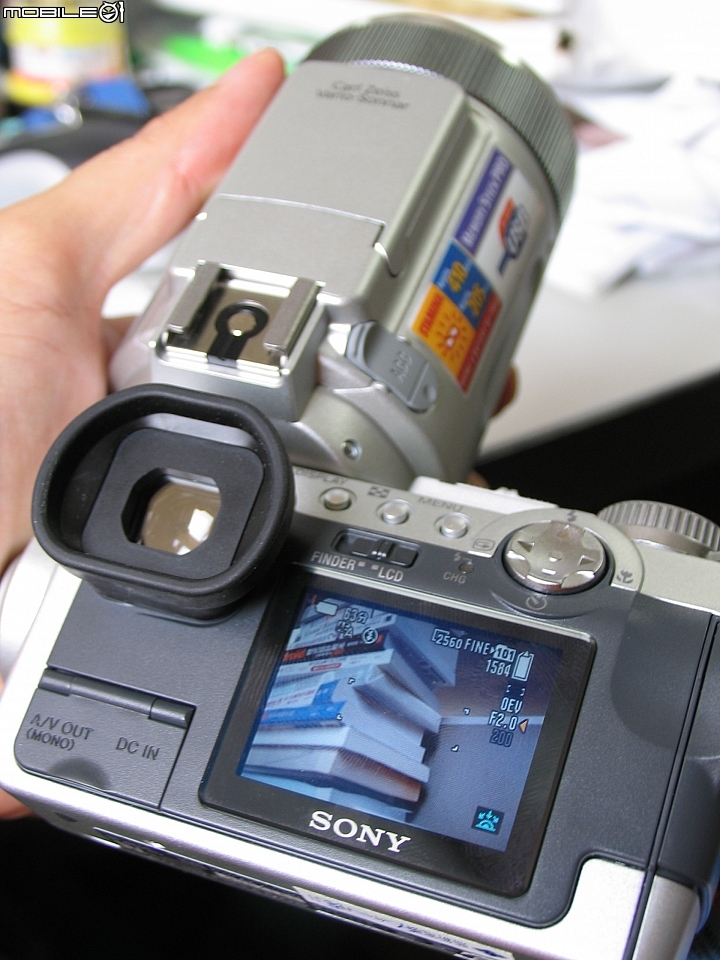

隨便試拍幾張!!!


修好的F717拍拆下的壞CCD。微距真好


標準SONY色調






曾經滄海的旗艦機種又可以繼續好好地拍了。 ^_____^
希望可以幫忙到同樣這台但是也是CCD壞掉的朋友!!!
