LX5 鏡頭蓋...

Panasonic 的 LX 系列,一直以來都沒有自動鏡頭蓋
網路上有 Ricoh 用的 LC-1,和副廠仿製 LC-1 給 LX3 用的,但實在是難看啊...

基於便利機能和美學角度,決定自己做一個...

首先,用兩片塑膠條黏成一個直徑約 47mm 的環
LX5 鏡頭蓋...

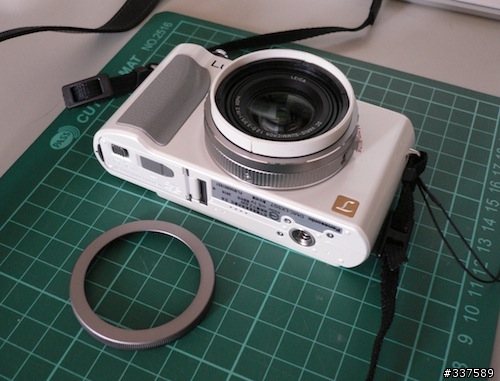

套在 LX5 上,剛好有點緊又不會太緊
LX5 鏡頭蓋...


在環內黏上另一片垂直的環,加強剛性
LX5 鏡頭蓋...


割出一片直徑 47mm的圓板當葉片
LX5 鏡頭蓋...


用鉛筆畫出預想的葉片樣子
LX5 鏡頭蓋...


切割葉片
LX5 鏡頭蓋...

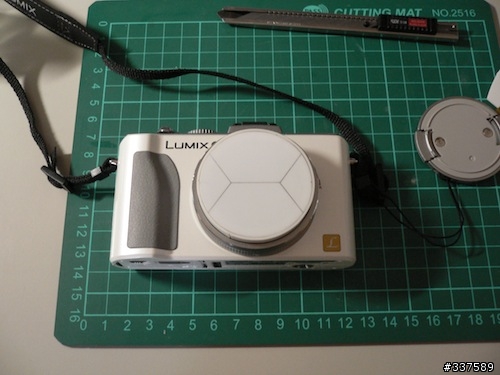

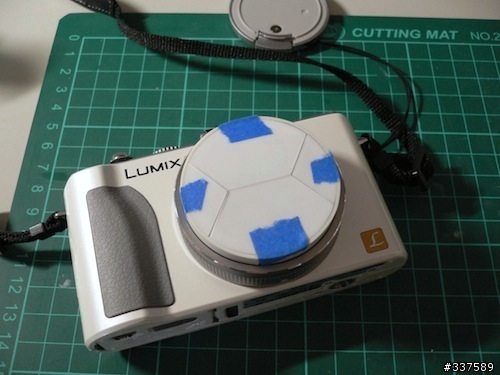

裝上去模擬一下
LX5 鏡頭蓋...


伸出鏡頭的樣子,應該不會有暗角
LX5 鏡頭蓋...


做出葉片轉軸,當然要有彈簧可讓它自動關閉
LX5 鏡頭蓋...
補一張轉軸機構圖
LX5 鏡頭蓋...


雛形差不多就是這樣了
LX5 鏡頭蓋...


背面的樣子,上面的葉片多黏了一片小板,確保該葉片最慢關閉
LX5 鏡頭蓋...


兩層的葉片結構,關閉時密合度更佳
LX5 鏡頭蓋...

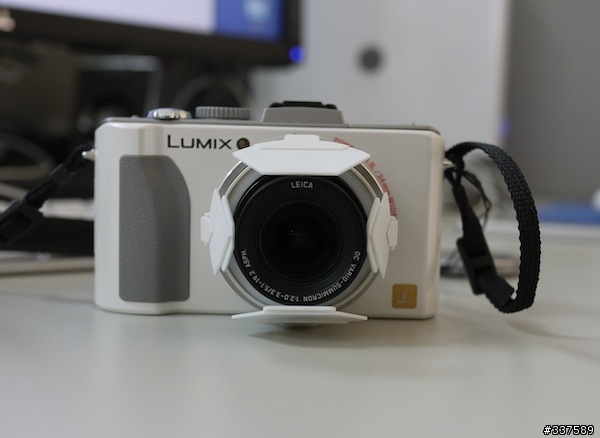

裝上相機試試
順便確認變焦時沒暗角問題
LX5 鏡頭蓋...


正面...
製作時沒有用尺量,幸好還蠻對稱的
LX5 鏡頭蓋...


最後的手續 - 噴漆
LX5 鏡頭蓋...


背面黏上防刮條,這樣伸縮鏡頭時才不會磨到.
用熱縮套製作的防刮條,摸起來觸感像麂皮一樣,又有橡膠般的彈性,真它X的好用
LX5 鏡頭蓋...


最終成品
LX5 鏡頭蓋...LX5 鏡頭蓋...

灰色漆太淡了,本來預想要跟貼皮同色的說。下次用鋁漆試試..
LX5 鏡頭蓋...LX5 鏡頭蓋...

LX5 鏡頭蓋...LX5 鏡頭蓋...

10/4 補上變焦影片一枚
