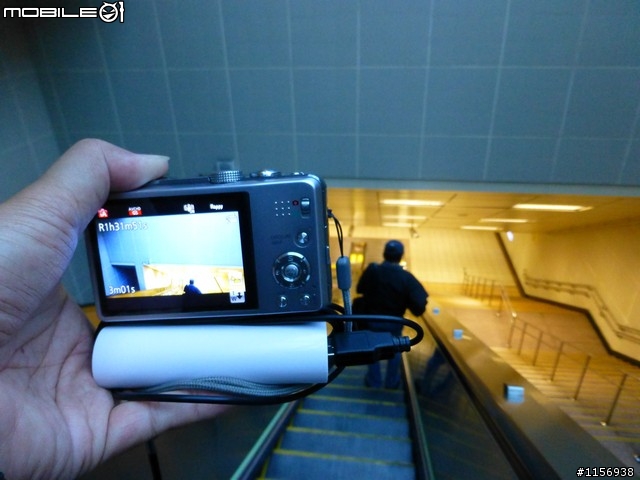

台北購買的DMW-BCG10E替代的假電池(外接電源接線盒或行動電源接線盒)一個250元，手工製作的沒有量產。

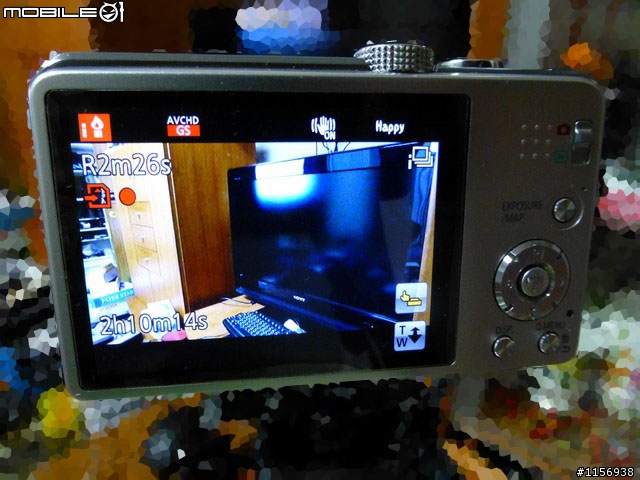

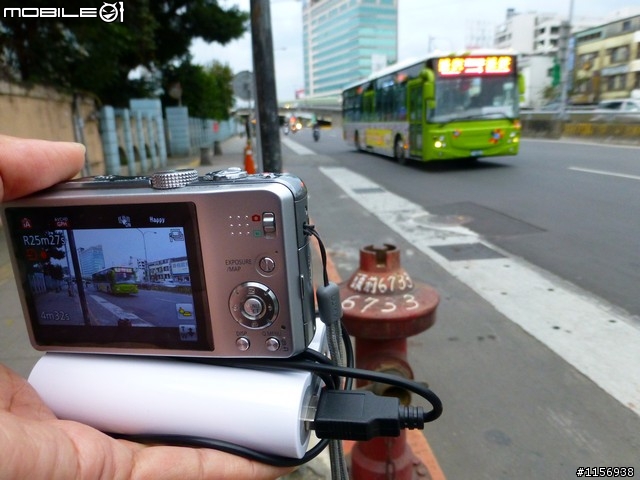

街上後可以用720P錄影，16G的SDHC卡約可錄影140分鐘(約兩小時)。用ZS20看只有一個檔案。在電腦看每4G自動分段。

持續錄影機體與變壓器不發熱(約高周遭溫差約5度C)。32GSDHC卡應該可以錄滿160分鐘(原廠手冊寫到相機本體只能播放160分鐘的影片檔)，是否持續錄影更多分鐘，有待測試囉。

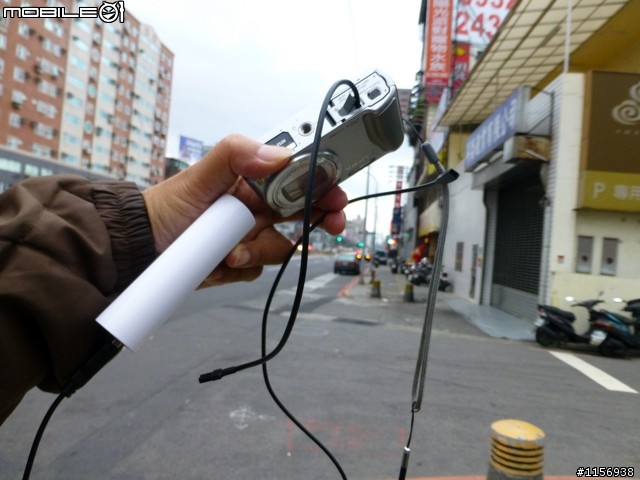

這個接線盒考慮到外接電源配線長了點，實際上可以跟18650電池結合變成可以更換的行動電源供應。其實不只是ZS20可以這樣做，其他相機也是可以的。

以原廠電池動則上千元台幣來看，18650電池最高檔3100mAh(也是P家的電池，約相機P家原廠電池的3.2備，依原廠估算值推算約可以拍攝3小時千張照片以上)才賣新台幣140元左右，比原廠、副廠電池便宜非常多，且隨時可以更換，值得廠商開發這樣的18650相機電池盒的。(目前沒有商家開模製造，我只有自己DIY囉)哈~

此創意歡迎商家開模製造大量供應造福世界各地攝影者，開放版權，有鑑於過去有大廠參考影友分享的創意帖改變後去申請專利權的前例，請各廠家勿申請專利權，謝謝。

kc_joy

kc_joy
個人積分：23分
文章編號：41403057

23分

162樓

2013-01-23 19:55

chin11072002 wrote:
台北購買的DMW-B...(恕刪)

大大的DIY工藝卓越,首先支持一下!
用假電池後,機子的電池蓋能闔上嗎?
觀察圖片我想了半天...還是沒看懂!
可否請大大把假電池的詳細構造在拍攝清楚些,
好讓我們有意願DIY的後輩們仿效下!

街上後可以用720P錄影，16G的SDHC卡約可錄影140分鐘(約兩小時)。
------------------------------------------------------------
我有個疑問!使用外接電源後,能否用1080P最高畫質錄影??會有任何限制嗎??
這機子我還沒有,我會賣後續的ZS30 到時候再來搞DIY電源...

外接電源部分我是考慮用高容量鋰聚合物電池來供電
應該續航力會大增許多....

chin11072002

chin11072002
個人積分：434分
文章編號：41403420

434分

樓主

2013-01-23 20:17

kc_joy wrote:
大大的DIY工藝卓越,首先支持一下!
用假電池後,機子的電池蓋能闔上嗎?
觀察圖片我想了半天...還是沒看懂!
可否請大大把假電池的詳細構造在拍攝清楚些,
好讓我們有意願DIY的後輩們仿效下!

謝謝捧場。

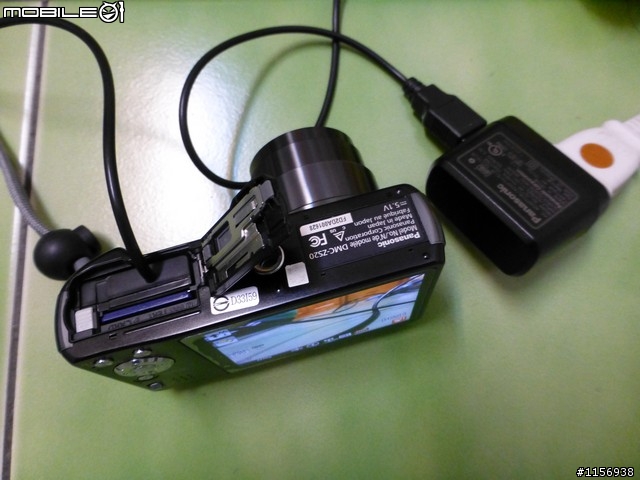

ZS20蓋子沒蓋上，一樣可以運作，也支持記憶卡熱插拔。為搶時間，有必要時，我會保持電池蓋開著，方便隨時換電池或記憶卡。

ZS20電池蓋有個活動蓋可以拆掉，裝上P家原廠的外接電源接線盒。網路上有人在賣，約400元台幣左右。

假電池是影友的創意。我也是網路購買的，不貴，個型態價錢不同，ZS20約在250-400元之間。。有興趣者可以自行查各大網拍，不少機型都有人在破解製作，跟副廠電池破解原廠的類似。

它的造型很簡單，就是這型號的電池外殼USB接頭接上電源=原廠配備的變壓器USB、其他家的USB變壓器、行動電源USB接頭或汽機車12V或24V轉USB接頭或者可以提供等電源比如說有USB接頭的電匠、筆電等等等通通可以的。開放性很強。

kc_joy wrote:
我有個疑問!使用外接電源後,能否用1080P最高畫質錄影??會有任何限制嗎??
這機子我還沒有,我會賣後續的ZS30 到時候再來搞DIY電源...

外接電源部分我是考慮用高容量鋰聚合物電池來供電

1080錄影的時間限制主要是歐洲規格，超過4G左右的限制1080的[拍攝]工具被視為錄影工具，課稅不同。一般相機的錄影大都不會超過這個限制。超過這個限制的，被稱為[電影數位相機]，單價高很多。

假電池主要訴求以行動電源、錄影為訴求，滿可惜的。只要線短一些，行動電源盒可以跟相機搭配假電池結合成一體就可以一把照，不用甩尾。假電池的構造經過改造一下，用途更廣了。而影友取得電源的主要來源也不再受原廠電池的[限制]--原廠把相機電池當作重要收入來源。其實這種改變對象機製造商的利基有點影響的。

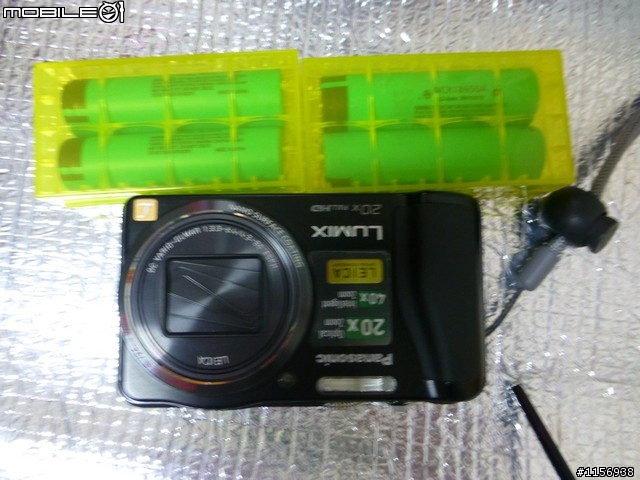

用18650電池，不少道具跟充電蓄電有關便利工具大都採用這規格電池，比如說筆電、可以厚一點的3C產品、行動電源、手電筒等照明、不斷電系統等。我常在野外山區拍攝生態，只有一種電池規格簡直是夢想。如果相機也可以只用18650電池，整合性與便利性更好囉。

P家的18650電池一顆3100-3400mAh，號稱目前人類製造體積最小電容最大的電池。(ZS原廠電池只有980mAh，只有18650P家電池的1/3)。
如果假電池的線短一點，18650行動電源可以跟相機緊密結合搭配假電池變成相機的主要供電源，就不用被原廠綁死，或者冒著口頭上的電池爆炸的危險去買副廠電池來用。

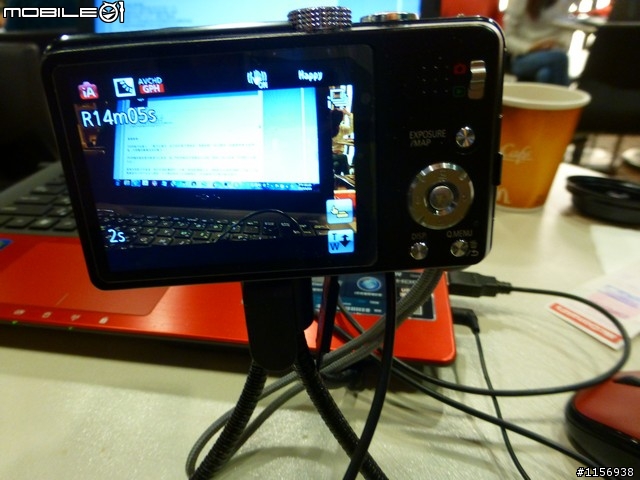

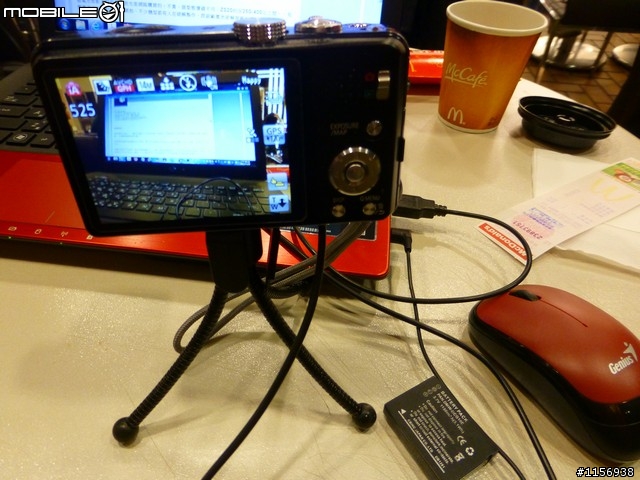

ZS插入假電池，只要有USB電源都可以接上去用。圖為用筆電USB 2.0版供電。這樣的模式對導演幫助蠻大的。

kc_joy

kc_joy
個人積分：23分
文章編號：41404166

23分

164樓

2013-01-23 20:57

chin11072002 wrote:
謝謝捧場。ZS20蓋...(恕刪)

經過大大解說後,大致明白了!我過去幾年前曾經自己DIY搞過CANON s30的假電池,
當年是用木頭(雕刻神像用的木頭)切割的!後來脫手一起送給買家了....
沒想到現在已經有現成的製品能買到了,國內DIY產業進步神速啊!
因為我長年都在大陸,過年會在台灣過,不知道ZS30何時會販售?
台灣先開賣還是大陸?蠻期待這台功能強大的輕便相機....

chin11072002

chin11072002
個人積分：434分
文章編號：41404841

434分

樓主

2013-01-23 21:32

kc_joy wrote:
經過大大解說後,大致...(恕刪)

你也可以製作行動電源跟相機結合的盒子來賣。主要是跟相機結合的螺絲孔、上下都要用。上面跟相機結合，下面跟腳架等結合。至於電池盒，大廠的產品大都有考慮到外接電源問題都有預留外接孔。

大陸境內不能使用GPS，且使用中國自己的網路標準，在大陸買到的版本可能跟其他民主國家的買到的相機版本不同喔。

louissvs

louissvs
個人積分：338分
文章編號：41470680

338分

166樓

2013-01-26 16:53

有教學嗎?

chin11072002 wrote:
台北購買的DMW-B...(恕刪)

忍忍忍

chin11072002

chin11072002
個人積分：434分
文章編號：41481110

434分

樓主

2013-01-27 10:03

louissvs wrote:
有教學嗎?...(恕刪)

假電池從DIY到手工製造，GOOGLE一下應該有不少教學文章。可以自行查察。

這邊提到的假電池是購買的。可以從各大網站找到手工製造的假電池。不貴。

解決電源接線盒問題後，接上行動電源或筆電就很容易取得道具了。個人喜好不同。可以自己自行購買。

重點在怎麼把假電池現在模樣跟行動電源結合，又能更換18650電池，且方便更換。這需要量身訂做或者從市面上找到尺寸剛好的道具來改造。

找了好久，跟相機尺寸相當的行動電源以雙顆或單顆的剛好。單顆的好解決，類似手電筒，各位可以從前面提到的照片找到相機+手電筒錄影補光的找到，把手電筒改為單筒(節)行動電源就可以結合了。

雙桶(節)管行動電源有四四方方的，要跟相機結合也很簡單。只是好不好看。圓弧形的雙筒用水管頰也可以跟相機結合，但質感不好。昨天找到雙筒中空的電池盒，因行動電源是台灣當下的流行品，正在旺市，不便宜，這樣道具在離峰或敗市下不到百元，現在卻要花三倍價錢購買。為了能跟相機結合，還是忍痛買一個來玩。

一般相機裝上假電池跟行動電源結合後線是個問題，不少人在推銷這個道具時都還把行動電源腰袋一起賣或當贈品，主要是裝行動電源盒與假電池連接線用的。

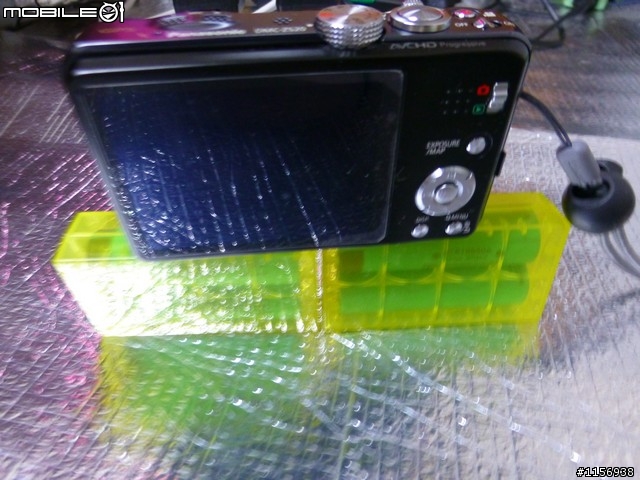

這個雙筒電池盒中間凹陷可以把ZS相機放在上面當作桌上腳架用。也可以當作收線版，算是整合度很好的型電電池盒與假電池整合的方案。但還不夠，目標是結合一體，隨手操控都要能跟單機狀態下方便靈活，這樣才能幹掉原廠與副廠電池。

chin11072002

chin11072002
個人積分：434分
文章編號：41481574

434分

樓主

2013-01-27 10:39

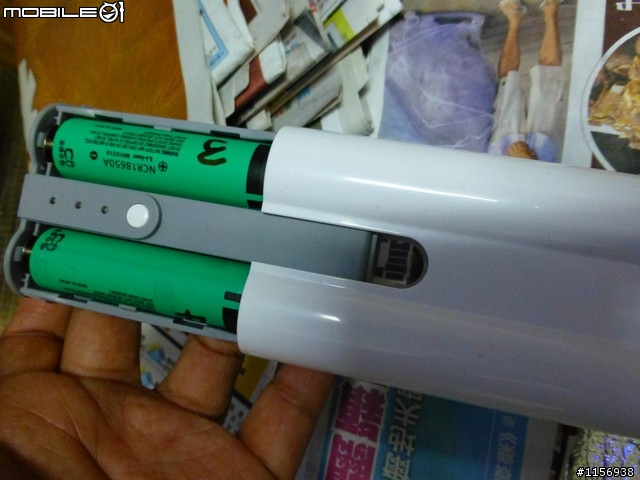

拆行動電池盒

看上這個雙筒電池盒主要是兩節18650 PANASONIC 3100mAh(約3.2顆原廠ZS20電池電容量980mAh CIPA標主推算，裝兩節18650電池等於6.4顆原廠電池=原廠手冊提到的260*6.4=1664張，拍攝時間130分鐘*6.4=832分鐘/60=13.8小時)，兩節電池筒中間有長條空間，預估可能是裝飾用空間或線路空間。行動電池原理很簡但，電路板很小(行動電源的模組與接頭在電子零件店買約80元台幣，電池盒與外殼變成主要賣像單價的關鍵，像這個殼子約可算我200元台幣)，不需要太多空間。這個空間原來設想可以拿來穿洞，加入相機接頭螺絲與腳架價螺絲(這種螺絲是特殊規格，市面上有販售歡迎提供資訊給我)。

回家實際拆開來看，那個長條空間放了線路，電池啟動開關與電池量只是LED燈與排線。佔據空間不大，因沒有一體成形的公母螺絲釘，打消腳架(母)尖端，剩下接上相機的螺絲孔可以開洞。過程如下：
(注意：拆開電池盒要膽大心細免得傷害關鍵零件，另外就是最後一顆螺絲保固貞操帶，拆開後就沒有保固了)

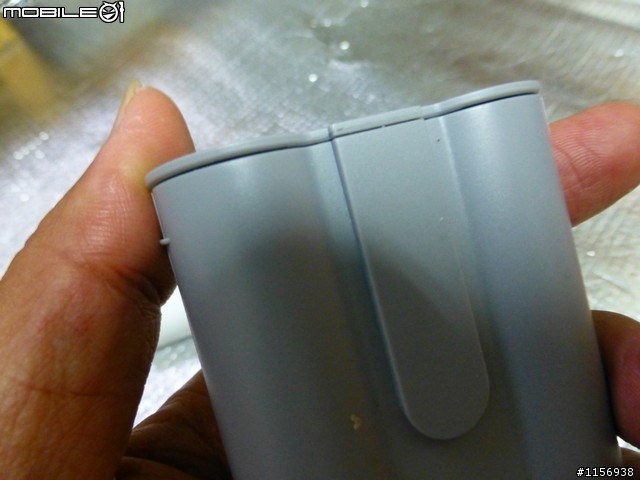

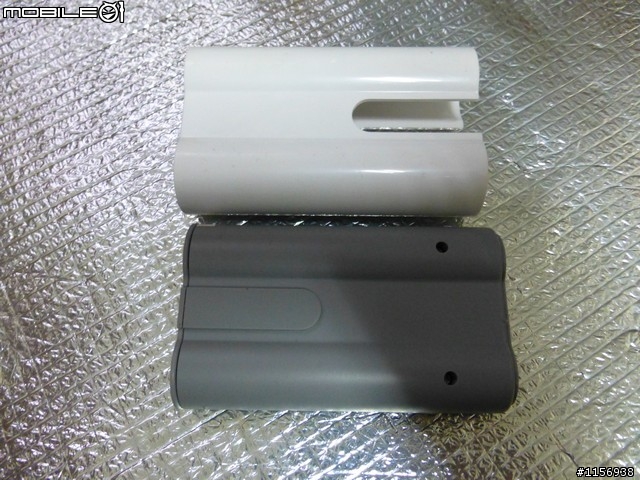

這邊沒有螺絲釘，是塑膠卡榫。

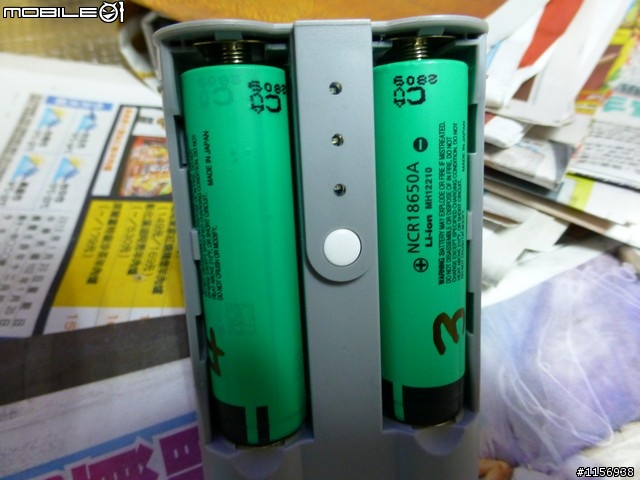

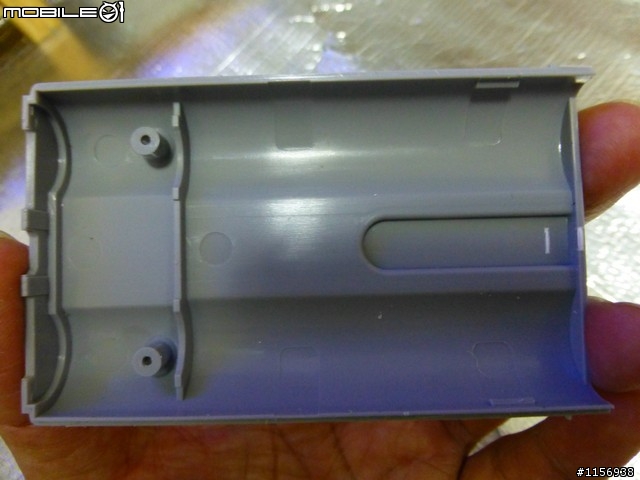

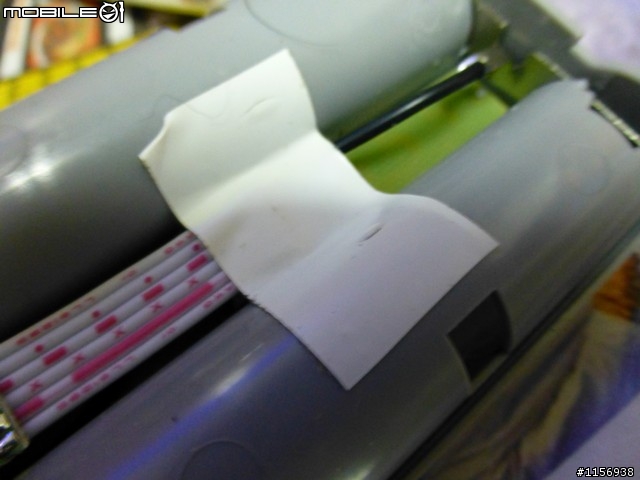

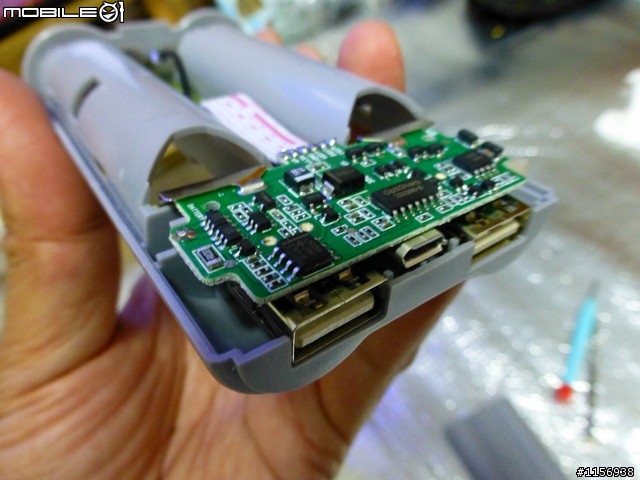

拆開後中間放著排線與電源指示LED與開關的線路。空間蠻大的。沒有公母螺絲釘，只好改開一洞。

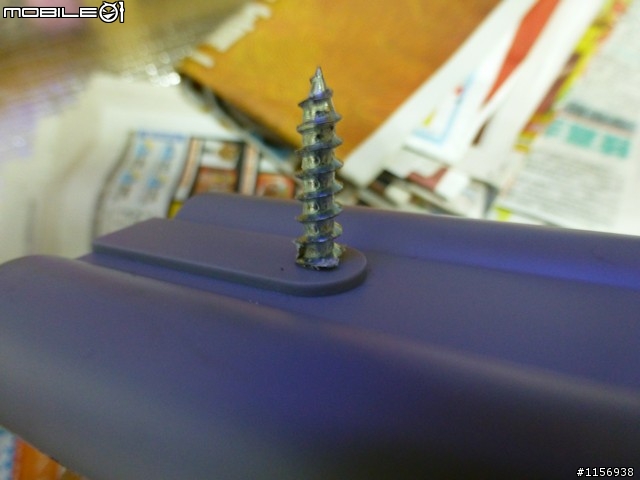

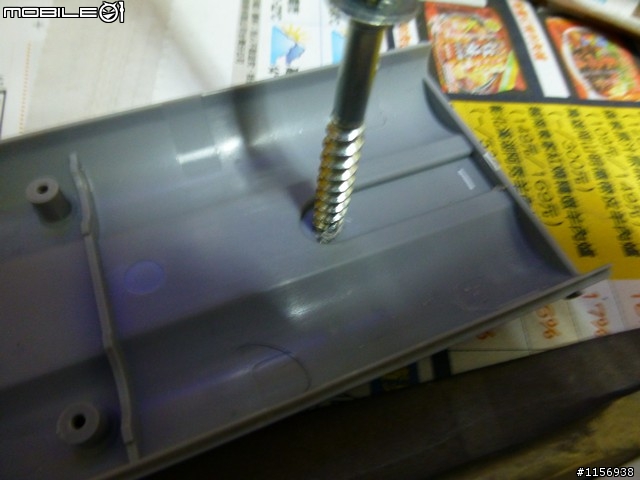

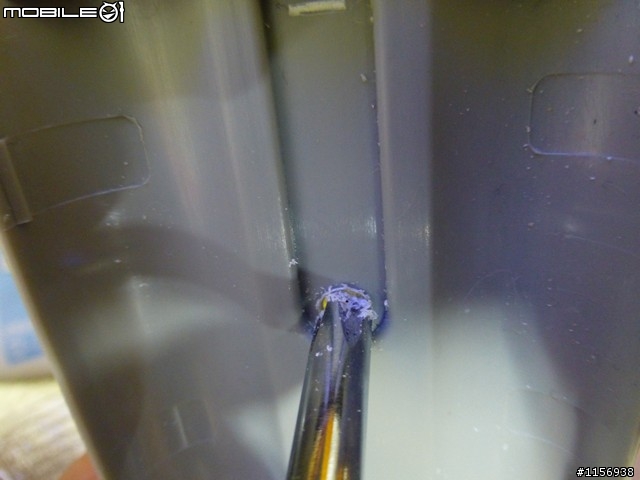

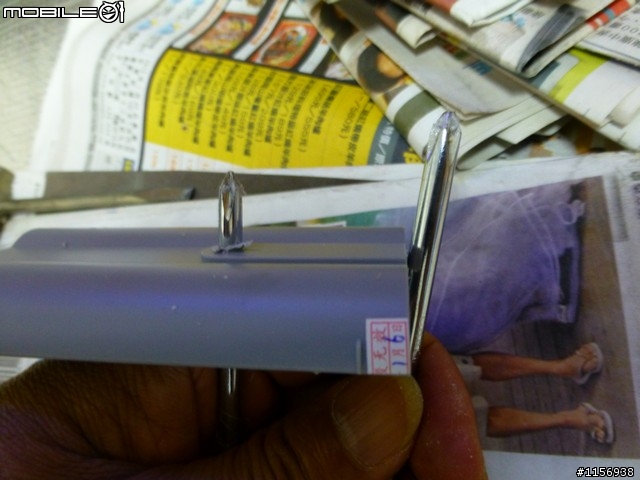

沒有電鑽，怎辦?那有手鑽...但還是沒有手鑽，怎辦?用螺絲釘當手鑽阿。
中間就是五四三的過程囉。

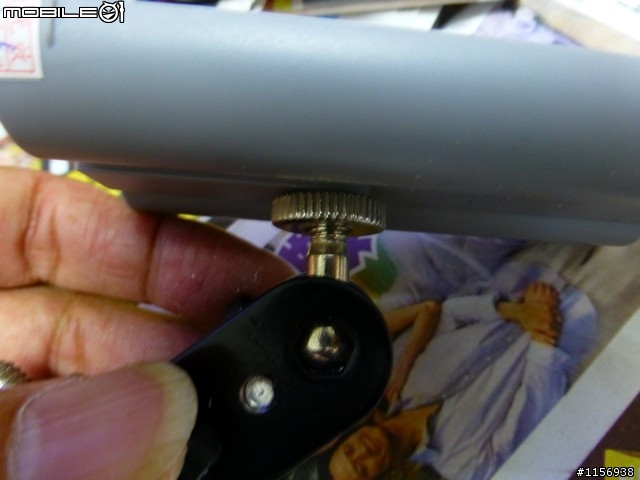

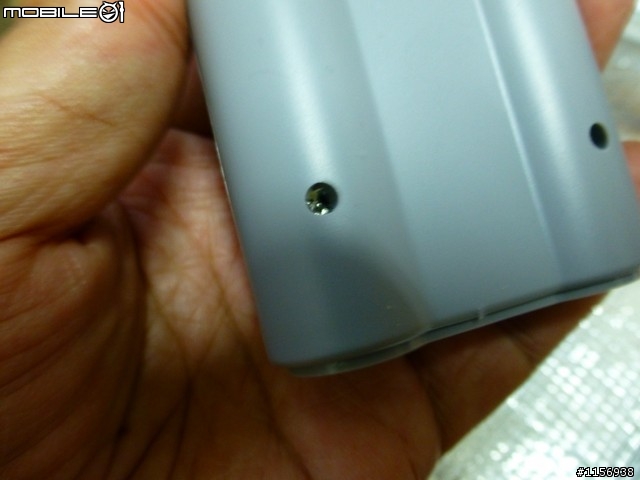

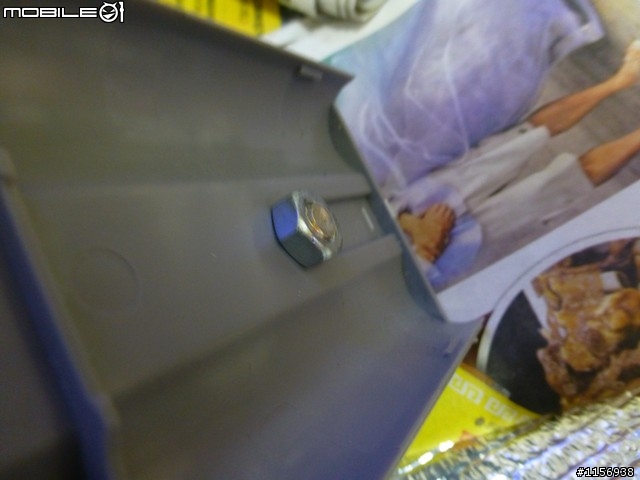

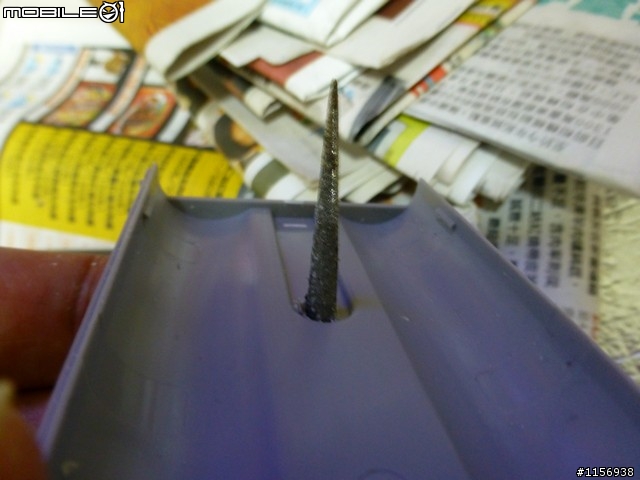

記得開東要開得能吃進相機螺絲釘就可以了。剩下的開大猷相機螺絲釘轉進去之後吃死才能非常固定。

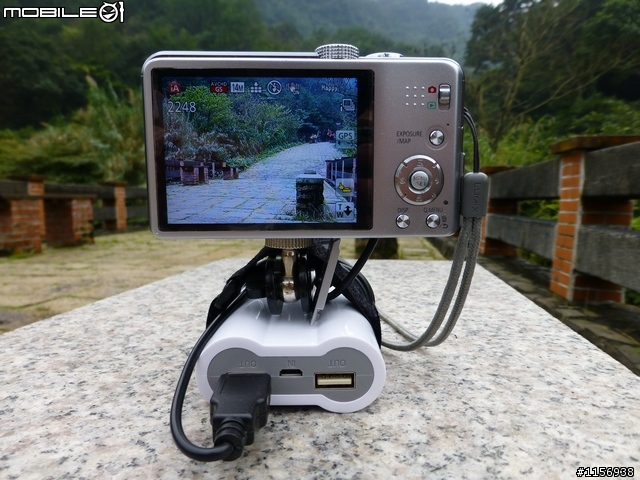

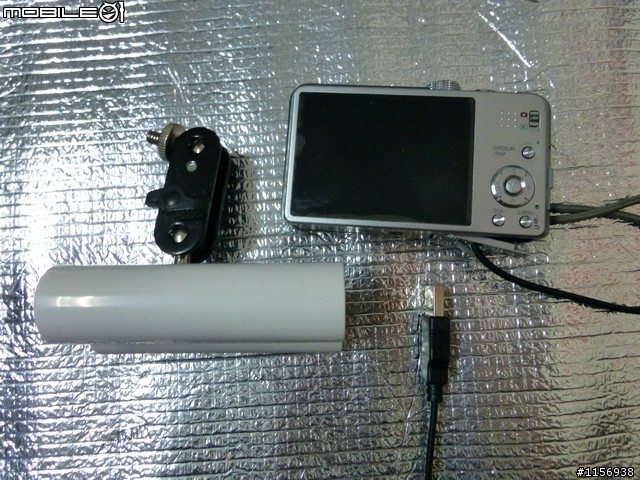

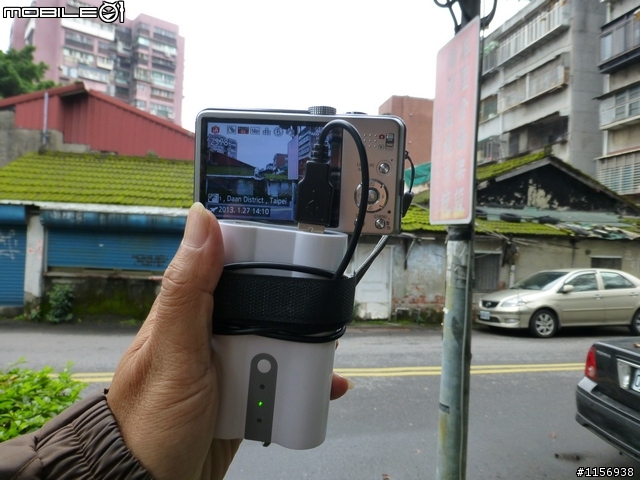

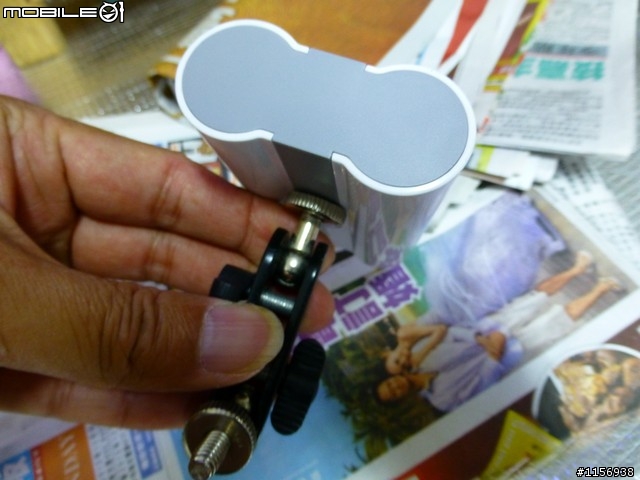

完成圖
有手柄的18650電池盒，這樣組合已經可以完全擺脫原廠電池與副廠電池的控制，完全由18650電池供電囉。

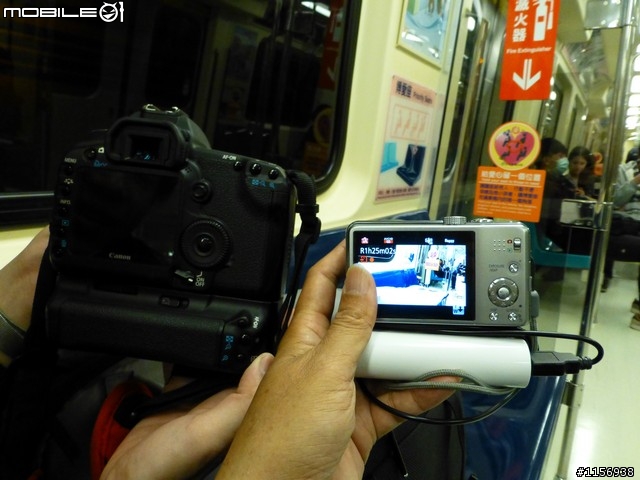

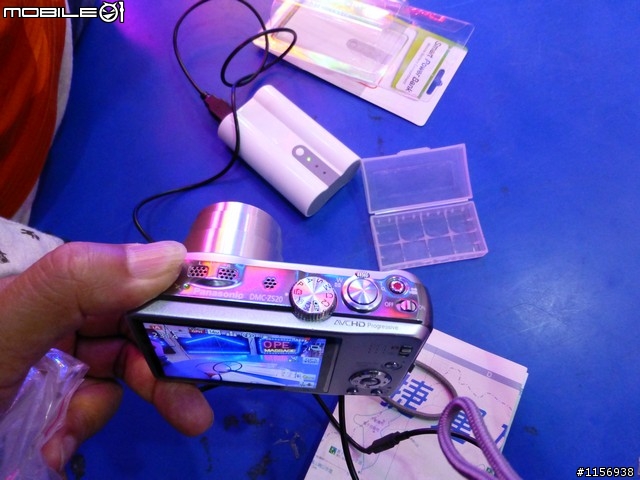

購買這個行動電池盒回程在捷運上剛好遇到一位增加幹過攝影師的電子新貴大帥哥正在去世貿中心參加公司尾牙因有五月天演唱，攝影相機道具出場。跟他借個景與剛出爐的18650電池供電的ZS20合照。

問他的單眼相機電池柄可以裝多少顆?他說原廠三顆，拿出來看研判是C123/16340電池兩顆組裝類似C205R電池，原廠一顆2700元，電壓7.2V,電容最大600-800mAH。約18650 3100mAh的四分之一。

louissvs

louissvs
個人積分：338分
文章編號：41496709

338分

169樓

2013-01-28 7:00

大大也住威靈頓嗎?

view和我家有點類似.

chin11072002 wrote:
謝謝捧場。台灣這邊的...(恕刪)

忍忍忍

chin11072002

chin11072002
個人積分：434分
文章編號：41509015

434分

樓主

2013-01-28 17:39

不是啦~

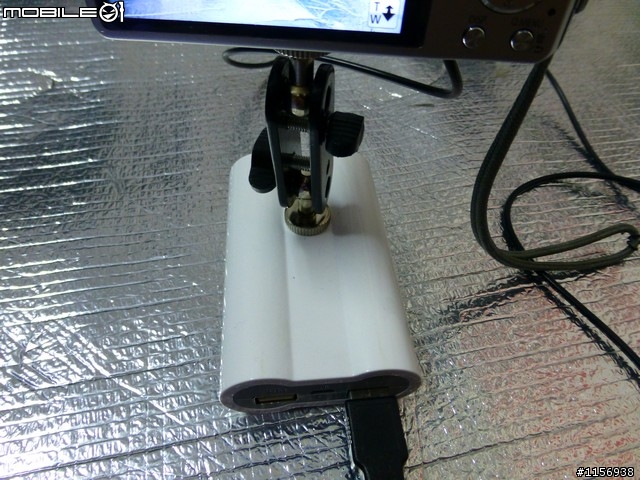

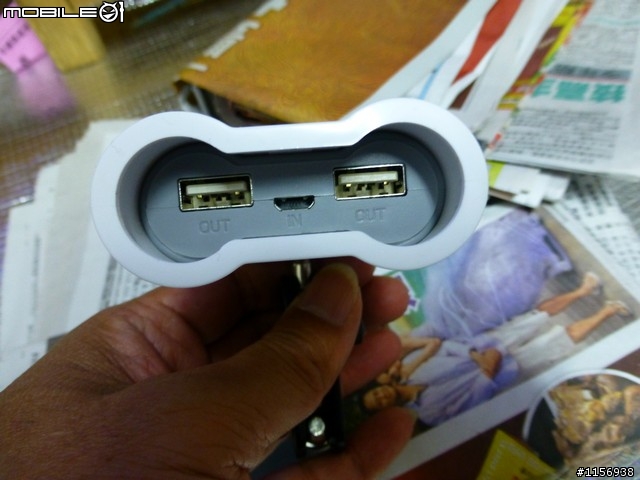

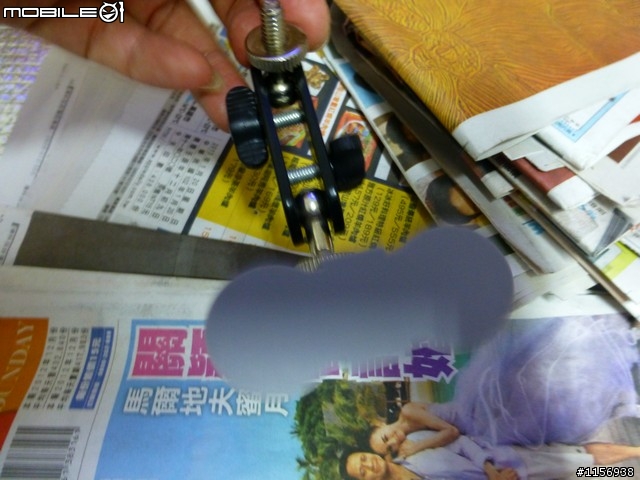

這組雙管18650電池艙有兩個USN供電插口可以給雙台相機使用(一般預設配置拍照一台錄影一台或者錄影一機、二機雙機作業)。因使用雙關節支架銜接可以變形不同用途。基本上電池盒上還可以挖洞配置腳架的螺絲母接孔接上腳架的。

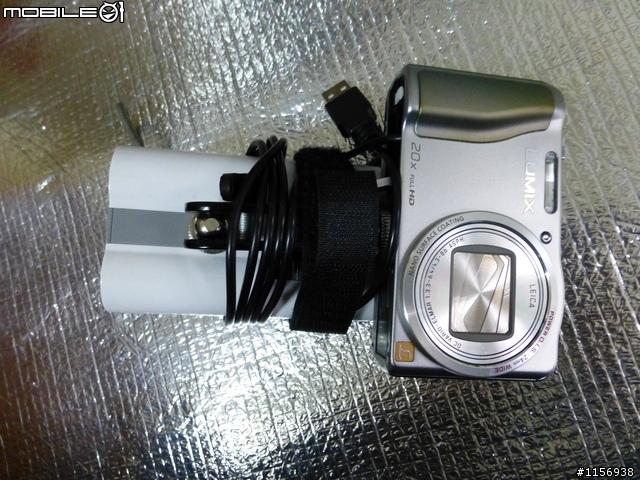

因考慮到還要跟NB結合，保留長長的線，沒有採取類似電池手柄的卡榫銜接方式組裝。電池盒變成捲線座，讓著電池館的圈圈基本上沒什麼磁場產生，也沒影響到ZS20的運作。(原廠手冊提到要遠離磁場。搭乘台北捷運淡水線在坐在車門旁的座位偶而在捷運車廂關門時會受到捷運車產生的瞬間電磁波影響當機)

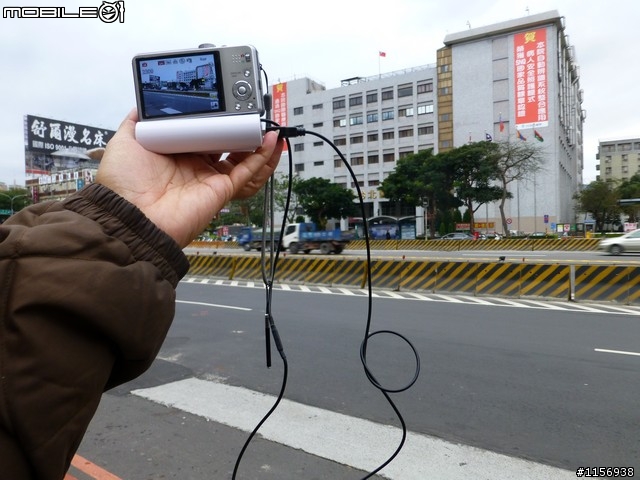

電池艙變成攝影用的手柄，攝影穩定度大增。

也可以當支架用，自拍或等待獵物進入鏡頭內，在ZS30/TZ40有手機開關功能，這個支架的用途就大囉。

PS 單顆電池P家的3100電容續航13小時(原廠數據推算)已經足夠一班遊客整天的拍攝錄影需求了。可以跟腳踏車手電筒夾結合整合給相機用，搭配一顆原廠贈送的電池已經夠這台相機一輩子使用了。雙管電池主要是雙機作業、超長續拍如8小時以上不間斷錄影的需求等。
