鏡頭框卡到鏡頭~~人工智慧先進的Panasonic DMC ZS20/TZ30

Derman wrote:
我剛買zs20不久 ...(恕刪)


謝謝建議。

微拍是放大微小的景物,光點也跟著放大。微拍打光跟人體工學的光場不同。如下樓的環燈濾鏡專為野外活體微拍追焦用。

前面提到我設計這個組裝方式,除了相機機身小外,主要還在野外的生物活體生活的拍攝或錄影。在生境內直接生態微距紀錄。不是在人工環境或者標本微距拍攝。這是不同。

至於提到光圈問題,ZS20本身可以縮小光圈等,前掛的濾鏡或放大鏡或者CCTV鏡頭或者單眼相機鏡頭或者顯微鏡鏡筒或者望遠鏡鏡筒等,只要能跟ZS20合焦都可以達到您說的方式,因此就沒去在中間
動腦筋。

如果您有興趣可以試著玩玩看。

畢竟玩相機除了完拍照的過程與照片效果外,相機本身的道具也是可以玩的。

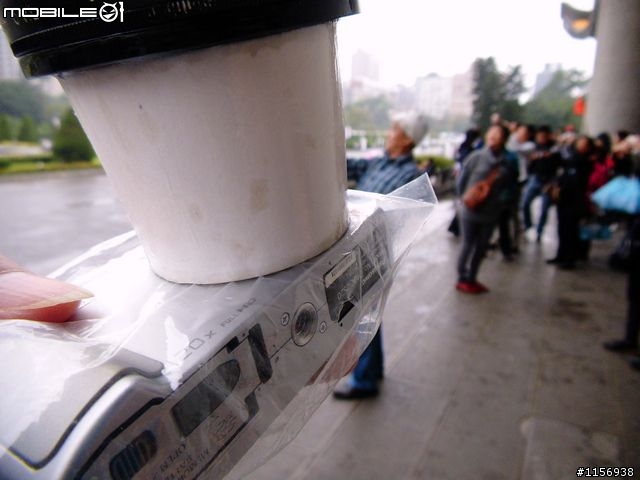

這台相機玩到現在我還在玩--最近台北幾乎天天下雨,之前買的防水套攜帶不方便,便開始在攜帶方便取方便製作方便的前提下製作了夾鏈袋相機雨衣。

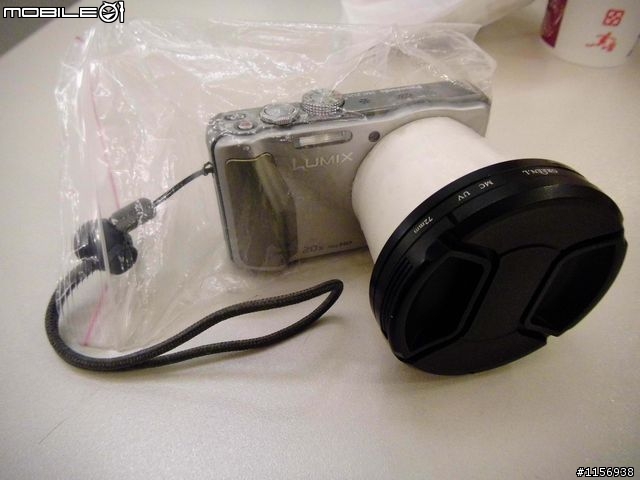

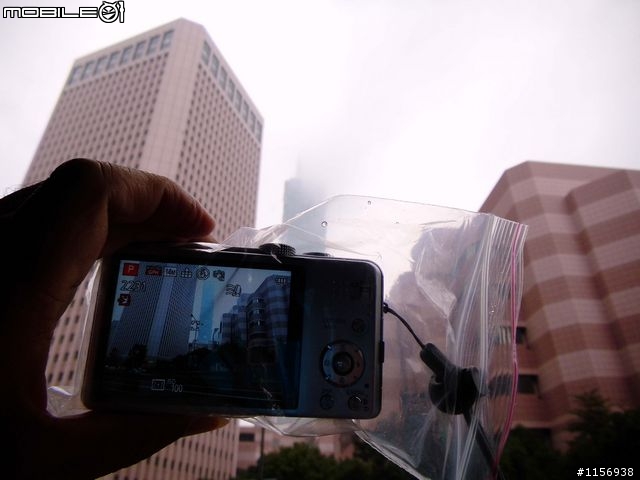

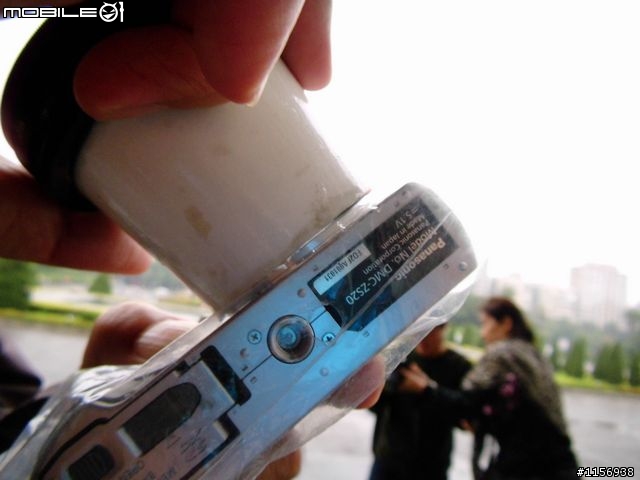

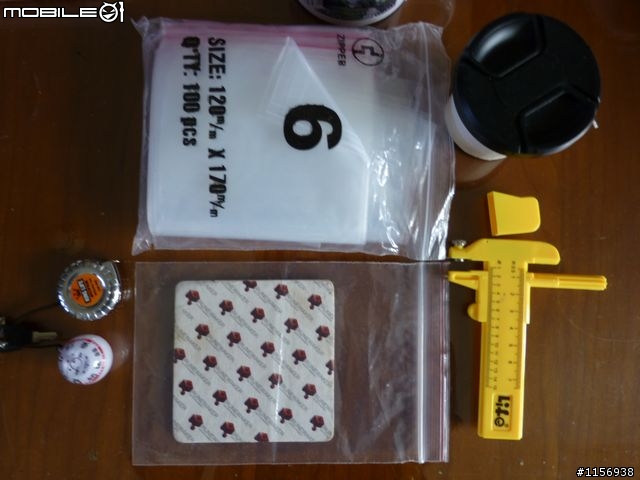

4*6的夾鏈袋剛好是巴掌大的相機雨衣。

優點是相機包著夾鏈袋與自治的套筒,操作方便。但冬雨冰冷,長時間風雨下拍照會傷了手掌。只需要在夾鏈袋用圓規刀繞一圈半徑24mm(直徑48mm)的洞,套在套筒與鏡頭之間,就是完美的單層水密雨衣。



A4大小的夾鏈袋開個洞依樣可以裝進ZS20或更大的單眼相機或者我的NIKON P510,這個大小的好處手在夾鏈袋內,手直接接觸相機操作更靈活了,也不會被雨水冰凍。但在市區這樣拿著相機蠻引人注意。這個尺寸還可以跟腳架結合,長時間在野外賞鳥賞蟲錄影,豪大雨都不怕。

有了這個內哩,外面再包一層就有雙層水蜜,在包一層夾鏈袋,三層夾鏈袋就是很棒的溪水水中潛水衣了。當然鏡頭也要有雙層,我用82mm包72mm的UV鏡,就可以在溪水中拍拍北部溪流中的苦花魚囉。

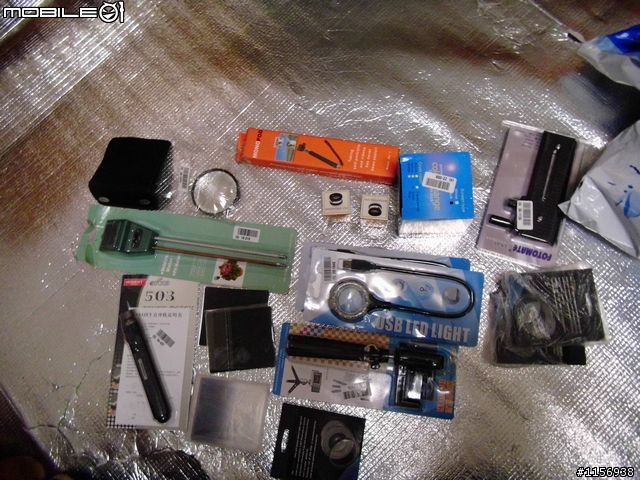

台北下雨不斷,是測試不少自製相機行頭的好天氣。除了上面提到的自制相機雨衣與潛水衣外,購買一堆便宜的[垃圾]回來拆零件,真是物超所值。

自己看。

左邊草綠色是我野戰用(生態觀察紀錄攝影機械式土壤計-具有光度、濕度與酸鹼度量化功能)光度計可以給攝影參考用,溼度計可以當作偵測台灣特有的日夜交替用天氣冷凝水讓3C產品短路(我的另一部相機NIKON P510有天生的風濕症)與火山地形火山爆發前酸鹼值變化與測量野溪溫泉品質用


PS 裡面有方形減光鏡ND8*2,每片59元+黑卡用的漸層濾鏡,每片69元。價差十元的原因是後者有塑膠硬殼。這是非相機業買的,相機業賣方形減光鏡最便宜100元,品質沒59元的好。建議大家多多跟非相機業的店挖掘相機用配備,價差差很多的。(最誇張的是相機的標準螺絲釘,相機業一顆賣100-150元(單眼快扣用的螺絲釘),關鍵零件螺絲釘五金行一顆一元,乘載重量還比單眼相機重100倍以上,因為是人體安全扣零件阿~。)


USB燈改造成兩件相機配備:環燈濾鏡與輕量級DC錄影搖鏡支撐架。

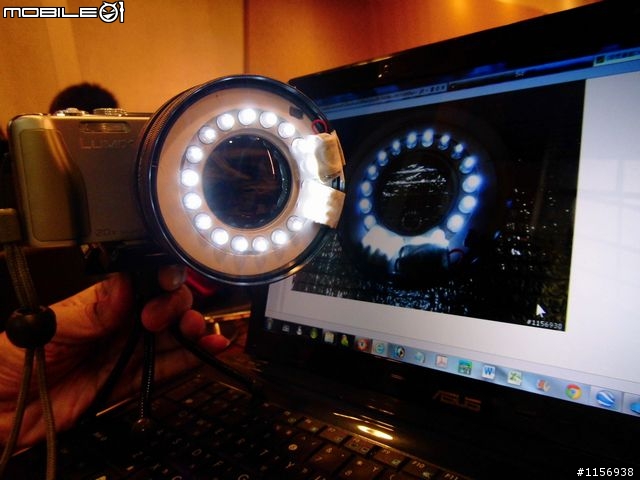

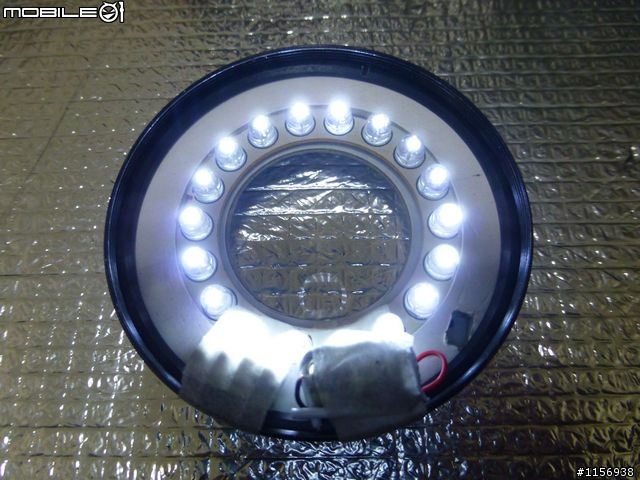

USB燈拆下的LED燈板+拆UV濾鏡的72mm-72mm同口徑轉接環+紙板+鈕扣電池組裝成內建電源的環燈濾鏡,一片到底。歡迎相機商刻模板製作量化生產造福喜愛微拍的影友。

(我購買這兩個零件的成本89+129+5=223元,拆解後重新組裝路變成環燈濾鏡(外掛環燈(電池外加)市價約2000-1500元)+錄影PAN支撐架(市價約500-5000元)+潛水鏡一層鏡(市價約800元)。

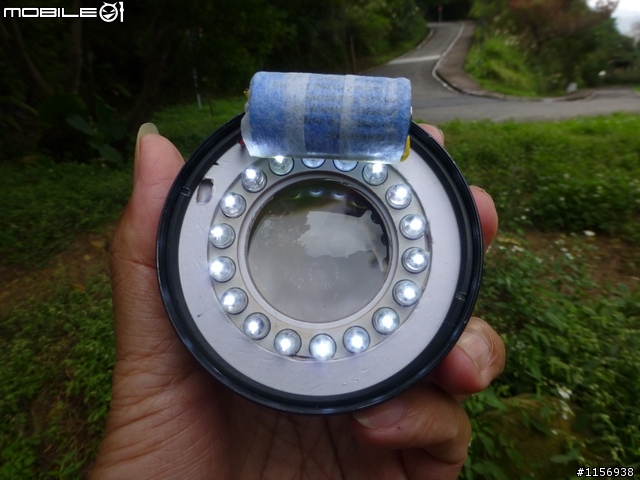

自製72mm環燈濾鏡,一片內建電源+(備用電源一組,約可以裝10組備用電源給野戰用)(因買不到鈕扣電池盒改用迴紋針+透氣膠布=自製電池盒)






這顆環燈濾鏡架上微拍架後在室內拍攝昆蟲真是舒服。可以輕輕鬆鬆地對焦找角度與設定曝光時間、光圈等。因光線分散,昆蟲機丁外表的反射光行清晰明顯且少光散,拍攝品質比用T6補光好許多。

之前拍攝過的青帶鳳蝶、工蟻與虎頭蜂。









野外實際拍攝:下雨天搭配自製的相機雨衣、還燈+近拍濾鏡在錄影方面很速配。但靜拍時因光線不族手持拍攝
是個問題。




野外實戰錄影需要穩定電源與長時間運作,把鈕扣的精緻電池改為短砲的鯉電,一顆可以用很久才充電一次。利其器之後的野外拍攝爽度一百。

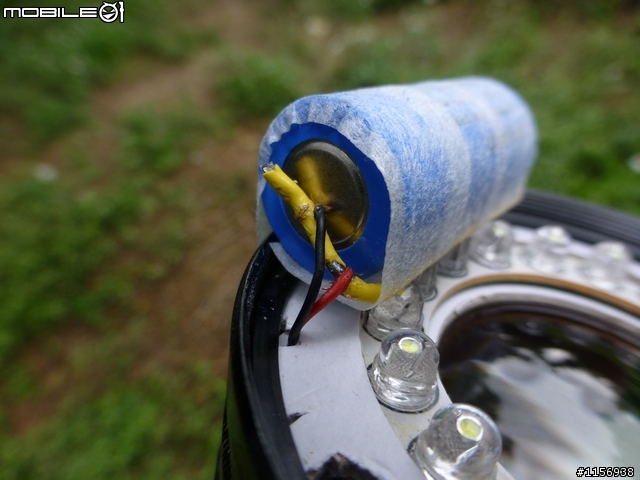

迴紋針改造的電池架更換電池很方便。



實戰兩天,更換短砲電池(16340充電電池,亦可以CR123A電池替代)幾乎都開著燈,竟然還有電。野外生態觀察可以不關燈下要用時直接套用減少漏鏡頭的遺珠之憾。

迴紋針電池架改採固定式,以防野外拍攝時不小心勾到蔓藤等斷線。

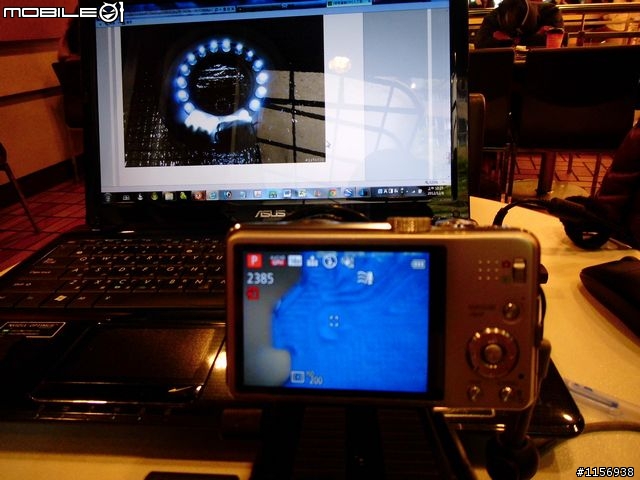

拍攝甲蟲或反光體如水珠等,補光的18顆光圈也會映入畫面成為對焦點喔。

畫面中出現18顆LED燈圈是歐盟國旗?還是攝影境界十八圈或者是賞鳥十八種鳥叫聲時時子勉之。


專攻0.5公分以下的昆蟲或觀察體的拍攝或輔助觀察判斷特徵很好用。
聽話一點的昆蟲也可以從1X-20X*10X(200X)光學或80X*10X(800X)的數位變焦放大拍照或錄影
(相機距離拍攝體約5-20公分左右,某些環境或有毒生物這個距離對拍攝觀察者還是有潛在危險性。

野外拍攝實在太方便了,準備在製作一顆12道光芒的T10燈泡或3W燈珠給低倍微拍較長距離
或者汽車用高亮遠射的燈珠

(手持拍攝,白天室外有陽光+18環燈濾鏡)





(手持拍攝,室內玻璃窗格旁+18環燈濾鏡)





(腳架)防水布80X*10X


日本AV的環燈補光成為AV女星的瞳眼圈,是某些AV導演的風格。

現在換成生態攝影用18顆環燈濾鏡拍攝動物瞳孔,有18顆星光瞳眼圈?
(手持拍攝)


(腳架拍攝)

吃巧克力糖的螞蟻的肚子吸進不少人工藍色糖衣,剛好映出18顆環燈成為暫時性的[假眼](螞蟻體長約1.5-2.5mm,原圖略約可以看到細胞輪廓)
chin11072002 wrote:
野外拍攝實在太方便了,準備在製作一顆12道光芒的T10燈泡或3W燈珠給低倍微拍較長距離
或者汽車用高亮遠射的燈珠...(恕刪)


把市面上LED光圈材料找一找,白光的有個規格買進來改造成環燈。也查到不少網友自製環燈給自己的相機使用。大廠出版的光圈方式大都是LED製作。01有位牙醫影友採用光纖接內閃製作環閃的創意被NIKON公司設計成2012年9月專利(兩造有無接洽無從得知)。大廠的可以調頻語同步等。自製的光圈只有開關,也有暴閃零件可以購買,但ZS20/TZ30沒有熱靴,電路無法連接。(可見01人才濟濟也是大廠RD創意與專利的搜尋寶庫,各位要注意DIY創意可能成為大廠的專利喔)

台灣市面上的LED光圈有LED燈與SMD燈圈兩種。都是汽機車裝飾配件。12V的。各種尺寸都有,但白光幾乎買不到。好心的賣家幫我準備了10CM與9CM、6CM SMD光圈,7公分與8公分SMD各種色彩都賣光了。老闆出清價賣我,每個不到百元。

另大廠還閃使用的LED燈光圈,在汽機車裝飾上已經屬於淘汰品,8公分白光庫存貨不少。也不貴。一圈69元。

把這些LED與SMD光圈改造成ZS20與TZ30的光圈,採用72mm接環。LED 8CM一圈,剛好可以套進72mm-82mm轉接環內。SMD光圈10公分外徑,內徑8.4公分,剛好可以套進方形濾鏡72mm套環(外螺72mm,外徑套環84mm上完全密合,用熱溶膠或快乾膠膠合即可),套環鋼圈可以再擺一圈9公分SMD,上下互層。這些光圈因給汽機車使用,三燈一電阻,要12V才能驅動。因此把T6手電筒附送的的4號電池套筒裝進3顆3.7V的鋰電,再用熱溶膠塑造黏合與改裝電路、加裝開關等,就跟大廠的環燈大同小異了。

很省電的,三顆3.7V電池供電,好幾天才需要充電一次。

圖中上左是原先使用的5CM光圈,18燈。上右是早期汽機車使用的24燈LED 8公分光圈零件,沒有防水。左下市DIY LED 8公分改造成環燈,沒有裝3.7V充電電池模樣,需自行用熱溶膠[滴膠]防水才能風雨無阻使用。右下是SMD LED光圈,外圈10CM,內圈9公分,共57顆,跟永諾58 LED環燈少一顆。因SMD LED很扁平,需要骨架支撐。與LED環燈的設計略有不同。

有了不錯的環燈,野外拍攝活體更方便。螞蟻洗牙齒、打混摸魚與跟人類依樣有老實的螞蟻,也有壞心的螞蟻專挑老實螞蟻打架。都透過ZS20與環燈看個一清二楚。




樹林拍攝生態暱稱為[捐血去]。沒有衣服包裹的拿相機的雙手拍照錄影不能動是蚊子的最愛。



拍了動物,當然不會忘記植物的。海南書帶蕨發現到現在也快十年了,有了新行頭當然是試驗這些道具的不二首選對象。試了幾次發現ZS20/TZ30在10X、低光源下與藍光環境的等校放大的效果上表現比較差。因此改採光學放大。手邊幾片玻璃鏡片隨意組合,發現ZS20的合焦超優的,幾乎大小通吃。因此10X+4X*2X=80X,再配合ZS20/TZ30的原先的20X變焦,就變成[等效]實質光學80X * 20X了,多鏡片組合當然是[鏡頭]了(一片鏡片是濾鏡,兩片鏡片組合出來的是鏡頭,哈)。


以下照片通通都是手持拍攝。

黑脈樺斑蝶是遷徙蝶類,喜歡斷崖迎風處產卵。 斷崖上、風大又要微拍80X*20X。會怎樣呢?交給ZS20的智慧模式的連拍,拍到爽再來挑照片囉。
哈~




海南書帶蕨迎春曲,抽新葉。
光度不到70勒克斯的生活環境,超級低光源下怎麼微拍阿?
T6補光喔~這種照片跟海南書帶蕨實際生態完全不同,只能當作說明用的照片,不是海南書帶蕨生態照片喔。




海南書帶蕨野外生境下配子體(非實驗室培養的)與一年生胞子體





某種正在長出胞子體的蕨類。同樣是低光源生境的。

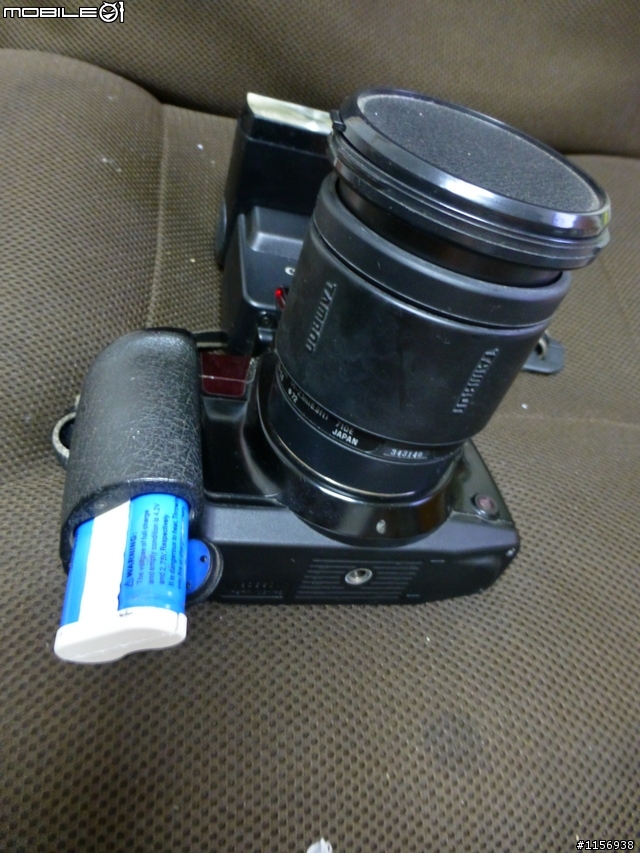

2002年購買數位相機前使用CANON EOS 10QD底片機配上騰龍200mm變焦鏡頭(約數位相機12X)。
用慣了數位相機十年後看不少人喜歡懷舊完底片機,加上小孩課本畫的都還是傳統相機,描述的用語還有底片就把封塵十年的底片機拿出來整理。首先要解決電源問題,啟動後看機器能不能運作與閃光燈搭配等。加上最近在玩數位相機超顯微拍照,就把底片機使用的騰龍鏡頭拿來倒接看看拍照效果如何。

ZS20/TZ30的合焦姓真好,幾乎什麼鏡片都可以合焦。跟倒街的騰龍鏡頭也可以合焦。只是這顆鏡頭比Z30大很多,重量更是威武。搭配起來需要有個鏡頭架才方便使用。

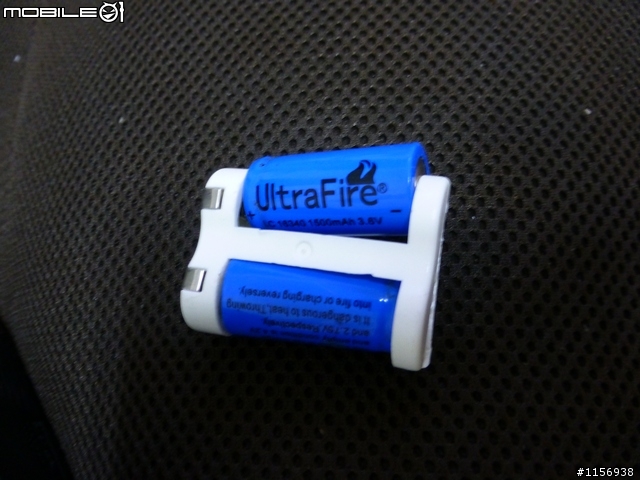

原機使用2CR5電池。經過拆解發現是兩顆3V CR123A組成的。拿16340充電電池充當使用。可以讓EOS 10QA開機拍照。但常出現BC警訊。經GOOGLE查到不少人改裝這款電池,但要用3V的CR123或16340充電電池才能正常運作。

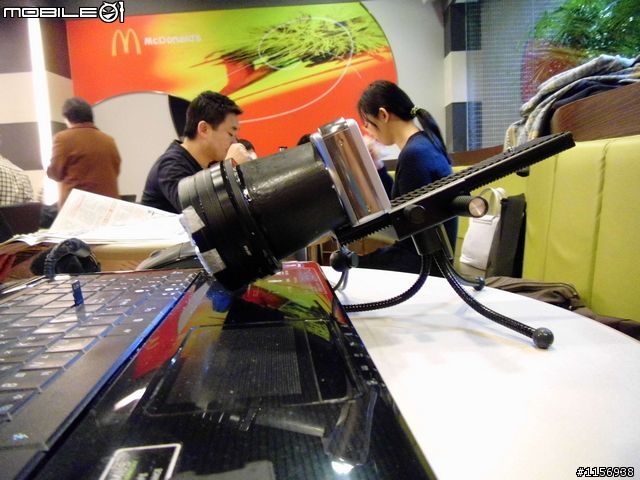

倒接自製的ZS20/TZ30套筒上,因找不到72mm-72mm雙陽環,只好利用水電膠帶黏接。接上了還滿穩固的。就這樣使用囉。

鏡頭後玉約20mm。倒接後的視域不大,若要沒有黑邊只有把ZS20/TZ30拉到20X。看到的畫面細節表現不錯,且表面細節細膩。光度太多問題只有另外設計超顯專用的調光環閃或環燈囉。

測試的主角是狼蛛蛻皮留下的殼。







一支T6光源、4X*3X*10X 72mm的組成的鏡頭




自製SMD雙環燈 4X*10X 72mm組成的鏡頭

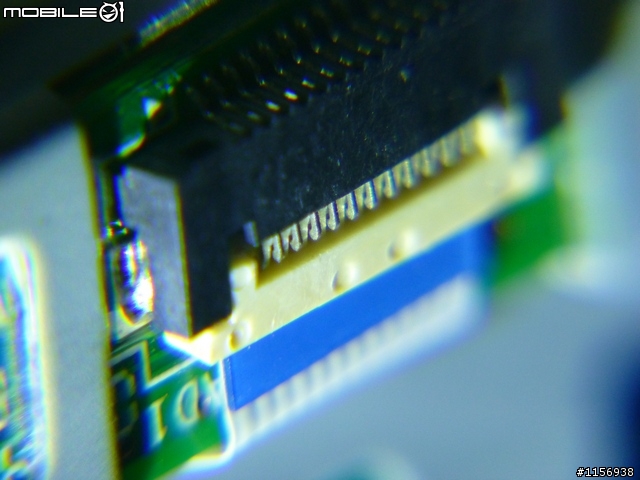

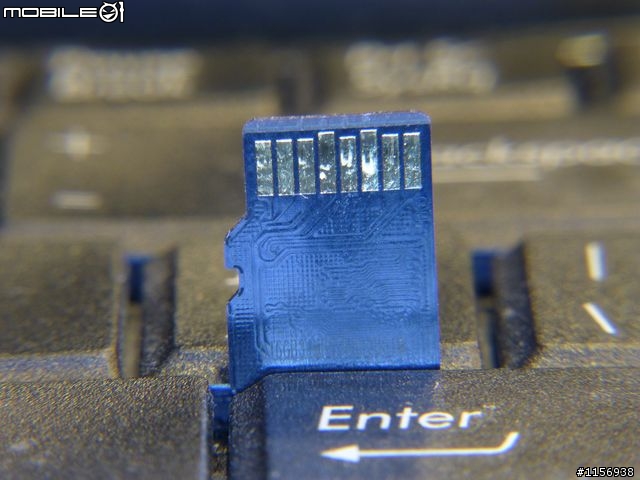

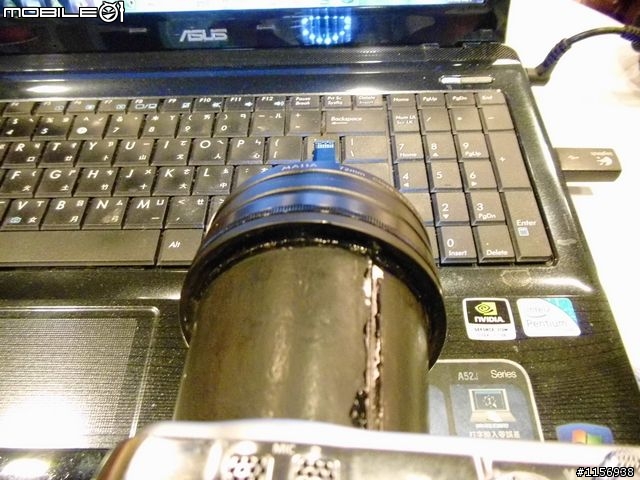

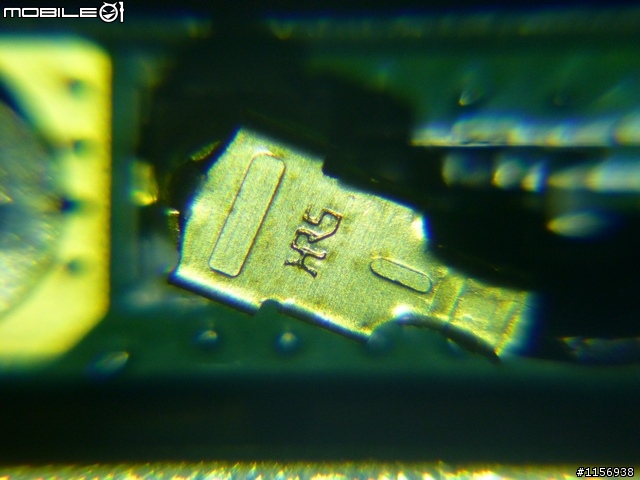

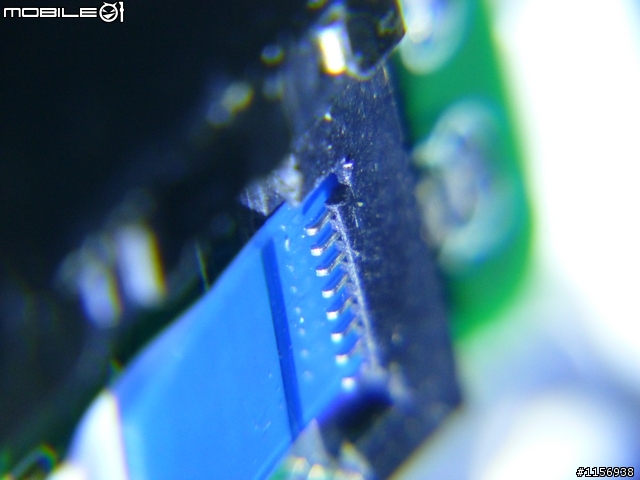

超微用來替代放大鏡,尤其可以錄影、拍照與監看合機用來看筆電、數位相機主機板的元件與電路、塵埃等方便有用,解像力、景深等更是可以[隨心所欲],減少拆板的頻率。

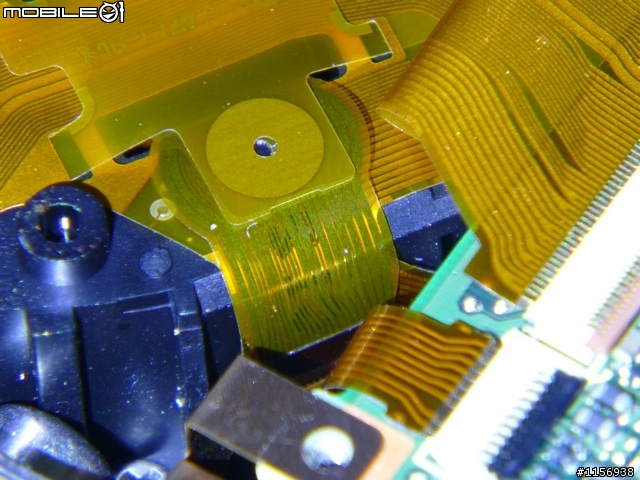

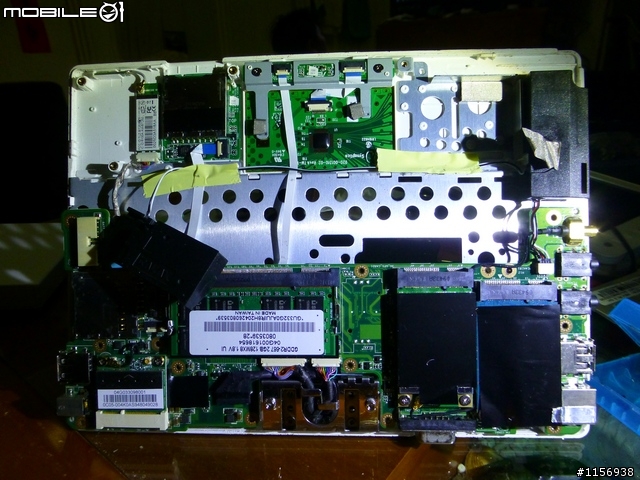

觸控電腦的主機板

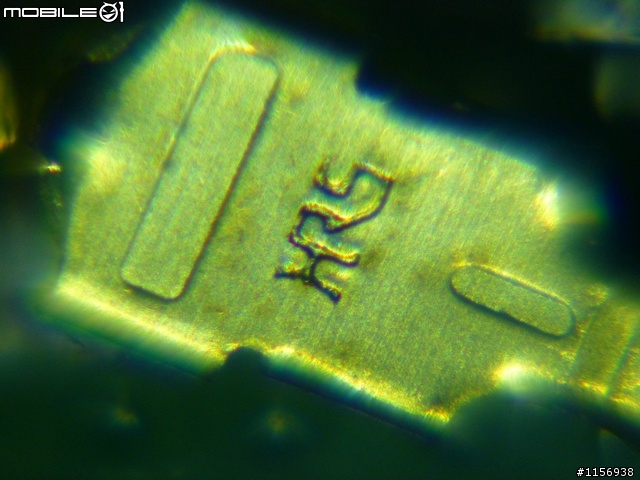

3C產片內臟不少[黃金],實體鼻屎大,經過超微後變成大金磚自我虛榮一下。

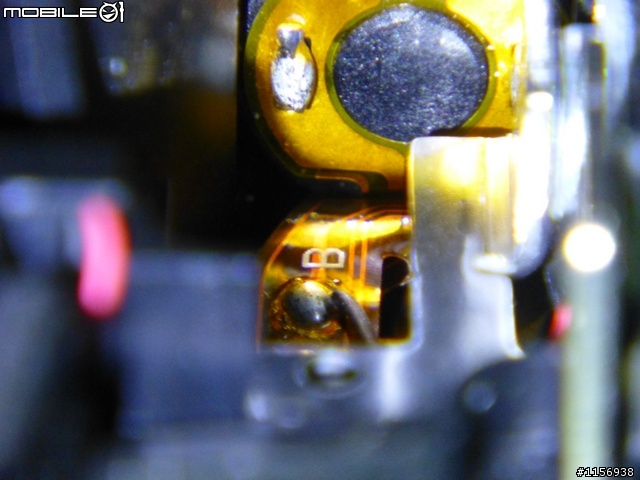

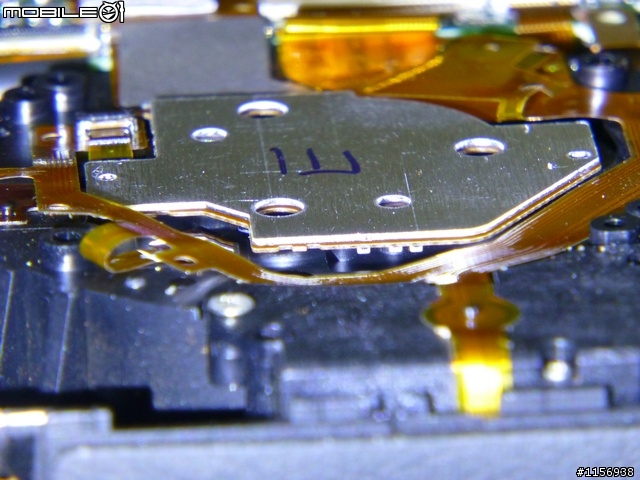

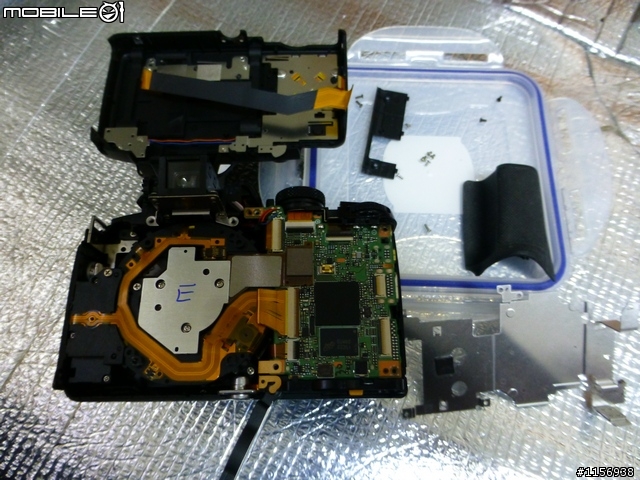

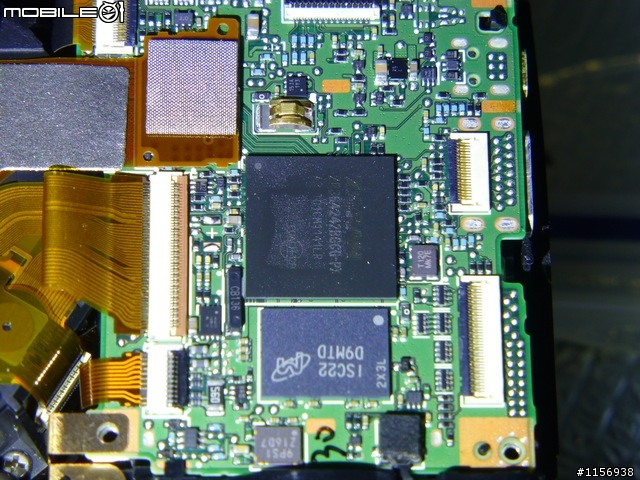

NIKON P510 數位相機主機板的超微檢查






看樓主文章獲益良多。

給有興趣入手的網友: 現在TZ30在日本很便宜,大約5000台幣左右,不過只有日文介面。有興趣的可以找找Yodobashi或是日本Amazon。
spider_ho wrote:
看樓主文章獲益良多。...(恕刪)


謝謝捧場。

台灣這邊的水貨幾乎賣光光,沒貨了。目前都是公司貨降價賣,已經破八千元了。公司貨七千五應該是最低門檻。

等新機吧ZS30/TZ40。官方公布的規格基本上沒什麼變化,但邊錄影邊拍照的拍照提高到13百萬畫素、手機按快門、地圖有方向標示等功能,算是補齊了別家有的功能。還缺少指定色彩的模式。

今年底這時候應該是ZS30/TZ40落價的時候。按照這系列相機的規格,年頭發表,年尾出清,公司貨價差約3000元,水貨約1000元。不在乎這樣價錢的人,只能先買先享受,猛拍照賺差價。年底用滿意再買2機3機的,是個CP直很高的拍照、錄影紀錄器。

如果你是全都錄的影像紀錄者,撇開光美學創作不談,巴掌大相機搭配一鏡走天涯,細胞、礦石結晶、星星月亮太陽、巨砲望遠(40X以上)、序列連拍、掃全景與一鏡魚眼等通通全包,這模小的相機組合,記錄過程中的身體負擔與相機操作便利等可以幫助不少的。如果要長時間紀錄,電池手柄的行動電源搭配假電池或者電池套,不影響到巴掌大的身段,更是如虎添翼(SDXC 64G=1萬張靜畫=464分鐘 1080p 影片=624分鐘 720p影片)。

多鏡片組合的1鏡=厚約7公分,可以隨意拆解組合。但要對鏡片組合出來的鏡像、光軸略有了解或者可以隨意亂玩

魚眼(72mm鏡片組合出來的魚眼)無法滿版,要滿版需要10公分以上半圓球鏡片。還沒找到這麼大的鏡片。



ZS20/TZ30原相機鏡頭的1X



ZS20/TZ30原相機鏡頭的20X


ZS20/TZ30原相機鏡頭的數位80X


外掛一鏡的望遠(原相機標示倍數4X)


外掛一鏡的望遠(原相機標示倍數20X)(相當光學40X,目前測試60X可以合焦)



外掛一鏡的望遠(原相機標示倍數數位80X)

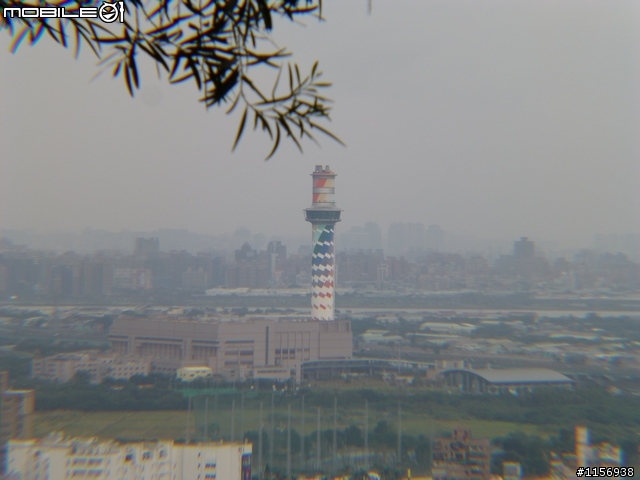

外掛一鏡的望遠(原相機標示倍數20X)當旅行中望遠鏡已經非常足夠(唭哩岸山頭看山下石牌捷運站,GOOGLE MAP測距直線約1100公尺,中午天色昏暗,手持拍攝)


外掛一鏡的望遠(原相機標示倍數數位80X)看捷運站月台上的動態


超微的效果各位可以參考樓上貼文

這台相機玩到現在,剩下水中攝影的長時間防水罩(套)囉還沒認真玩~

設定4小時續航拍攝錄影、1公尺海水海浪、奈48小時水中、攝影用鏡片鏡頭(一般相機防水罩採塑膠膜坊間通用、膠片(原廠壓克力),比較少攝影用玻璃鏡片當鏡頭的。防水套固定可以更換不同廠牌、大小的相機等。
