[藍日BLUE SUN 報春]射日傳--原2012/05/21 日環食(台大運動場)

原帖紀錄2012/05/21清晨日環蝕。
2012/05/29改為日相紀錄
使用NIKON COOLPIX P510相機，八德魔(巴德膜濾鏡) OD5觀測紀錄。

2013/03/05 因確定更改相機PANASONIC ZS20/TZ30射日，另在PANASONIC相機版開帖

射日傳第2部-PANASONIC TZ30/ZS20

http://www.mobile01.com/topicdetail.php?f=542&t=3235748&p=1#42182922

續貼日臉

巴德膜濾鏡的製作：

http://www.mobile01.com/topicdetail.php?f=540&t=2723855&last=35716703


---

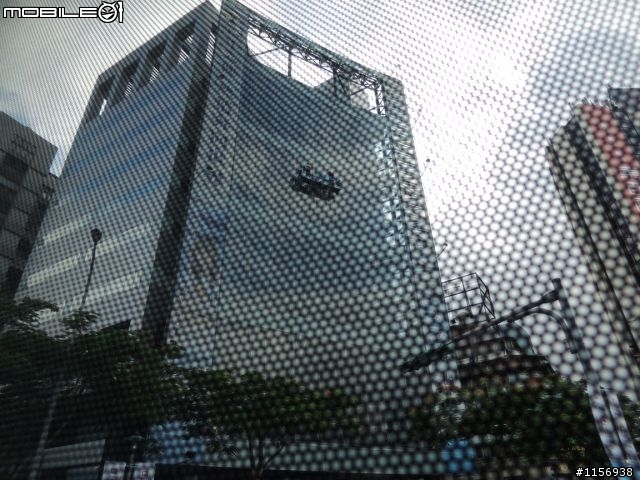

起床鬧鐘06:06醒來，打開窗戶看到台電大樓反射日光，趕緊起床，衝衝衝，衝去台大運動場喔。

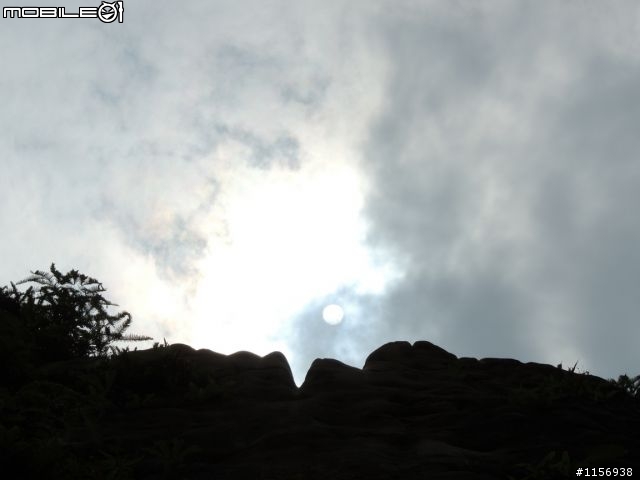

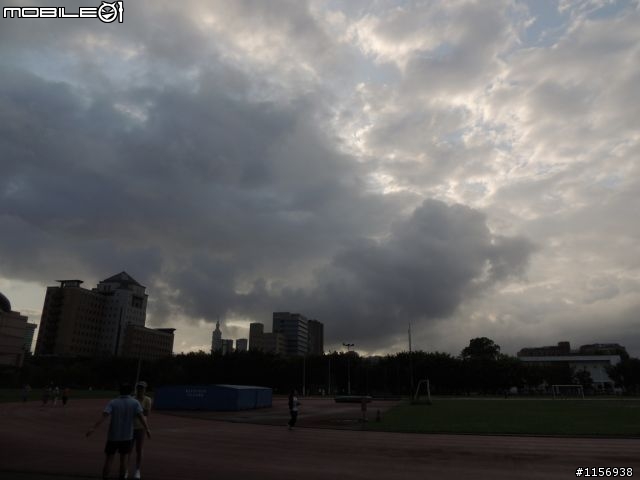

一腳跨過新生南路、台大矮牆在司令台旁就定位，已經錯過日環蝕了。雲在拍日月籃球....

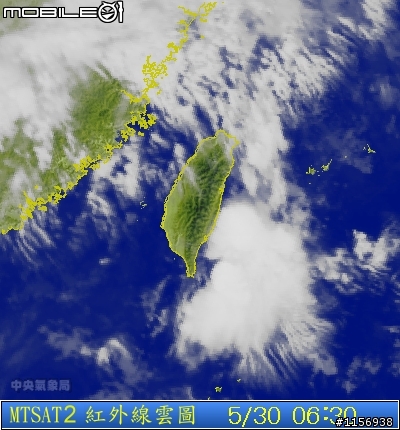

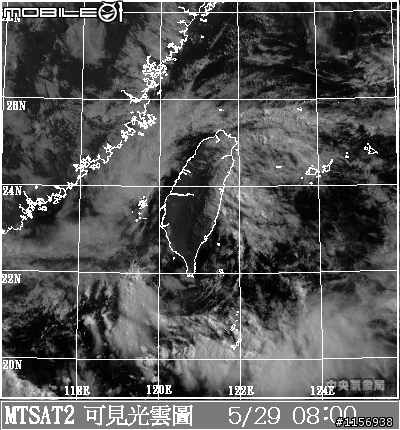

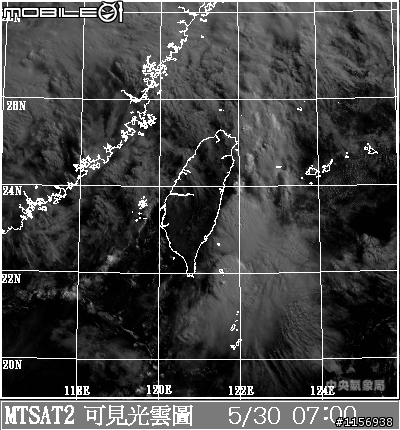

05/20看過23時國際交換天氣資料，研判隔天早上海陸風交換前應該可以看到剛在升起的日頭。
開始準備觀察日食的濾片:金屬膜光碟片。為了忠實記錄太陽可見光，決定採用絕美精緻的西德產1989年生產莫札特KV626 白金CD音樂片當濾片，為了保護這片CD，只能一手拿CD片套住單手操作P510相機的伸縮鏡頭。


保護相機用的CD濾光片

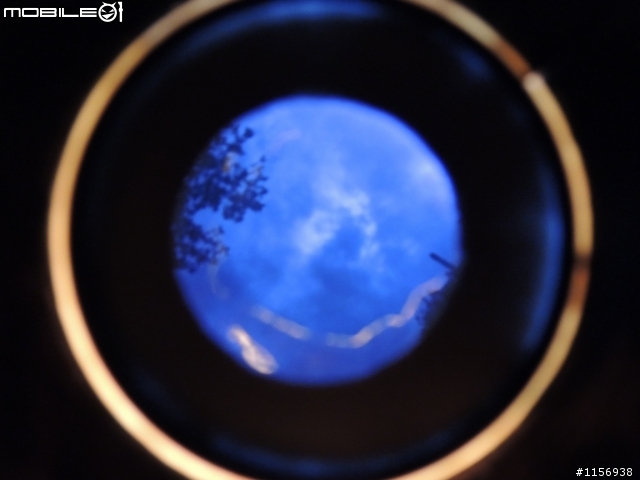

透過CD片拍拍攝環狀日光燈的情形


演練單手操控P510伸縮鏡頭的技巧


42X的按快門的穩定度OK



2012/05/27補自製巴德模濾鏡

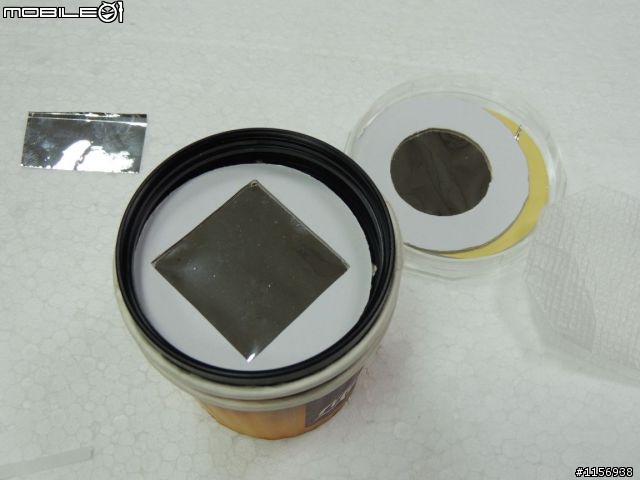

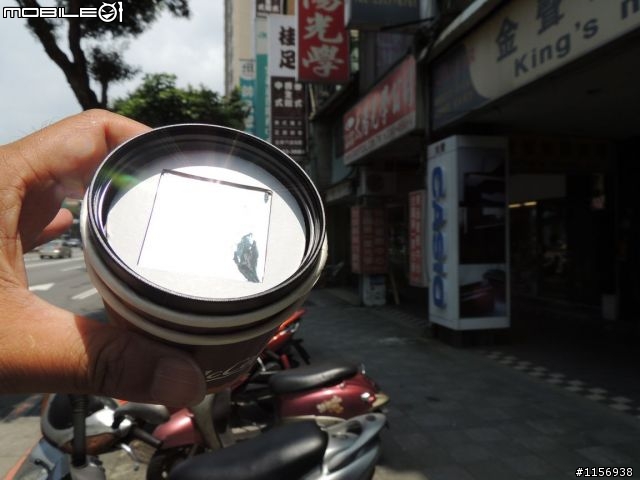

完工的自製巴德模濾鏡與套上自製套筒的情形。旁邊多餘的巴德模已經有用途。都沒浪費。


店外射日馬上見效。42x 白帥帥的


42X+2數位 可見太陽黑子 P510鏡頭拉到最長所需對視幅只需2公分。



PS.美國NASA太陽動態實驗室 http://sdo.gsfc.nasa.gov/data/

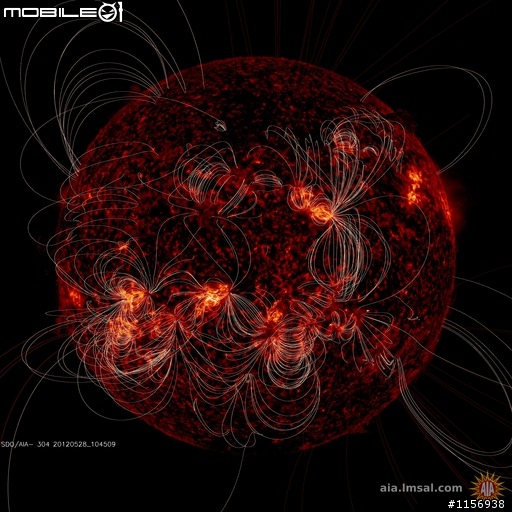

美國太陽動態觀察實驗室SDO

48小時內太陽表面動畫
USA SDO 最新48小時太陽表面動畫
http://sdo.gsfc.nasa.gov/assets/img/latest/latest_1024_0304.mpg

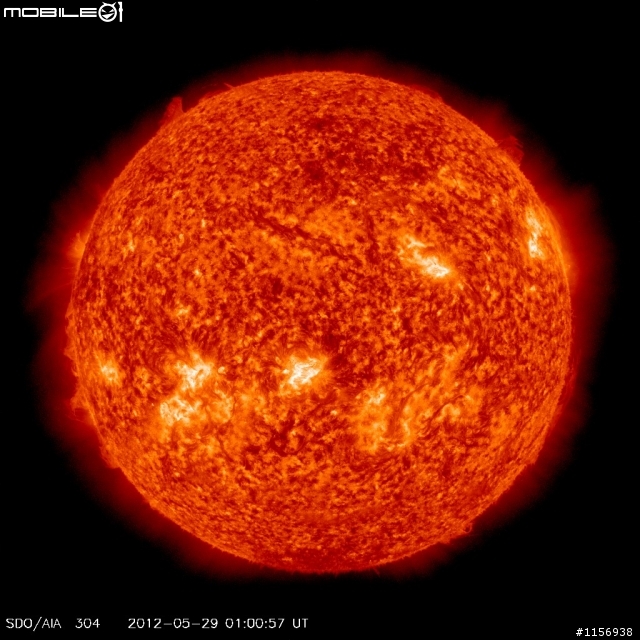

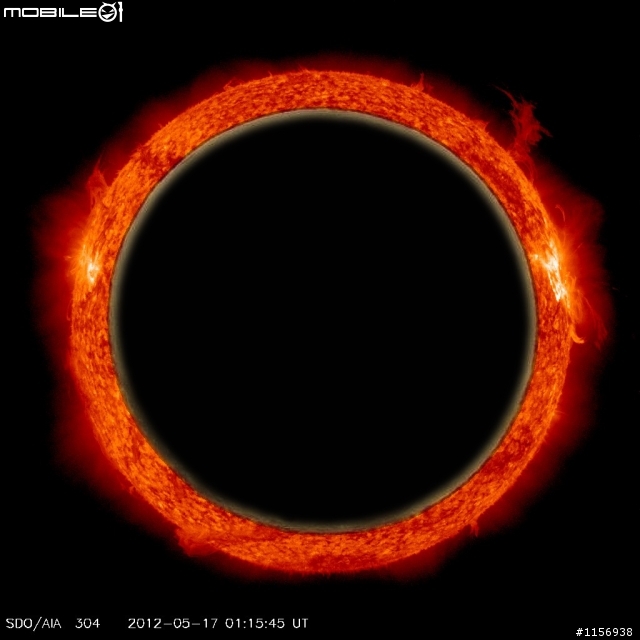

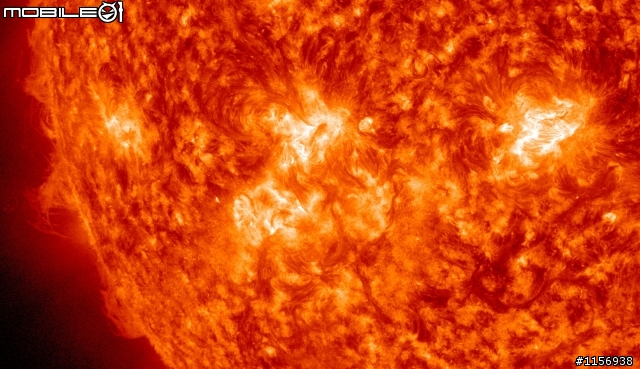

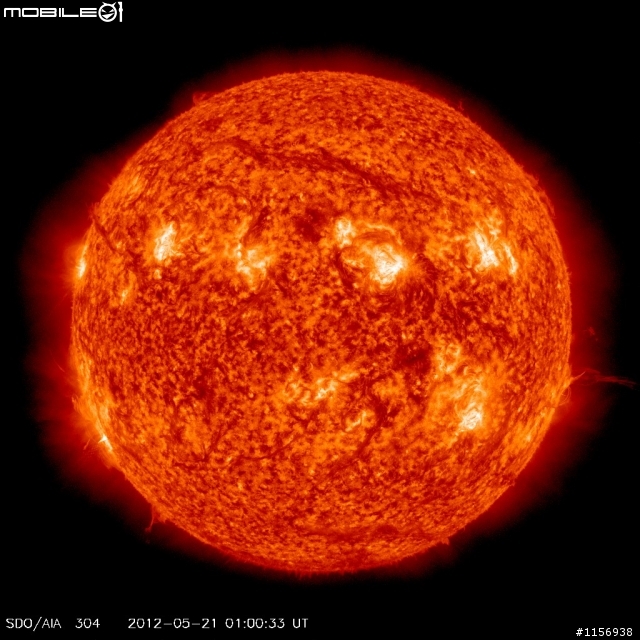

即時太陽表面AIA 304

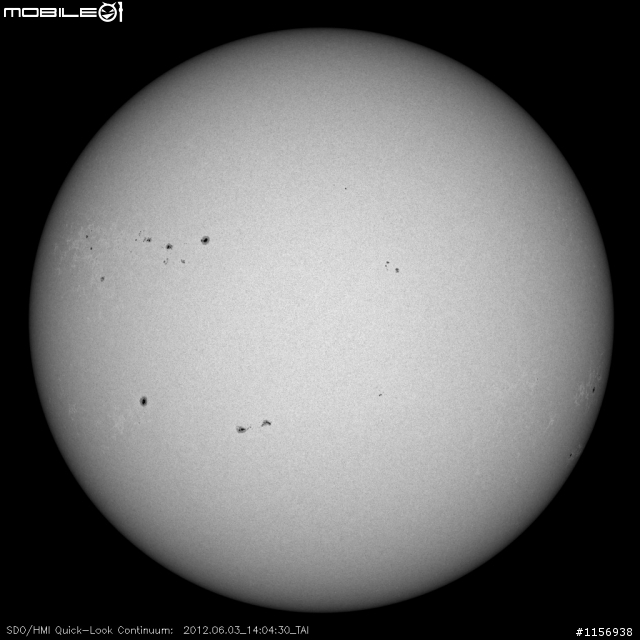

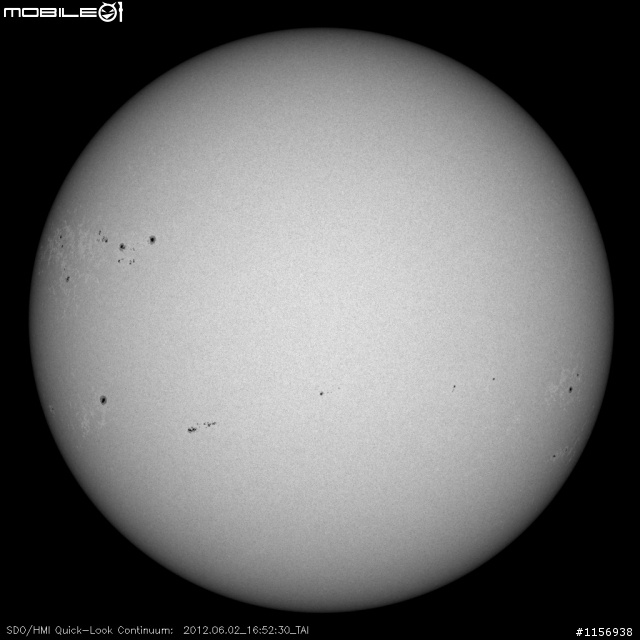

及時太陽黑子 HMII


因SDO的黑白HMII沒有更新，因此連結彩色版做比對2012/07/27


---------

以下整編自拙作另一篇貼文：20130607整理

http://www.mobile01.com/topicdetail.php?f=540&t=2723855&last=35716703

2012/05/27

為了收集市面上可以射日的各種濾片，跑了一趟版上網友提到的台北市太陽光學，購買號稱目前在地球上觀察太陽濾膜的最高等級的巴德模BAADER AstroSolarFilm。

巴德模分為OD 3.8與OD5。OD3.8透光率萬分之三，用於太陽觀測攝影用。OD5透光率十萬分之一，用於肉眼直接觀測太陽活動用。且透過巴德模看到的太陽是最接近肉眼所見的白色體。

太陽光學所賣的巴德模，跟老闆娘求證是OD5，零賣每片25公分*25公分400元台幣(台灣最便宜的，比中國賣的還便宜2成，中國遊客逛光華商場買相機別忘了在台灣帶一片德國原廠的巴德模回去)。
在去之前，已經製作了可換式72mm濾鏡套接紙片，與攜帶現場製作的切割尺與美工刀，去到店裡時，剛好有塊12.5公分*25公分，老闆娘收價200元。給錢之後在店裡切割5公分的巴德模直接套上預備的紙還，馬上到店外人行道射日，順便把效果給老闆娘瞧瞧，並建議他們除了賣光學望遠鏡之外，一些內建大砲功能的數位相機如NIKON P510等，可以一起賣。畢竟使用數位相機觀察太陽月亮比光學望遠鏡方便很多。

老闆大手一揮整捲巴德模，這卷巴德模比起千足金膜還貴上許多。
裡面那小塊我買了，解決了多餘巴德模無法處理問題。

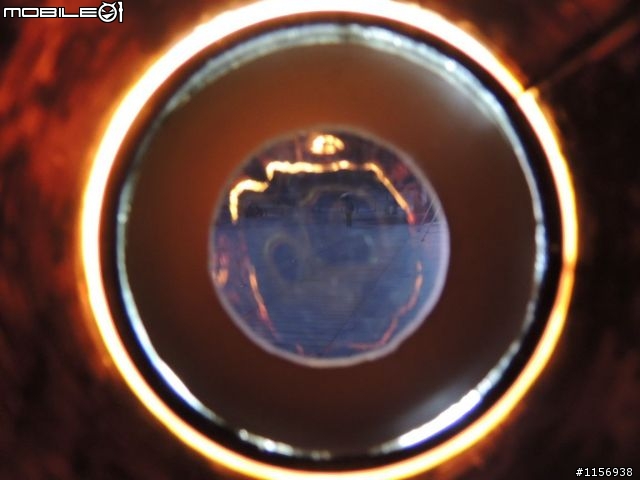

預備好的72mm紙環內圓與內方與切割好的五公分見方巴德模。直接黏貼上去。


完工的自製巴德模濾鏡與套上自製套筒的情形。旁邊多餘的巴德模已經有用途。都沒浪費。


店外射日馬上見效。42x 白帥帥的


42X+2數位 可見太陽黑子 P510鏡頭拉到最長所需巴德模視幅只需2公分。若作為創作或拍攝強光場合如鋼鐵廠、焊接場、火山爆發、雷窩等強光場域，建議使用寬大方塊巴德模。當然每片巴德模的成本可能是100元以上)。



巴德模直接反射太陽，陰影均勻灰黑


除了觀看太陽活動外，巴德模也可以當作影像創作的元素之一。在樹下觀察太陽，藍色畫面喔。


從此之後，天天天藍天天射日了。

PS 市面上一片塑膠套環72mm巴德模濾鏡售價約600元。自製紙環巴德模一片成本約40元新台幣。(筆電、電腦螢幕薄片紙箱等有耐震耐壓與國際運輸需求等蠻適合做紙環用。


巴德模下的各種人工光源透光測試

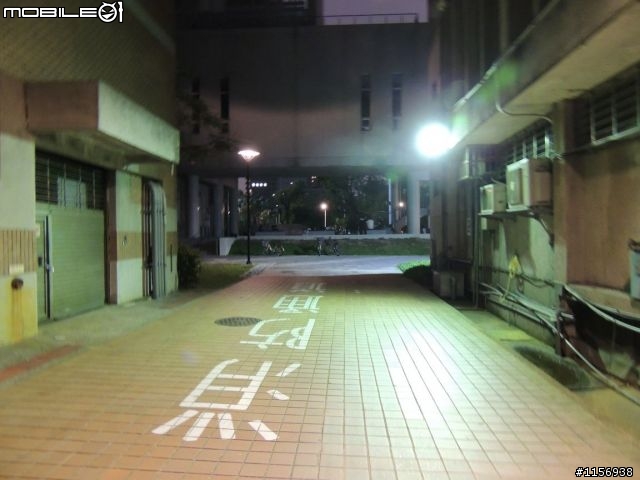

巴德模OD5觀看人工光源如鎢絲燈燈泡只會看到鎢絲燈絲。在台北市幾乎找不到透明鎢絲燈泡可試。還好台大不少光源可以測試，包括單車族暴閃的LED燈當路燈用。

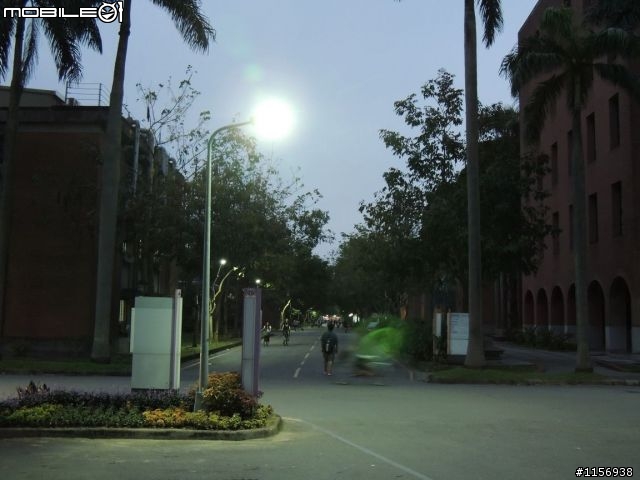

LED路燈


巴德模LED 情形

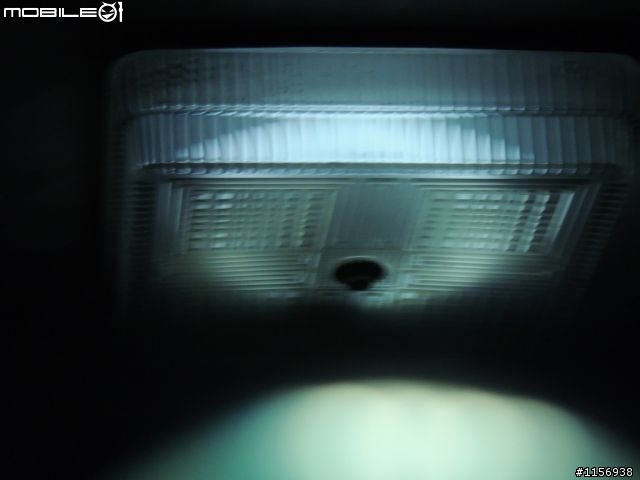

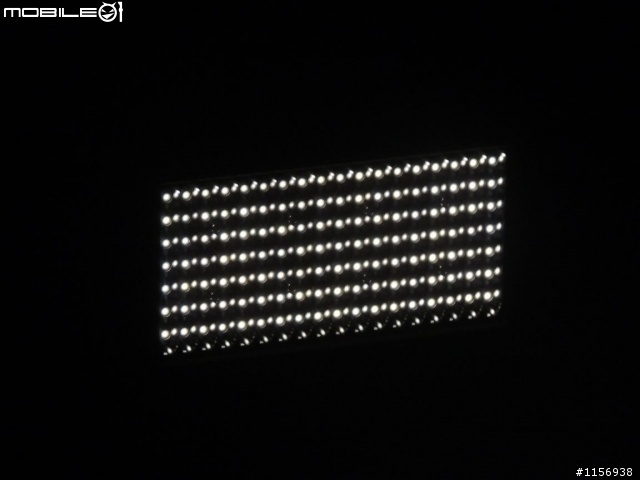

42X只看到LED路燈組內的發光體


水銀燈


巴德模水銀燈情形

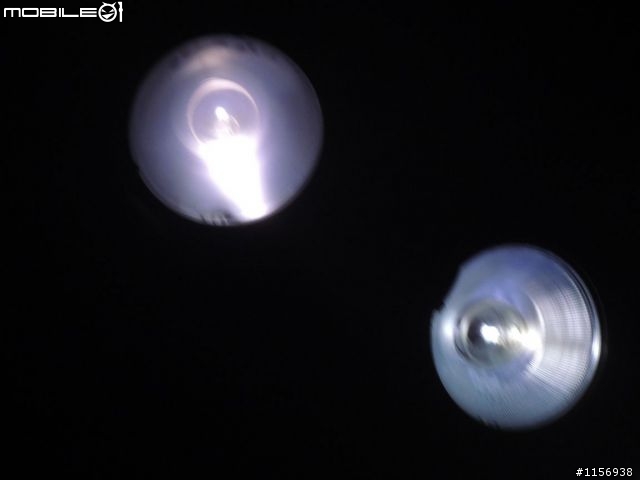

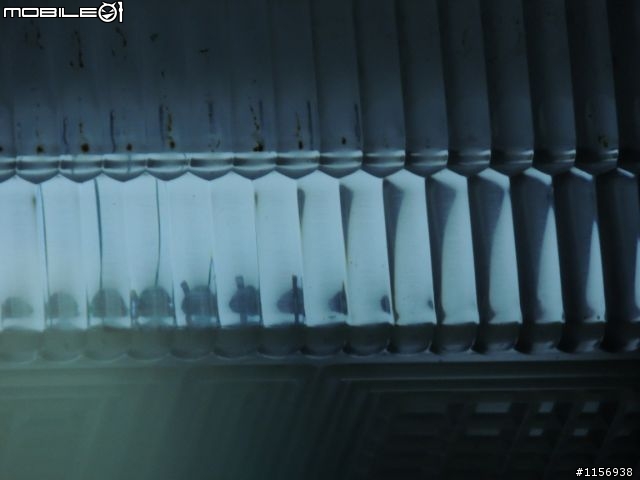

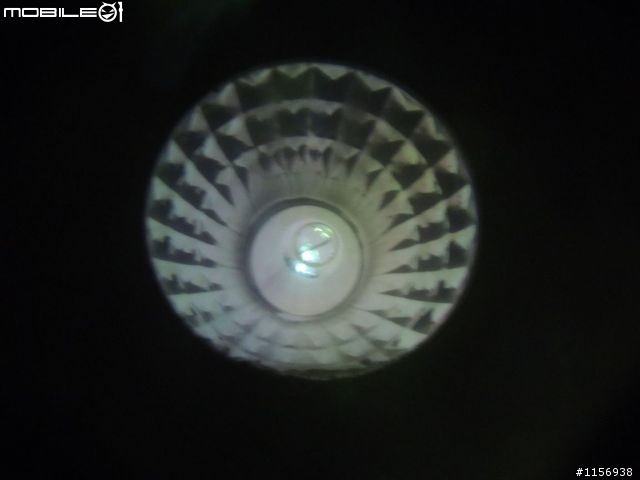

42X看到水銀燈泡與折射燈罩

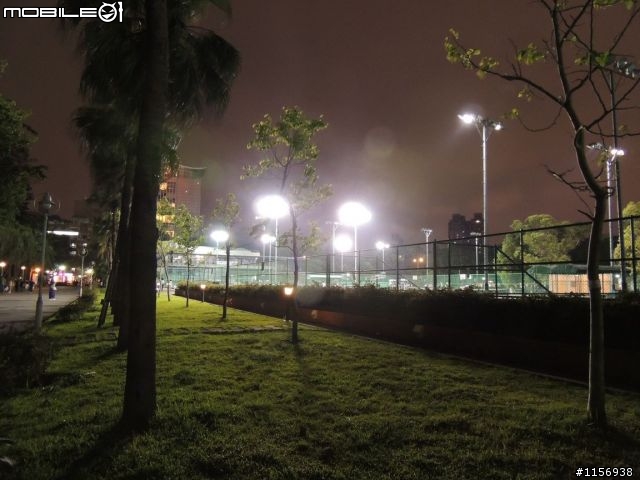

台大網球場大燈:號稱最常見的最強的人光光源需要照亮全球場
三種不同距離看球場大燈






巴德模之球場大燈只剩亮點


拉近一點看單一一組大燈


42X燈具正視與旁視

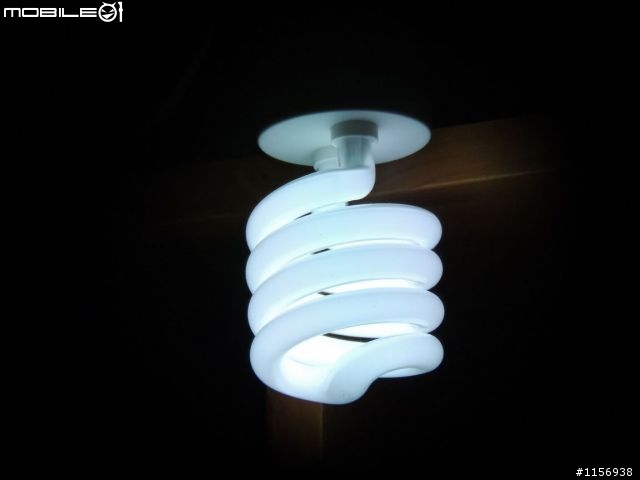

巴德模看白光省電燈泡


白金光碟片看白光省電燈泡

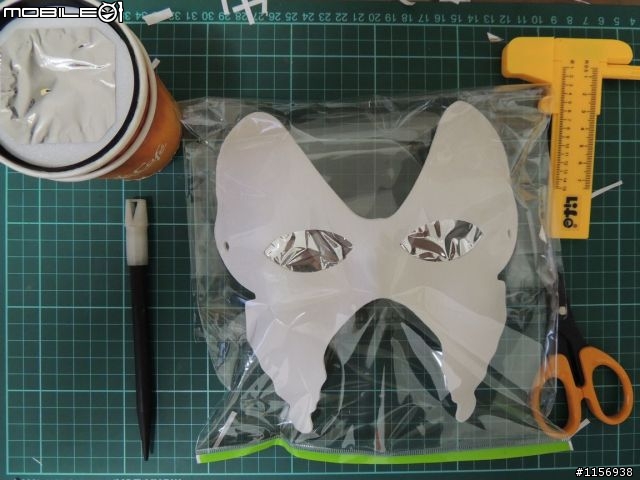

剩餘的巴德模拿做製作觀看太陽活動日蝕與星體凌日的面具(小犬要送給朋友的見面禮)
