[分享] CANON S100 自行拆機清入塵

首先，這台平輸的S100買來已經超過一年，也過保固了...
也是中鏢過 [鏡頭錯誤] ...
修理過兩次，第二次(去年10月底) 送日本修完之後
到目前還沒有故障過...(真是慶幸阿）

上次帶著他參加路跑
邊跑邊拍，不小心就把他摔到了
不過還是可以正常使用中...
過了兩天後

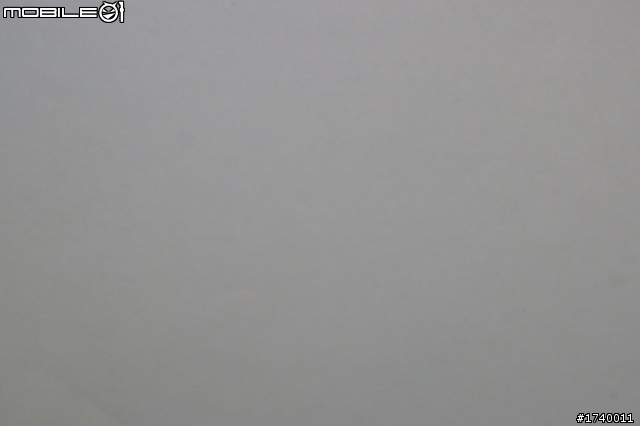

卻意外發現豆點大的...塵點


---------2013/1/10 23:00補充-----------

有鑑於 許多板友沒看到塵點
在附上另外一張....對照 應該就清楚很多了吧~
---------------------------------------

由於已經過保固了...
所以就興起把它拆機自己清入塵的念頭

因為這是小弟 第一次拆DC來清入塵
單純只是分享給各位版友...
如有錯誤請指正，病請鞭小力一點...



首先先把外殼的螺絲釘記錄一下

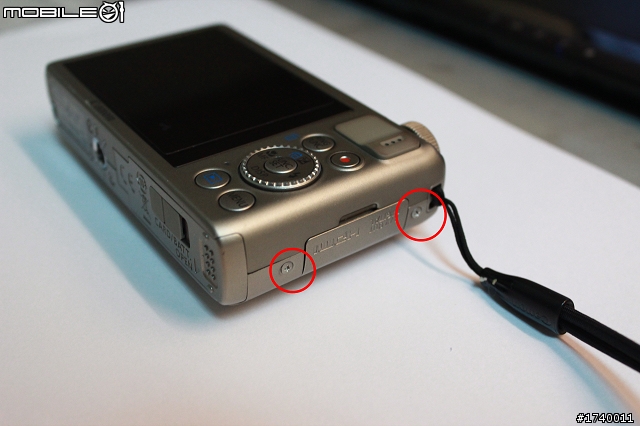

下側共2個

可以看到S100左下角已經有點凹了....


左側2個



右側也2個



拆完之後 把外殼卸下
其實還蠻好拆的~~~



第二輪

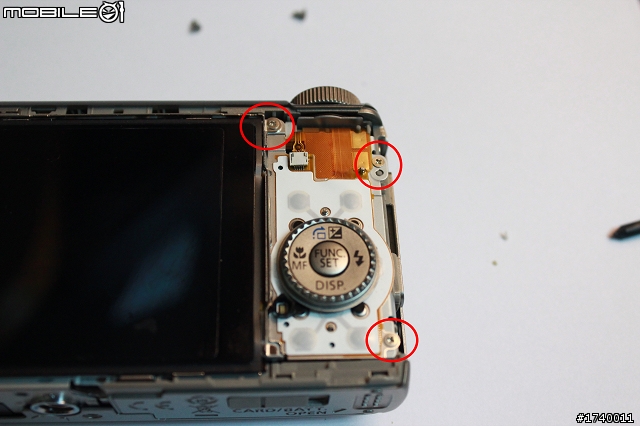

在功能轉盤周圍有三顆螺絲要拆
右邊兩顆，以及固定的金屬L型1顆


拆掉之後，可以把金屬L型柱狀物慢慢的拿下來
好像是固定LCD面板以及壓住線路用的

慢慢地 可以將LCD以及右側的功能旋轉盤 整個往上翻
建議可以拿個橡皮擦墊在相機的上方，可以讓接頭比較不會脫落


上圖: 已經可以看到CMOS的外側了

接下來就沿著上圖的三個釘子的位置拆掉螺絲

這時候個地方要注意
就是螺絲釘旁邊有透明的膠狀物體
固定用的....用扁鑽輕輕的將其清掉，這樣螺絲釘會比較好拆掉



其實CMOS不太好扳開
可以用2個細扁鑽 慢慢的扳
就可以撬開了~~~
撬開之後!!!!

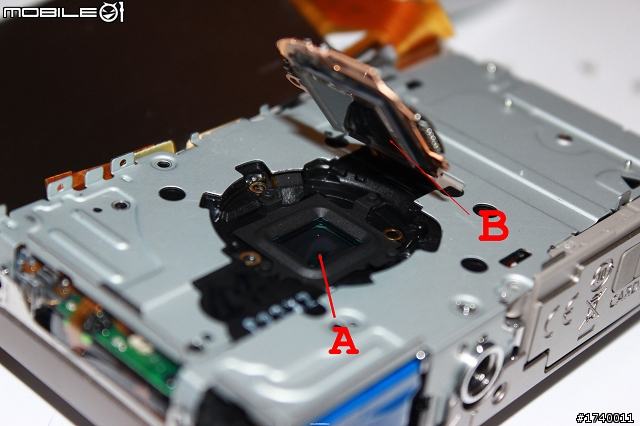

上圖可以看到
A處 有一塊薄薄的玻璃片 綠色的濾鏡 (應該是低通濾鏡吧?)
<有誤請版友指教....XD>
B處 則是入塵的CMOS

=> 用 火箭吹球 以及 果凍筆 稍微清一下
(如何清入塵不是本篇重點...所以這邊跳過)

PS. 低通濾鏡很容易破....請小心不要用果凍筆去黏它阿...

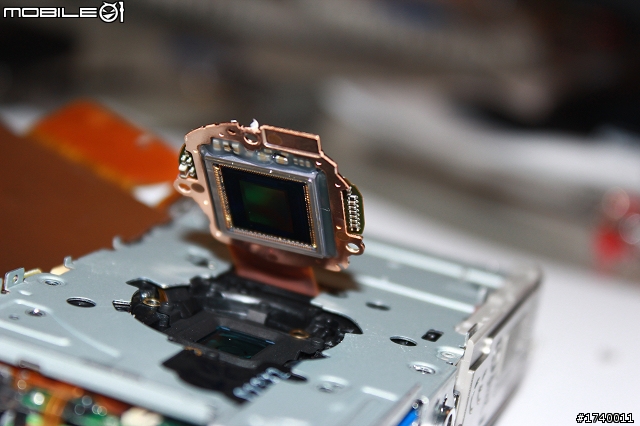

換個角度...


清完之後，請反過來重複上面步驟
將S100組裝回去

以下是清完的結果


嗯...很滿意~ XD


這篇單純只是把S100拆機分享給MOBILE01的版友們~~ (反正已經過保固了...)
網路上好像還沒有類似的分享文

當然如果依照上面的步驟清完之後
相機有任何問題，請自行負責阿~
