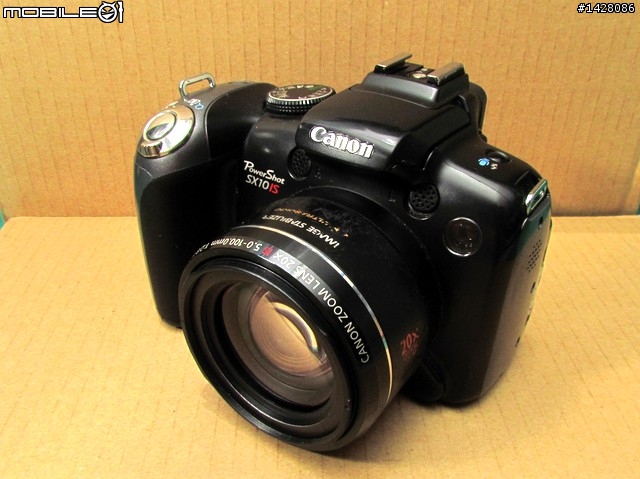

有鑑於之前也拆開清過 IR 濾鏡，這次準備死馬當活馬醫...
(其實根本是手癢想把 SX10 脫光光...)
以下說到左右時，以相機本體為主方向，
鏡頭為前，記憶卡插槽、握把為右。
左側開門先，五個螺絲。

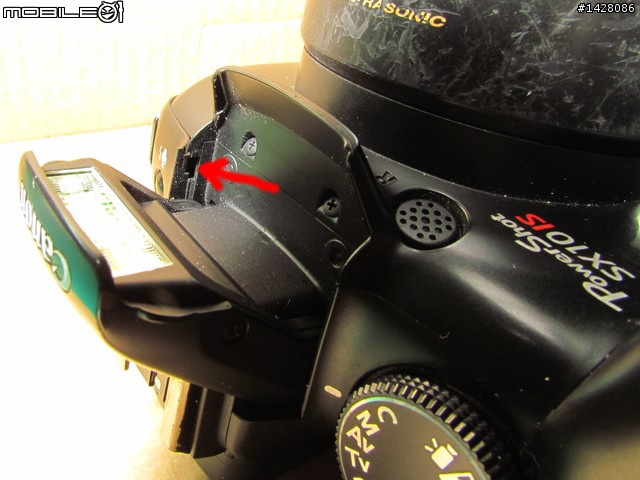

閃燈打開，小一字撬起卡榫。

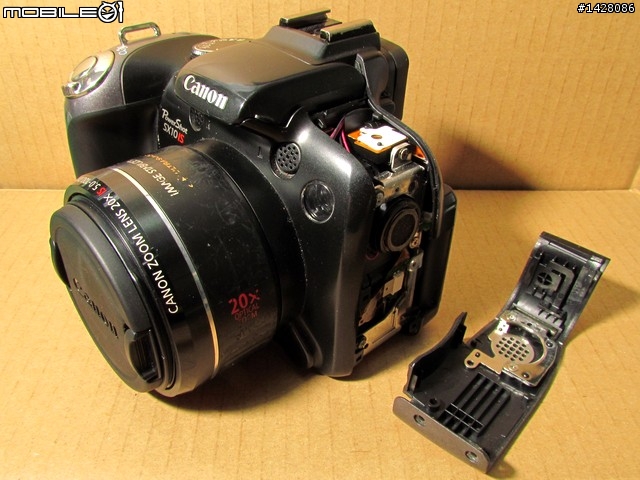

左側板即拆下。
接下來拆背後。

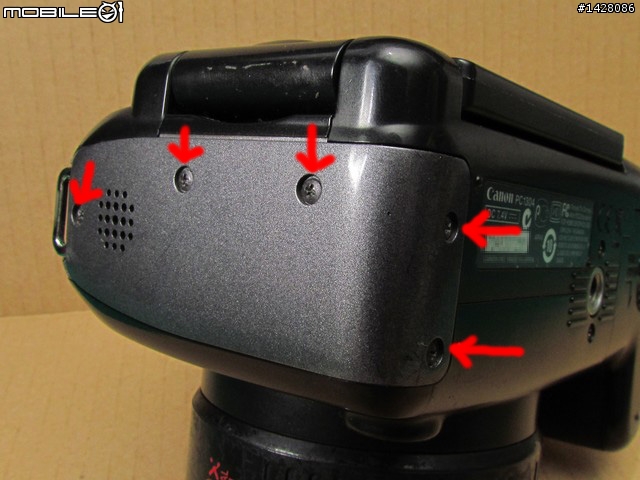

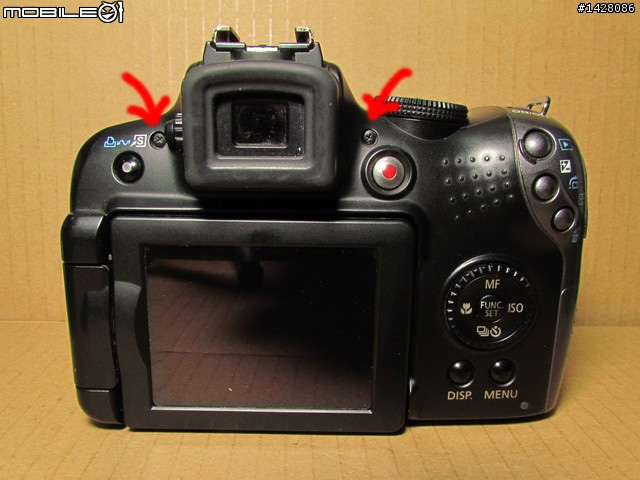

背面兩個螺絲拆下。

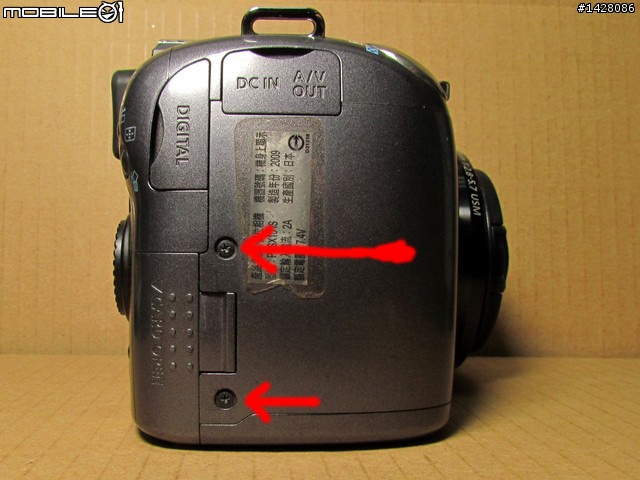

右側兩個螺絲拆下。若要單拆背板(清 CCD 或玩 IR 濾鏡)，下面的螺絲不用拆。

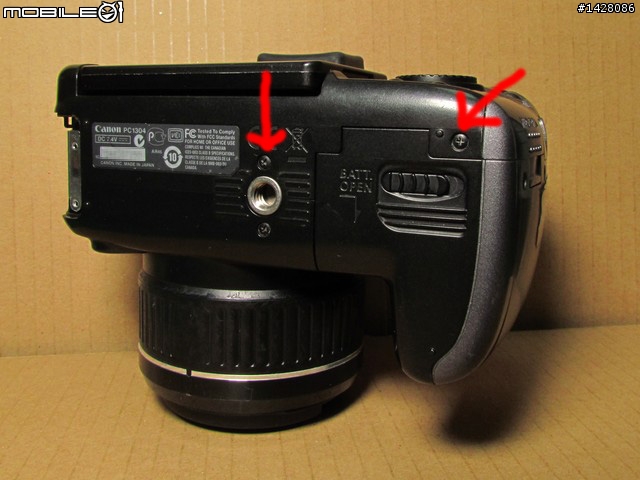

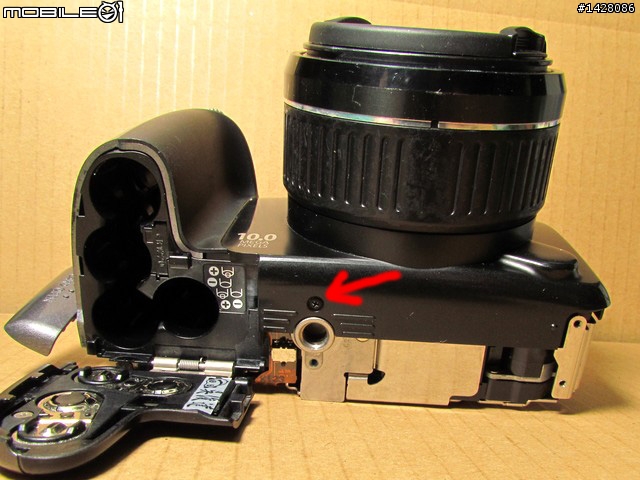

底部兩個螺絲拆下。
翻轉螢幕開到 180 度，手抓著整個背部稍微搖一搖就可以鬆下來了。

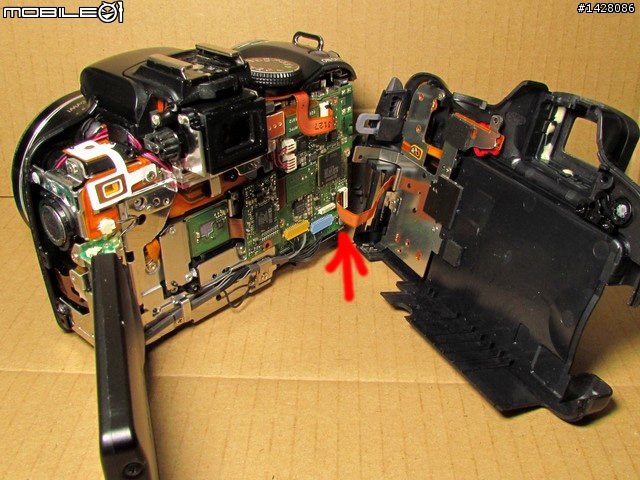

要整個背板脫離，用電子鑷子把排線輕輕拉出即可。

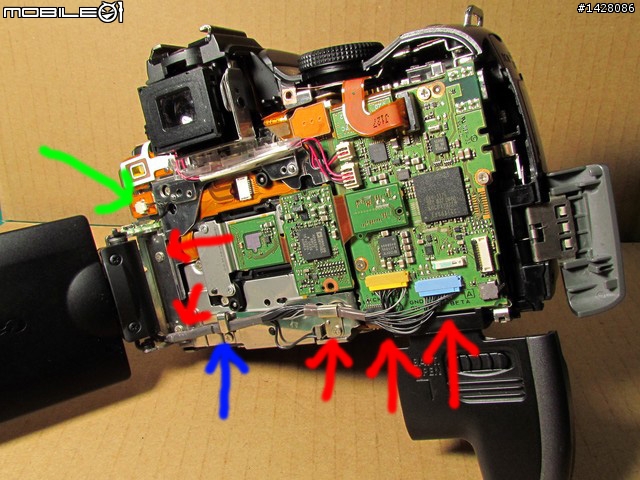

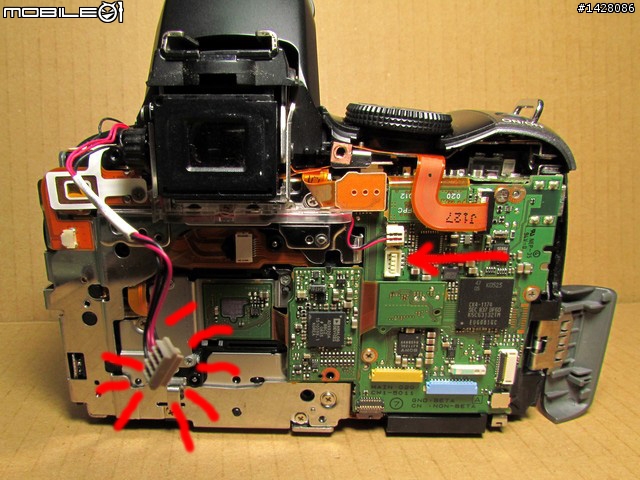

拆翻轉螢幕，順序由右至左：
1. 以鑷子小心把藍、黃接頭退出。
2. 壓板螺絲拆下。
3. 藍色箭頭螺絲不用鬆，把線由下方退出掛鉤即可。
4. 綠色箭頭的接頭同藍黃接頭方式以鑷子退出。
5. 拆下最左側兩個主支架螺絲。
整個翻轉螢幕機構即可卸下。
拆前面板：

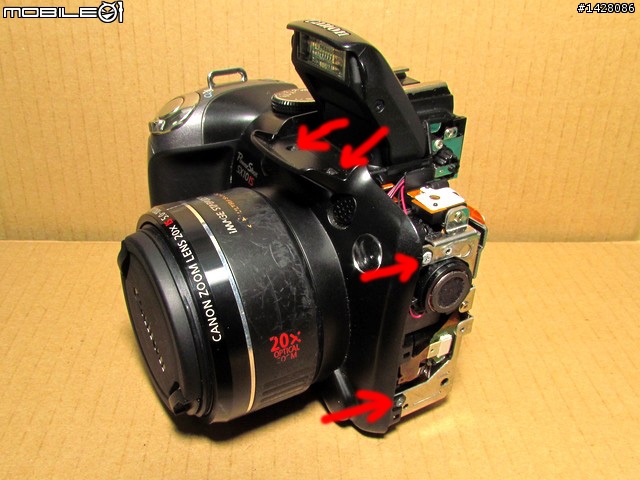

左側兩個螺絲，閃燈下方兩個螺絲。
底部一個螺絲。
拆除麥克風匯流排接頭，並小心繞過透明線槽取出，
之後抓著整個鏡頭外蓋即可將前面板卸下。
(這裡忘了拍照)
準備拆除功能轉盤、開關與快門功能面板。

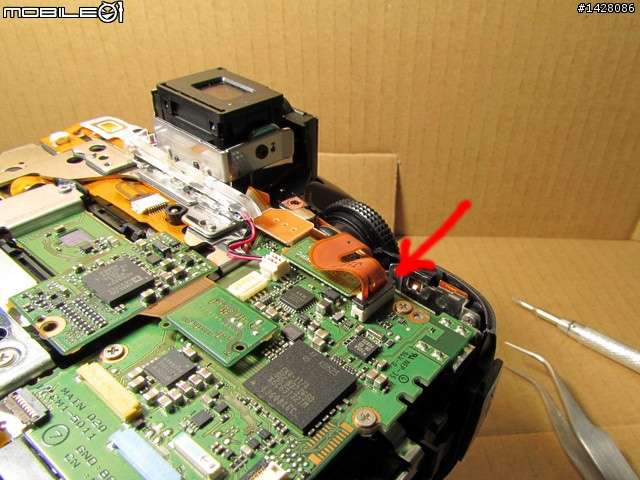

同背板排線處理，以鑷子將排線退出。
前面兩個螺絲。

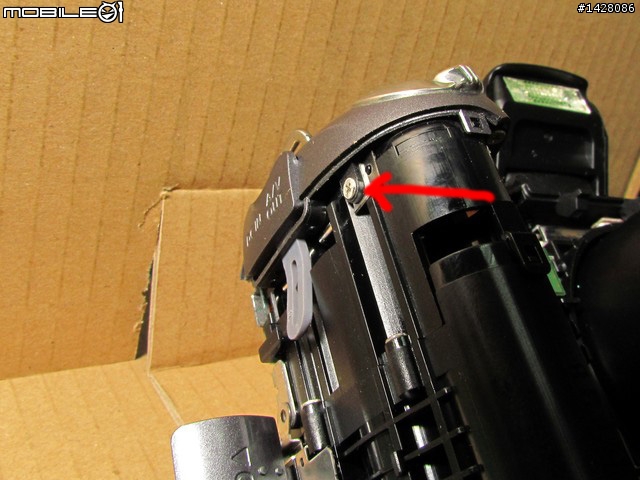

右側一個螺絲。
接下來小心從閃燈右邊內側，
以一字起同左側板處理方式即可將功能面板上方撬出，
再小心閃過AV端子與麥克風接頭兩支圓筒即可取出，
這部份需要一點耐心取好適當的角度才可取出。
(這部份也忘了拍)

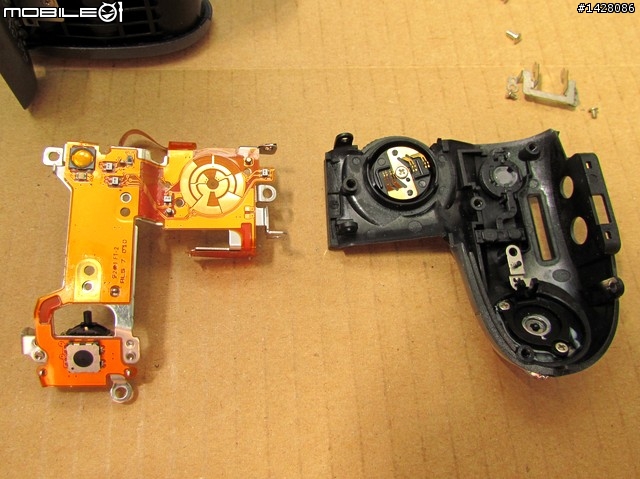

快門、開關、功能轉盤面板取下後，拆掉六個螺絲分開就是長這樣：

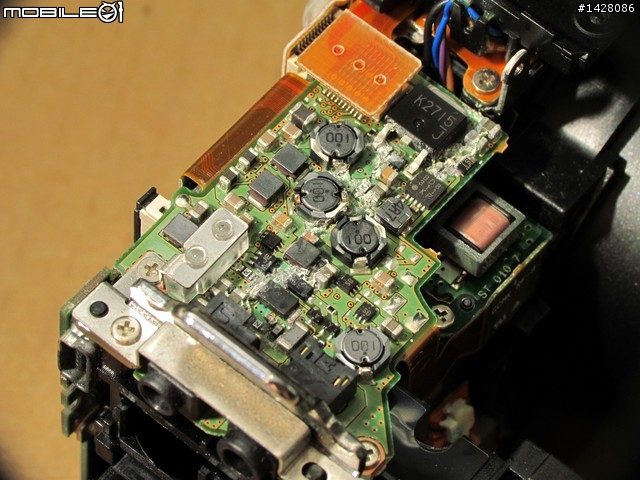

這次讓 SX10 脫光光的主角：
看不清楚嗎？那再靠近一點！
這台 SX10 跟著我上山下海，
就記憶卡的編號來看快門數應有兩萬三千多張之譜。
健行快走爬山登頂，流著汗也是拿在手上拍照。

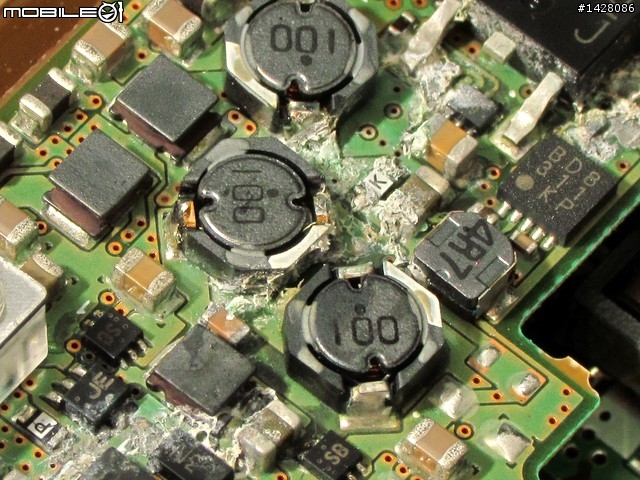

這次可能進水進得太過分了，整個電路看起來像燒掉一樣...
開不起來似乎也是理所當然的了...
但還是那句老話：『死馬當活馬醫』，
刷子清一清，試試總比不試好。
到底 SX10 有沒有死透呢...........
嗯...

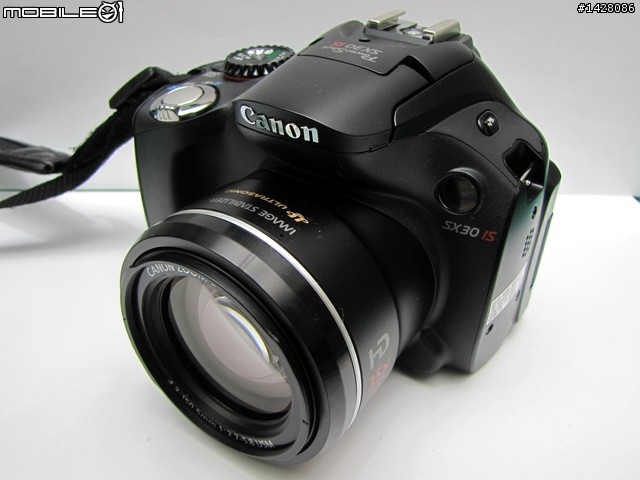

讓我們來看看這次拍拆解 SX10 的相機是...
老實說 SX10 救回來之後有點困擾，
這樣就變成有兩台長焦數位相機了，沒人這樣搞雙機流的吧...
全部裝回拍了 SX30 後，
再度拆了背板，這次想玩點別的。

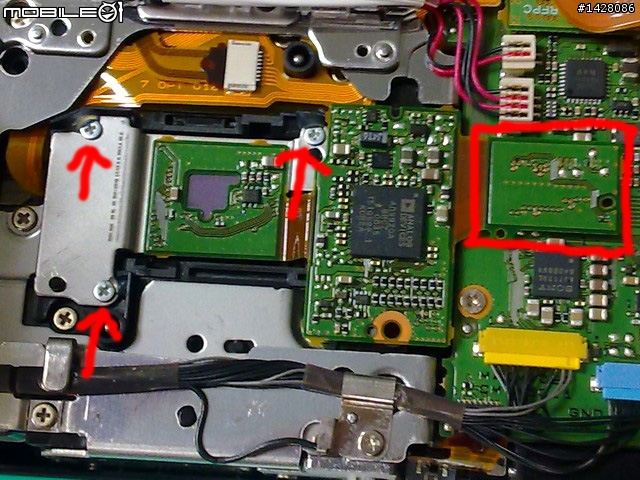

背板拆掉之後，先把右邊方框的整片接頭小心取下，然後拆下 CCD 支架的三個螺絲。
取下 CCD 的時候注意底下有 2 ~ 3 個彈簧與圓銅墊片，小心別掉了。
(這張是上次清IR濾鏡用手機拍的)
(會說 2~3 個是因為我不確定上次拆的時候是不是掉了一個彈簧，因為有三個洞，可是這次拆只看到兩條彈簧...

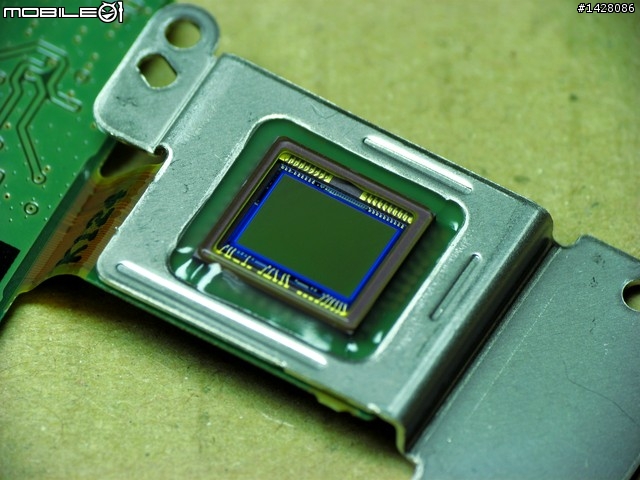

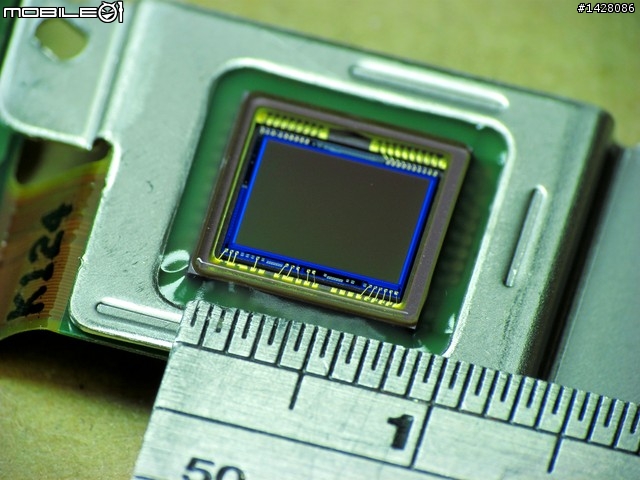

)來看看 SX10 的感光元件：
尺來～！

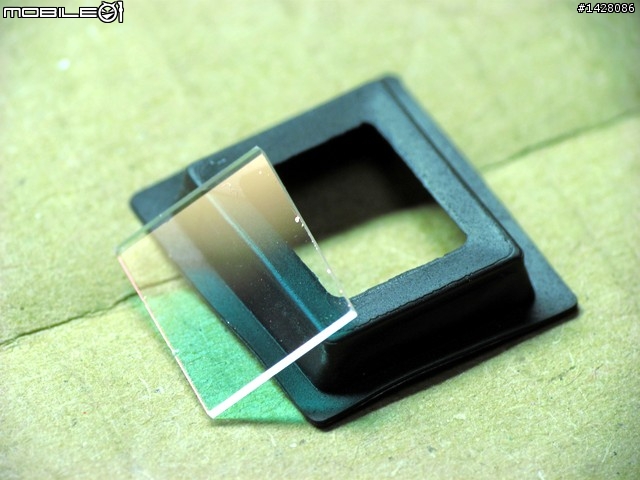

取出IR濾鏡：
取出 IR 濾鏡後，在室內用日光燈或用閃燈無甚稀奇，
但到外面拍看看：
SX10 暫時會權充紅外線攝影用機了...
若有同好的 SX10 也想死馬當活馬醫，可以參考以上的方法。
我運氣還不錯，居然沒拆壞...
讓大家看了 SX10 的脫光光照片...
