或許對各位能有所幫助,PM小弟拆解手機問題的網兄們
也請詳閱全文之後有問題再PM提問小弟~
提醒:自行拆機會導致保固無效,請自行斟酌~
本篇文長.圖多 (拆解圖共 79 PICS)...還請海涵.無耐心者請按上一頁~
要轉貼的鄉民,請自行取用...出處啦作者啥鬼的...小弟不是靠這一行吃飯!
所以...隨便你
這種小事就不用再PM問我了
OK~那我們就開始吧!
首先請準備下列工具
五星形螺絲起子.小夾子(尖頭請先磨頓一點) . 小刀(一樣把刀尖磨頓)或一字型螺絲起子皆可 . 不要的卡片一張(對自己指甲有信心的就不用卡片) . 薄型雙面膠帶及膠帶各一捲(沒拍到)

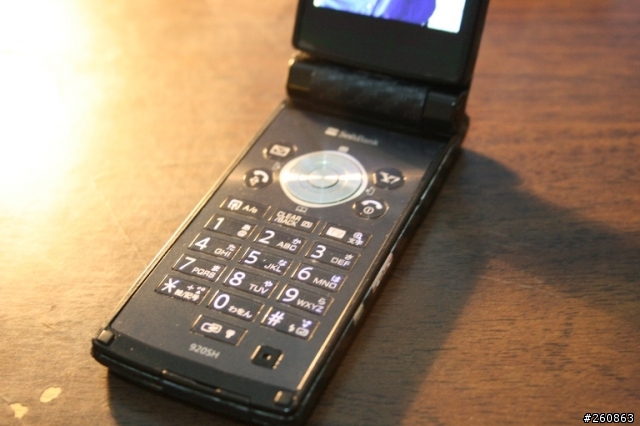

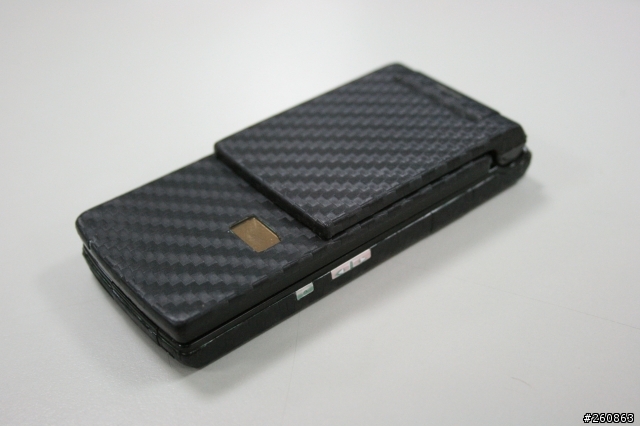

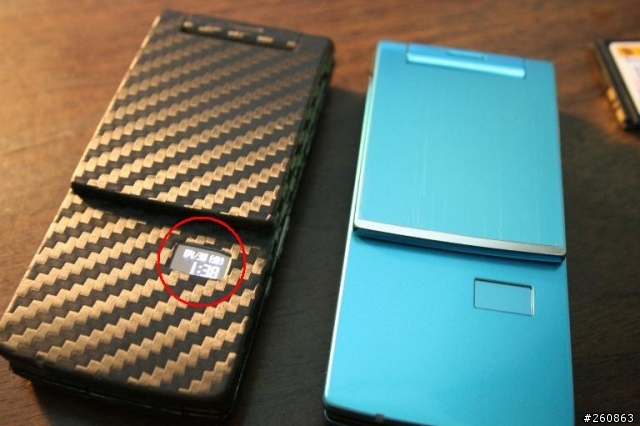

0然後請準備一支T92 / 920sh
要各一支也行
當然請先把電池 / SIM卡 / 記憶卡取出,不然拆的時候會卡住

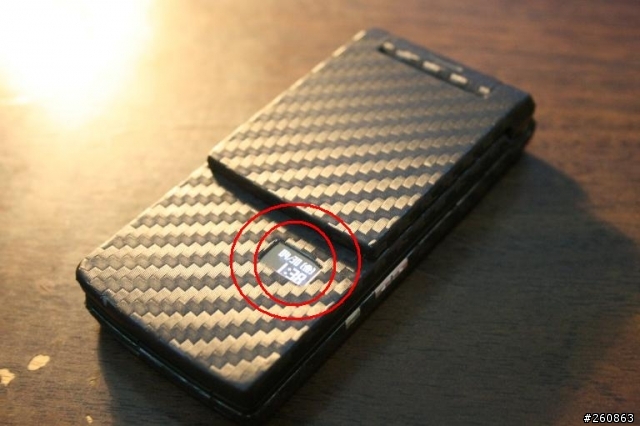

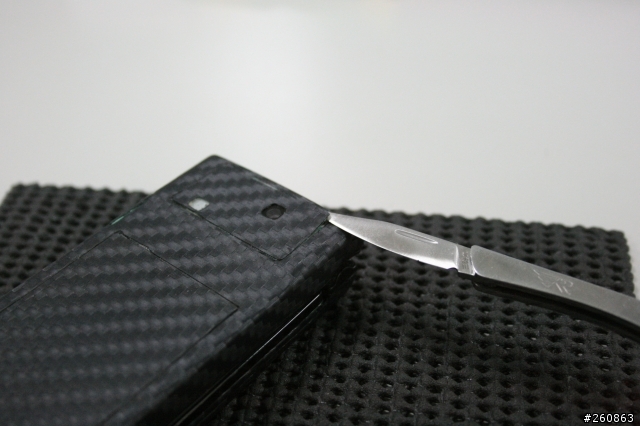

1用小刀 / 一字型螺絲起子將畫面中的鏡頭貼紙挑起一角
(撕貼紙時角度不要太大,否則會有摺痕)

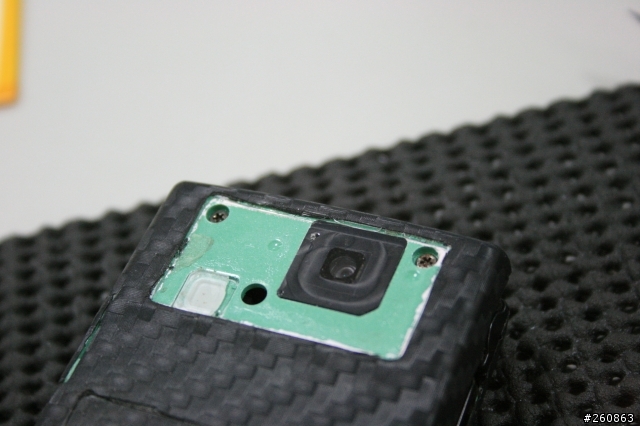

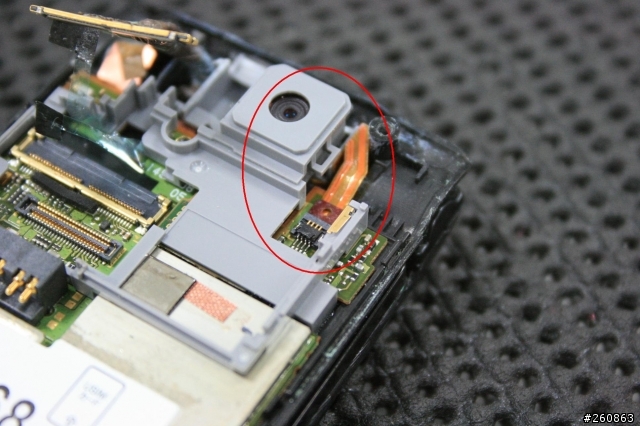

2這時就可看到鏡頭 / 閃光燈 / 螺絲孔

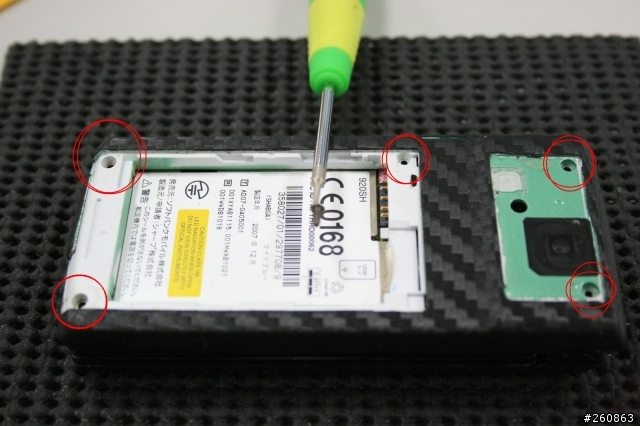

3把照片中5個紅圈的螺絲拆下
(註: A1~A5螺絲編號,T92 / 920sh螺絲總共12顆,各為A.B.C.D四區)

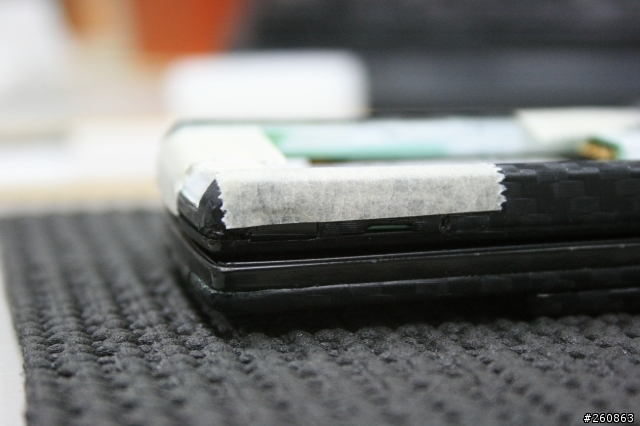

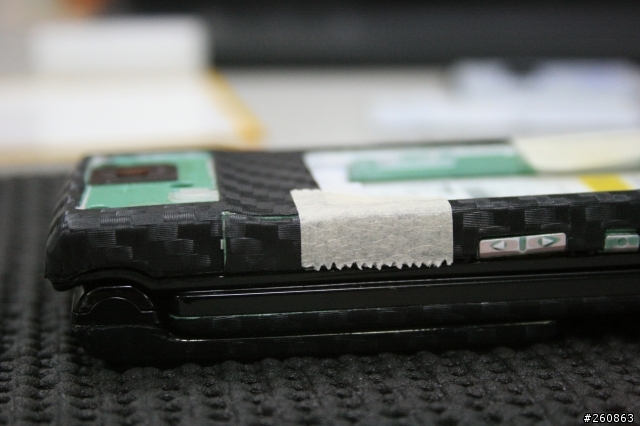

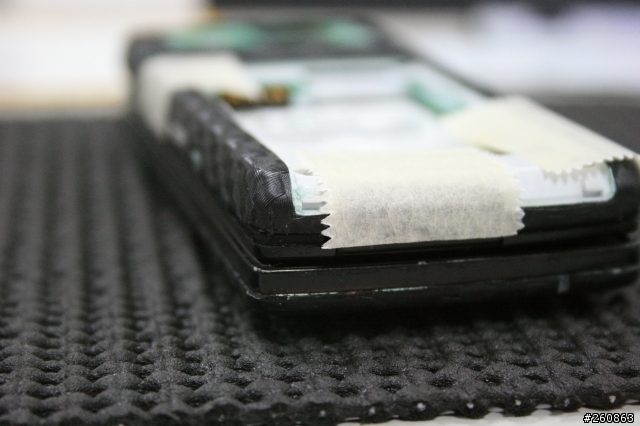

4接著拿膠帶將下圖 記憶卡保護蓋.旅充孔蓋.聽筒蓋貼起來
5
6

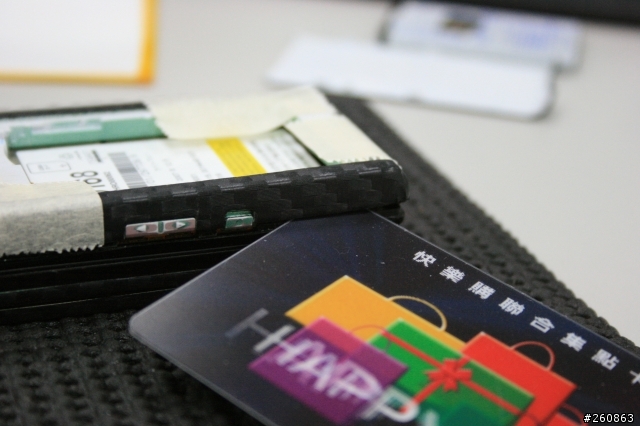

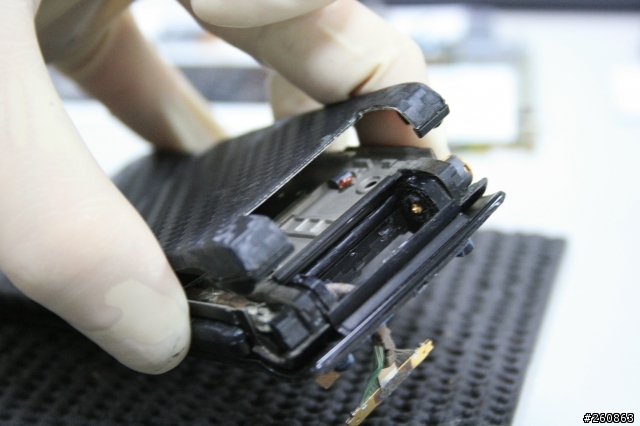

7接著拿出你的手指指甲(卡片)往照片中手機的空隙用力插下去…
謎之音:不要太用力~有卡到縫隙就好
然後依縫隙繞一圈

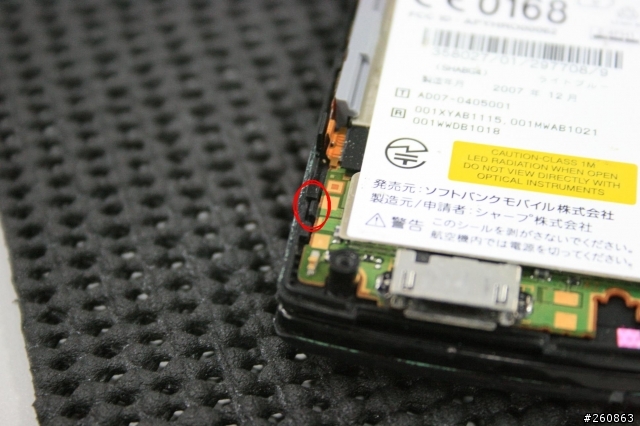

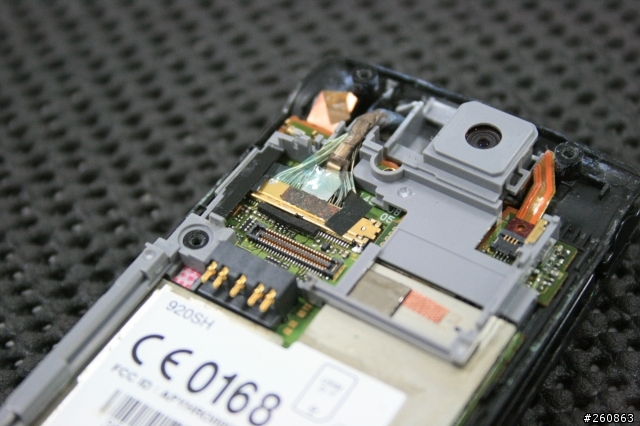

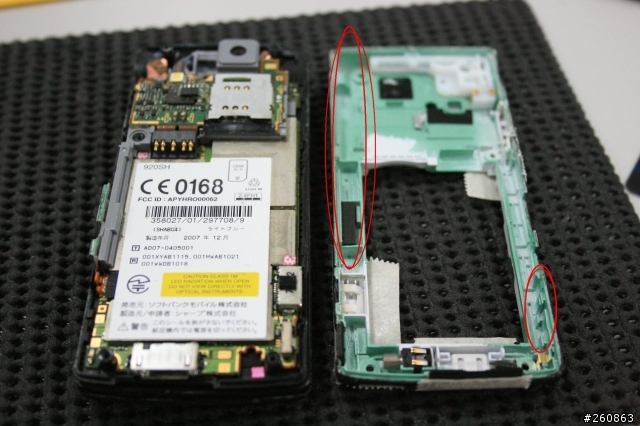

8這樣後殼就下來了(紅圈部份就是920sh的天線 / 座充電極點位置)
這樣剛剛貼的膠帶也派上用場.保護蓋也不會掉得到處都是~

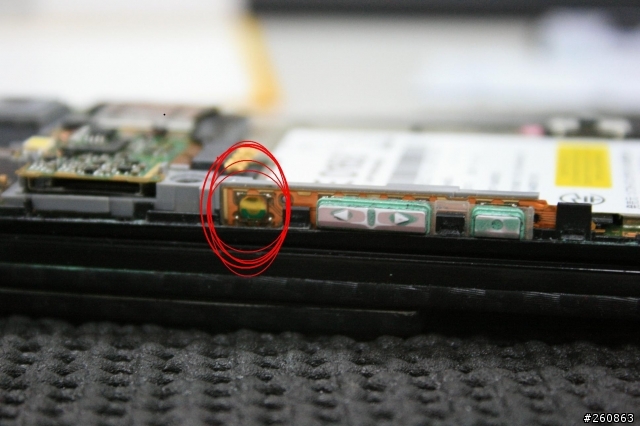

9下圖因為小弟的機版是920sh的機版(T92/920互換)所以會多一個鍵的機版位置
一般T92是沒有這東西的

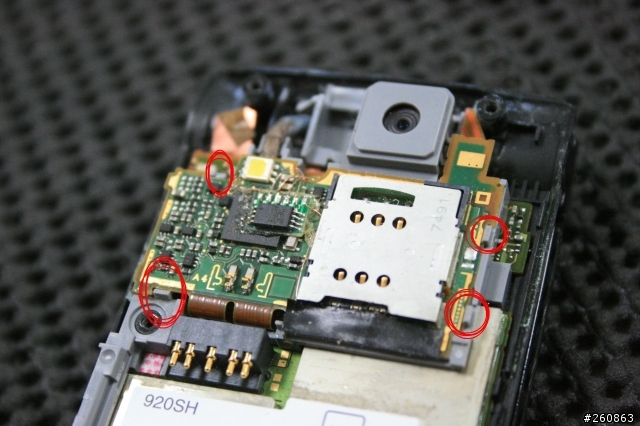

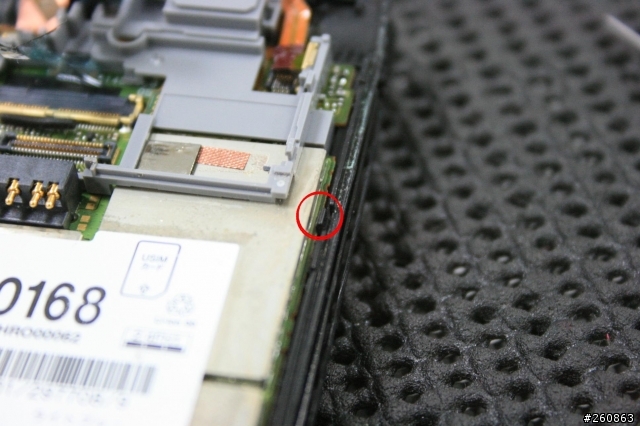

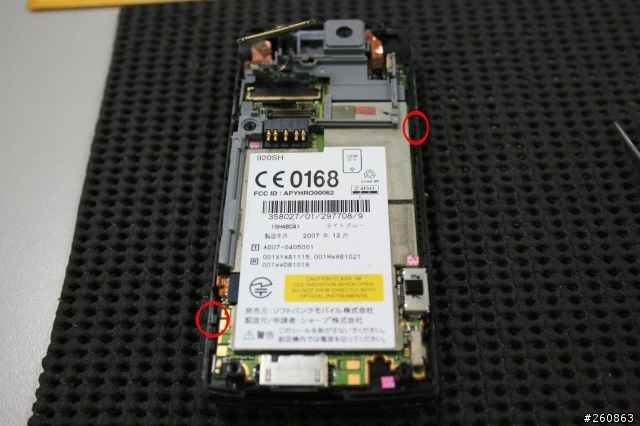

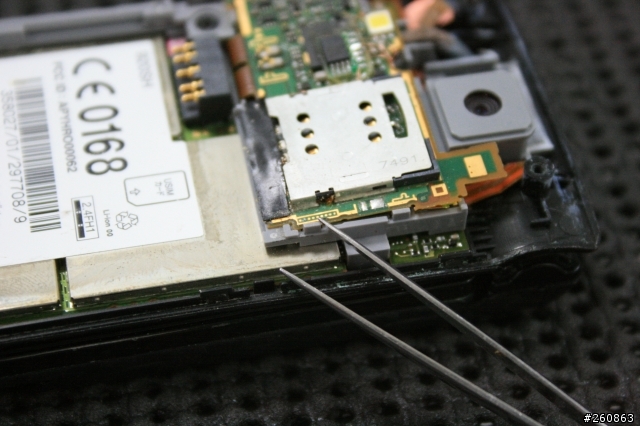

10接下來用你的夾子把下圖四個紅圈的部份輕輕扳開
11

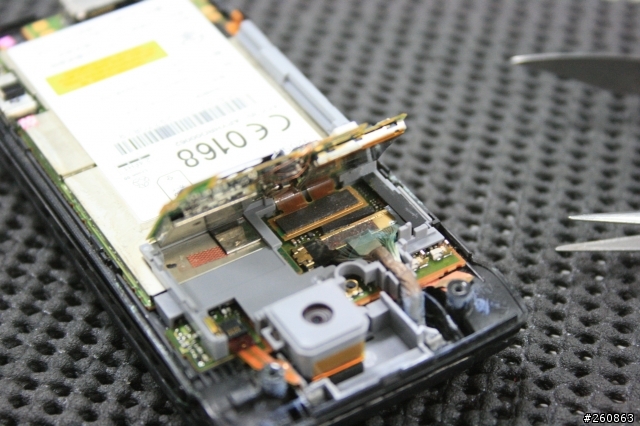

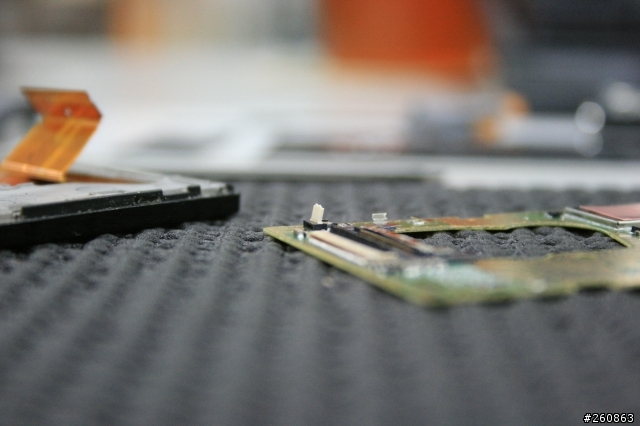

12然後負責SIM / 記憶卡解讀的機版就會”翹”起來

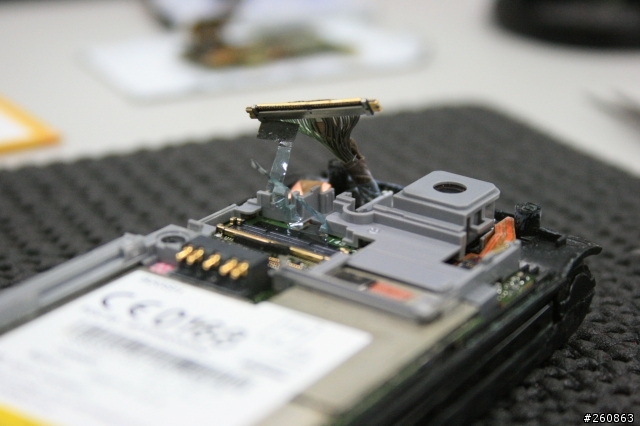

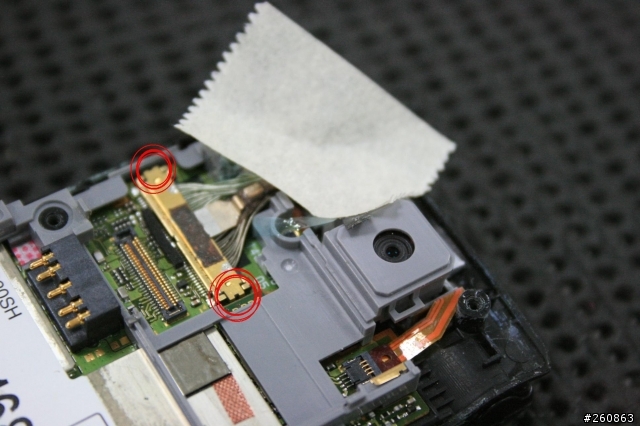

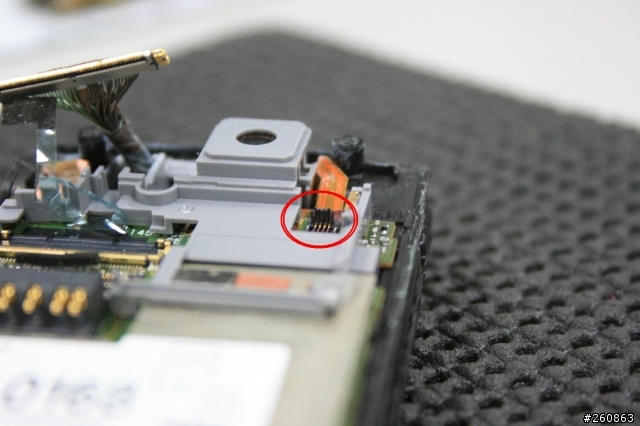

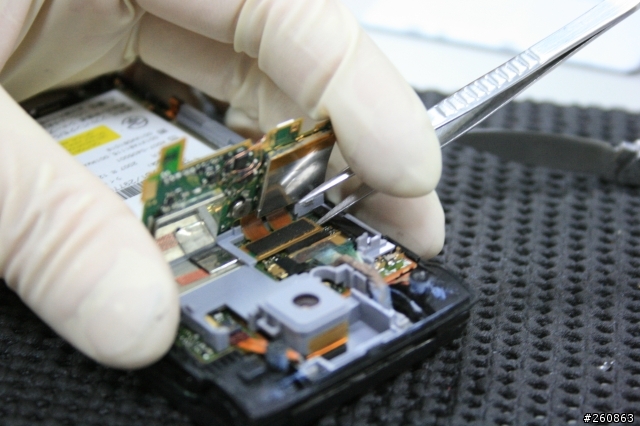

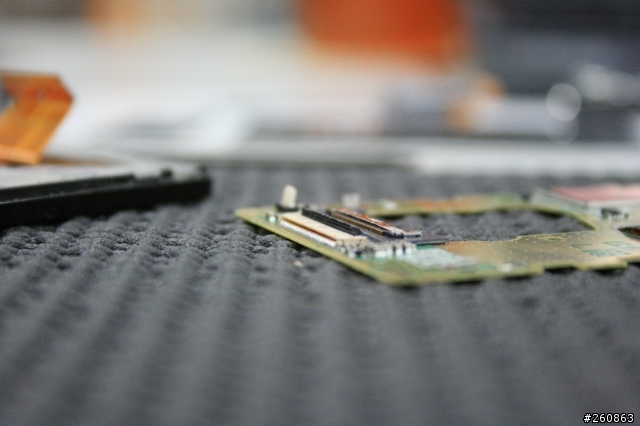

13接著再把機版連接處一樣用夾子輕輕挑起來,這樣這部份的機版就完全分離了
我的多媒體鎖應該就是在這階段跑掉的
14

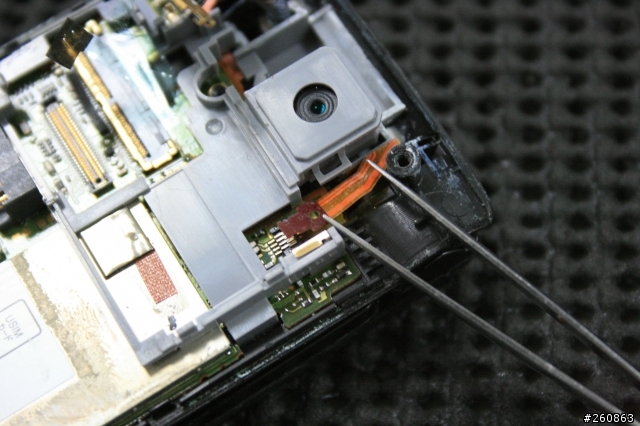

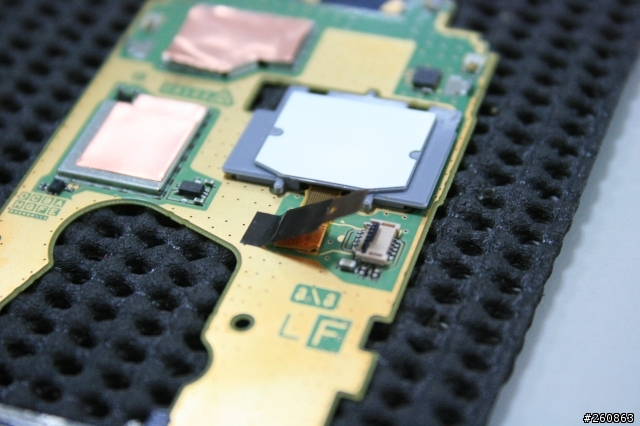

15接下來是負責螢幕的排線,先用膠帶把那兩片保護排線的黑色塑膠布貼開
再用你的夾子把排線挑起來
16
17
18
19然後是負責聲音(擴音器/ 喇叭)的排線

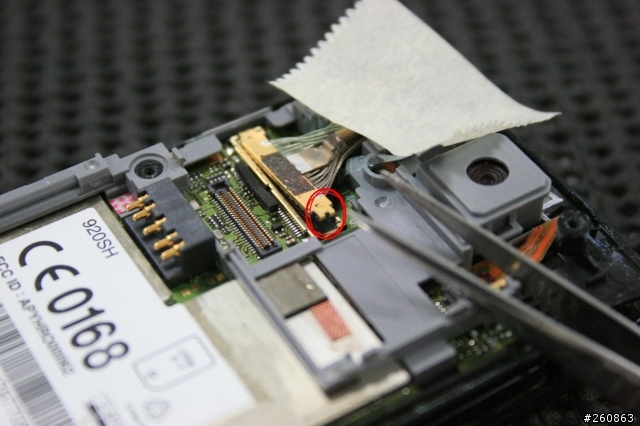

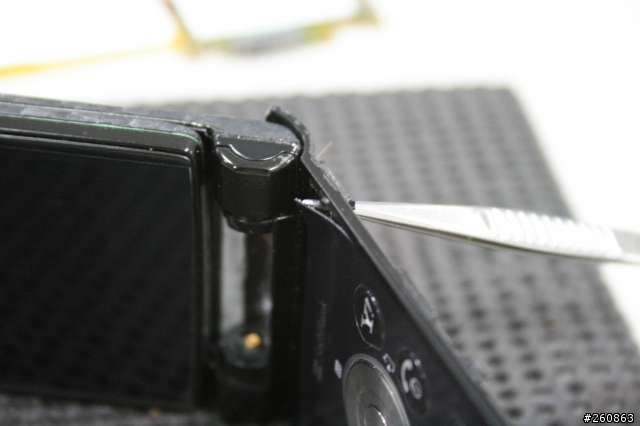

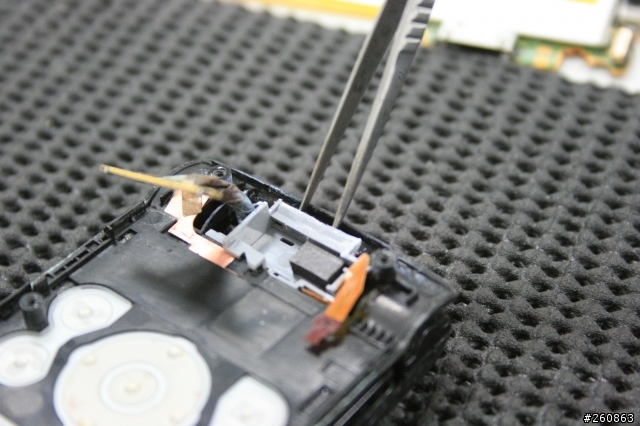

20先把這個黑色的保護卡榫挑起才能將排線抽離
21

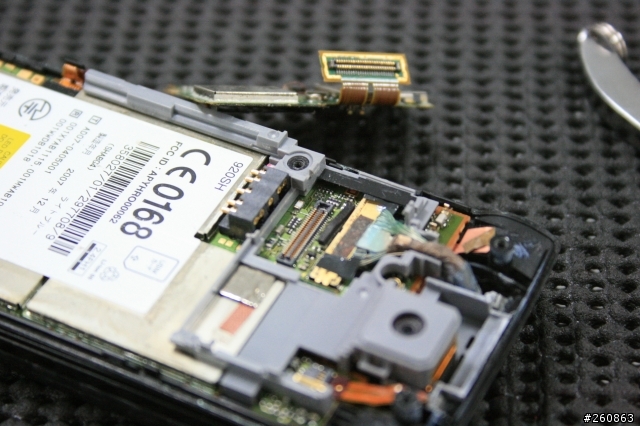

22接著就準備將整個後機版取下了,直接用雙手的指甲把紅圈部分輕扳一下
後機版就能拿下來了
23
24
25
26

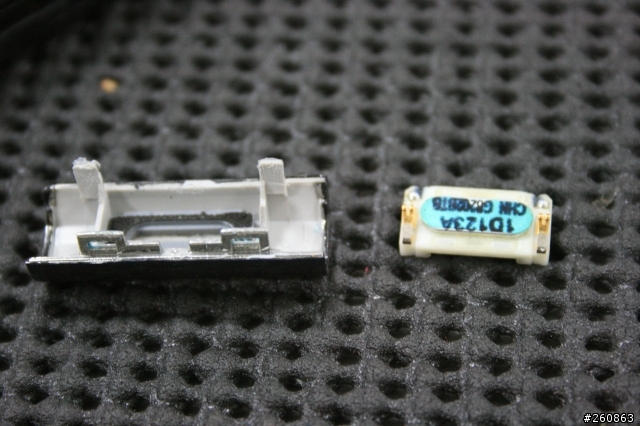

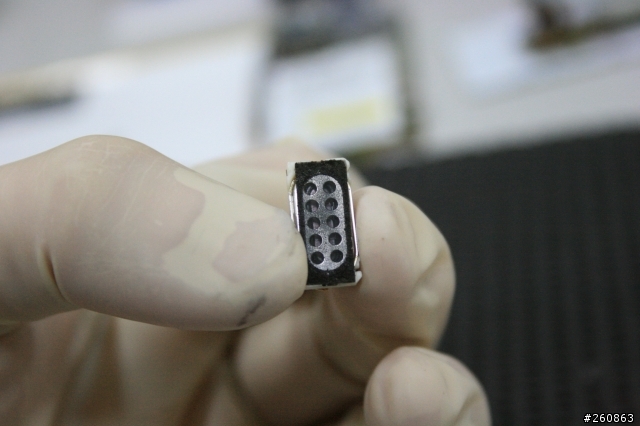

27再來是要將擴音器拿下來了,照圖的角度.位置直接豪邁的把它挑下來就對了

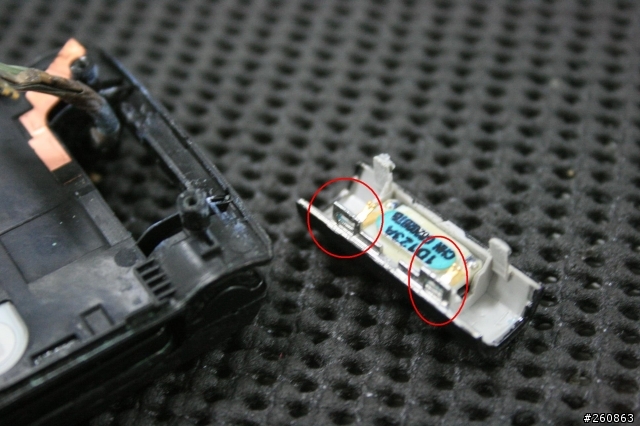

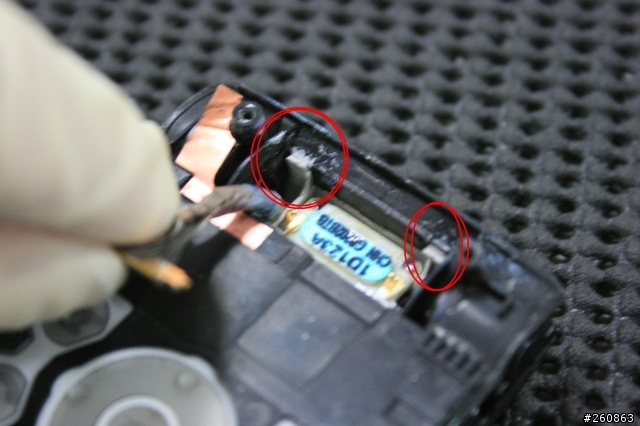

28之後會看到紅圈圈…喇叭內側的塑膠勾2邊及對面的2邊方形孔…這個用夾子輕輕的挑開
29
30
31

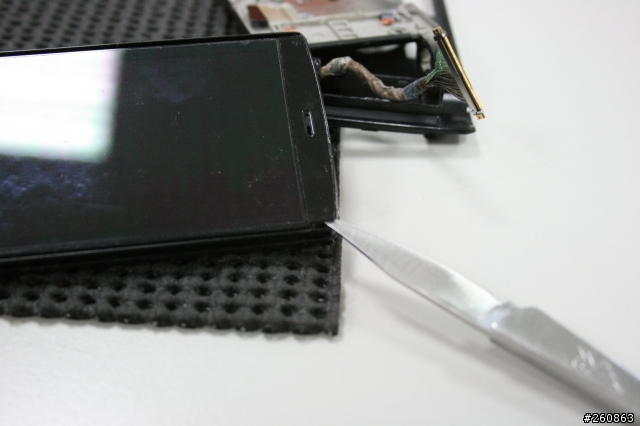

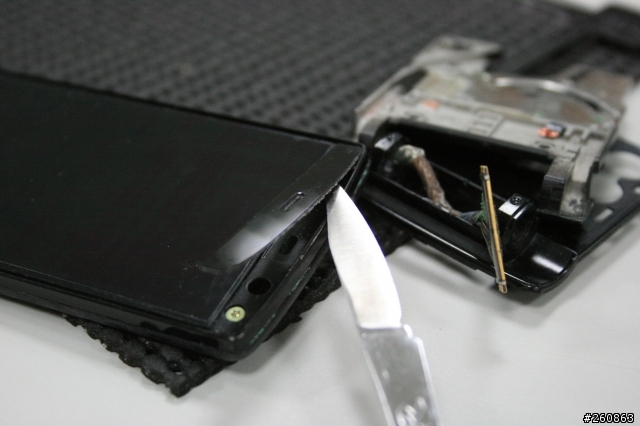

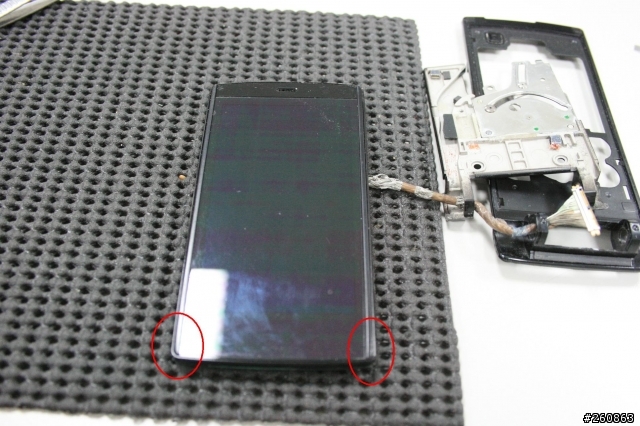

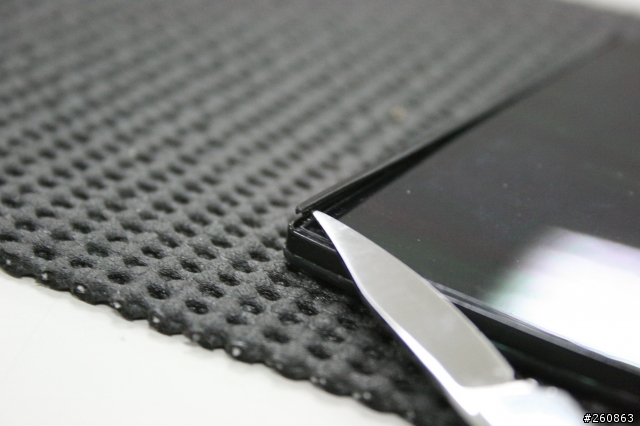

32下圖的圈圈部份用你的夾子適當出力穿過去,有間隙可撕下”按鍵貼紙”即可
34
35
36準備拆鋁質上蓋了,把貼紙撕下,將兩顆螺絲取下即可將鋁上蓋輕鬆拿下來(註:B1/B2)
37
38

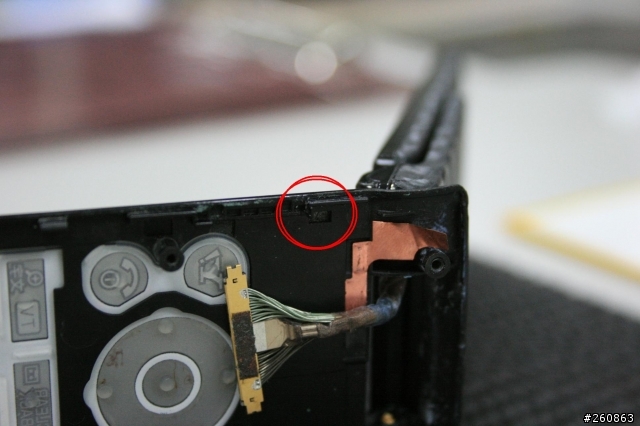

39(紅圈部份勾槽是相對應的)

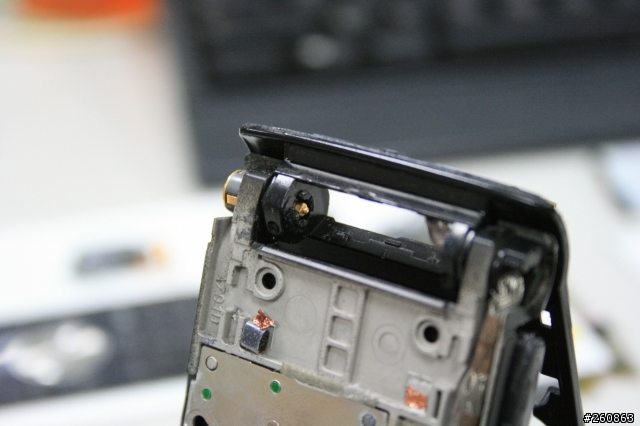

40然後就輪到日機的清脆轉軸”發聲處了”
41首先把手機打開到第一段發出咖咖聲的地方

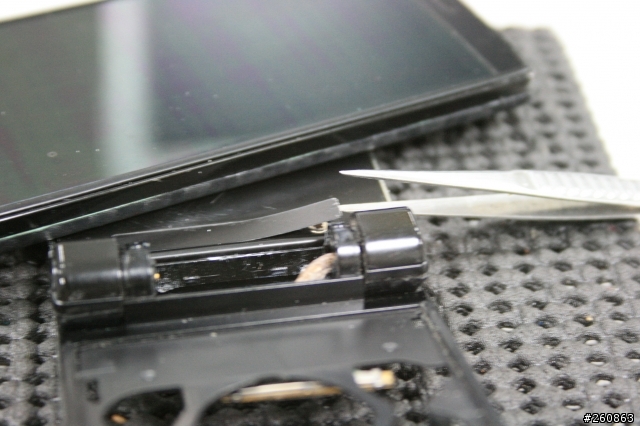

42然後把這四片塑膠辦往內擠,它會自然退出

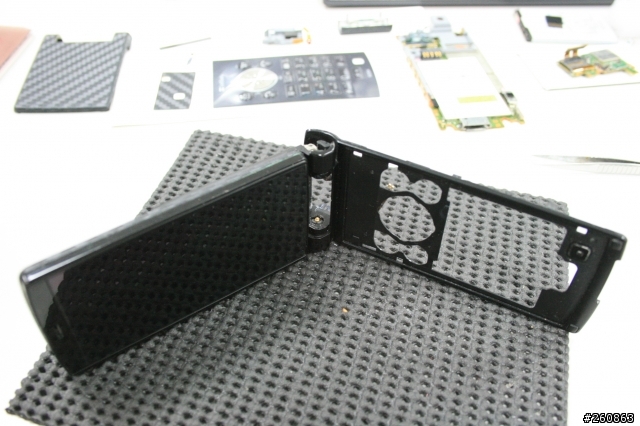

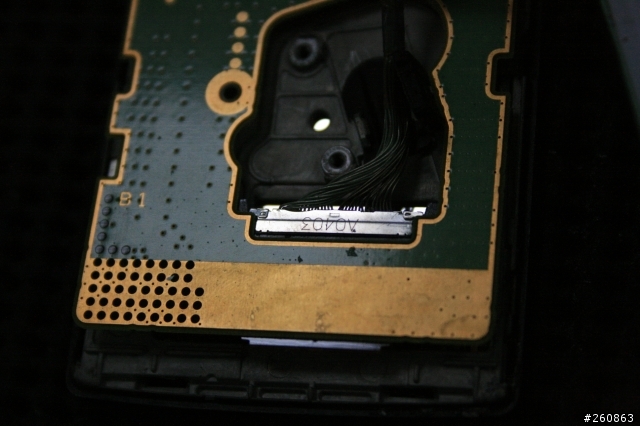

43此時你的手機就應該無第二段咖咖聲,直接就能將手機打開到近180度

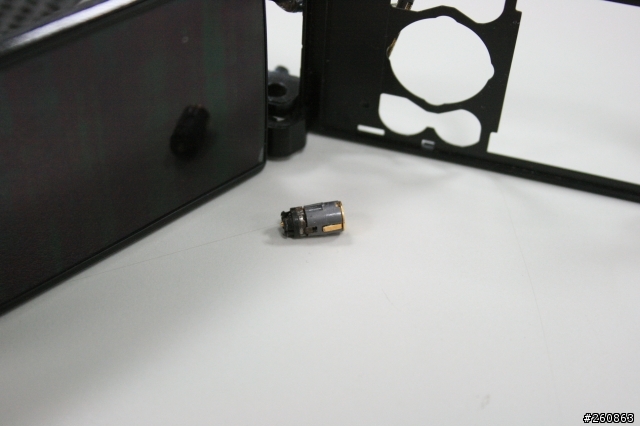

44然後這轉軸就會自動掉下來

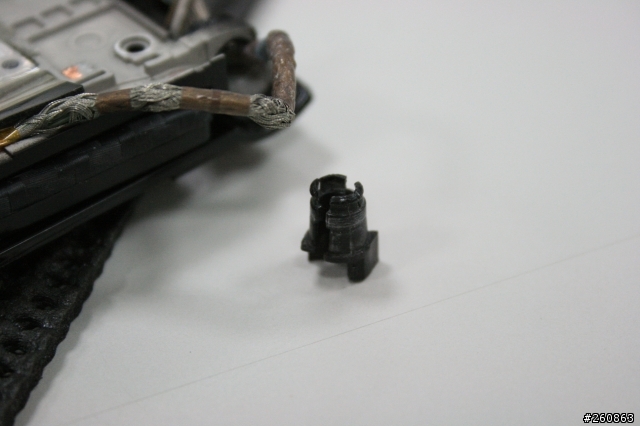

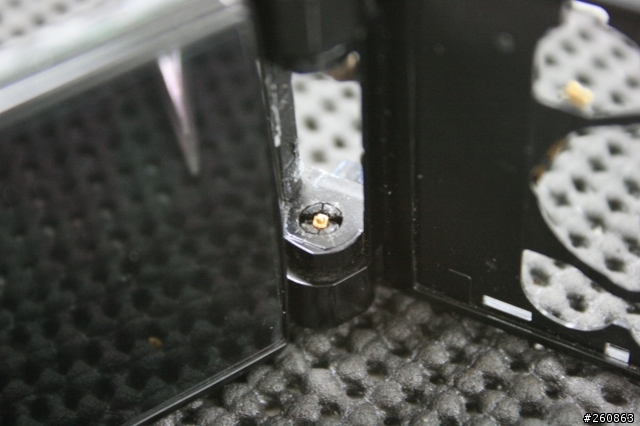

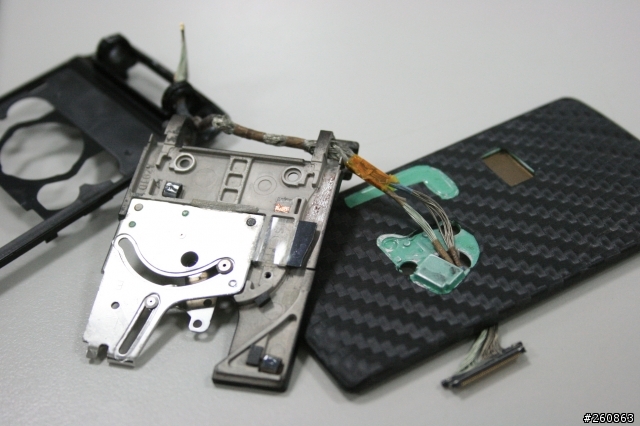

45再來是另一邊的穿線輔助軸…這個直接給它擠出來就好
46
47
48你的按鍵框這時就能跟整個上蓋組分離了

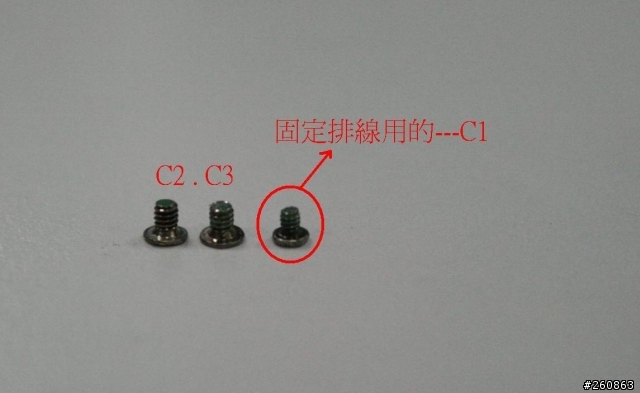

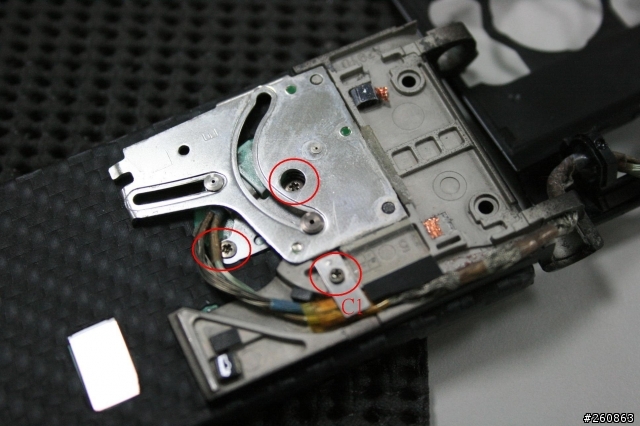

49再來是上蓋的旋轉固定座共紅圈內3顆螺絲(註:C1短的那顆固定排線用的.C2.C3)

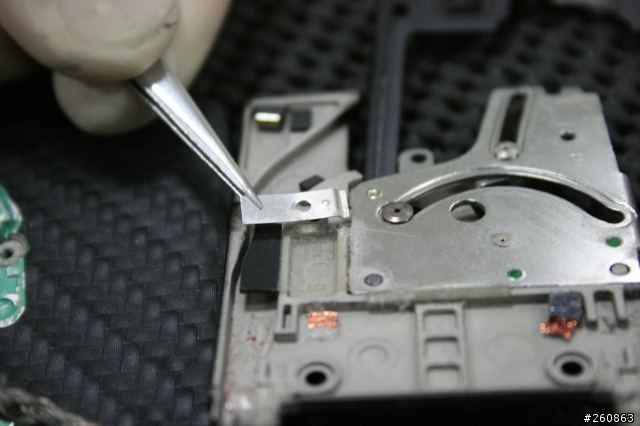

50
51這塊小金屬要收好, 排線C1固定螺絲用的
52要拆排線了嗎? 當然不是…只是要你休息一下準備拆螢幕框
53邊條挑起處
54用你的小刀.一字型螺絲把螢幕的保護邊條挑起一角…挑到第一個塑膠勾起來為止
55第一個塑膠勾有起來,就直接用手把邊條往螢幕下方輕拉…這樣一整條邊條就會很輕鬆的拉下來----另一邊也照做
56接下來這個步驟請小心.放輕你的手勁
先以小刀輕挑起一小角然後慢慢深入,接近用割的方式將聽筒護片”割”下來
這一塊的材質很特別!!!超易斷裂的!!!
小弟之前第一次拆就毀在這裡(送遠傳修:~~~~~~~500元整~~~~~)
割下來之後,看一下護片如果不小心刮到就直接拿黑色奇異筆塗一塗掉色的地方吧
只要小心不要塗到光線感應器部分透明圈圈部位就好,然後拿雙面膠帶貼一貼
準備等一下組裝用!!!
57
58

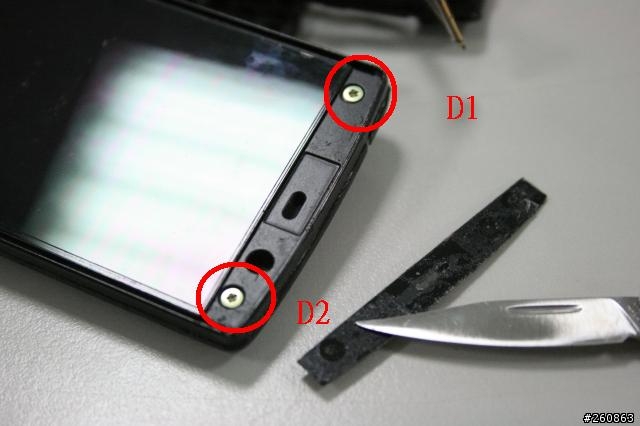

59聽筒護片取下後,聽筒附近有兩顆螺絲,一樣解開吧(註:D1.D2)
59

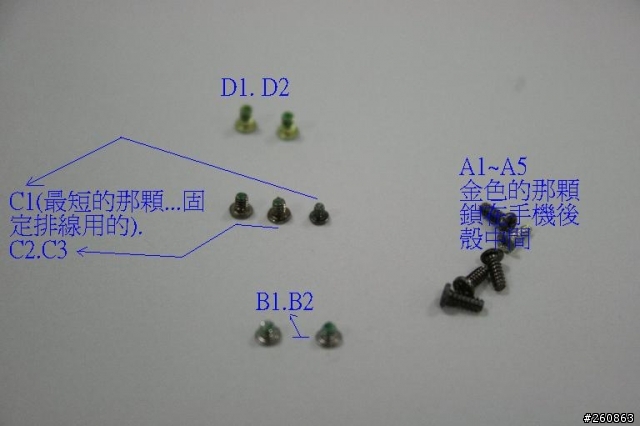

60這個時候你的手機螺絲應該到齊了…點一下吧!!!共12顆喔
61繼續吧!

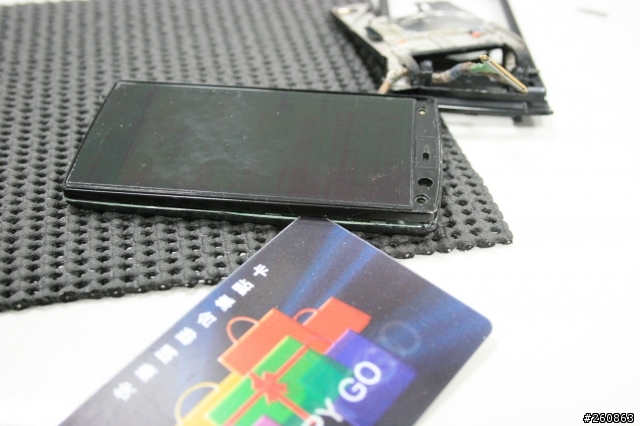

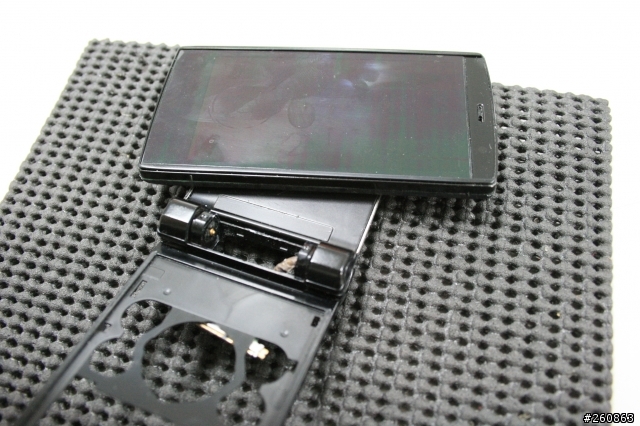

拿出你的卡片(手指甲)依照後殼方式,繞螢幕外殼勾槽一圈,將螢幕與旋轉上蓋分離
62
63然後將圖中黑色橡膠部位扳開

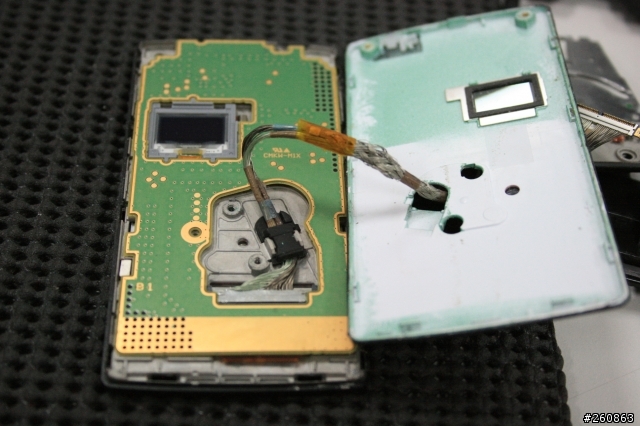

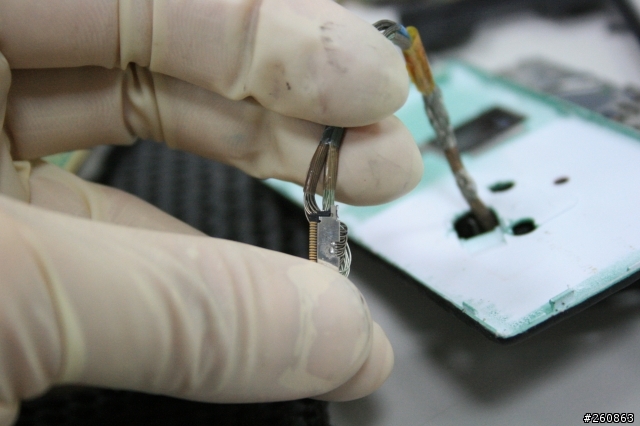

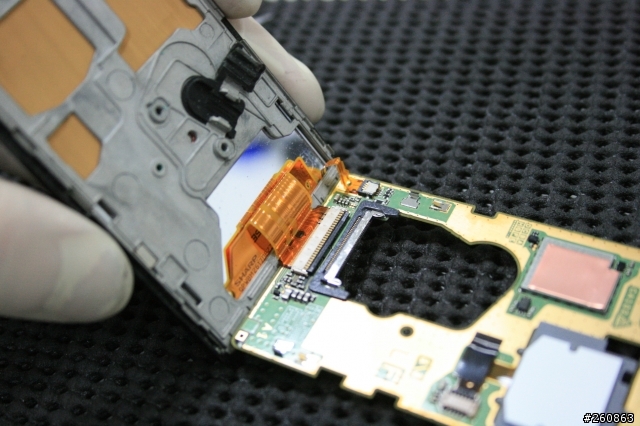

64拉開螢幕排線之前,先反光看一下是不是與圖中相同有編號的部分,

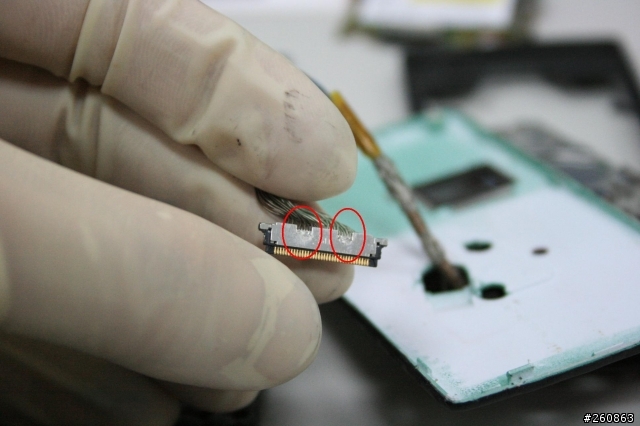

再來取下排線之後看一下是不是跟圖中一樣有兩個凹槽(凹槽的是背面)
組裝時不要裝錯…可能會導致排線毀損
65

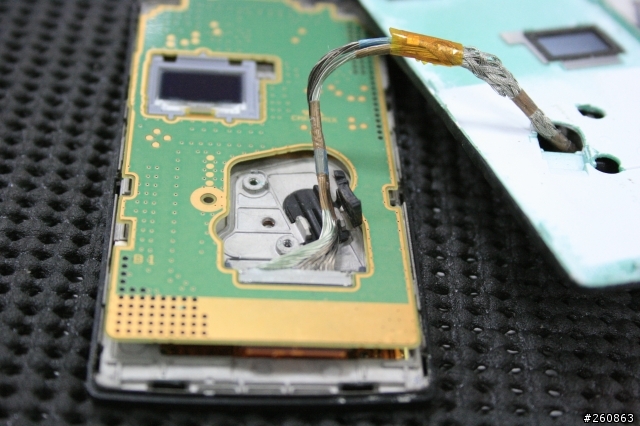

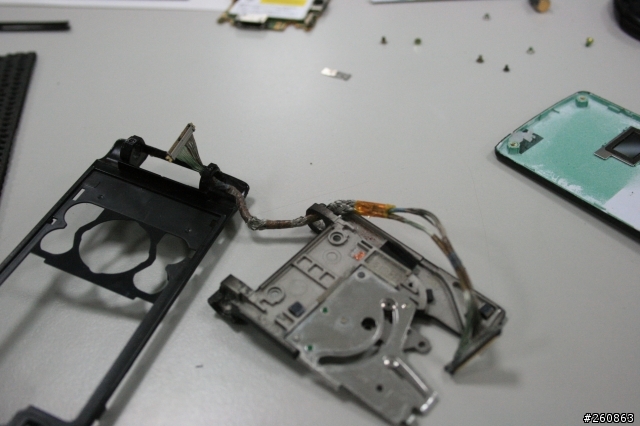

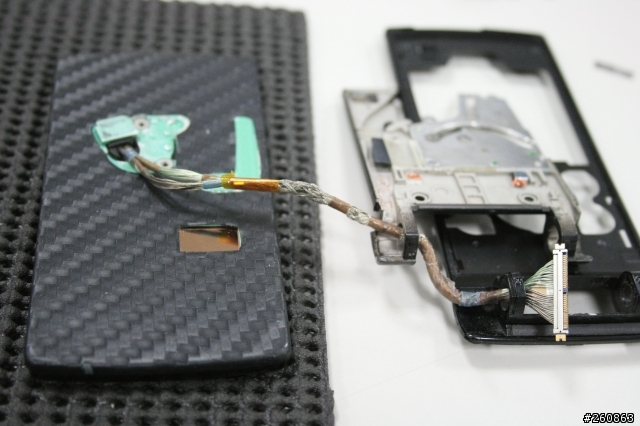

66為什麼將排線彎折咧?
因為要將這三者之間分離了!

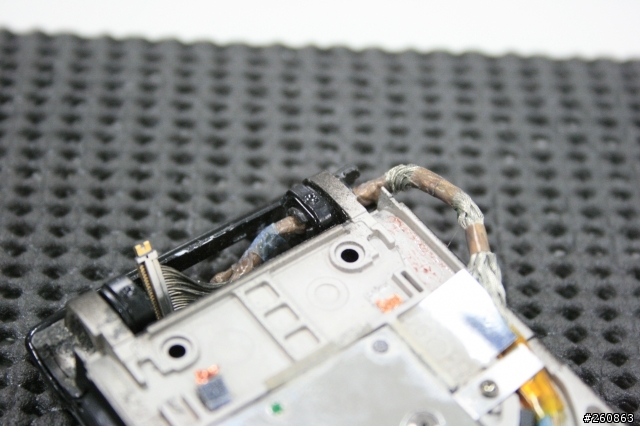

67

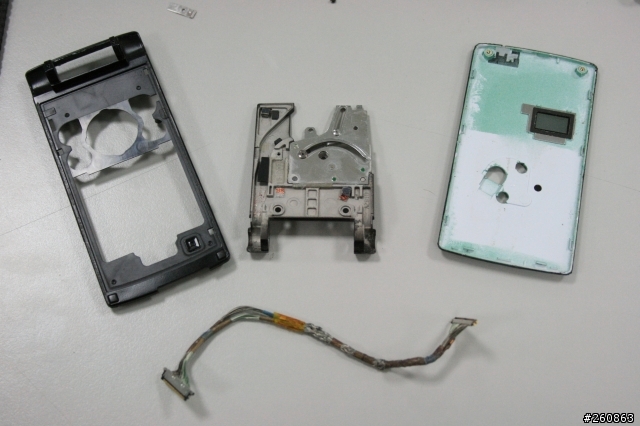

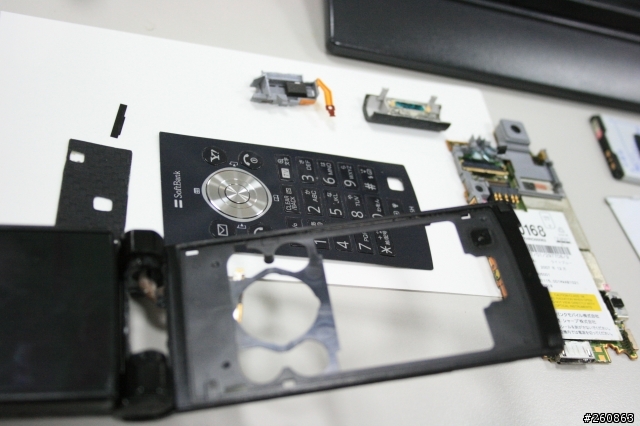

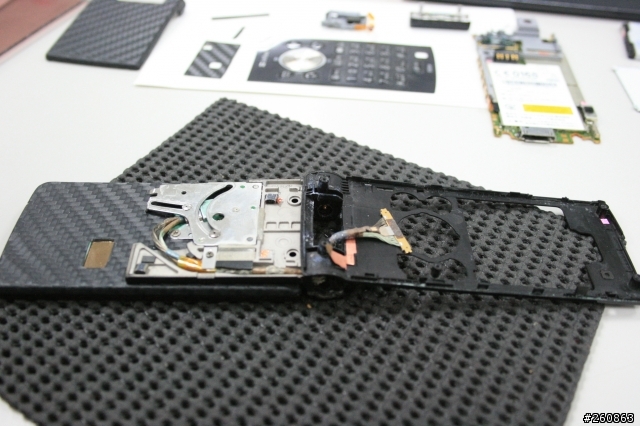

68就手機殼互換的部分這樣已經差不多分解完了

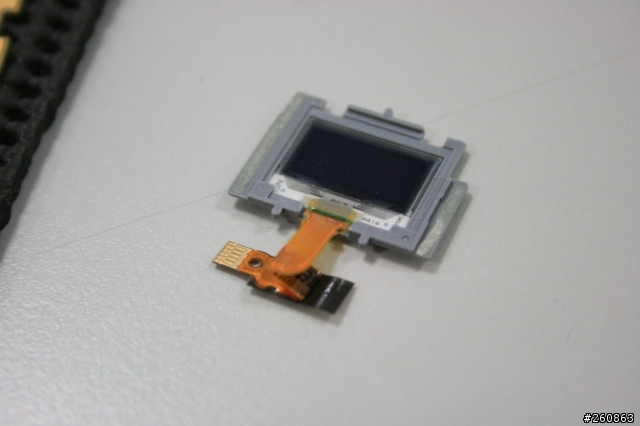

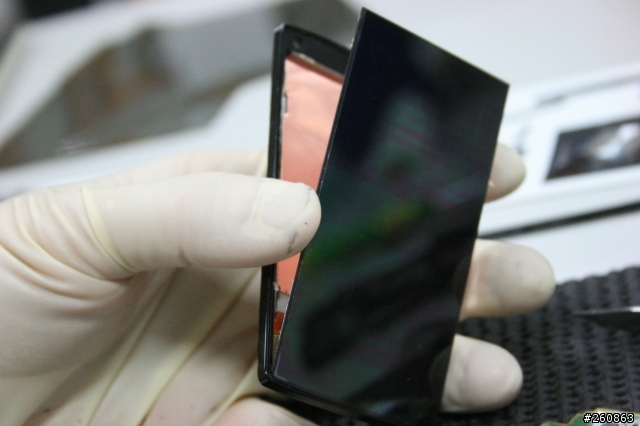

接下來的是相關於螢幕 ---- 偏光板 / 液晶 / 背光模組…的相關照片
有興趣可以看一下

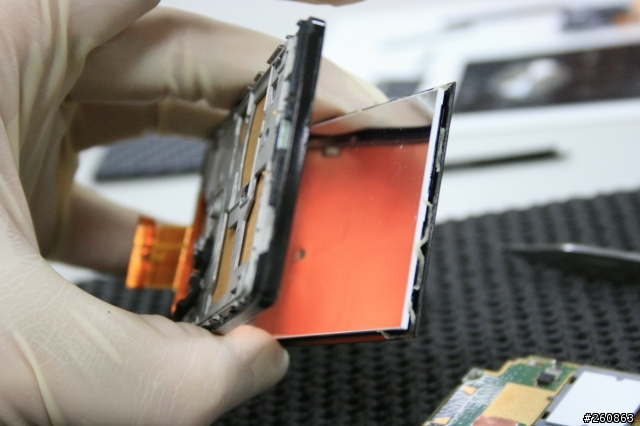

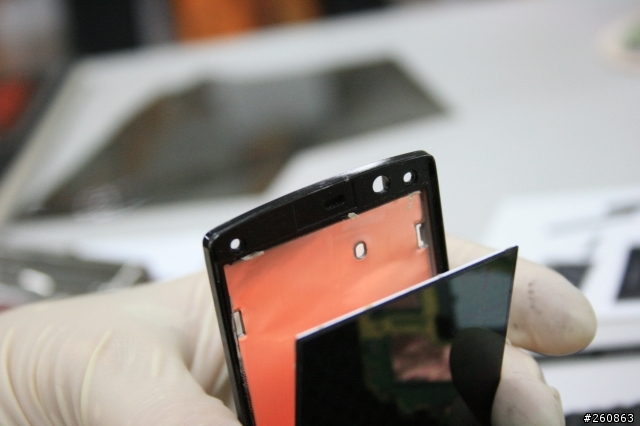

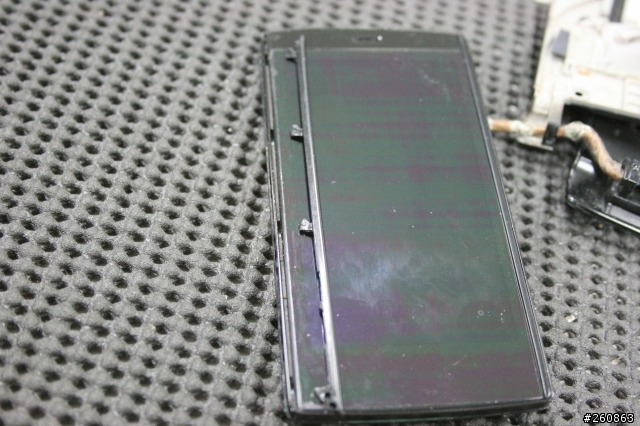

如果是自行單換螢幕的話,只要把螢幕由後方空格處將螢幕往前推就可以看到螢幕跟框架之間的間隙
不過螢幕本身即使包含背光模組依然還是很薄弱.易破碎,
所以這部分小弟僅以照片帶過的方式來呈現...
當然螢幕與框架分離之後就不要再拆了~
整個螢幕繼續細分解下去....
你就要去買偏光板然後找一間無塵室來貼了!
69
70
71
72
73
74
75
76組裝的時候是依照剛剛拆解的步驟回組即可
不過下列圖示請先做

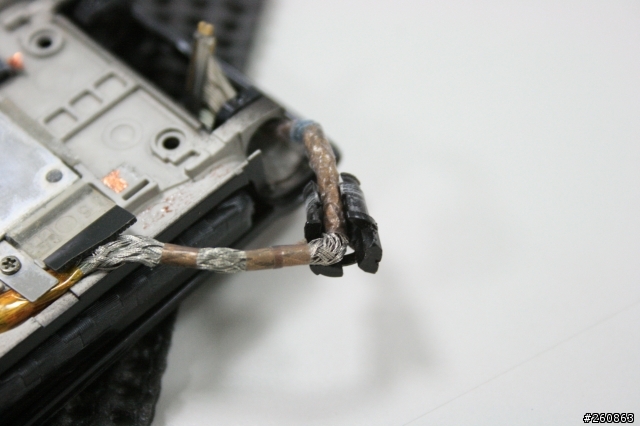

穿線及各項順序要穿好…不然螢幕組好發現穿錯要再改
就很麻煩!!!
77
78
79呼~~~
好久沒寫這麼長的文了,應該沒圖文錯誤的部份吧...
文長.圖多~感謝客官耐心看完
有手機拆解DIY興趣的鄉民可以參考一下
若有任何疑問,或者有更簡便的方式,也請不吝PM小弟~
以上~全文完~
