（已解決）09yaris裝通用安卓7吋機⋯⋯求解：方控線接法

忘記名稱

忘記名稱
個人積分：10分
文章編號：62481950

10分

樓主

2016-11-23 21:12

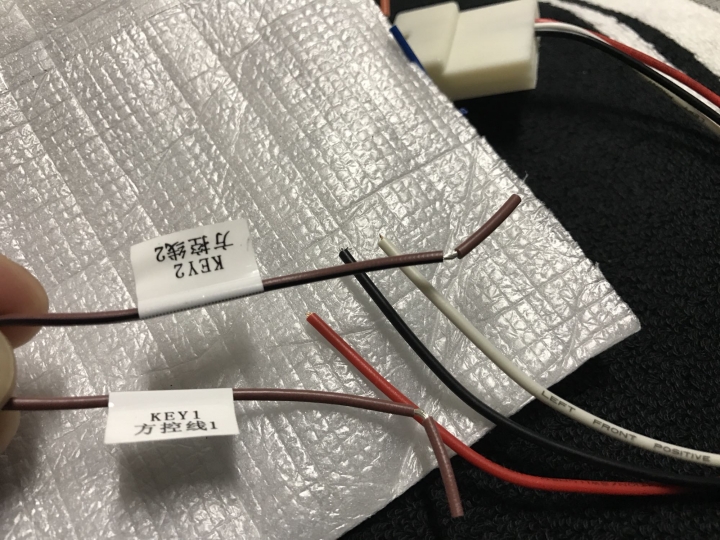

買家沒附到豐田母頭線組、自行上網買了線組含方控線組、問題是

原廠方控為黑、紅、白 3條色線、

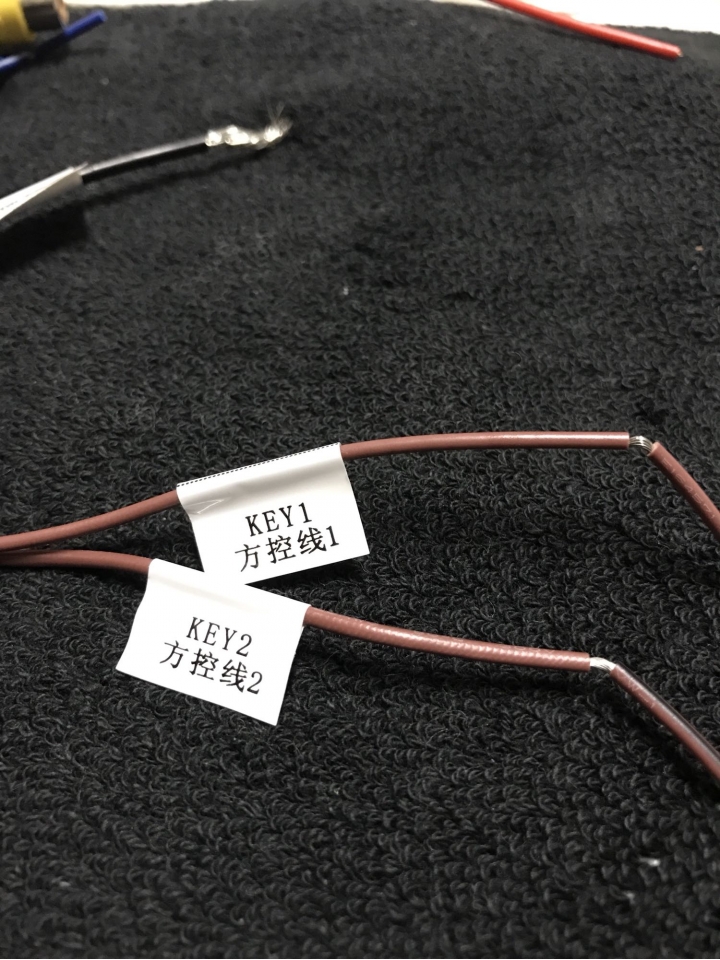

安卓機上只有2條棕色的線，一條棕色（方控線1 key1)
另一條棕色帶黑線（方控線2 key2)

請大大幫幫忙教一下怎麼接線！

2016-11-23 21:12 發佈

文章關鍵字方控線通用安卓 09

playgun570

playgun570
個人積分：18分
文章編號：62494637

18分

2樓

2016-11-24 21:16

忘記名稱 wrote:
買家沒附到豐田母頭...(恕刪)

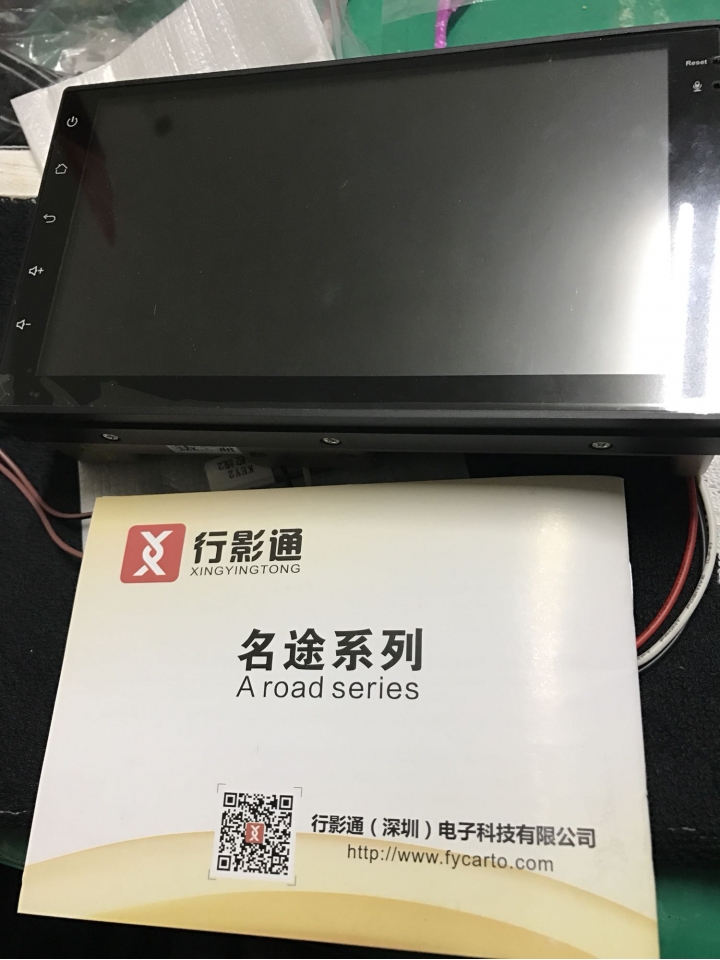

小弟最近也安裝了這台及方控，便利性大升
接線部分跟版大的不太一樣，還是分享給您參考看看

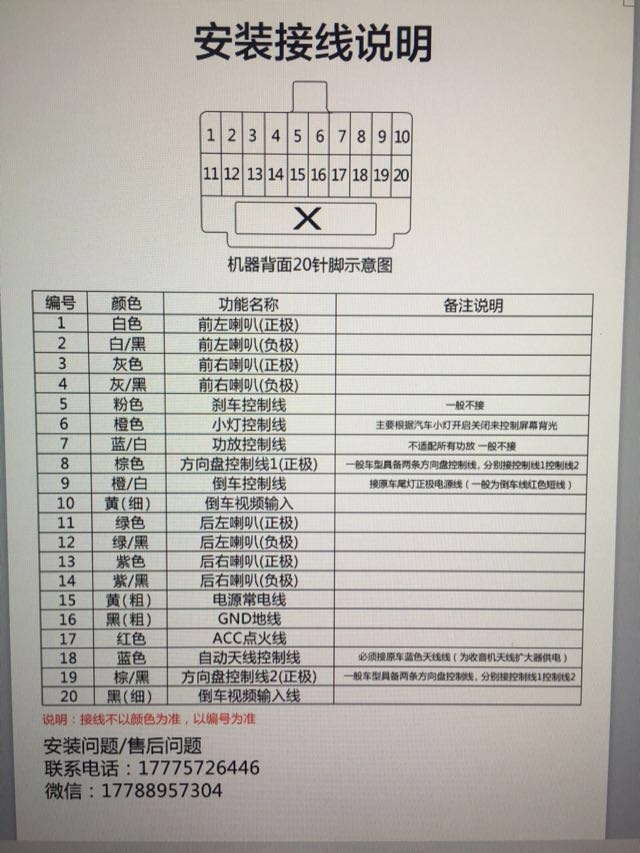

主機線組說明

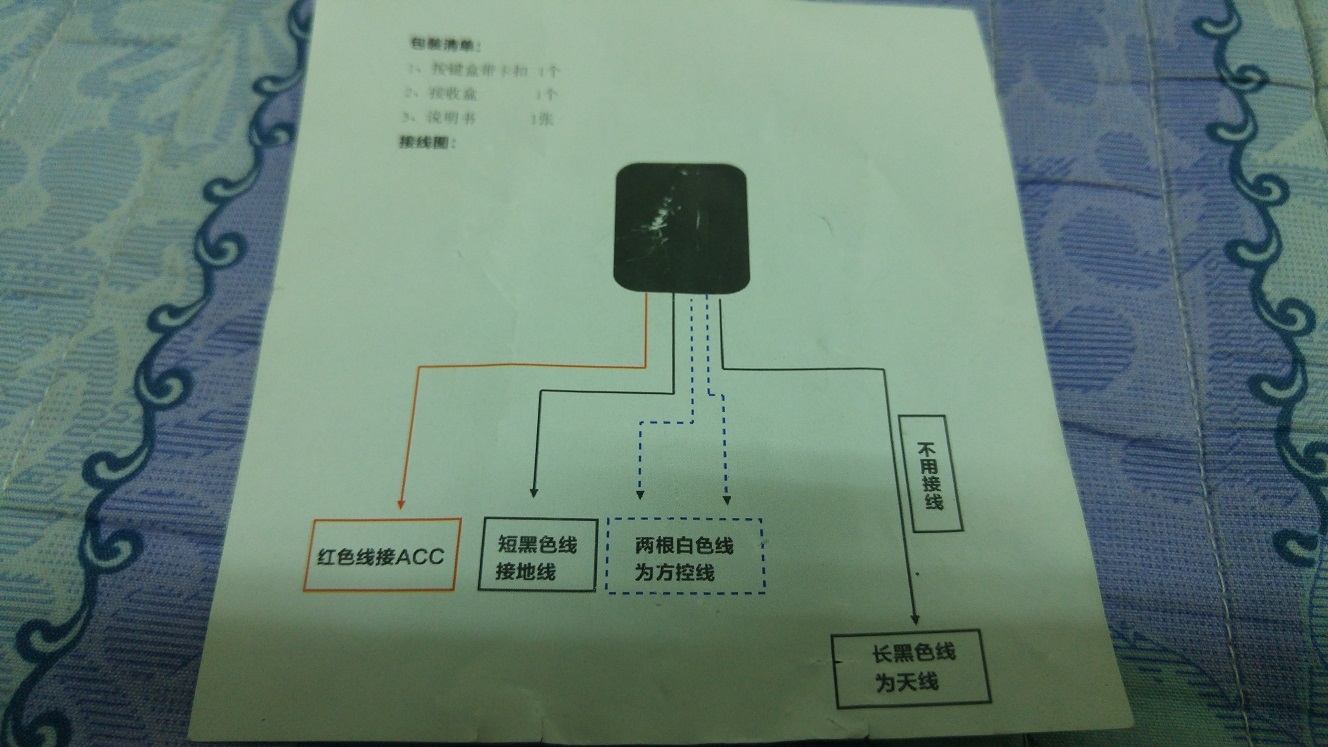

方控接線說明

忘記名稱

忘記名稱
個人積分：10分
文章編號：62494846

10分

樓主

2016-11-24 21:41

感謝大大提供參考！

已解決～方控正常完美支持！

我的是09年Yaris

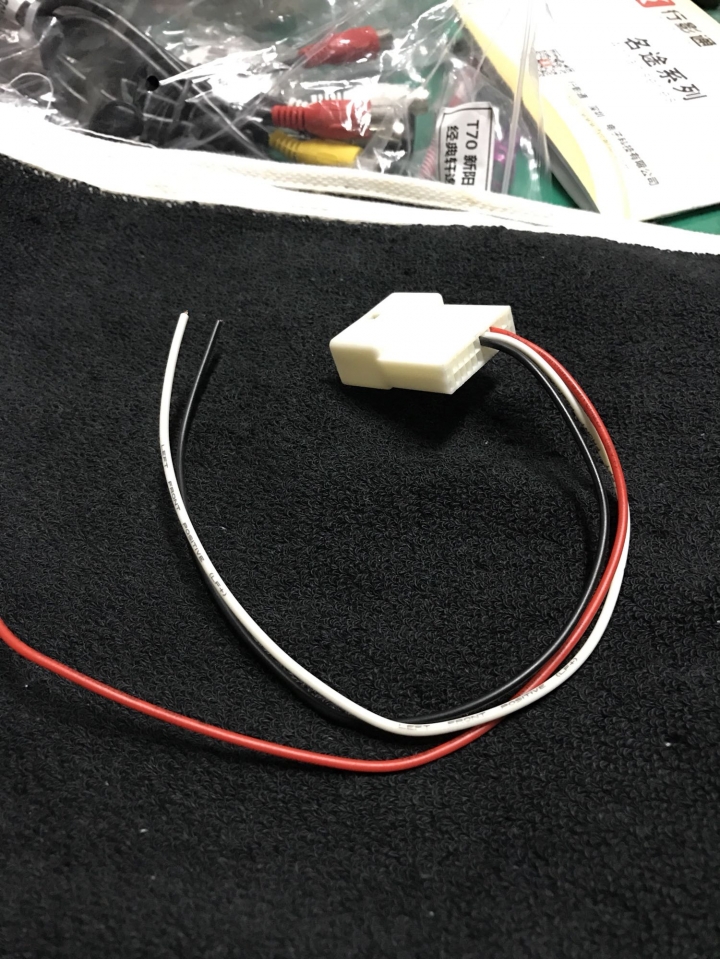

買的是通用母頭方控線的3條線一直找不到有文章說明怎麼接而不敢亂試
問了滔寶的賣家回應是對的只是沒跟我說黑色需接地線（可能以為我知道）所以又沒成功⋯⋯
最後下午忍不住去音響店問、老闆人超好提供接法，自己再回家接線絕緣、其實就是地線沒接又不敢亂接怕燒機子⋯⋯

如果有人買一樣的機子可參考

紅白線接key1 key2
黑線接地（負極）

就這樣
