[解決][車機安裝問題 ] 接線後手煞車一直亮，且開車會不停響 (第2頁)

smilevv

smilevv
個人積分：98分
文章編號：86569334

98分

樓主

2022-12-28 14:39

messageboxs wrote:
我自己會從另外焊出來...(恕刪)

感謝大大，我有點想法了，周末有空我再實驗看看，非常感謝熱心分享。

分身回覆

分身回覆
個人積分：3485分
文章編號：86569587

3485分

12樓

2022-12-28 15:09

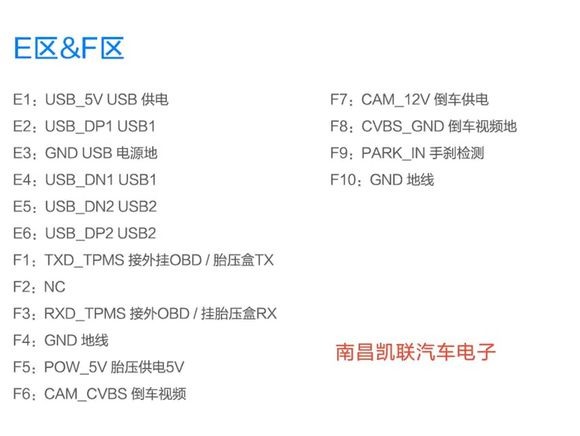

幫你補一張圖
看一下F9 接去那裡了

smilevv

smilevv
個人積分：98分
文章編號：86569895

98分

樓主

2022-12-28 15:44

分身回覆 wrote:
幫你補一張圖看一下F9...(恕刪)

謝拉，我也是剛剛才找到這張圖, 3Q。

venuscld0501

venuscld0501
個人積分：1017分
文章編號：86570715

1017分

14樓

2022-12-28 17:16

你們怎麼都把問題說的那麼複雜？

把原廠做出來的煞車訊號線剪掉就好了呀？

一下這接頭那個接頭的，阿把不必要的線剪掉不就好了？

宏汽台灣智能安卓車用主機－向謙，賴：venuscld

messageboxs

messageboxs
個人積分：706分
文章編號：86572450

706分

15樓

2022-12-28 22:37

venuscld0501 wrote:
你們怎麼都把問題說的...(恕刪)

樓主要是知道哪條線是原車的手煞車檢測線
我相信這篇文章連出現都不會

messageboxs

messageboxs
個人積分：706分
文章編號：86572459

706分

16樓

2022-12-28 22:39

分身回覆 wrote:
幫你補一張圖看一下F9...(恕刪)

這邊看樓主的圖
並沒有接線

messageboxs

messageboxs
個人積分：706分
文章編號：86572576

706分

17樓

2022-12-28 23:00

smilevv wrote:
感謝大大，我有點想法...(恕刪)

我找了一下應該是你的6P接頭定義
左右兩側雙線是喇叭
中間兩條應該是沒作用
TEL.MUT可能是當方控用
但你的線組是接滿六條線
那個接頭
紫色是左後喇叭兩條線
綠色是右後喇叭兩條線
白橘是方控線1
然後有一條黑色線不知道是不是從GND分出來的
從方控跟那條GND開始排除吧

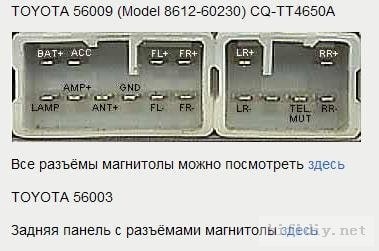

這張圖
左邊6P的接頭
中間兩條線
靠左邊是無作用(就是你圖片接黑色的)
靠右邊是TEL.MUT(但在你的車子可能是當方控使用)線組是白橘那一個
先檢查這邊吧

venuscld0501

venuscld0501
個人積分：1017分
文章編號：86572655

1017分

18樓

2022-12-28 23:16

smilevv wrote:
如提，想請教各位大神...(恕刪)

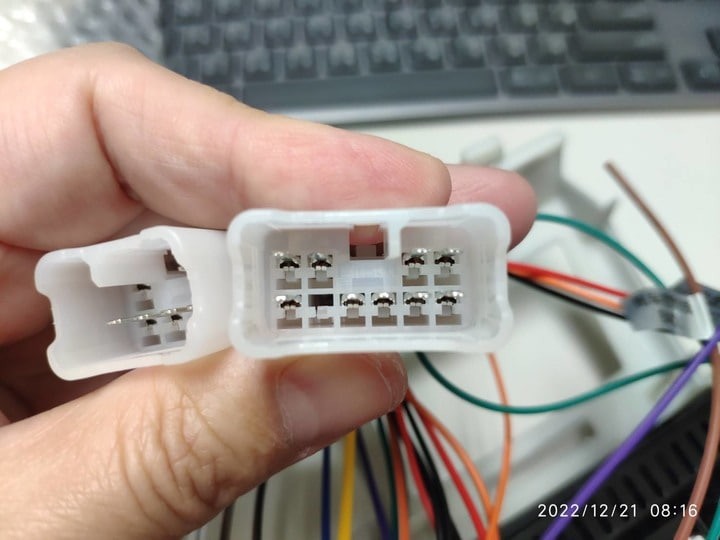

照樓主得照片看來

原廠插頭上面小6頭

很明顯原廠多拉了一條橘色的線，是從中間穿上來，又用束線帶紮起來的，應該把這條線用三用電表量一下就知道了，或是直接把這條歪七扭八的線喀嚓掉就好

宏汽台灣智能安卓車用主機－向謙，賴：venuscld

messageboxs

messageboxs
個人積分：706分
文章編號：86572785

706分

19樓

2022-12-28 23:47

venuscld0501 wrote:
照樓主得照片看來原廠...(恕刪)

對耶
我沒注意到原車的線組多一條線

smilevv

smilevv
個人積分：98分
文章編號：86574316

98分

樓主

2022-12-29 10:08

messageboxs wrote:
樓主要是知道哪條線是...(恕刪)

是的，因為賣家只提供G圖(排線)，裡面也沒有手煞車相關線路。
