[解決][車機安裝問題 ] 接線後手煞車一直亮，且開車會不停響

如提，想請教各位大神。
近期雙十二幫老婆安裝小yaris車機。安裝後即使手煞車放下，警示燈也不會消失，想請教該如何解決呢? 滔寶師傅也不太知道，只能詢問看看大家有沒有建議了。

先上問題圖

車機安裝後 即使只有接上兩個排線 手煞車燈行駛時也是恆亮。

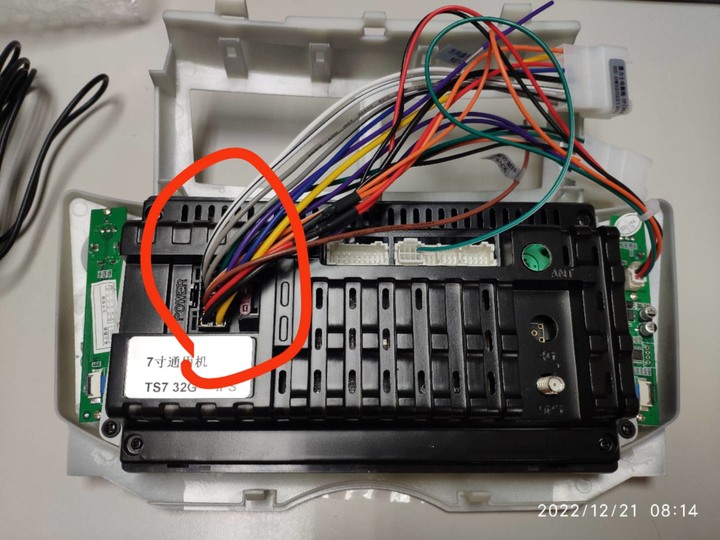

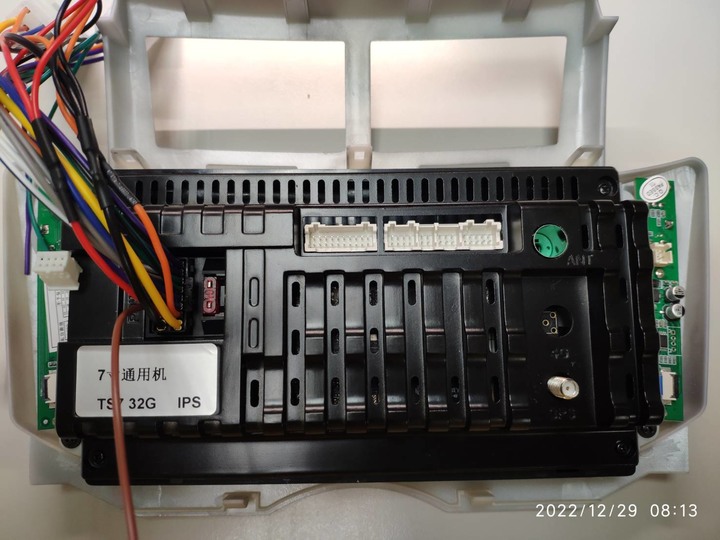

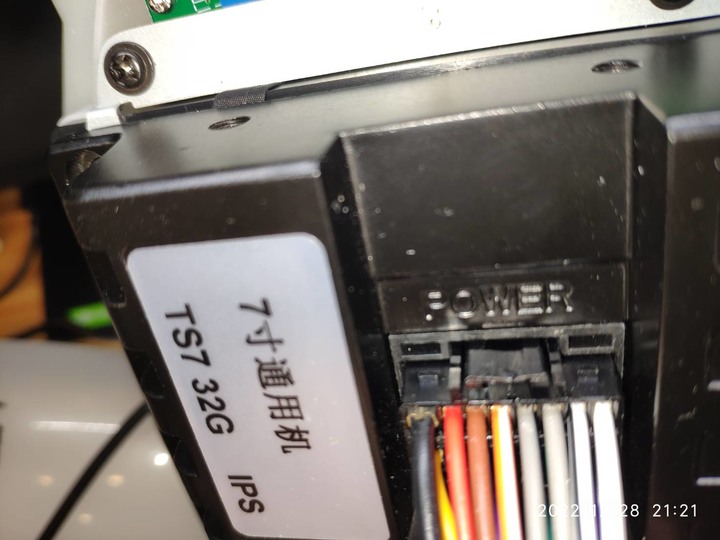

車機背面圖，剛到的接線圖。 白色插孔由左到右 分別是 1.沒接 2.廠商接上 3.4Pin USB 4.6Pin USB 5.倒車攝影線

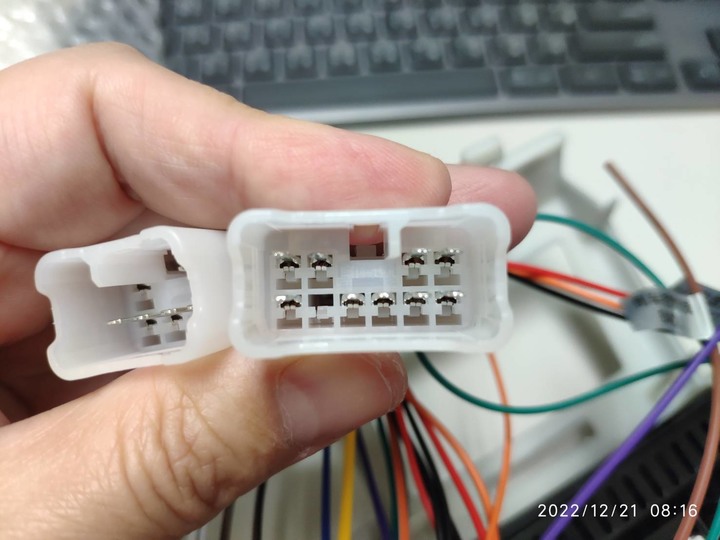

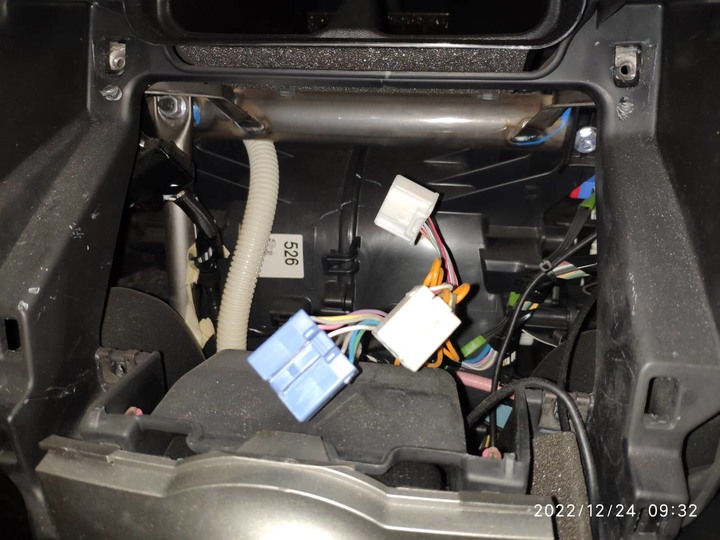

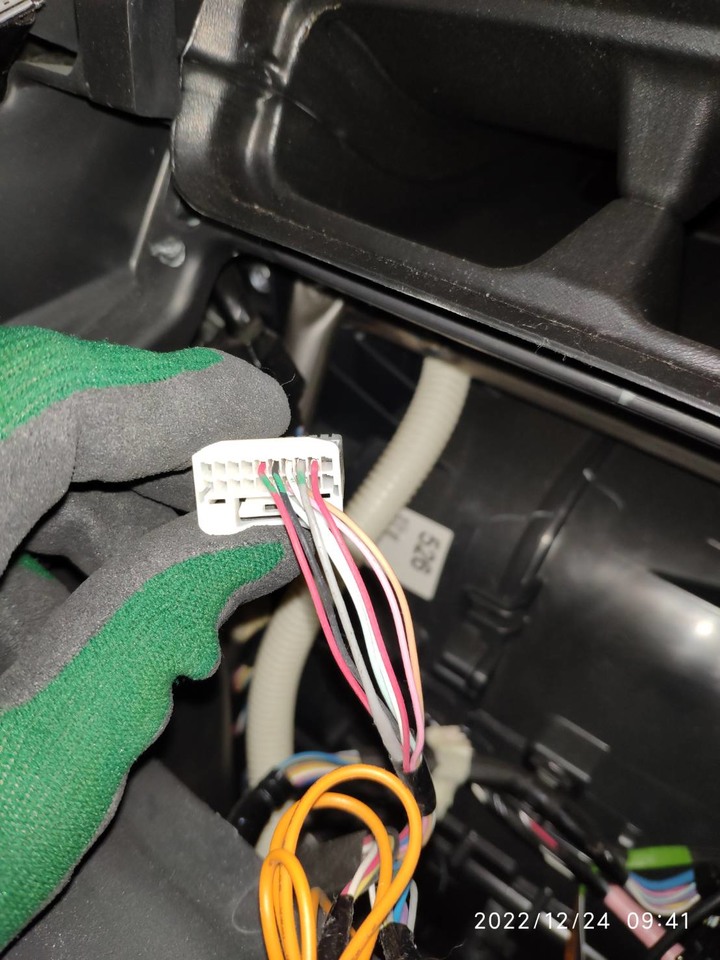

兩個排插 對接車上原車上插孔

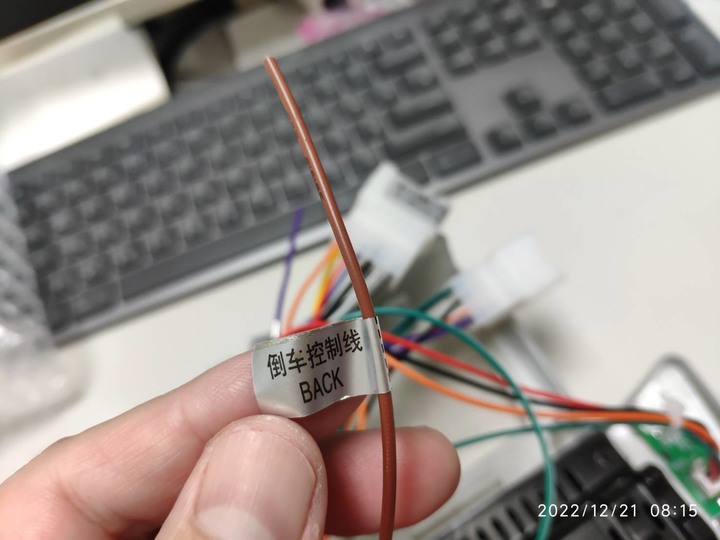

咖啡色的到車控制線 對接連到到車控制連接的車尾的紅色控制線(後面有圖)


紫色這條我沒接

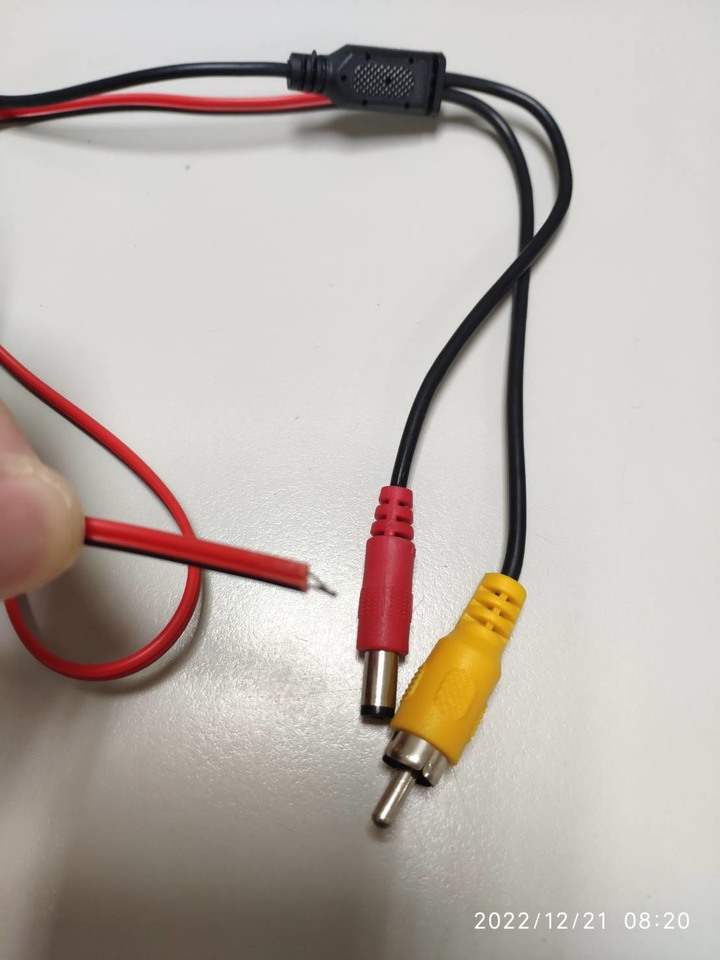

攝影訊號線車機端 紅色這條我對接咖啡色控制線

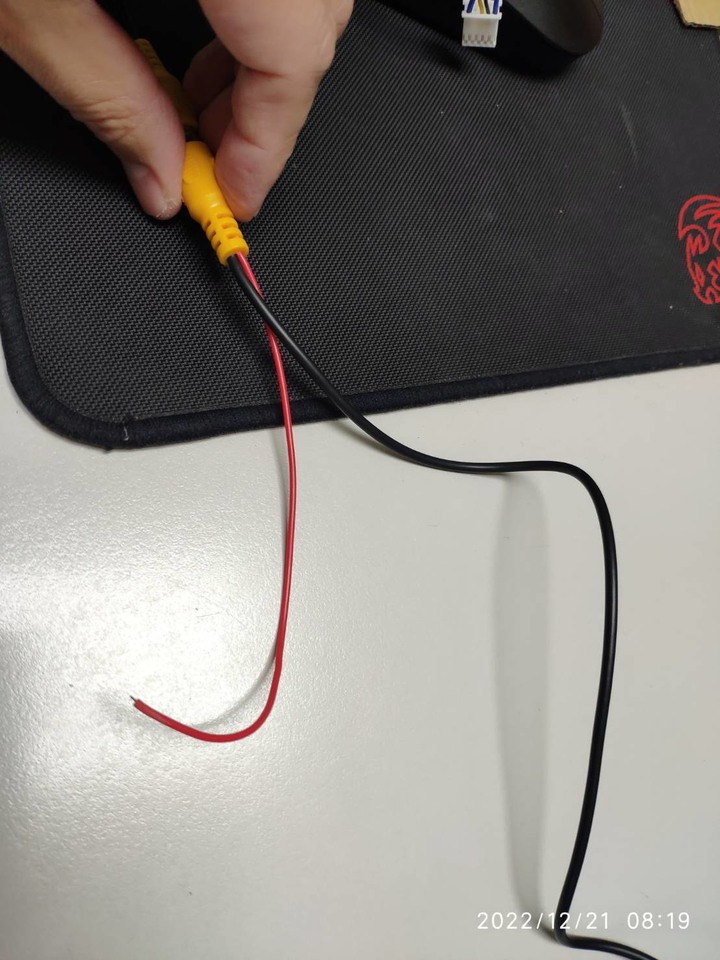

攝影訊號線鏡頭端 紅黑線接上倒車燈

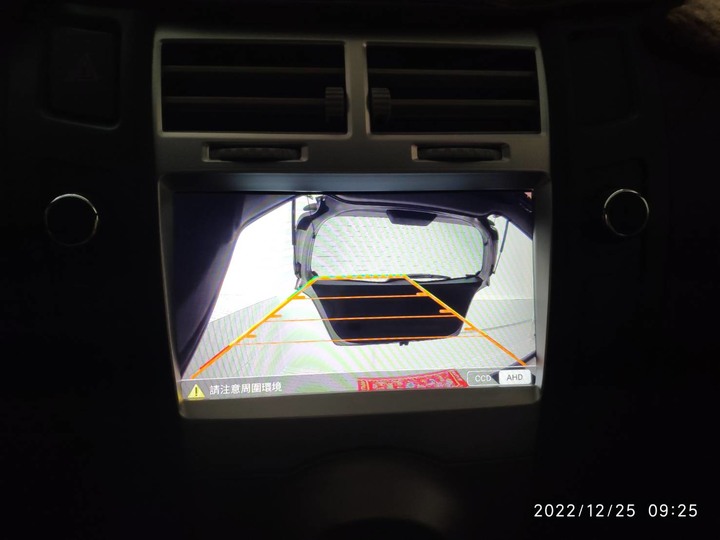

打到車擋 視訊影像有出現。

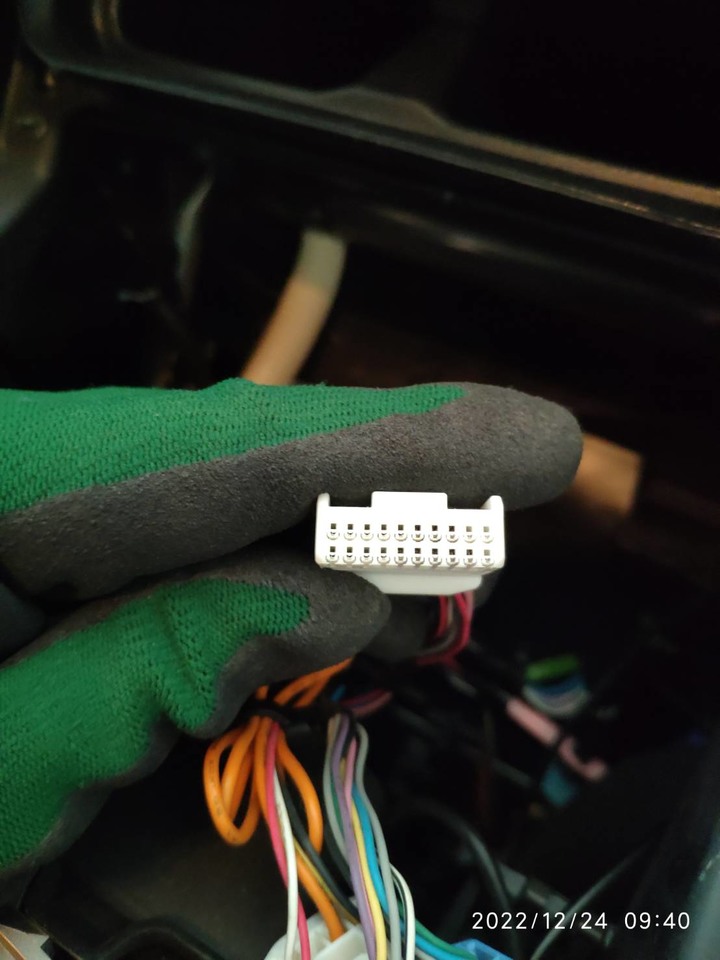

原本車機上有三條排插 我最右邊沒有接(猜測是方向盤控制 20Pin)


這條沒接




請問各位大神，這個問題是車機問題，還是我接線問題呢? 上述接法都是滔寶師傅教的。

最後附上網路搜尋的線圖，不知道可不可以參考。














先感謝回覆。

[2022/12/29 更新]
先感謝各方大神幫忙，發這篇也是希望後人不要採雷，大家的回覆應該都很有用。
因為小弟周末才能用車，實驗結果後補。

以下先補上線組圖

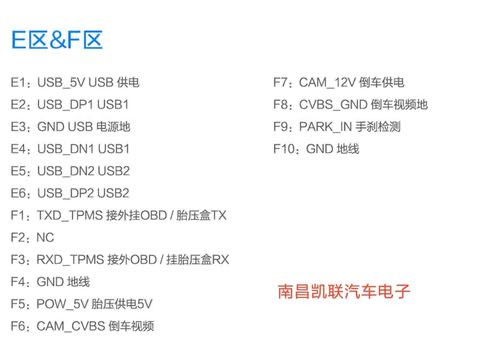

補上F區圖片

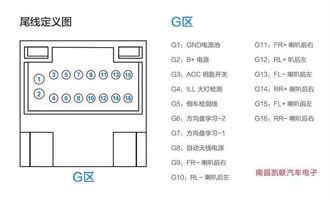

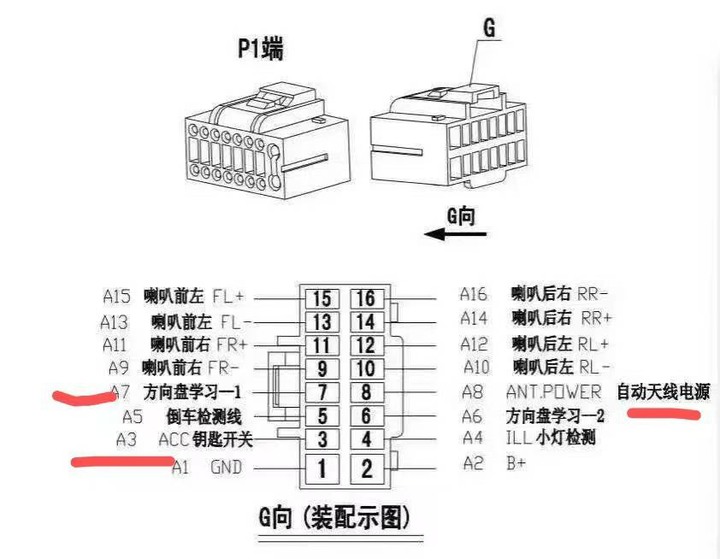

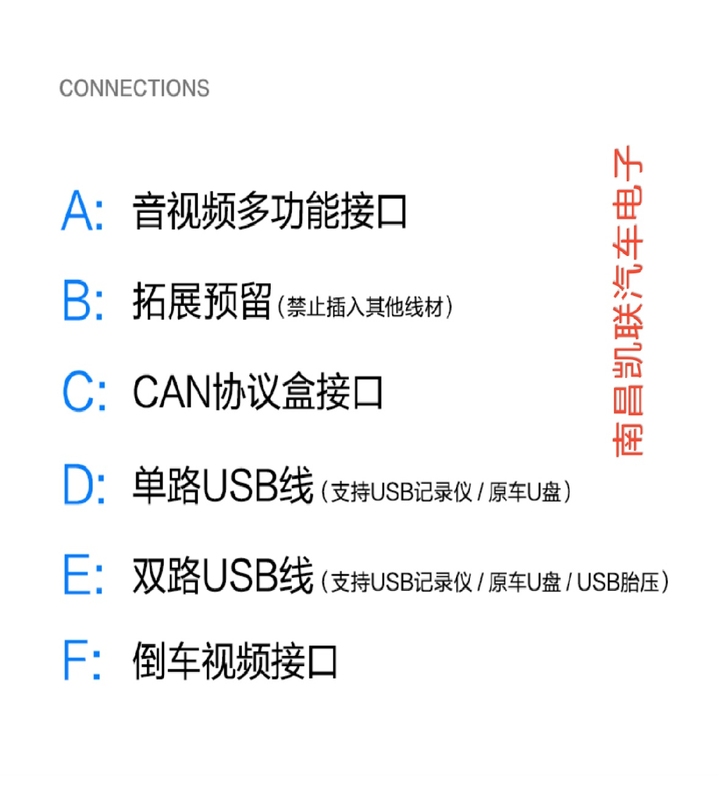

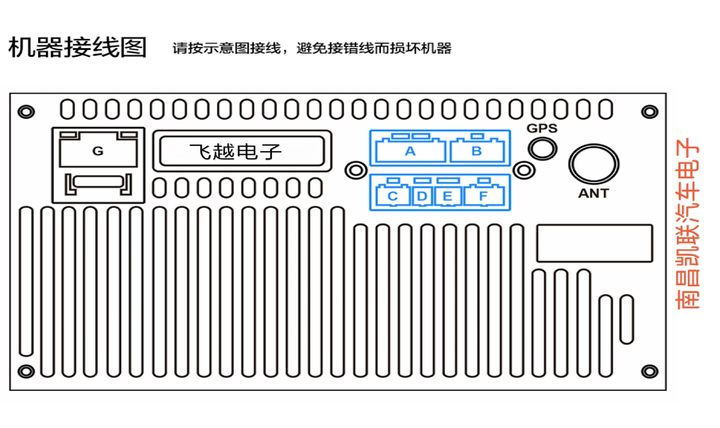

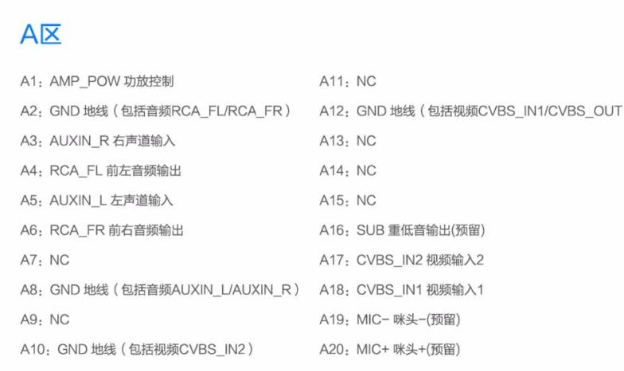

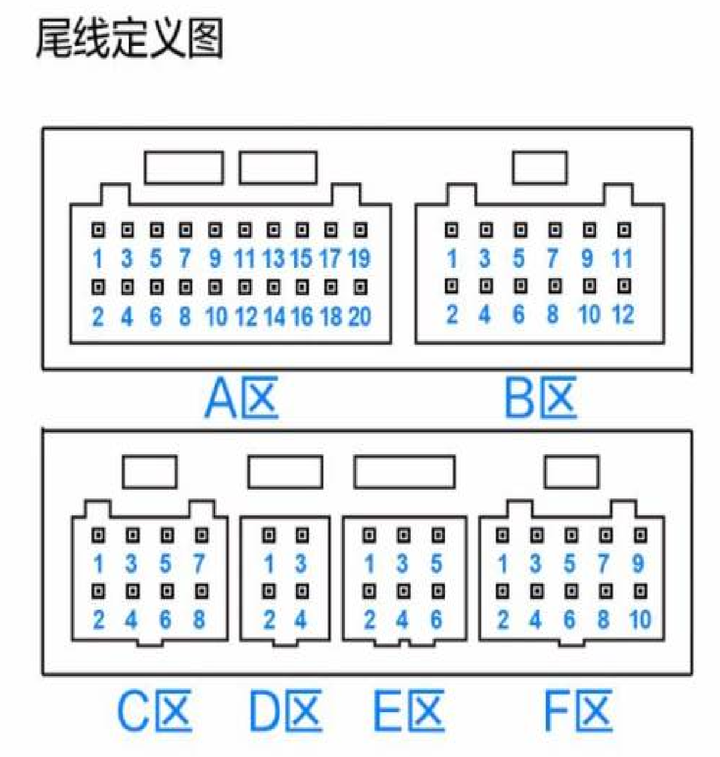

廠商排線定義圖

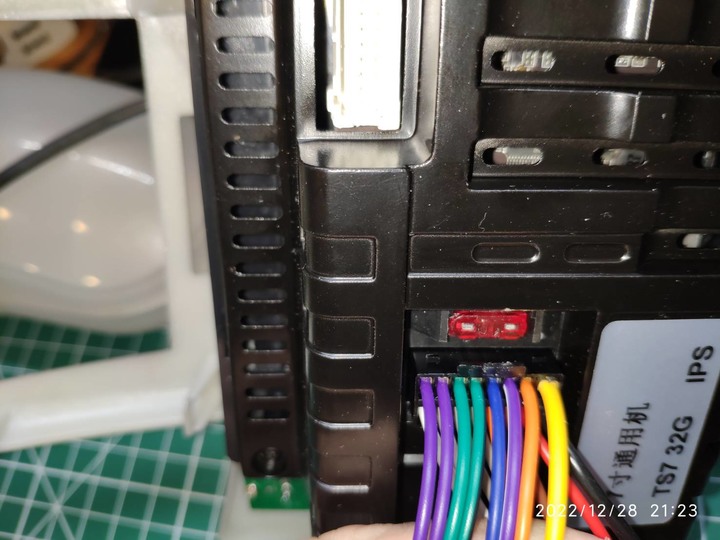

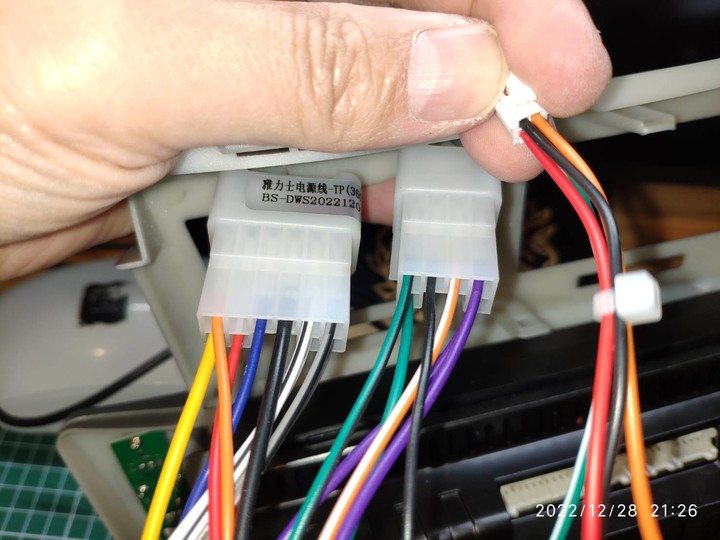

排線外側 照定義分別是(左到右) 1.黑線(GND) 2.紅線(ACC) 3.咖啡線(倒車檢測) 4.橘白線(方向盤1 5.灰黑線(喇叭前右-) 6.灰線(喇叭前右+) 7.白黑線(喇叭前左-) 8.白線(喇叭前左+)

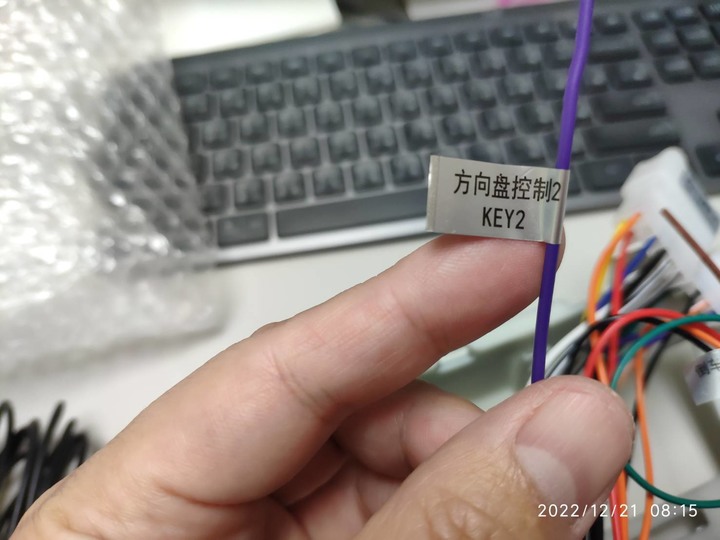

排線內側 照定義分別是(右到左) 1.黃線(B+) 2. 橘線(ILL小燈檢測) 3.紫白線(方向盤2) 4.藍線(自動天線電源) 5.綠黑線(喇叭後左-) 6.綠線(喇叭後左+) 7.紫線(喇叭後右+) 8.紫黑線(喇叭後右-)

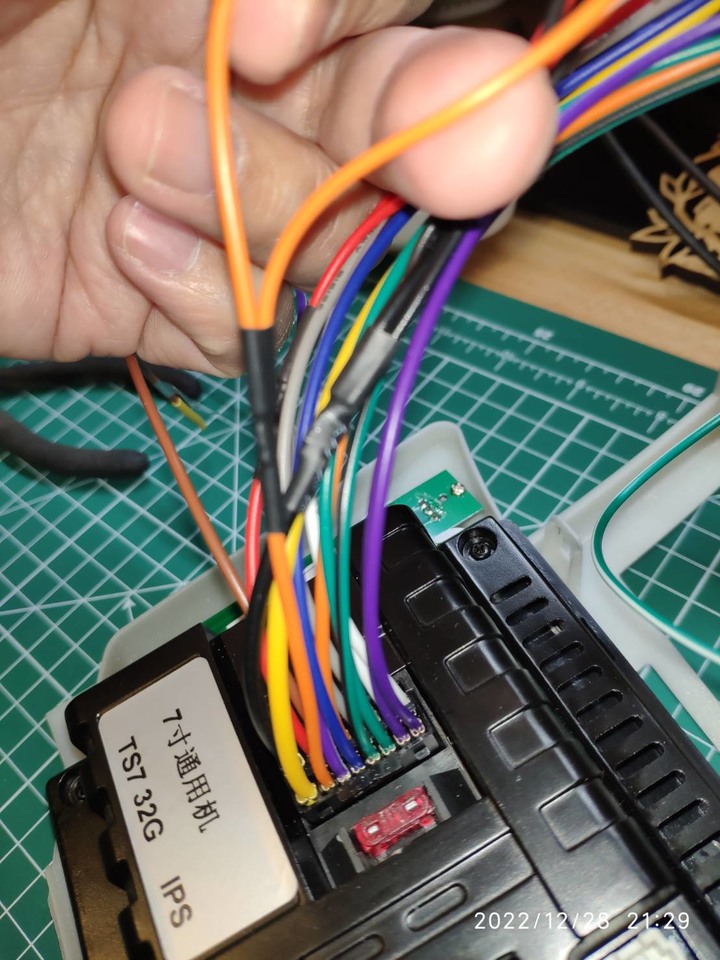

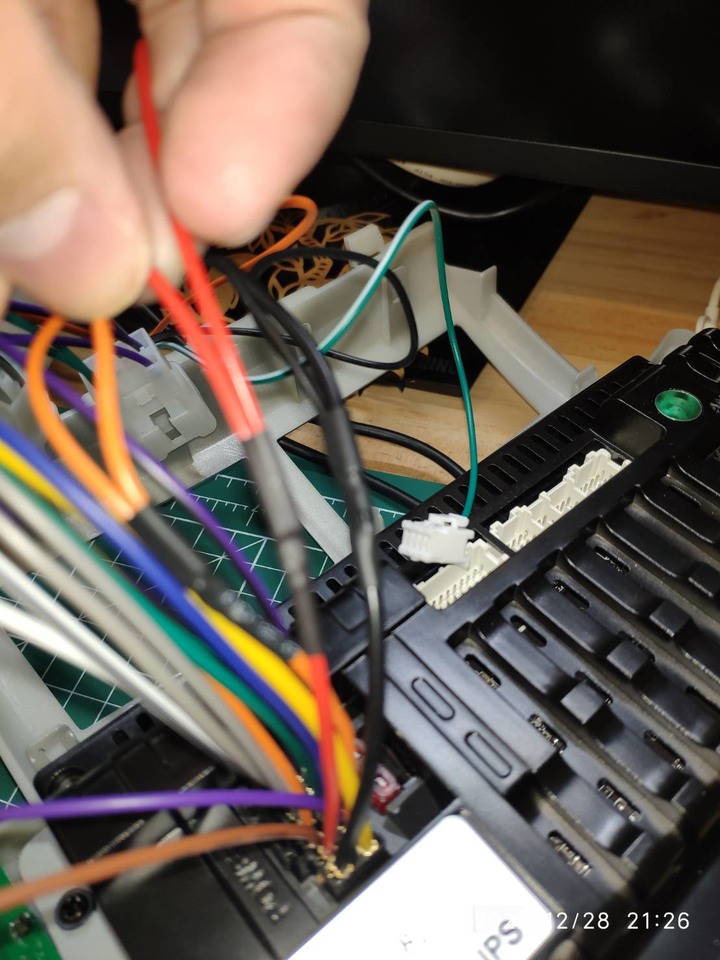

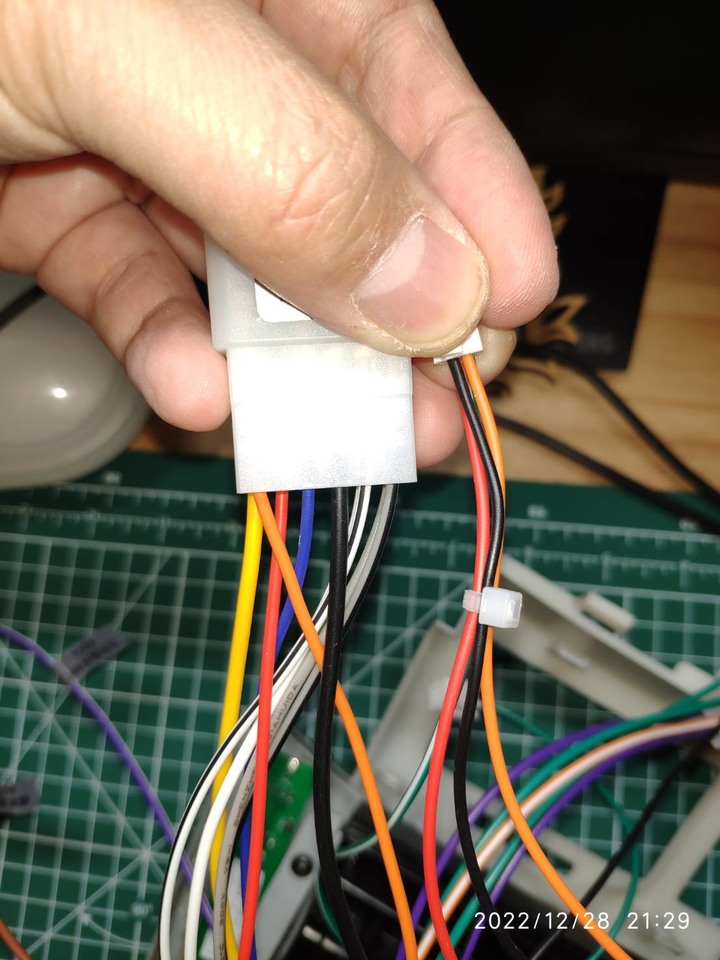

分接的線有三條 黑線GND 紅線ACC 橘線ILL小燈檢測


黑色排線分三條 看定義應該是GND






紅線分兩條 從ACC 分出 應該是12V+




橘色線分兩條 ILL小燈檢測 不知道要幹嘛

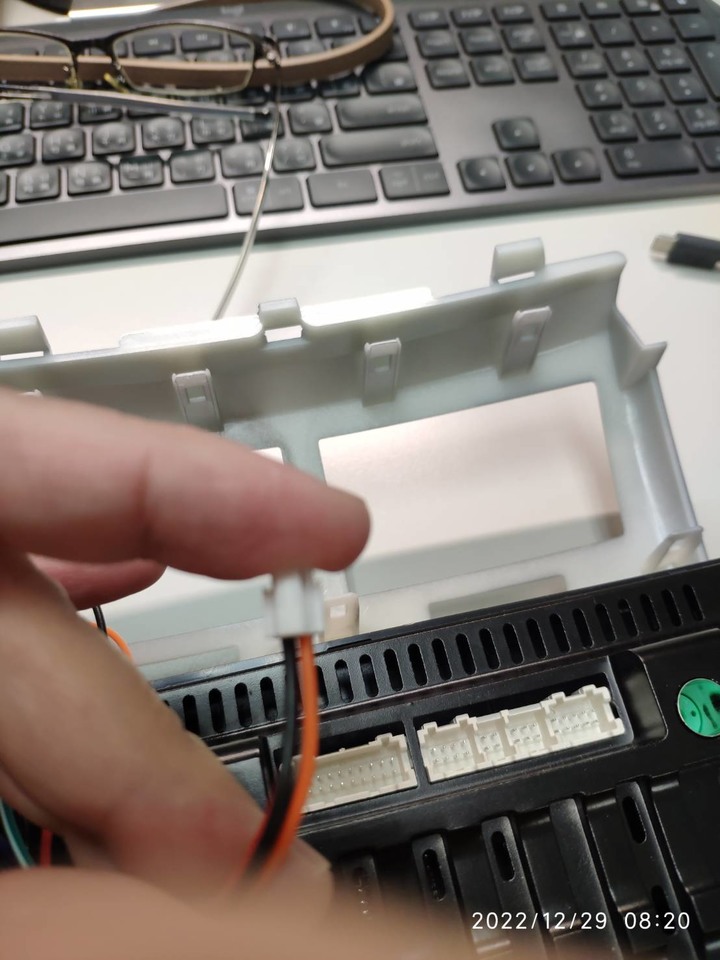

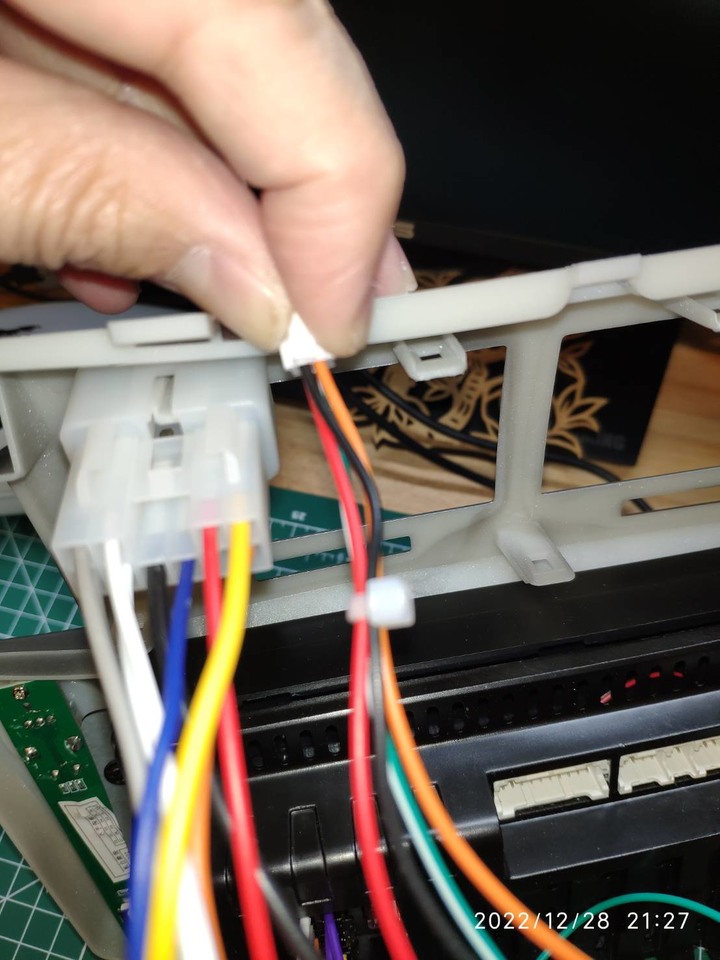

主機不必要接頭拆開後長這樣 只有一個16Pin G頭 再分出10Pin 6Pin 4Pin 三個頭。

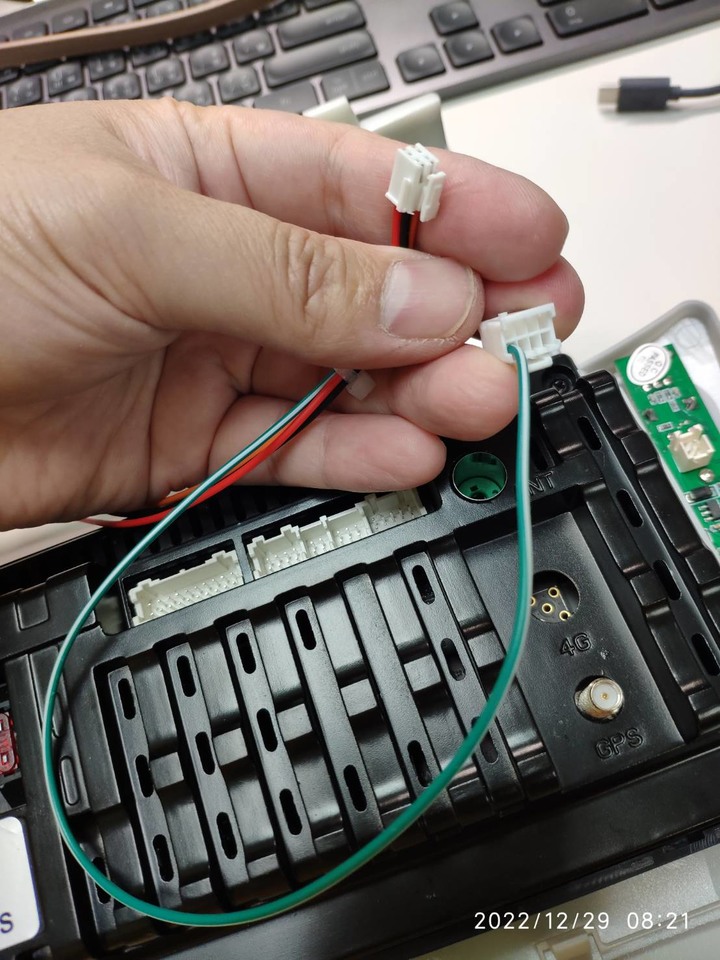

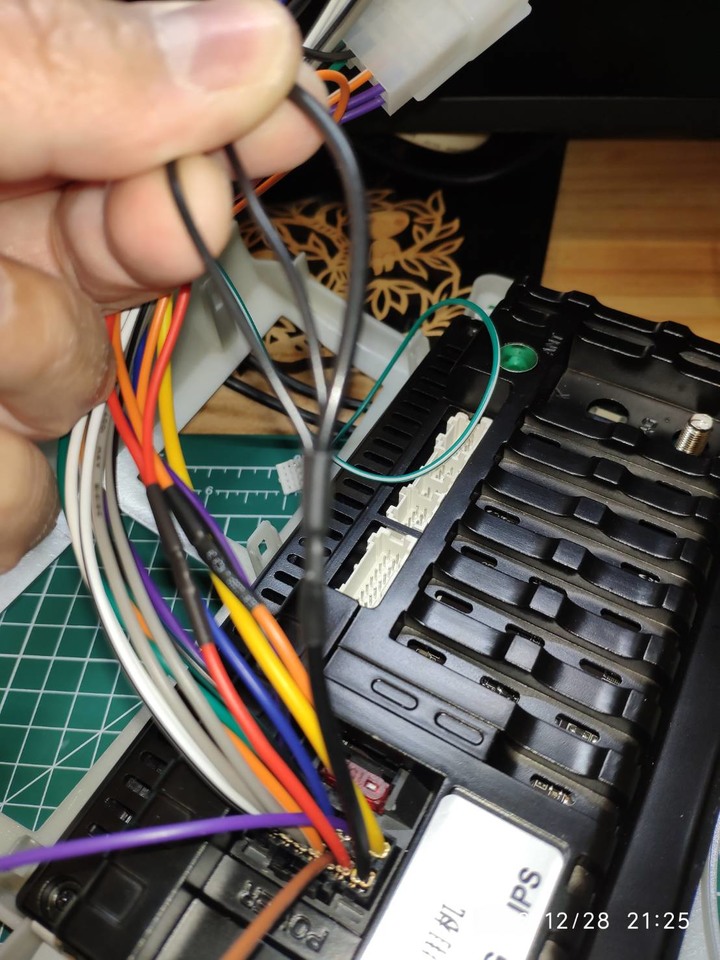

其中接到板子上的4Pin接頭 分出一條綠白線給8Pin C區 ，看定義應該是C7 外接協議盒TX
四個孔分別接線是 左上: 橘(ILL) 左下: 綠白(分接C7) 右上:黑(GND) 右下:紅(acc)

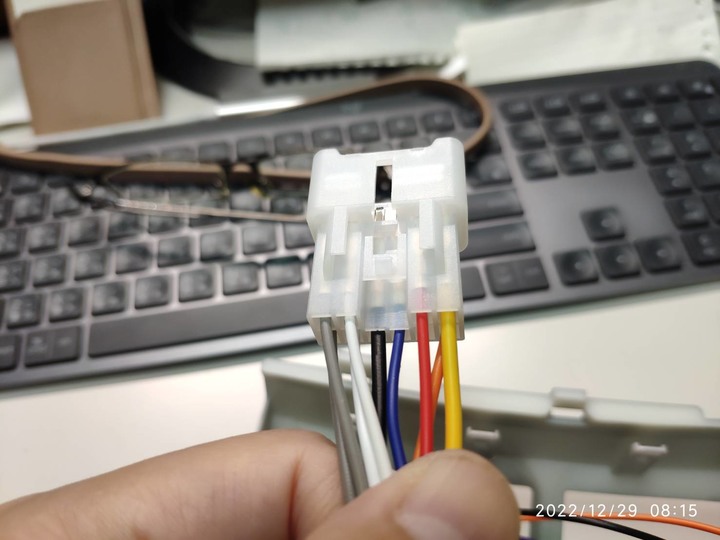

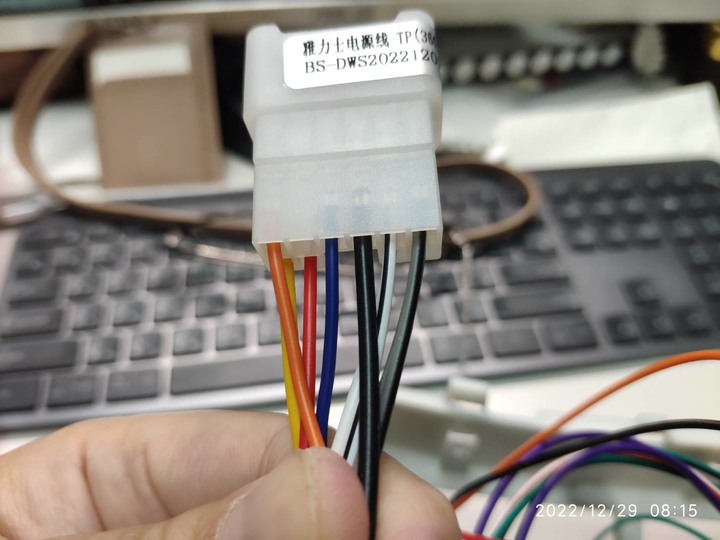

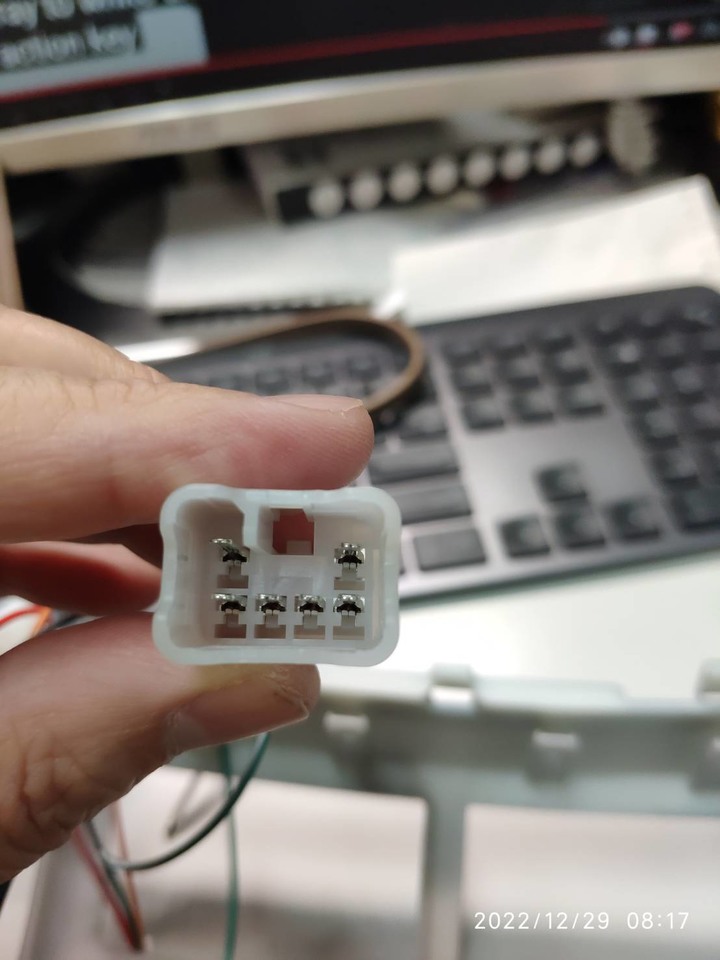

10Pin頭接線


對應上圖下排 分別是1.橘線(ILL) 2.空 3.藍線(自動天線電源) 4.黑線(GND) 5.白黑線(喇叭左前-) 6.灰黑線(喇叭右前-)


分別是1.灰線(喇叭右前+) 2.白線(喇叭左前+) 3.紅線(acc) 4.黃線(B++)

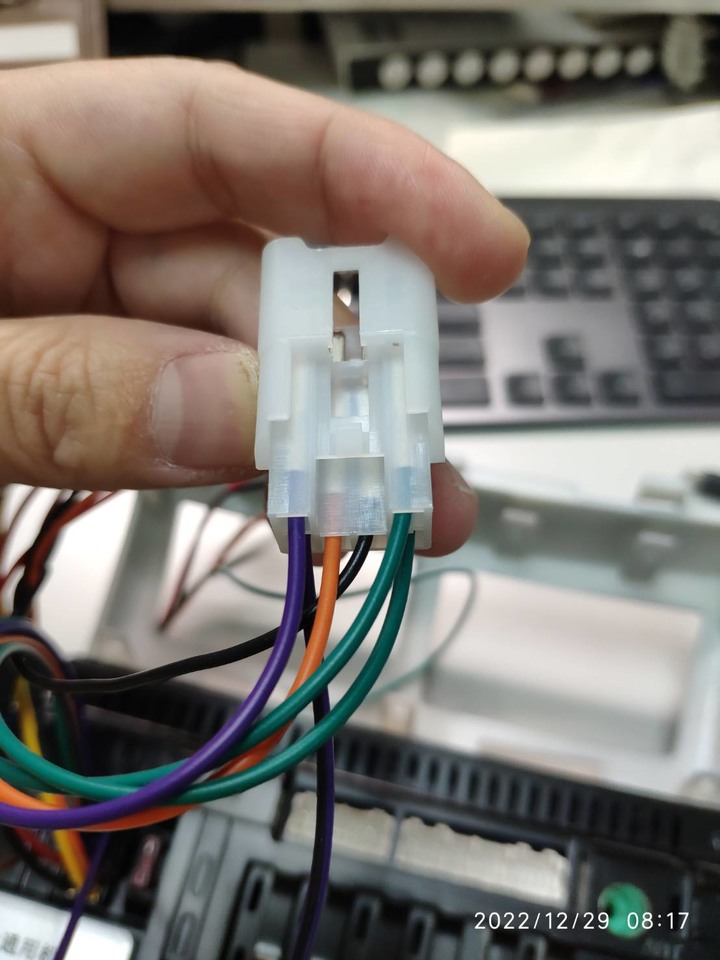

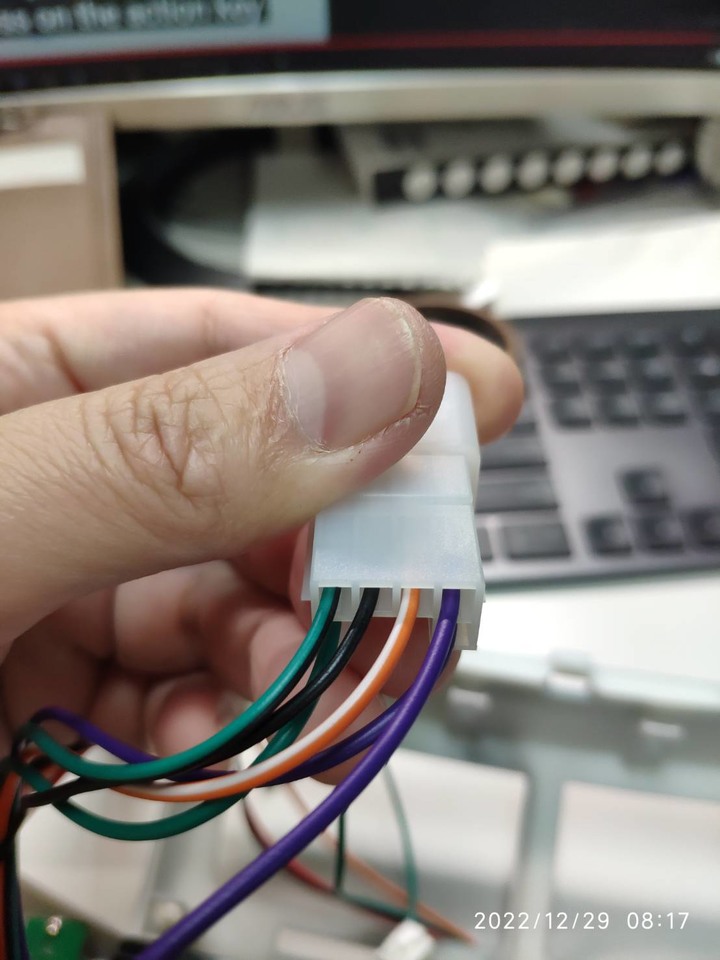

6Pin頭接線


上圖上排兩條線 1.紫線(喇叭右後+) 2.綠線(喇叭左後+)


下排四條線分別是 1.綠黑線(喇叭左後-) 2.黑線(GND) 3.橘白線(方向盤1) 4.紫黑線(喇叭右後-)

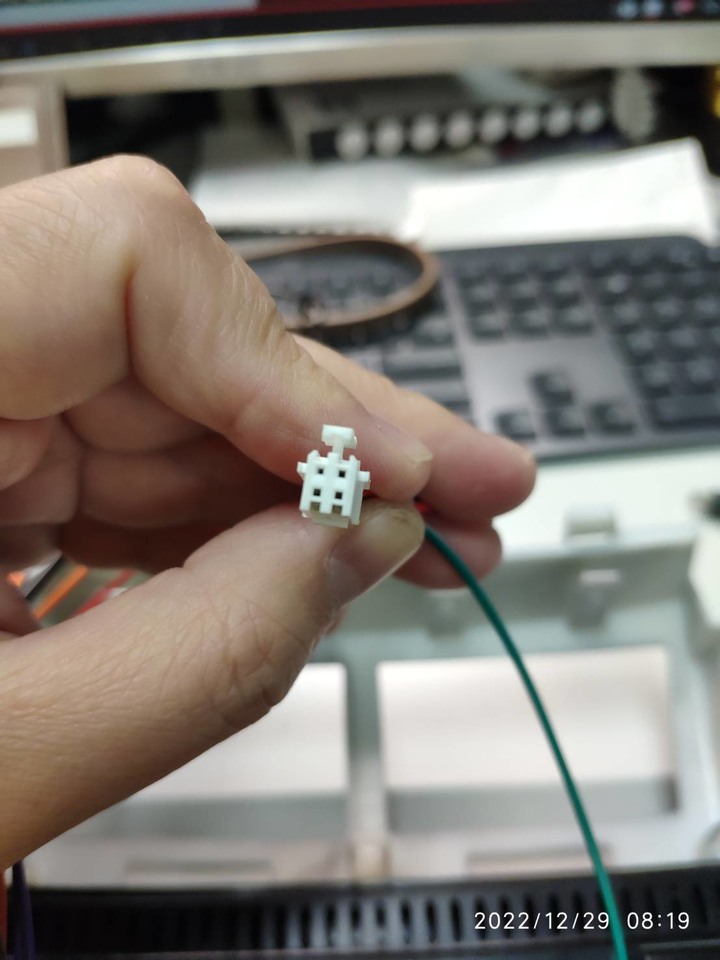

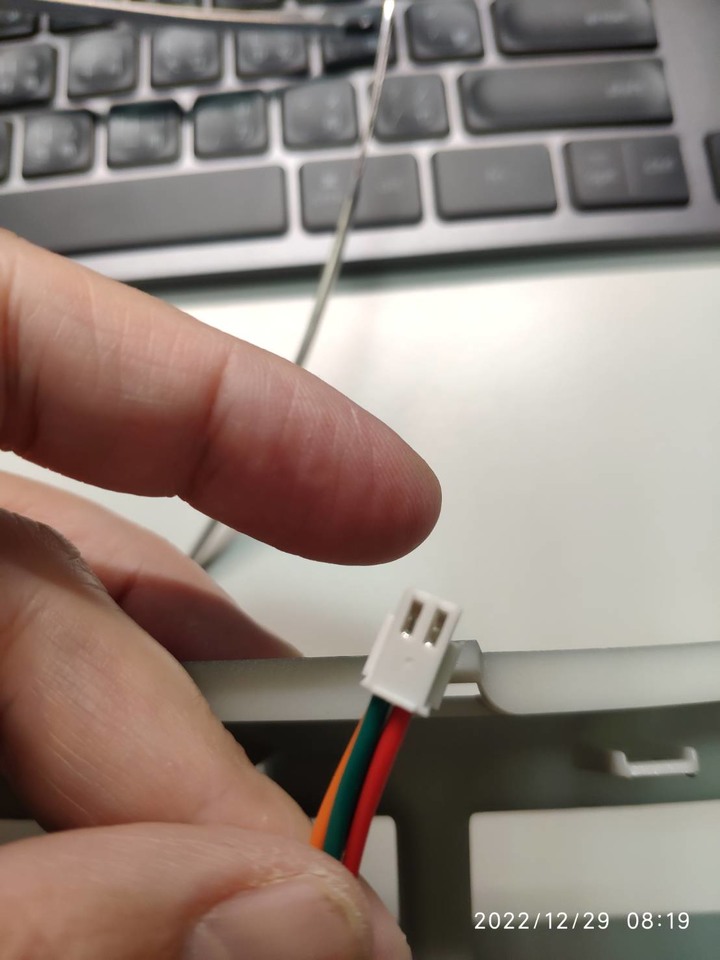

4Pin頭接線 其中一條綠白線分給C區的C7






以上
[20221231更新]
昨晚先接上大頭 正常
接上小六頭 NG
剪掉橘白線 NG
剪掉黑線 OK. 儀表板不再顯示手煞車沒有放下。
再次感謝 各方大神提供意見，大致上問題出在這條黑線上。
