PX5車機接電供

請問PX5我想外接電源供應器,


14腳ACC IN


15腳GND


除了這兩條線還要接什麼?


我試過只接這兩條無法開機。

PX5車機接電供
2019-09-13 15:24 發佈
vege1219 wrote:
請問PX5我想外接電...(恕刪)


還有一條應該是黃線的B+(永久電)
BAT(黃色線)和ACC(紅色線)兩支腳接正電 12V
GND(黑色線) 接負電
venuscld0501 wrote:
還有一條應該是黃線的B...(恕刪)

原來B+是BAT,我還以為是喇叭的接線
感謝提示。
vege1219 wrote:
原來B+是BAT,我...(恕刪)



不客氣
因為所有的音響主機都要這三條才會開機的

ACC線等同電腦的電源開關一樣
主機用這個紅火訊號判斷要開機還是關機
venuscld0501 wrote:
不客氣因為所有的音響...(恕刪)

另外我想請問有人注意PX5的溫度嗎?
夏天上車CPU溫度高達8X度,
我後來在屏蔽蓋上面放了一顆全銅散熱器,但沒加風扇,開機後聽個音樂也要6X度,XDA上有位義大利人說只要散熱器就好,風扇沒什麼效果。
vege1219 wrote:
另外我想請問有人注意PX5...(恕刪)


https://www.mobile01.com/topicdetail.php?f=519&t=5799389&p=1#73255537
你可以到這篇裡面看,留言裡面有加裝風散後的照片
vege1219 wrote:
另外我想請問有人注意PX5...(恕刪)


小弟把之前淘寶買的PX5被維修過的全新爛機給換了

這台是台灣店家買的,品質有保障
型號也是PX5-八核 4G RAM-32G ROM

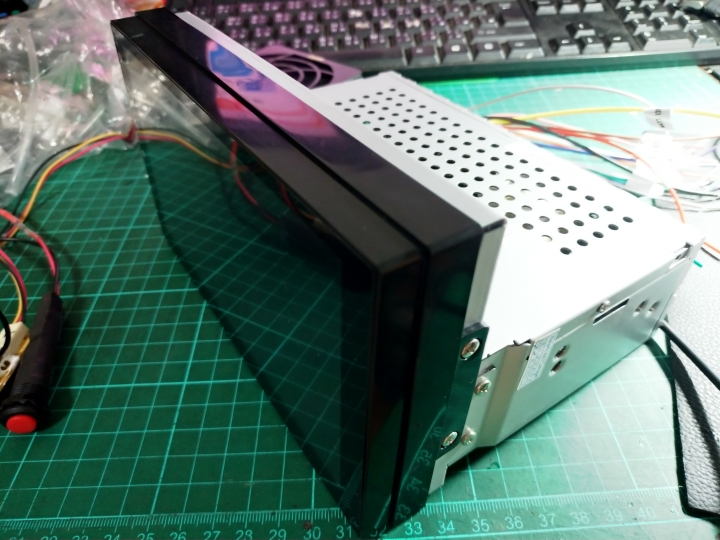

買來當然就是先檢查
賣家有貼封條,不能拆,從散熱孔檢示,是全新機無誤


裝機之前當然要先來改造一下,加裝風扇

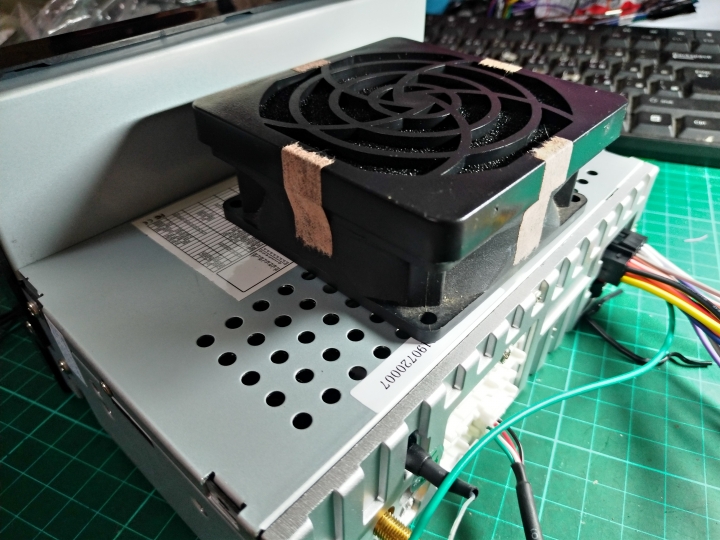

風扇是8cm,上面再加蓋防塵網

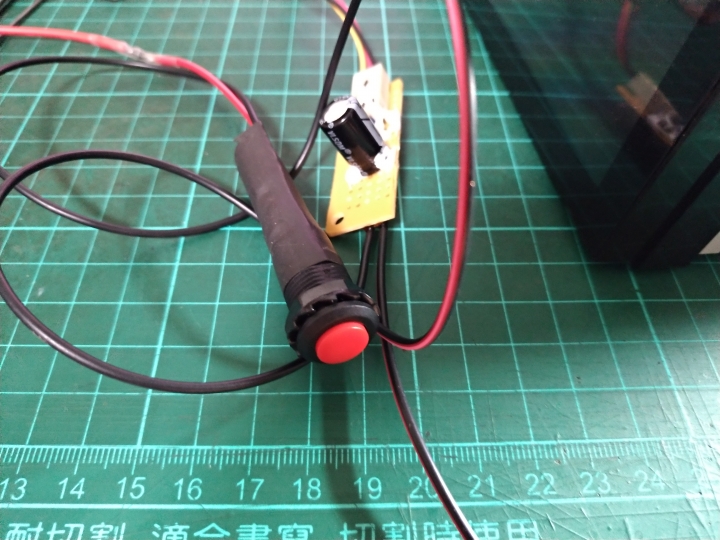

增加的開關和電容器,這樣就能手動開啟或關閉風扇
風扇電源是接ACC,開電門風扇運轉,熄火後風扇關閉
電路順序就是,ACC =>保險絲=>開關=>二極體=>電解電容(1000uf/25v)+陶瓷電容(0.1uf/35v)=>風扇

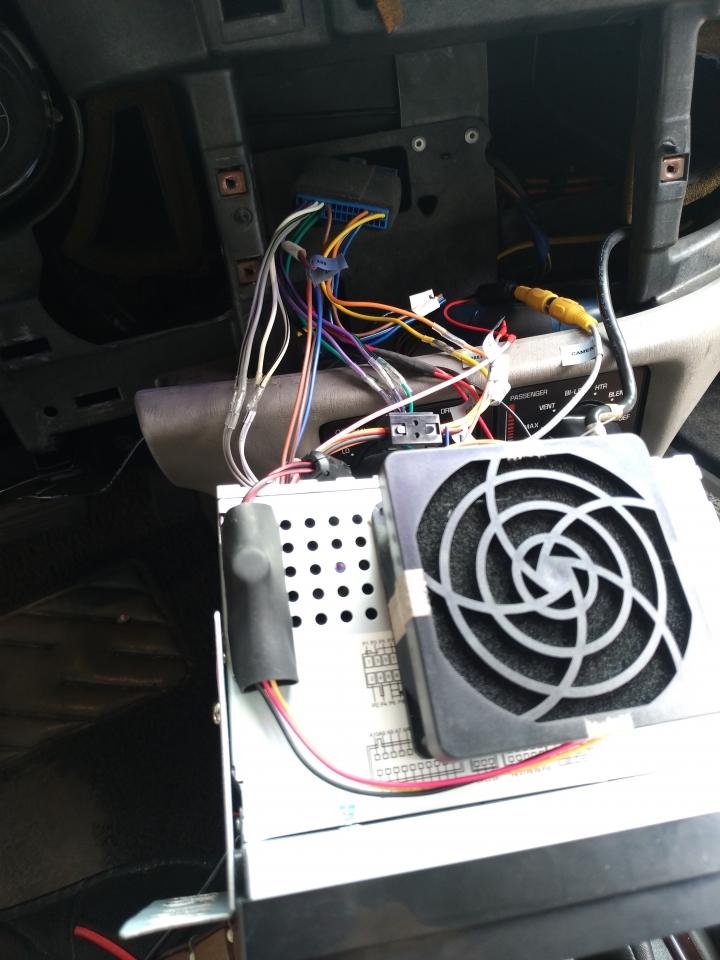

後面電源線和訊號線部分,再加扣上磁環濾波器

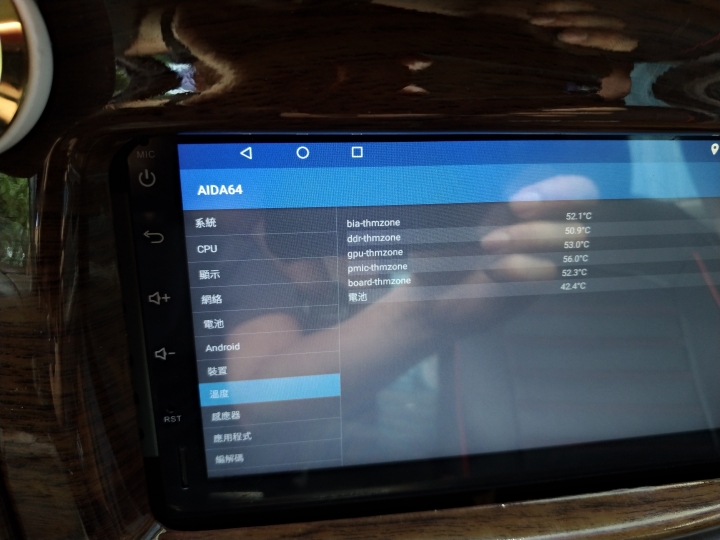

看一下機器運作時溫度,沒開冷氣約在5x度左右,如有開冷氣的話溫度應該會更低

目前這台操作起來非常順,系統沒什麼問題
比在我之前在淘寶買的品質好太多了
要上淘寶買這種電子產品,真是要看對方的良心
我之前買的那台竟然是被維修過的機器,還修得阿里不答
用的料件還是偷工減料的
跟賣家牠淘寶網頁上所標示的用料跟本不一樣
改天我再來發一篇圖文並茂的文章

我是用這種舊賽揚CPU全銅散熱器,拿掉風扇直上,裝上前兩邊都打磨成亮面
可能是CPU重貼導熱膠的緣故,前幾天溫度還一直5x-6x
但是今早啟動後溫度就一直維持在2x-3x,可能導熱膠密合了
其實機器上面是封閉空間,裝風扇沒有對流,長時間熱還是積在裡面
https://forum.xda-developers.com/android-auto/mtcd-hardware-development/fan-installation-px5-t3800822/page2
12樓
https://forum.xda-developers.com/android-auto/mtcd-hardware-development/fan-installation-px5-t3800822/page4
31樓
Finally having some super hot days here. I'm totally with everyone else here; you just need a good heat sink and the fan is unnecessary. On a hot day 90 degrees Fahrenheit the unit would hit 99C or more and become unresponsive/lag out badly. After the install, it runs without issues even on days where the temps are in the mid 90's here in Ohio. Temps are now stable around 60C.
所以我暫時沒裝風扇
