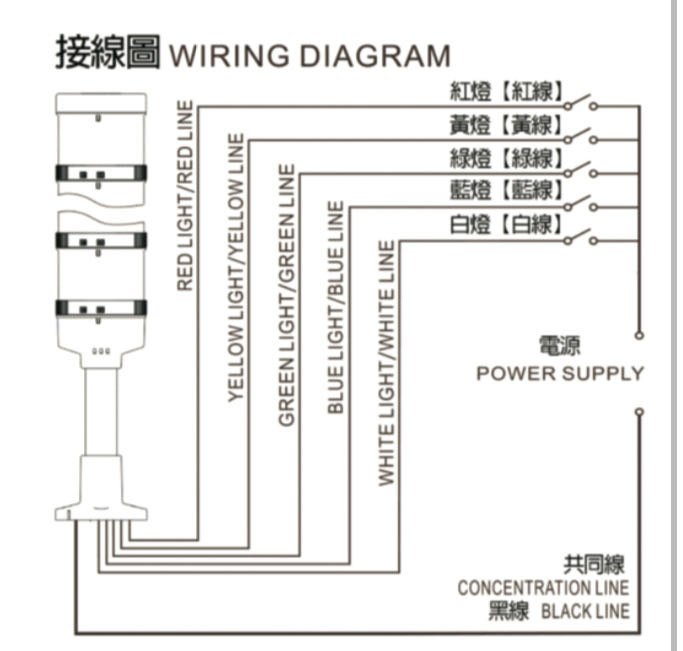

買條線剪幾段跳線,將繼電器com接一起和接燈共用線,其他色燈就接各繼電器常開,然後用mcu控制in光耦合器看看,你燈原來怎麼用就怎麼接而已,繼電器模組上有LED燈,你先學會怎麼點亮上面LED,繼電器只是開關而已,燈柱線路圖上那個開關想像成每個繼電器常開而已

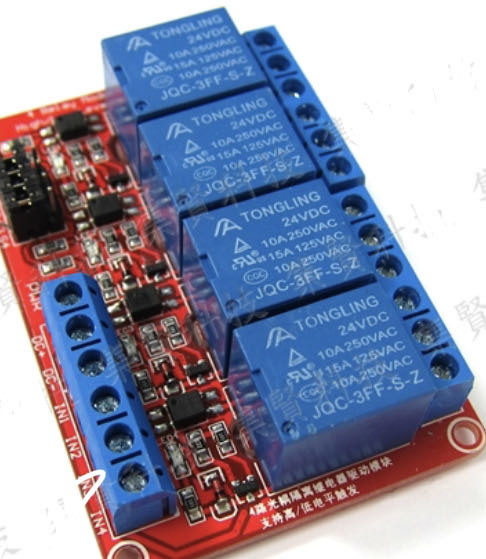

lee_Alawn wrote:目前測試直接接上積層...(恕刪) 我看上面 電路板照片.. 電路 繼電器是24V輸入端:DC+ ==> +24VDC- ==> 輸入端接地IN1 ~ IN4 ==> 達靈頓NPN輸入... 電壓 可能+5V輸出端:4組 3輸出 (一個COM 一個常開 一個常關)至於COM 有沒有連通 要看電路板

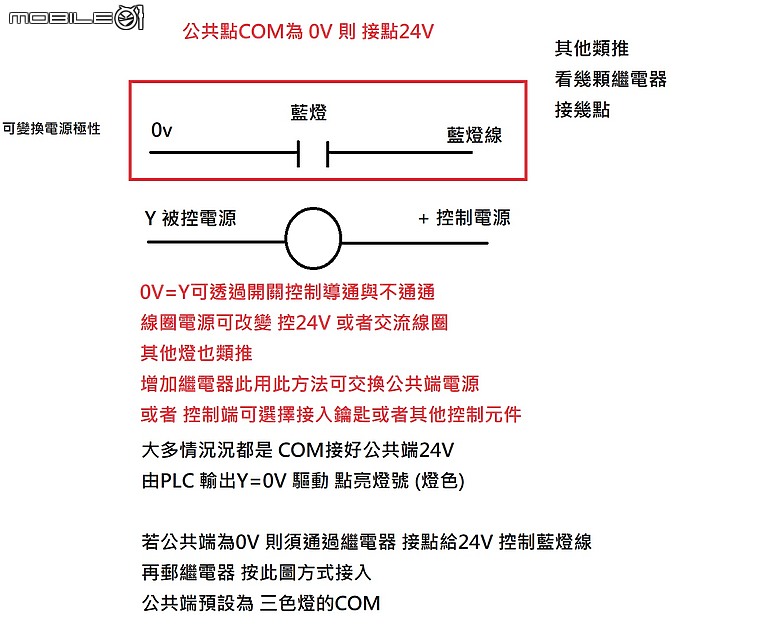

lee_Alawn wrote:目前測試直接接上積層...(恕刪) 此圖預設A接點 線圈激活後導通, 若B接點則不導電時導通應該是三色燈繼電器 的接點紅0V - 繼電器接點1黃0V - 繼電器接點2綠0V - 繼電器接點3藍0V - 繼電器接點4線圈 接 24V 假設是直流 就是接Y = 0V
看你接線圖是要5路現在市面有的廠牌大致都獨立4路的智能控制模組要到5路的很少接線方式其實廠商就會跟你說明建議評估需要哪一種台灣有奧創智慧C1還有其他大廠sonoff的可以收尋參考DIY要本身就有風險,無法確認建議還是找專業的
繼電器左邊輸入端要求24V,右邊輸出端跟這邊獨立繼電器模塊 DC接到24V,IN分別接到PLC輸出看起來模塊可以切換高電平或低電平動作燈座的黑線一樣接到電燈電源其他顏色線分別接到各個繼電器常開(NO)電燈電源的另一端接到所有繼電器的公共端(COM)
