打給厚
大家都知道林帝是專門作線材的專家
不只是螢幕的線材,他們家也有在做USB相關的線材
今天主要來開箱的是 THUNDERBOLT 4 INTEL 原廠認證傳輸線(編號 31120)
這條線被我封為線材界的萬金油,包含TB4、100W充電速率以及相容USB4.0及3.2
開箱前必須先簡單科普一下,雷電Thunderbolt以及USB之間的關係
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-832edd97216850b317cbf5fed846ffc4.jpg)
雷電本身是由我們的I皇主導的傳輸協議,第1及2代的接頭是以Mini DP作整合
從第3代開始就是採用TYPE-C接口(世界主流,剩大蘋果尚未妥協)
而常見的USB接口目前有TYPE-A(最常見的那種長方型不能盲插的)
以及TYPE-C(理論上雙邊皆可插)
在USB-IF協會制定USB4.0規範時,是建立在 Thunderbolt 3 的基礎之上,不只可向下相
容到 USB 2.0 ,在很多功能方面都與其相同。
而Thunderbolt 4,則是以Thunderbolt 3為基礎,增加PCIE協定的傳輸速度從16 Gbps提
升至32 Gbps,而且TB4一定得通過USB4.0的相容測試,以目前來說TYPE-C口最高殿堂就是
Thunderbolt 4。
那今天入手TB4的線其實是為了之前買的Z690-i後面的插口而入手
詳情:http://tinyurl.com/4c47z3r6
主要是為了日後看有沒有機會有TB4的顯卡外接盒,之前用過TB3的沒辦法完整發揮3090實
力覺得可惜
詳情:http://www.ptt.cc/bbs/PC_Shopping/M.1659346941.A.7F9.html
因為目前TB3的吞吐有限,太高規的顯卡是沒辦法完整在外接盒發揮全力的
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-f157296587f042f880f2f38f38011ce2.jpg)
首先把我手邊有的林帝線都抓出來,Lindy林帝 Thunderbolt 4 被動式傳輸線與它的快樂
夥伴們
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-9a9caf9c9f9898279693b2647fe1280a.jpg)
TB4的線包裝很簡單,標準林帝可封口袋子,以及產品SPEC
產品編號:31120
‧ 符合Thunderbolt 4標準,並通過Intel認證
‧ 單一線材支援影像、資料、雙向電力傳輸
‧ 使用Type-C接頭,向下相容TB3,並相容於USB4、USB3.2訊號
‧ 支援速度達到40Gbps,PCIe數據傳輸速度達到32Gbps
‧ 連接器上印有"4"及"閃電符號",代表完美支援Thunderbolt 4
‧ 可以同時輸出兩組4K@60Hz或一組8K@30Hz
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-81dc1bd6c50574c23be7320d9b34b23c.jpg)
而USB4.0線袋上的貼紙更為簡單,是另外有個吊牌寫著所有的SPEC
產品編號:92000_A
‧ 完全符合USB-IF協會規範
‧ Type-C支援正反雙面盲插
‧ 支援超高速USB4 Gen 3x2,40Gbps
‧ 支援DisplayPort Alternate Mode,最高可支援8K@30Hz解析度
‧ 內建PD智能電流晶片,支援PD電力輸送功能,可提供最大電力傳輸(Max-100W)
‧ 相容於Thunderbolt 3,可向下相容USB 3.2/3.1/3.0/2.0/1.1
‧ 40Gbps頻寬僅適用於兩端裝置皆支援USB4 Gen3x2規範
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-85bc75b22a6bccebf7e04f66bc60a528.jpg)
這條USB3.2是一邊為TYPE-A,另一端為TYPE-C的版本
產品編號:36917
‧ Type-C支援正反雙面盲插
‧ 支援最大電力傳輸達60W
‧ 支援高速 USB 3.2 Gen 2 10Gbps
‧ 可向下相容USB 3.1/3.0/2.0/1.1
‧ 連接器上有獨家標示,可以輕易分辨線材種類
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-4c9d2e717a76292c63461f85a1821c37.jpg)
最後這條則是閃亮亮CROMO的TYPE-A TO TYPE-B
主要我是拿來運用的一般外接硬碟
產品編號:36657
‧最高傳輸速率達5Gbps,向下相容USB 2.0/1.1規格
‧接頭與接點端子採24k純金電鍍,提供高耐久度與接點訊號可靠度
‧連接器採用鍍鉻處理,時尚美觀,同時可以阻絕不必要的雜訊
‧多重隔離包覆,訊號穩定
以下簡單介紹一下外觀
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-f0d58fcd748d6c670d51792cabf84e0f.jpg)
首先是TB4線,話說這條線長得非常不LINDY
接頭磨沙手感,上面用閃電記號以及一個4,表明了自己是雷電4的傳輸線
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-0b5467aeb048499c406cbaa54e144264.jpg)
接頭內部正反都一樣12的pin腳,正反插都可以
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-7c6dabdcca058d2f77cdb2e76ecc813f.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-3150093fba0f857e4c07718641005663.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-37c40c8634ed4f6e41ce2d9c2f0f1548.jpg)

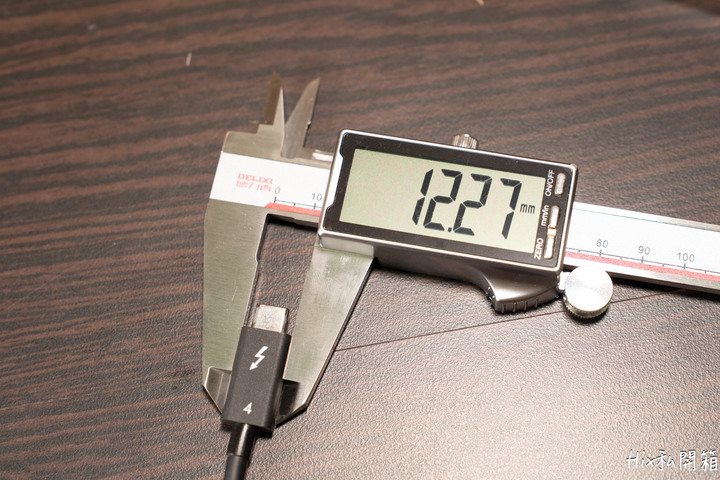

尺寸如上圖,他袋子上寫100公分就真的是100公分剛剛好,連1mm都不多給你。
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-4f2dafdf7540b7fac340315de6f333e5.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-05bd1571520faea8a97b058ca5b3a50a.jpg)
再來是USB4.0傳輸線,上面有標明傳輸速度為40Gbps(目前市面上USB4.0線材幾乎都有寫)
這條是ANTHRA系列的,外觀跟CROMO系列差異在於ANTHRA較為樸素一點沒有金屬鍍鉻。
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-fc374b2acdc0d7eddfa6240a23b6497f.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-9931ed8d8a970bbe9f240d1b69bd5a0b.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-b768ce20c37193cef553d2e5e336166b.jpg)
尺吋長度如上圖,一樣長度連1mm都不會多給
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-c1ca95ac1ccccebae8904410023431e5.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-b0e662ac8c9456003958b3d43eb10d52.jpg)

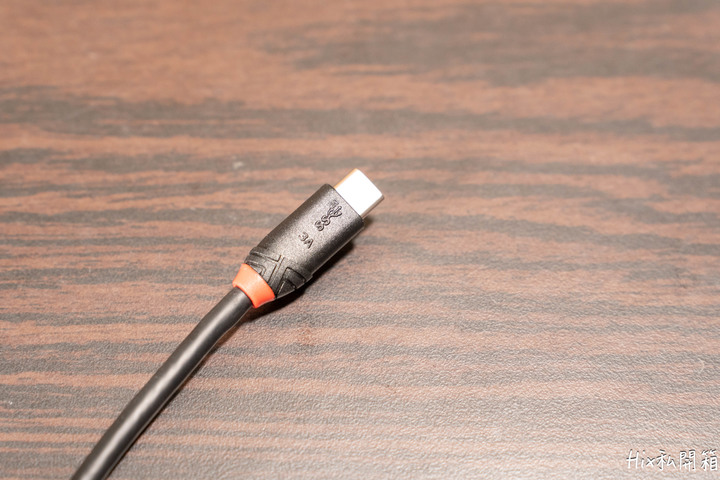

再來USB3.2傳輸線一樣是ANTHRA系列的設計語言。
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-81b51cdbe808f348948570fbfe1108eb.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-84f8ea713e3348eaaa8911bc9c9dd1da.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-8547e799b7f5bc4bcba45856f9446b71.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-bcc515325011fed0db79e34f038d58df.jpg)

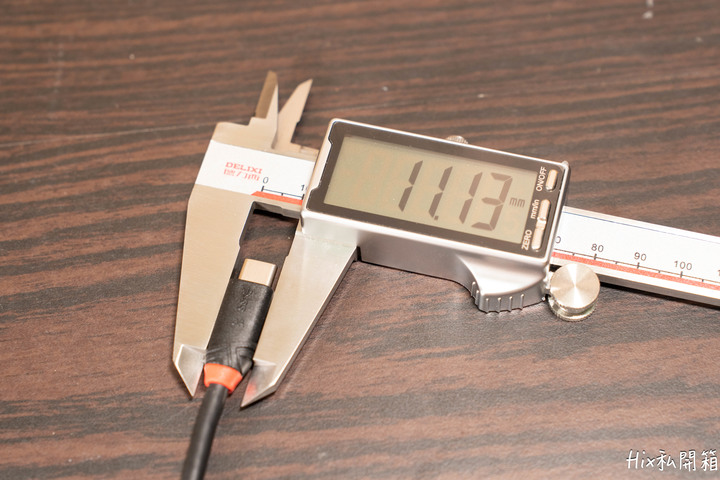

尺吋如上,這條就是150cm的
![[開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-727b1ec77ee9c0e5b95e06202eeca44d.jpg)
![[開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-68cc12e9698a5be4cae32ca819763b5d.jpg)
再來就是我最喜歡的CROMO系列了,鍍鉻處理除了美觀外還可防止不必要的雜訊
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-574ef77f5aaab7dc3034514357909e9d.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-12de069ea06e9d3ea4eaf0cb431eb9f0.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-d388a647c75f4cd324b738e8ece6f5f6.jpg)

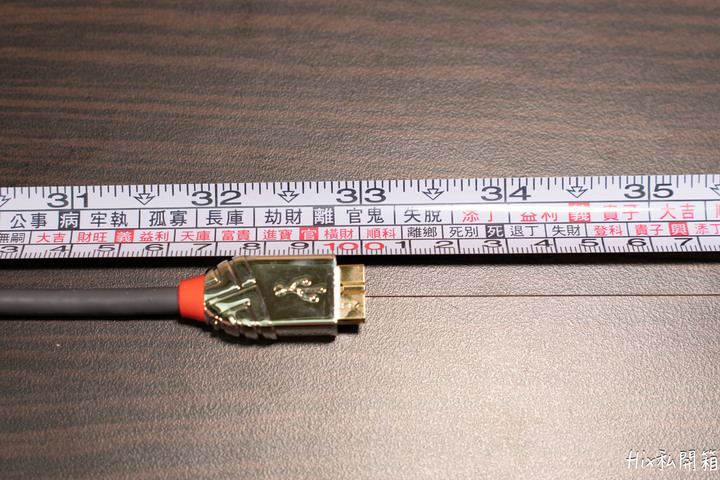

尺寸長度如上,可以看到LINDY每條線都不算太細,用料滿滿。
再來來個小測試環節,比較可惜的是專屬TB4的週邊還沒有普及
所以TB4的測試跟TB3(USB4.0)我暫時還測不出來,請見諒。
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-bb6d1993edd3eac6de1d6482af4ba8c4.jpg)
這次搭配的的是陪我征戰沙場器材們
ACASIS USB4.0 NVME SSD外接盒
ROG USB3.2 SSD外接盒
以及WD MyPassport Wireless SSD
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-7ae826f7d568d69c295b77137dc0d3f5.jpg)
ACASIS外接盒上印著40Gbps傳輸速度
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-924fa851201a7ac4c9c689afabbaaa11.jpg)
將ACASIS外接盒插上主機板後,可以看到它識別為雷電的器材(USB4.0幾近完全相容TB3)
再來跑個分數一下
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-0543d15b7d08ff2ffc1980deb8165b5c.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-bc5958e807d6b8e31c9cd08980521f66.png)
使用USB4.0外接盒搭配上TB4或USB4.0線材的速度
理論上應該是可以跑到40Gbps才對,但是看了一下其他人同樣的測試條件下好像最多只能
讀寫到3000MB/s左右而已
而在MAC內傳輸掉更多,但這速度其實也能滿足到8K素材的編輯了
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-44381ae4e29e784c33fbe8fe1b692684.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-2af2ffa5a74d3b1cf9108700f653e9d8.png)
換成ROG USB3.2 GEN2外接盒,搭配3.2的線跑出10Gbps左右的速度
一般這速度其實在4K剪輯已經算很足夠了
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-a7ada9ccaa116d17cc0dad0022b59735.jpg)
最後為USB3.2 GEN1搭配一般硬碟外接盒(WD MYPASSPORT)的傳輸速度
約500MB/s的速度配合一般SATA SSD外接硬碟可謂剛剛好
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-8f2ce52e0c9cb213b1fcc7c42bce1844.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-b9087f07ca57ddd5df89ea38eff4e47a.jpg)
![點我看大圖 [開箱] Lindy林帝 TB4 被動式傳輸線與它的夥伴](https://attach.mobile01.com/attach/202305/mobile01-954d5e6d55bd404ed913ecce57742216.jpg)
支援USB4.0的線材都有最高到PD 105W的充電速率
而USB3.2則是最高20V*3A=60W的速率
完全符合廠商宣稱的能力
結語:
國內外有很多線材大廠可挑(如X聯、大X之流),但某些時候大廠以外的線材價格太香了
以致於大部份的人是完全不會在意廠商開出的規格到底如何
也不在乎是否有符合宣稱的傳輸速率
但對稍微講究的人來說,線材挑好一點的好處在於除錯的時候幾乎可以將線材排除在外
而且某些時候,當傳輸規範在作世代更迭時,說不定還有機會可以沿用摸到新規範
(如我自己在用林帝某些HDMI2.0竟然可以通用HDMI2.1)
我還滿重視電腦週邊的,深深覺得線材真的是值得投資的週邊
因為除錯時可以很放心的排除線材的問題
買林帝就是為了它的穩定以及顏值(雖然我打開TB4線的時候黑人問號了許久)
以上,報告完畢,謝謝收看
