請問PCIE通道數

joehps

joehps
個人積分：21分
文章編號：87190936

21分

樓主

2023-04-04 8:59

想請問這邊CPU 15-13500查PCIE通道數上限20條，
主機板B760M配置：
請問PCIE通道數

這樣我總共可使用PCIE通道數應該是?

2023-04-04 8:59 發佈

文章關鍵字 PCIE通道數

Kenny_Din

Kenny_Din
個人積分：6961分
文章編號：87191019

6961分

2樓

2023-04-04 9:17

就20條 16條給PCIE插槽 4條給M.2插槽有什麼問題嗎?

模糊的問題只會得到模糊的答案精準的問題則會得到精準的答案

joehps

joehps
個人積分：21分
文章編號：87192357

21分

樓主

2023-04-04 13:47

Kenny_Din wrote:
就20條 16條給PCIE...(恕刪)

請問主機板晶片組那邊的不算？

Kenny_Din

CPU就是20條沒問題 B760按照Intel設計有14條

2023-04-04 14:47

dvdr2001

直通CPU20條，晶片組的另計，請參考這圖 https://tpucdn.com/cpu-specs/images/connectivity/intel-lga-1700.png

2023-04-04 17:16

Ghostwriter

Ghostwriter
個人積分：2036分
文章編號：87192530

2036分

4樓

2023-04-04 14:22

joehps wrote:
請問主機板晶片組那邊...(恕刪)

你全部插滿一定有東西被降頻寬
阿是甚麼我不知道，看各家板子設計，以及你插了甚麼決定

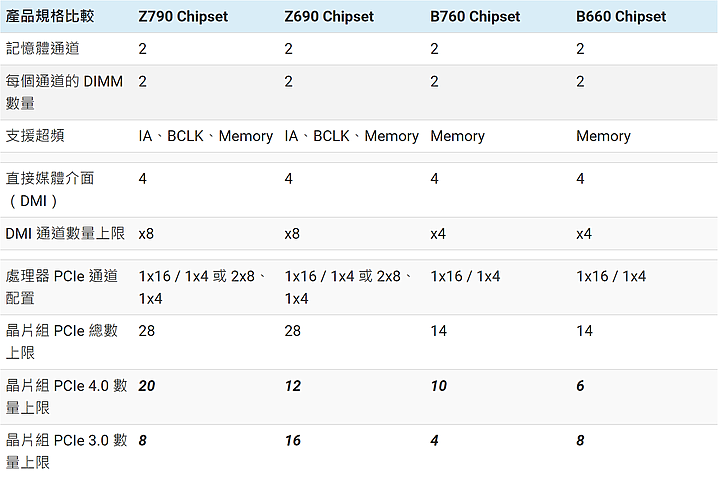

點我看大圖

禾風微掠

請問Ghostwriter大大，13代CPU DMI的通道數上限為8條，如果用B760晶片主板是不是就無法跑滿發揮效能，速度是否就會變慢?

2023-05-08 14:06

io33

io33
個人積分：1875分
文章編號：87192728

1875分

5樓

2023-04-04 14:55

CPU的20條.
16條給顯卡(第一槽PCIE). 4條給第一個M.2
都是固定的.

你可以用的基本上就是0.

霉痢奸不倒世界不會好

kis_987_654

kis_987_654
個人積分：730分
文章編號：87192787

730分

6樓

2023-04-04 15:14

2023-04-13做下更正
----------------------------------
詳情情況參考INTEL文章
https://www.intel.com.tw/content/www/tw/zh/gaming/resources/what-is-pcie-4-and-why-does-it-matter.html

簡而言之，按照主板設計方案不同，會有不同分配方式
CPU直通固定幾條，可參考CPU的SPEC，如 12 代 Intel® Core™ CPU 最多提供 16 個 CPU PCIe 5.0 通道與 4 個 CPU PCIe 4.0
大部分都主板設計都是把直通的PCIE通道，x16(5.0)留給PCIE_1，剩下的x4(4.0)留給插槽1的M.2

其餘透過南橋(DMI通道)回CPU
然後DMI通道部分，各南橋晶片組，與CPU所支援的數量都不同
如B660僅4條DMI通道，13代I9系列可支援8條DMI通道(如果搭配一起使用，你的DMI通道僅4條)

想多直通PCIE通道，上伺服器系列為唯一解
