迷你主機開機鍵接線求救

t000646

t000646
個人積分：7分
文章編號：85321196

7分

樓主

2022-07-13 11:46

前二天為了幫家裡的小主機稍微升級一下，買了新的128G的SSD跟8G記憶體來換
不過在拆卸時一時腦霧拔掉了開關鍵的線，也忘了先拍一下原本的線材接線位置

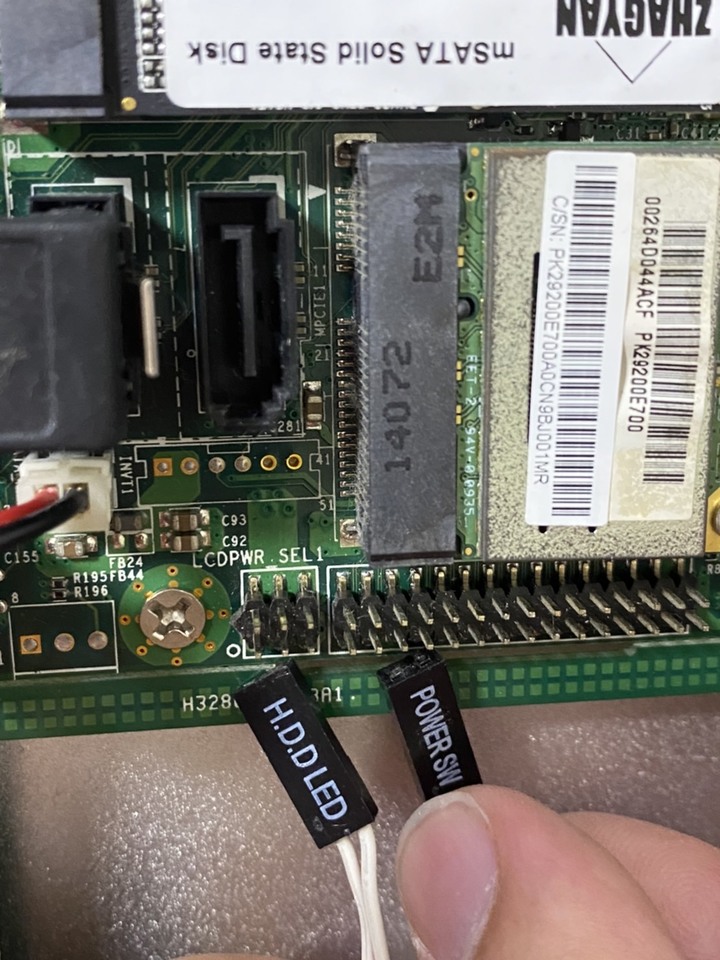

後來憑印象把電源開關線（POWER SWITCH/HDD LED二條）接到主機板上「LCDPWR」附近的腳位，不過試了幾個不同位置、轉換方向都還是無法開機

所以上來請問一下各位高手，幫忙小弟看正確的接線腳位應該是怎麼接??
拜託大家了～～迷你主機開機鍵接線求救

迷你主機開機鍵接線求救

電源開關鍵線材示意圖
迷你主機開機鍵接線求救

迷你主機開機鍵接線求救

疑似接腳位置的放大圖
迷你主機開機鍵接線求救

迷你主機開機鍵接線求救

2022-07-13 11:46 發佈

文章關鍵字迷你主機鍵接線求救

retewchuang
個人積分：531分
文章編號：85322098

531分

2樓

2022-07-13 13:24

應該不是你拍的這個地方，看看其他地方(把有針腳的地方都拍照上來?)

chih125

chih125
個人積分：389分
文章編號：85323810

389分

3樓

2022-07-13 16:31

t000646 wrote:
前二天為了幫家裡的小...(恕刪)

你應該先要知道是哪台迷你主機，上官網查它的主機板的手冊。

t000646

t000646
個人積分：7分
文章編號：85323846

7分

樓主

2022-07-13 16:34

retewchuang wrote:
應該不是你拍的這個地(恕刪)

上班中，明天拍整體照片上來給高手確認一下，先謝謝了

t000646

t000646
個人積分：7分
文章編號：85323869

7分

樓主

2022-07-13 16:37

chih125 wrote:
你應該先要知道是哪台(恕刪)

主機是大約7-8年前在淘寶買來的
現在商品網頁也查詢不到相關商品了

有試著看一下主機板實物也沒任何廠牌訊息，看來應該不會是大廠的
也是因為這樣不知道要哪個是正確位置

惡魔印記666

惡魔印記666
個人積分：6266分
文章編號：85325634

6266分

6樓

2022-07-13 20:41

t000646 wrote:
主機是大約7-8年前(恕刪)

是占美的？
如果是

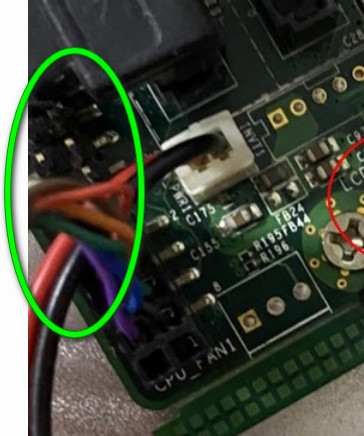

找看看綠色圈選那裏

占美的機子開關pin大多數都放在那裏

t000646

t000646
個人積分：7分
文章編號：85326828

7分

樓主

2022-07-13 23:36

惡魔印記666 wrote:
是占美的？如果是找看(恕刪)

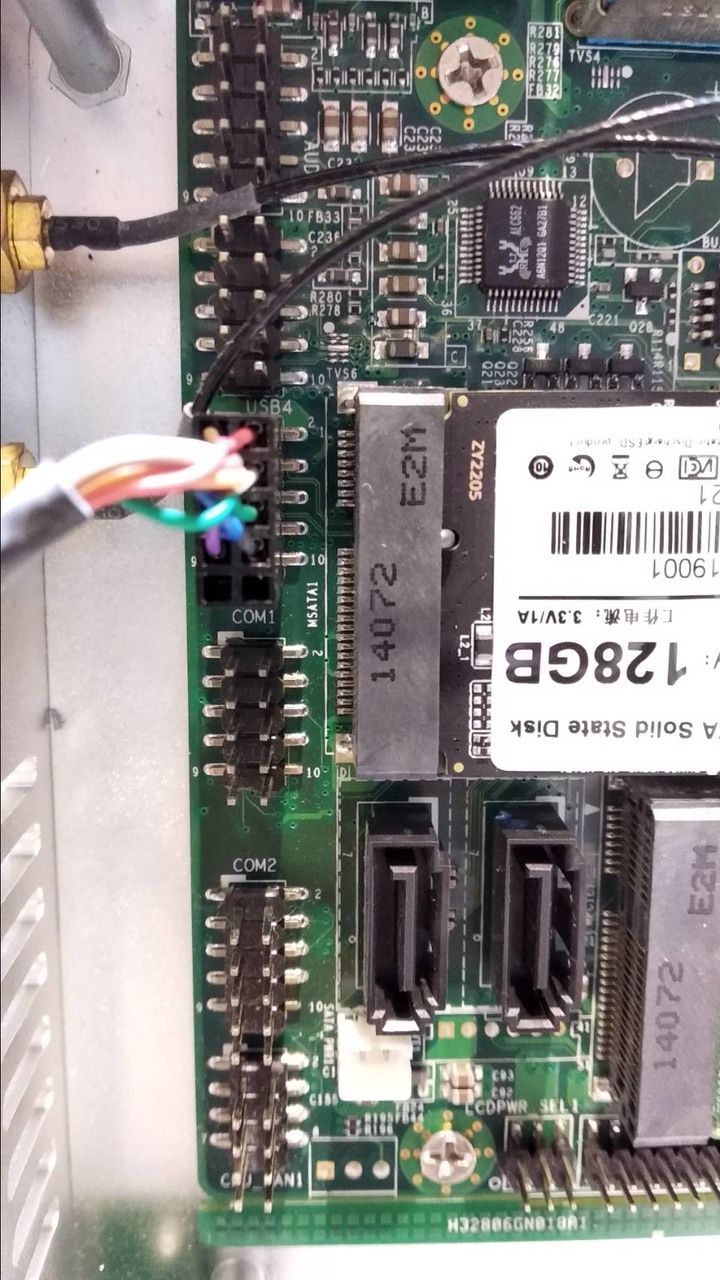

把所有腳位都拍下來了，哪幾個位置比較有可能是正確的pin腳？

點我看大圖

點我看大圖

點我看大圖

josephtsun
個人積分：967分
文章編號：85327297

967分

8樓

2022-07-14 2:18

左邊哪3個各插一次開機試看看,開關不分正負極只是短路而已...

poorzeus

poorzeus
個人積分：16分
文章編號：85328322

16分

9樓

2022-07-14 9:15

近距離看一下針腳，之前有插著的應該比較亮，其他應該氧化比較暗沉

oxa9615

oxa9615
個人積分：3481分
文章編號：85328551

3481分

10樓

2022-07-14 9:42

[(圖錯誤/刪除) 更正在後面]
按標示這是這裡了沒錯啊。

先把主機裝好上電，線先不插。
拿螺絲起子直接短路 POWER那兩點。
等他開機，那就確定是了。再查線與按鈕有沒有問題。
開機後，LED那個正反插兩次試試看，有亮就是正確方向。
