網路線插座接法

初學者-李小澤

初學者-李小澤
個人積分：9分
文章編號：84727626

9分

樓主

2022-04-27 9:41

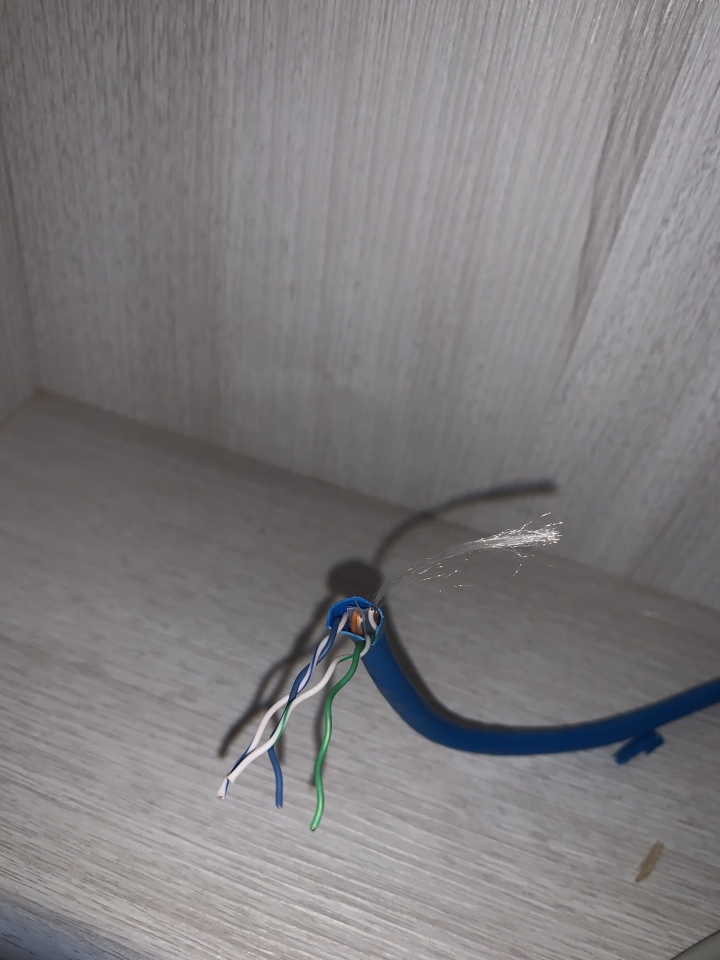

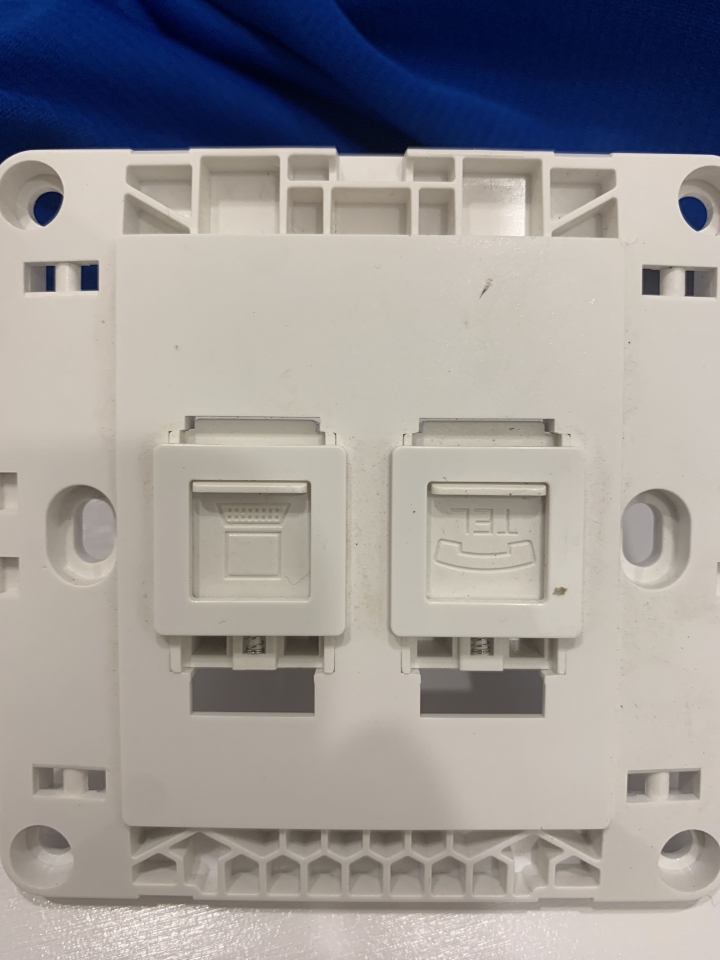

想請問這種的接法怎麼接，我是使用南桃園網路，謝謝再麻煩大家指導了網路線插座接法

2022-04-27 9:41 發佈

文章關鍵字網路線插座接法

barry000

barry000
個人積分：1177分
文章編號：84727832

1177分

2樓

2022-04-27 9:59

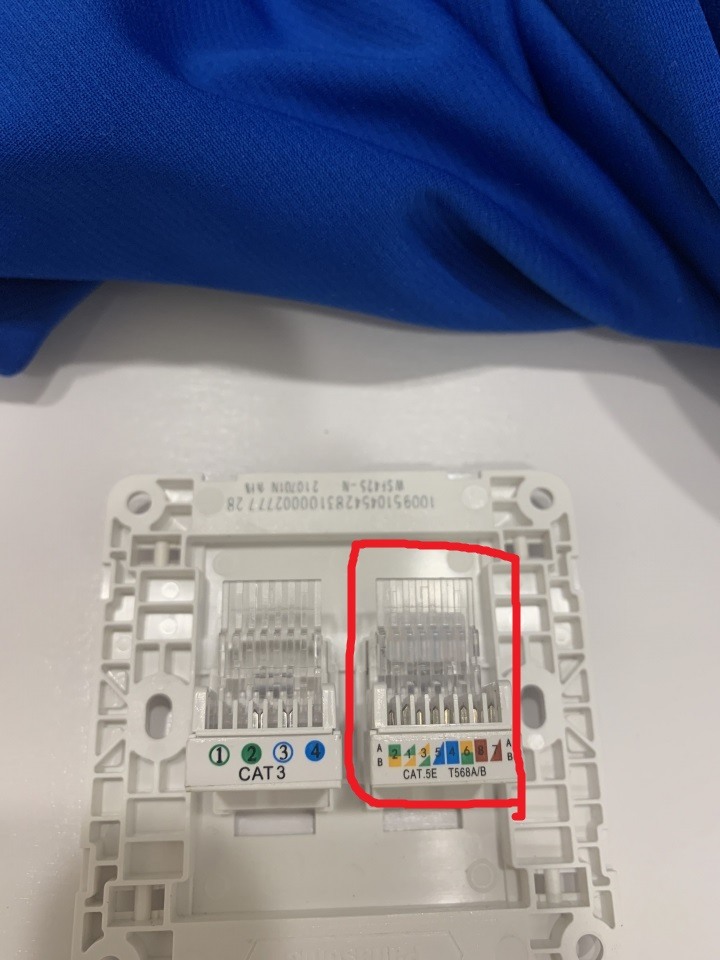

你的第一張圖不就已經告訴你要怎麼接了嗎?

brabus1518

brabus1518
個人積分：5362分
文章編號：84727867

5362分

3樓

2022-04-27 10:01

看你要選A的接法或B的接法都可以

路小飛

1

2022-04-27 10:09

ultralee

應該是把線放進盒子然後蓋起來即可，這個不用壓接

2022-04-27 11:54

WindWater_nick

WindWater_nick
個人積分：173分
文章編號：84727958

173分

4樓

2022-04-27 10:08

就照上面顏色去壓線
網路線那頭他給2種接線順序方式，隨便選一種來接就可以了
注意兩端對應顏色要一樣就好

通常市售網路線的順序是照T568B
白橙、橙、白綠、藍、白藍、綠、白棕、棕色
不過這個面板給的顏色順序跟標準不太一樣

bannetyang

bannetyang
個人積分：820分
文章編號：84728095

820分

5樓

2022-04-27 10:22

把8條線拉出灰色皮之外露出
CAT5依A or B(上下取其中一組)
放入8個槽內,壓下蓋子就完成接線了(這個資訊插座不用工具)

CAT 3 電話線,接2,3是普通的市話,接1,4是總機電話

umax

umax
個人積分：25239分
文章編號：84728201

25239分

6樓

2022-04-27 10:33

一般網路要用 568B

[教學]網路線｜電話線｜資訊插座｜電話插座｜電話總機｜KRONE C型、cat5e 端子｜查線教學

rone2101

一般網路要用 568B +１

2022-04-27 10:51

jkvan

jkvan
個人積分：392分
文章編號：84728277

392分

7樓

2022-04-27 10:41

樓主如果只用4心線只能跑:10/100,要8心線才能跑10/100/1000

wys819

wys819
個人積分：2214分
文章編號：84729706

2214分

8樓

2022-04-27 12:58

去看看你手邊現成或網路設備附的網路線接頭顏色順序
統一一致就行
通常是T568B
不藏私教你安裝網路孔【資訊插座】

rone2101

看到影片中的原來的做工 ...品質真的很差還好影片主重做了...

2022-04-28 10:03
