cat5e接線問題

嚕噜

嚕噜
個人積分：1分
文章編號：71995481

1分

樓主

2019-02-08 8:00

cat5e接線問題

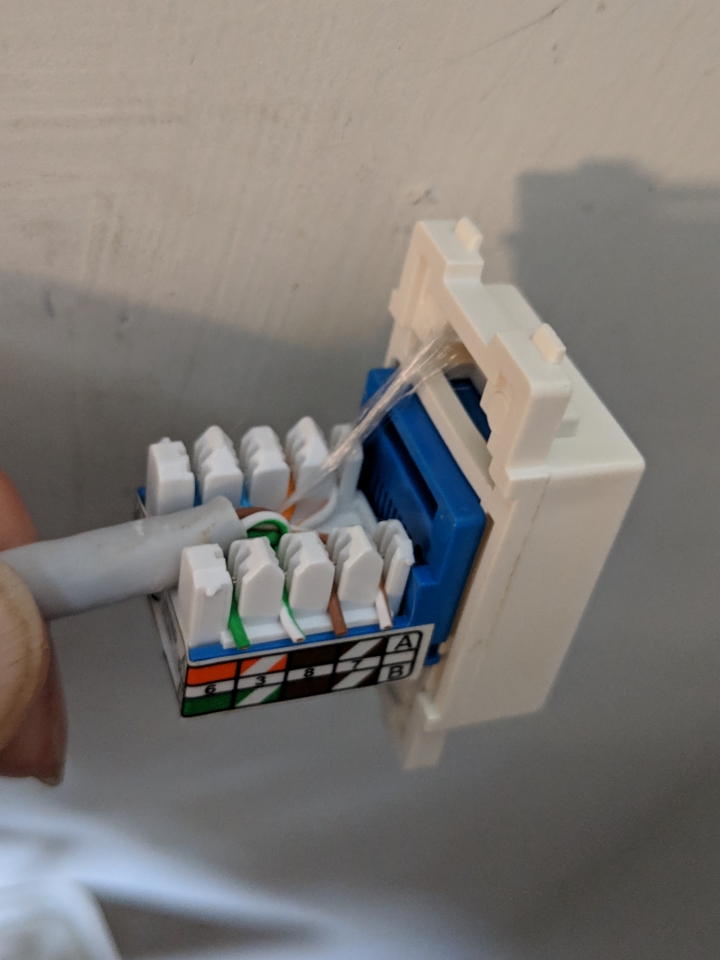

當初水電只有幫我接資訊座的線，上圖是二樓神明廳的座，另一端一樓電箱的線並沒有幫我接上去，
而我現在想要在另一端接上數據盒，二樓就可以接分享器使用
問題1:一樓數據盒那端的線應該怎麼接？
問題2:假設數據盒那端接好了二樓資訊座我是不是直接插分享器上去就可以使用了呢？

2019-02-08 8:00 發佈

文章關鍵字 cat5E 接線問題

唐竹

唐竹
個人積分：551分
文章編號：71995619

551分

2樓

2019-02-08 8:37

當初水電只有幫我接資訊座的線，上圖是二樓神明廳的座，另一端一樓電箱的線並沒有幫我接上去，
而我現在想要在另一端接上數據盒，二樓就可以接分享器使用

問題1:一樓數據盒那端的線應該怎麼接？

Q1：
一樓電箱也是有資訊座嗎？還是只有線?
如有資訊座，夾到資訊座後再用網路線接到數據機。
如沒資訊座，夾水晶頭後，用延長接頭到數據機。

問題2:假設數據盒那端接好了二樓資訊座我是不是直接插分享器上去就可以使用了呢？

Q2：
接到數據機後，還是要根據你電信商提供的(帳號)去設定分享器才能使用。

(建議你先將你的網路架構稍微敘述一下，才能夠詳細幫你解答)

pauly123

pauly123
個人積分：84分
文章編號：71995647

84分

3樓

2019-02-08 8:41

看1F電信箱內有沒有標示神1的線
然後他接上數據機...
這個資訊端子就可以接分享器用了....

嚕噜

嚕噜
個人積分：1分
文章編號：71997725

1分

樓主

2019-02-08 13:24

Q1: 二樓部分如上面的圖他已經幫我接好了一樓電箱部分只有線我是想要直接接上數據機這樣二樓我就可以接分享器供二樓坐wifi使用我已經有買RJ45和工具但是一樓那端的接線不知道怎麼接才是正確的，是否能提供接線順序呢？
Q2:
我分享器已經都設定好了，所以應該可以直接插上去就可以使用了對嗎？

唐竹 wrote: 當初水電只有幫我接資...(恕刪)

pauly123

pauly123
個人積分：84分
文章編號：71998141

84分

5樓

2019-02-08 14:17

嚕噜 wrote:
Q1: 二樓部分如...(恕刪)

Q1:橙白...橙....綠白...藍...藍白...綠...棕白...棕

Q2:設好了沒問題的話接上就可以用

葉月·八月
個人積分：1444分
文章編號：71998409

1444分

6樓

2019-02-08 14:41

從照片看來，這條線沒意外是整條都沒對絞的爛線
沒對絞的網路線，通常裡面非鋼即鋁
建議找條好線抽掉重拉

嚕噜

嚕噜
個人積分：1分
文章編號：71998631

1分

樓主

2019-02-08 15:10

這是當初水電拉的網路線跟中華電信沒關係啦

黏土人VS鬼擋牆 wrote:
哪家網路
數據盒不是...(恕刪)

Jimmy Yang
個人積分：1776分
文章編號：71998844

1776分

8樓

2019-02-08 15:46

嚕噜 wrote:
當初水電只有幫我接...(恕刪)

可以的話拍一下一樓的接法。

不然你會搞很久。

嚕噜

嚕噜
個人積分：1分
文章編號：71999220

1分

樓主

2019-02-08 16:42

這是二樓資訊座，這邊的母頭接上網路線插上去設定好的分享器應該就可以連上wifi了

這是一樓電箱的線，自己用RJ45做壓接頭
插上去數據機，就能連上去二樓給分享器做使用了

這是RJ45 1-8pin的順序
橙白...橙....綠白...藍...藍白...綠...棕白...棕

以上是我整理的接序方式，不知道這樣理解對不對呢？

Jimmy Yang wrote:

可以的話拍一下...(恕刪)

fzchang

fzchang
個人積分：218分
文章編號：71999390

218分

10樓

2019-02-08 17:05

pauly123 wrote:Q1:
橙白...橙....綠白...藍...藍白...綠...棕白...棕(恕刪)

樓主圖一的資訊座是CAT5e T568A
而這水晶頭打法是CAT5e T568B

我家是兩頭一至CAT5e T568B
提供參考
