沒蜂鳴器的主機板找故障點

David9487
個人積分：158分
文章編號：70564216

158分

樓主

2018-10-20 0:49

如題
家裡有幾台華碩的電腦(型號忘了，有查過真的沒有接蜂鳴器的腳位)
有時顯卡或記憶體沒裝好
按了開機只會黑屏
然後完全沒動靜
這種情況
讓小弟在維修、升級時
實在是不勝其擾
可以請問各位大大有甚麼方法可以插在沒有蜂鳴器的主機板上
讓我可以找到故障點呢?

之前有爬過"除錯卡"的相關文章
還是不太懂它的用途
他會有蜂鳴器逼逼叫嗎?
還是錯誤資訊能顯示在除錯卡上的七段式顯式氣呢...?
感謝各位大大!
感謝RRR

2018-10-20 0:49 發佈

文章關鍵字主機板故障點

無的放矢
個人積分：280分
文章編號：70564655

280分

2樓

2018-10-20 2:10

你查蜂鳴器的時候，應該會順便看到主機板型號吧？
通常是在電源開關、RESET連接線的旁邊，
也有可能全部(電源、RESET、燈號、喇叭)的接線是做成 2X5(或2X4) 一體成型的杜邦接頭，所以蓋住針腳了。
喇叭只是輔助而已，你當次更換的零件沒插好，接觸不良或故障，機率還是比較大吧。

bartwang

bartwang
個人積分：346分
文章編號：70566983

346分

3樓

2018-10-20 11:09

David9487 wrote:
如題家裡有幾台華碩...(恕刪)

沙發一下，很好奇哪個主機板會沒有接蜂鳴器的點。查出型號請告知，真的很好奇

M013756993

技嘉ga-f2a68hm-ds2

2024-12-12 21:55

minyoung

minyoung
個人積分：13分
文章編號：70567998

13分

4樓

2018-10-20 12:43

David9487 wrote:
如題家裡有幾台華碩...(恕刪)

除錯卡是個選擇
他是有個數字顯示器
提供錯誤代號讓你判斷問題點
個人使用過的除錯卡並沒有蜂鳴器

David9487
個人積分：158分
文章編號：70568061

158分

樓主

2018-10-20 12:49

小弟的主機板是
ASUS CM5575
也有可能是小弟眼殘
跪求插蜂鳴器地方

zola

zola
個人積分：1433分
文章編號：70568823

1433分

6樓

2018-10-20 14:10

David9487 wrote:
小弟的主機板是ASUS...(恕刪)

有插SPEAKER的
有些板子是沒有焊蜂鳴器上去的

你的是套裝電腦?
https://www.mobile01.com/topicdetail.php?f=489&t=3891139

第五頁
https://dlcdnets.asus.com/pub/ASUS/mb/LGA1156/P7H55-M/A5345_P7H55-M_QSG.zip?_ga=2.259858249.2136685437.1539964125-214267787.1453080147

tina.yean
個人積分：286分
文章編號：70569068

286分

7樓

2018-10-20 14:42

bartwang wrote:
沙發一下，很好奇哪...(恕刪)

我印象中好久以前幫朋友買的一張主機板沒有蜂鳴器接口也沒內建蜂鳴器
好像是這張GA-F2A68HM
後來上網查了相關文章也說這張沒有蜂鳴器接口
真的我也是第一次遇到

bartwang

bartwang
個人積分：346分
文章編號：70569245

346分

8樓

2018-10-20 15:02

David9487 wrote:
小弟的主機板是ASUS...(恕刪)

SATA插槽靠邊緣的地方，SPeaker有四pin，不一定要接機殼的，有那種獨立蜂鳴器，小小的

tina.yean wrote:
我印象中好久以前幫...(恕刪)

我超認真地看過說明書，還真的沒有，長知識了!!

a814133

a814133
個人積分：2071分
文章編號：70569249

2071分

9樓

2018-10-20 15:02

David9487 wrote:
如題家裡有幾台華碩...(恕刪)

我有買pti9診斷卡，它只能一個工具

最後交叉測試才確定是主機板故障

當下它不會告訴你是主機板故障，只會顯示故障碼

要自己去排除。

Lavender Coffee

Lavender Coffee
個人積分：5876分
文章編號：70569814

5876分

10樓

2018-10-20 16:16

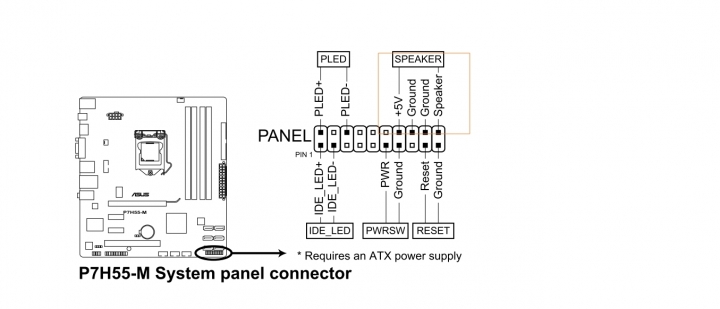

主機板 C5345_P7H55-M

插槽圖
