Thunderbolt 3 擴充卡可支援到多大的頻寬

ioforever
個人積分：23分
文章編號：62550109

23分

樓主

2016-11-29 23:22

日前購買一張 GIGABYTE GC-ALPINE RIDGE Intel® Thunderbolt™ 3 認證擴充卡
http://www.gigabyte.tw/products/product-page.aspx?pid=5906#ov

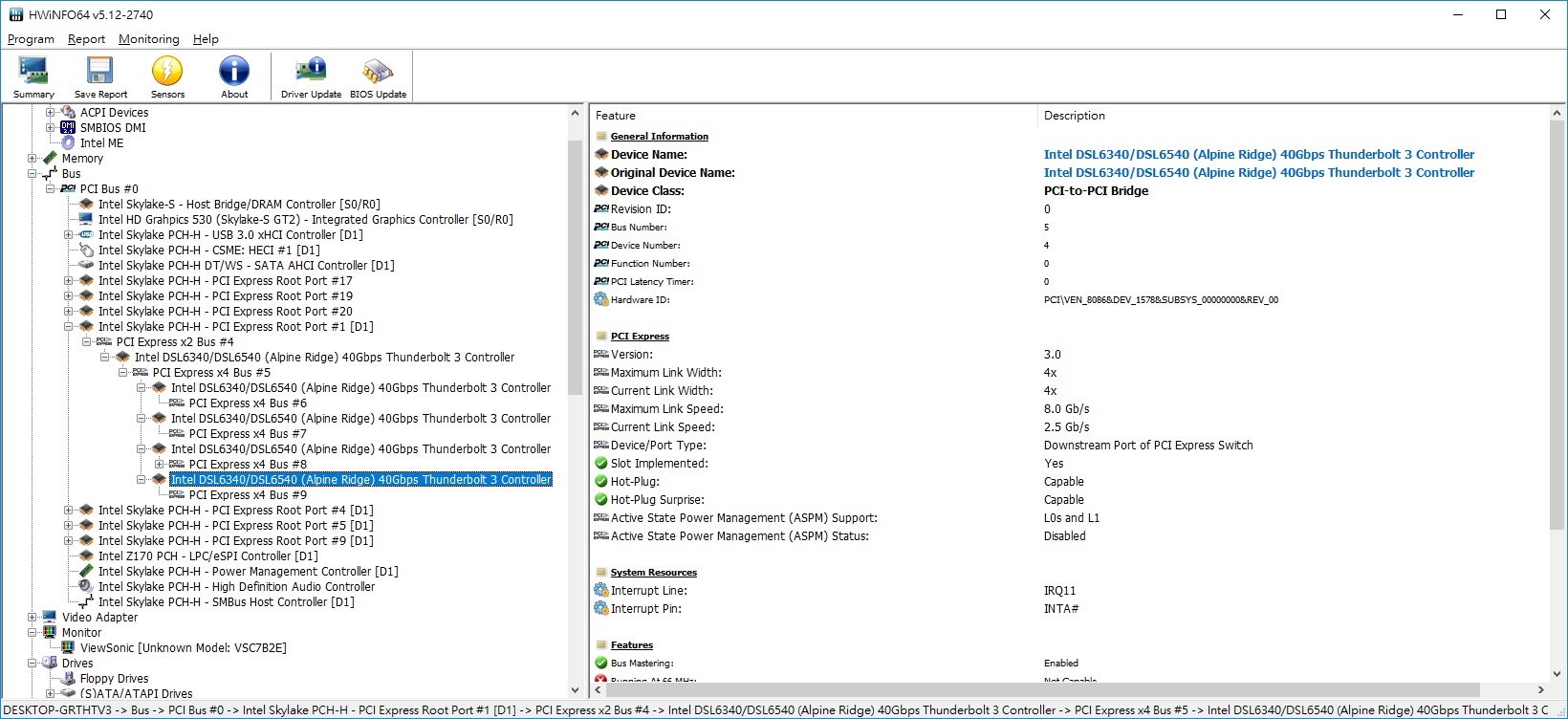

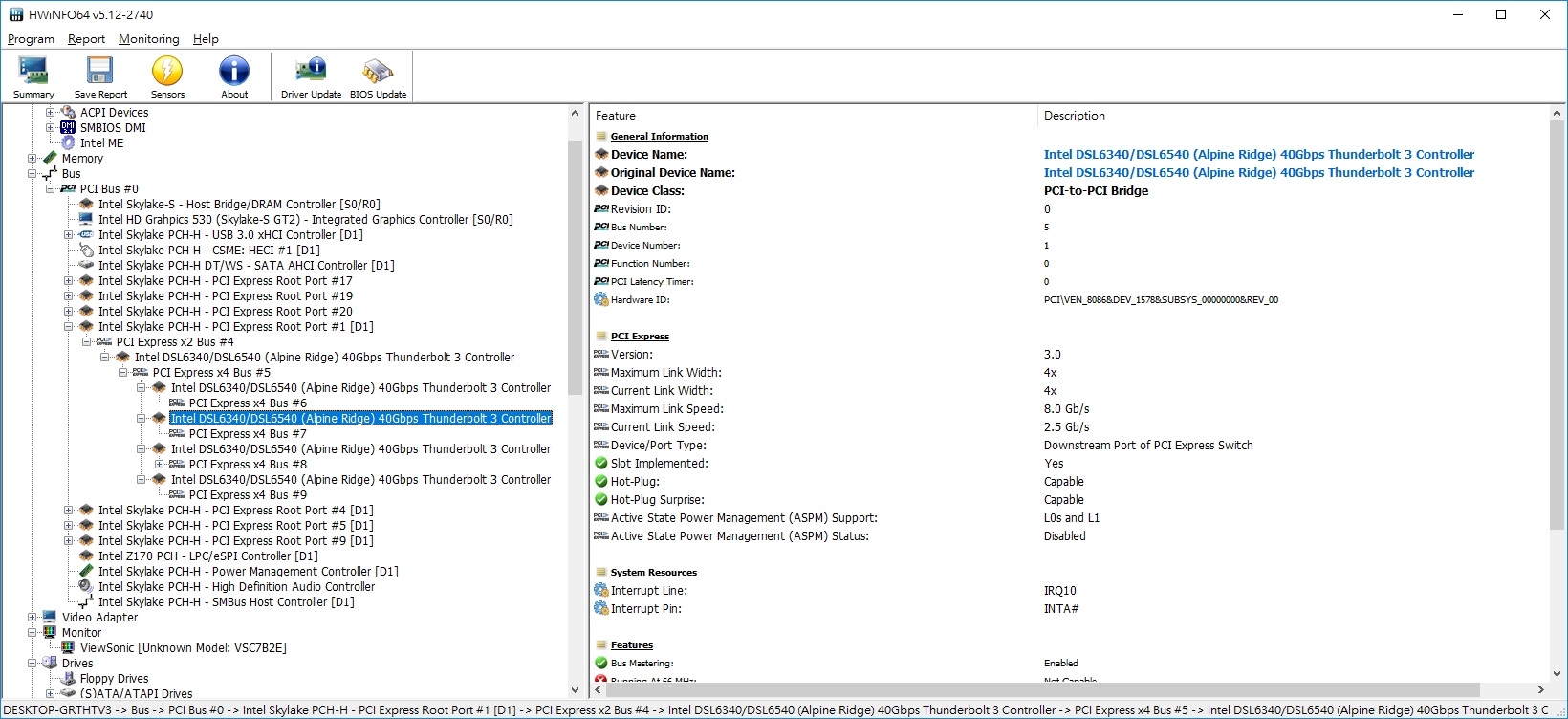

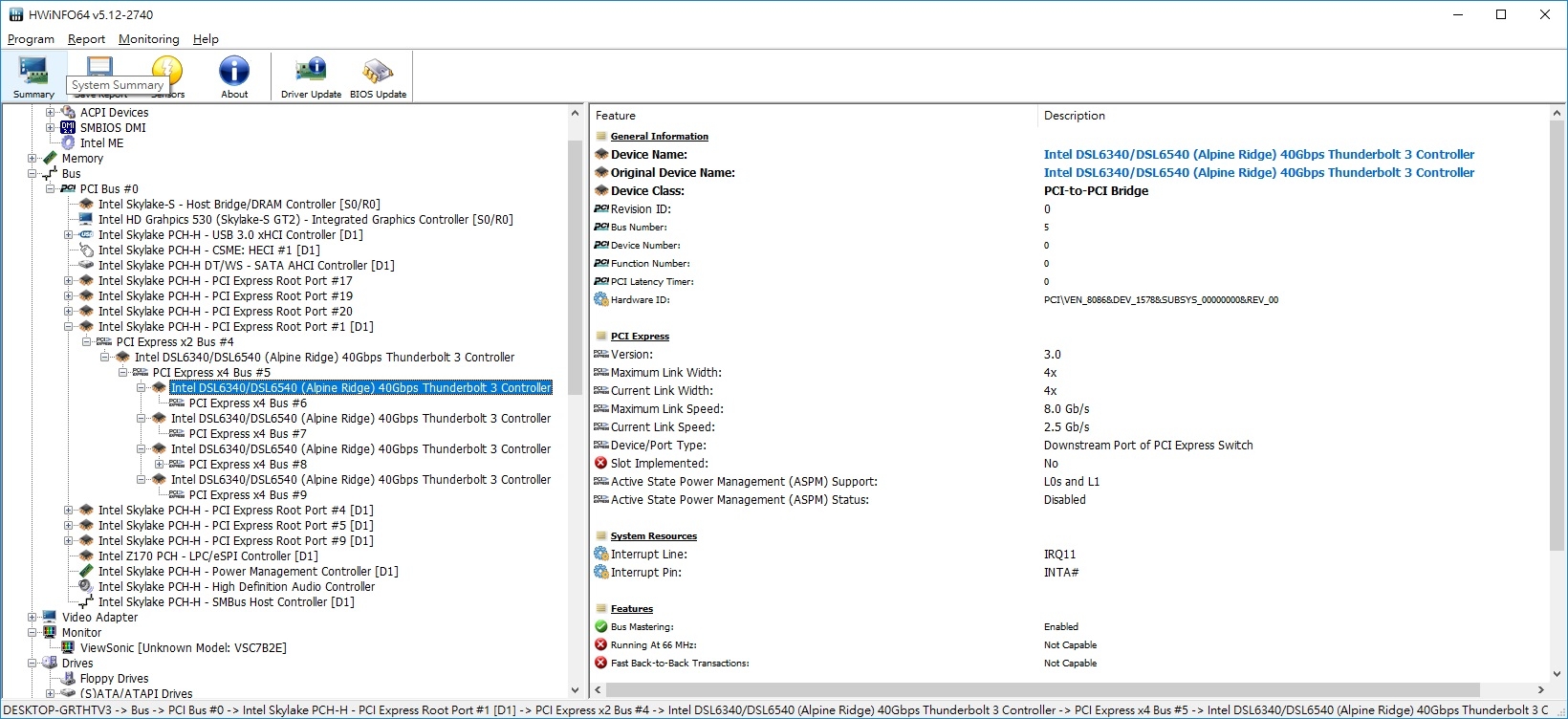

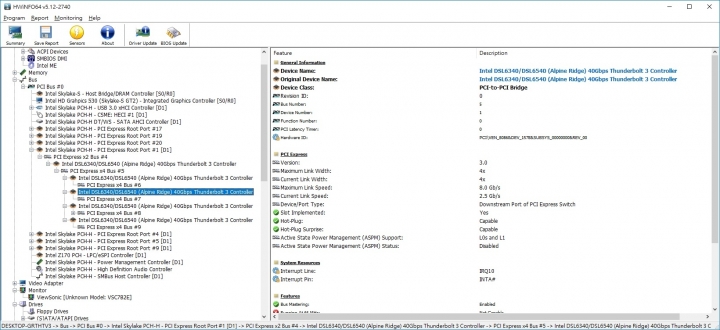

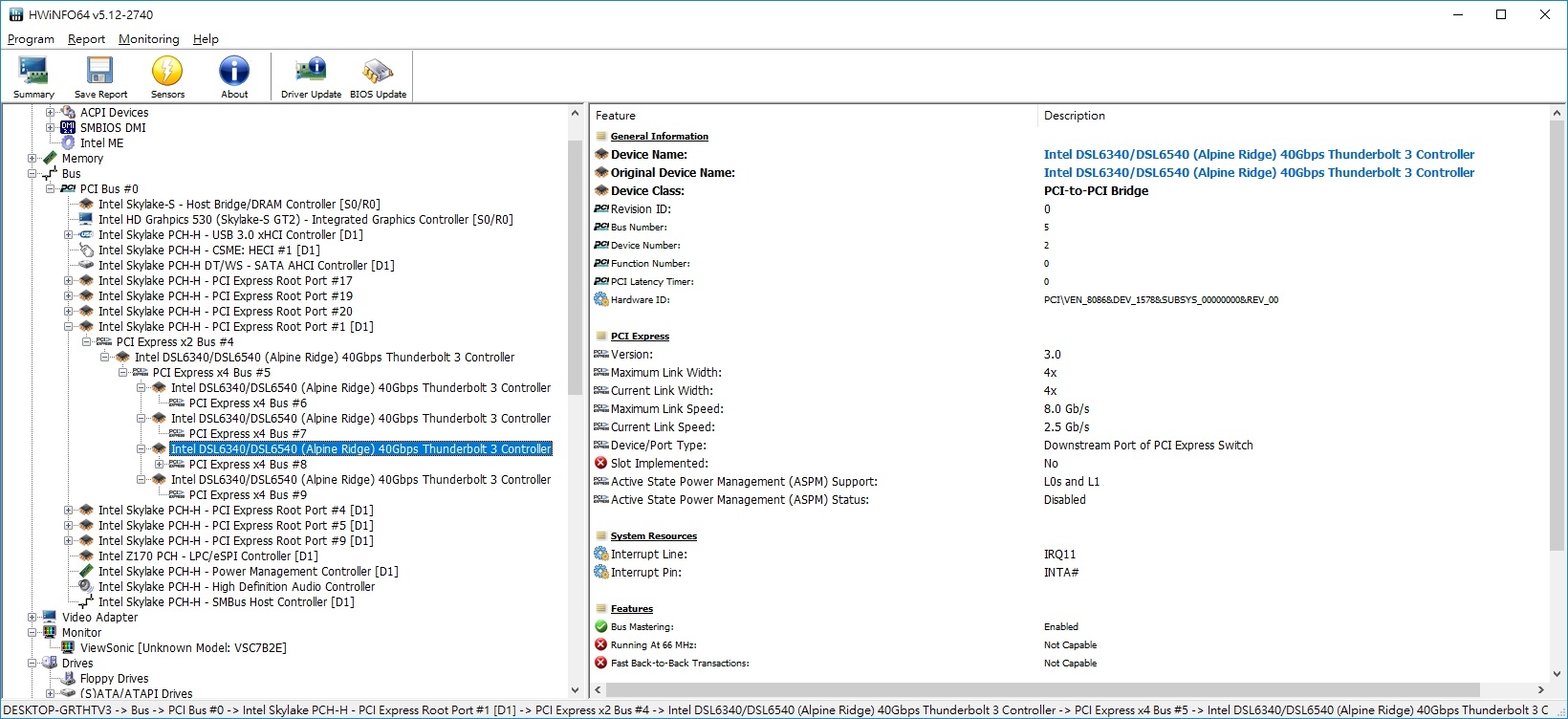

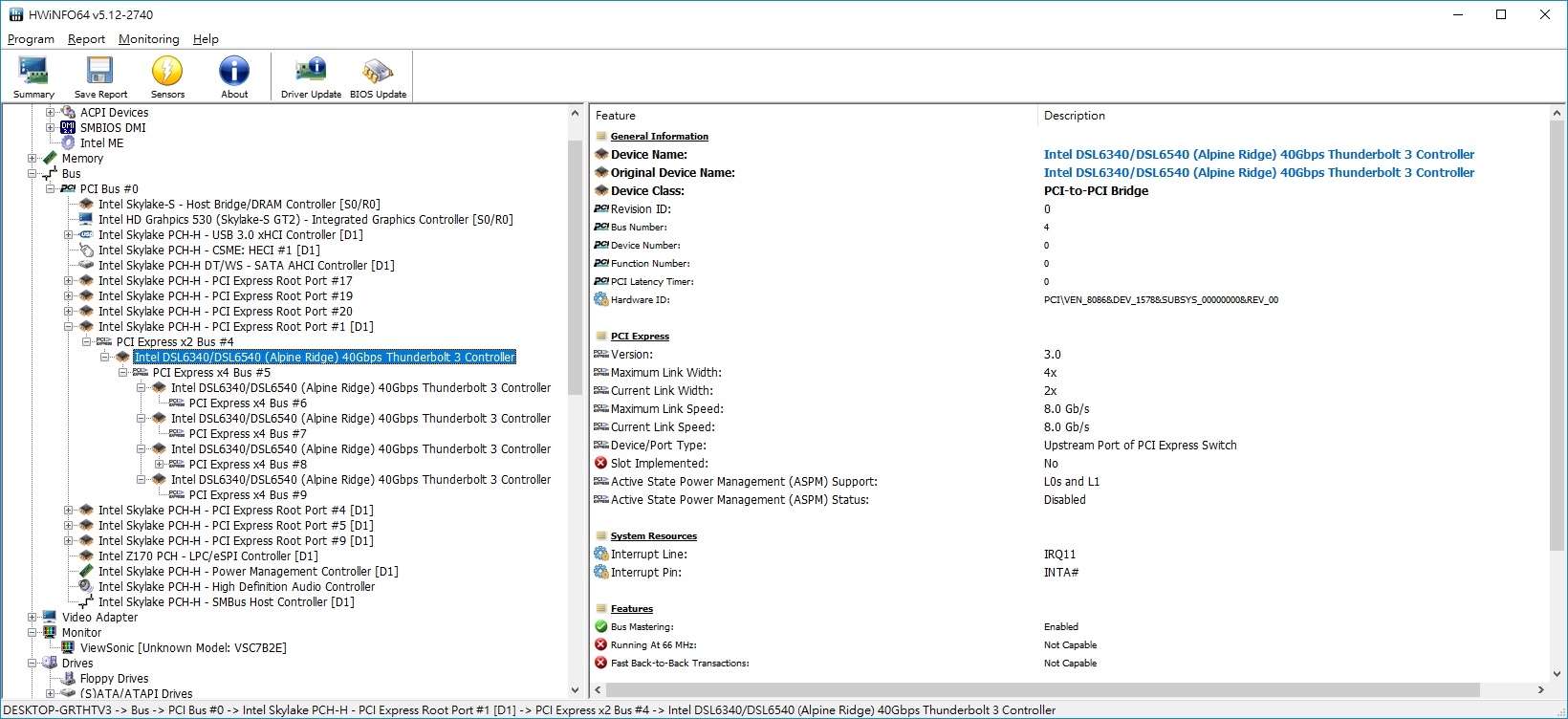

想請問，根據下圖，能知道這張卡可支援到多大的頻寬嗎
因為想買一款 Thunderbolt 3 轉 PCIe SSD 外接擴充裝置
擔心會無法支援到外接盒的極速 (Read:2000MB/Sec ; Write:1000MB/Sec 以上)
謝謝

按圖片可以看得更清楚

2016-11-29 23:22 發佈

文章關鍵字 Thunderbolt 3 擴充卡頻寬

cs113ta

cs113ta
個人積分：616分
文章編號：62551216

616分

2樓

2016-11-30 2:12

這張擴充卡使用PCIe 3.0 x4的介面
此介面的理論速度是32Gb/s=3938MB/s
你的外接盒速度只有此介面的一半所以不用擔心

你應該確定你Z170主機板PCI Express擴充槽沒有問題就可以用這張擴充卡

我想不通而且會擔心的是
PCIe 3.0 x4的速度才32Gb/s
Thunderbolt™ 3的速度是40Gb/s
真的接了兩顆4K的螢幕那PCIe 3.0 x4頻寬小於Thunderbolt™ 3怎麼辦??

ioforever

ioforever
個人積分：23分
文章編號：62552809

23分

樓主

2016-11-30 9:32

cs113ta wrote:
你應該確定你Z170主機板PCI Express擴充槽沒有問題就可以用這張擴充卡(恕刪)

我就是擔心目前我接的 PCI Express擴充槽，會不會無法支援到 PCIe SSD 外接盒這個速度 (至少也要1500MB/Sec以上啊)

另外這張卡只用來接一套 Thunderbolt 3 轉 PCIe SSD 外接盒

所以只要能跟的上外接盒速度就好

謝謝

faying

faying
個人積分：49分
文章編號：62592383

49分

4樓

2016-12-03 13:18

試試不接 Thunderbolt header有什麽效果？

maxvipworld

maxvipworld
個人積分：28分
文章編號：63212029

28分

5樓

2017-02-01 20:07

看到ASUS也有 Thunderbolt 3 擴充卡 ----ThunderboltEX 3
一樣也是PCIe 3.0 x4
是不是少拉一條，PCIe 3.0 x5，才能達到Thunderbolt™ 3的40Gb/s?

lordkon

lordkon
個人積分：28080分
文章編號：63217412

28080分

6樓

2017-02-02 12:14

maxvipworld wrote:
看到ASUS也有 Thunderbolt...(恕刪)

PCIe 3.0 x4
在來就是 x8

但主機板上大多都是 x1.x4.x16

除非你拿顯卡的 x16位置去接

i7-5820k = 28 PCIe 3.0 lanes,
i7-5930k / i7-5960X = 40 PCIe 3.0 lanes + 8 PCIe 2.0 lanes from X99
i7-4790k = 16 PCie 3.0 lanes + 8 PCIe 2.0 from Z97
i7-6700k = 16 PCIe 3.0 lanes + 20 PCIe 3.0 from Z170

maxvipworld

maxvipworld
個人積分：28分
文章編號：63218586

28分

7樓

2017-02-02 14:00

根據維基PCI-E 3.0 X4 = 3.938 GB/s
和Thunderbolt 3 宣稱的40 Gbit/s (5 GB/s)有出入?
https://en.wikipedia.org/wiki/PCI_Express
