大家好

小弟有網路插座問題想請教大家
狀況是這樣的...

網路原本一切正常，但最近忽然無法連上網路
近期有加裝 MOD，有從原本網路線在拉一條給 MOD 使用

有先測試使用MOD的線，是可以上網的...( 目前用 MOD 的網路線上來求救

)
就懷疑可能是插座接觸不良 !

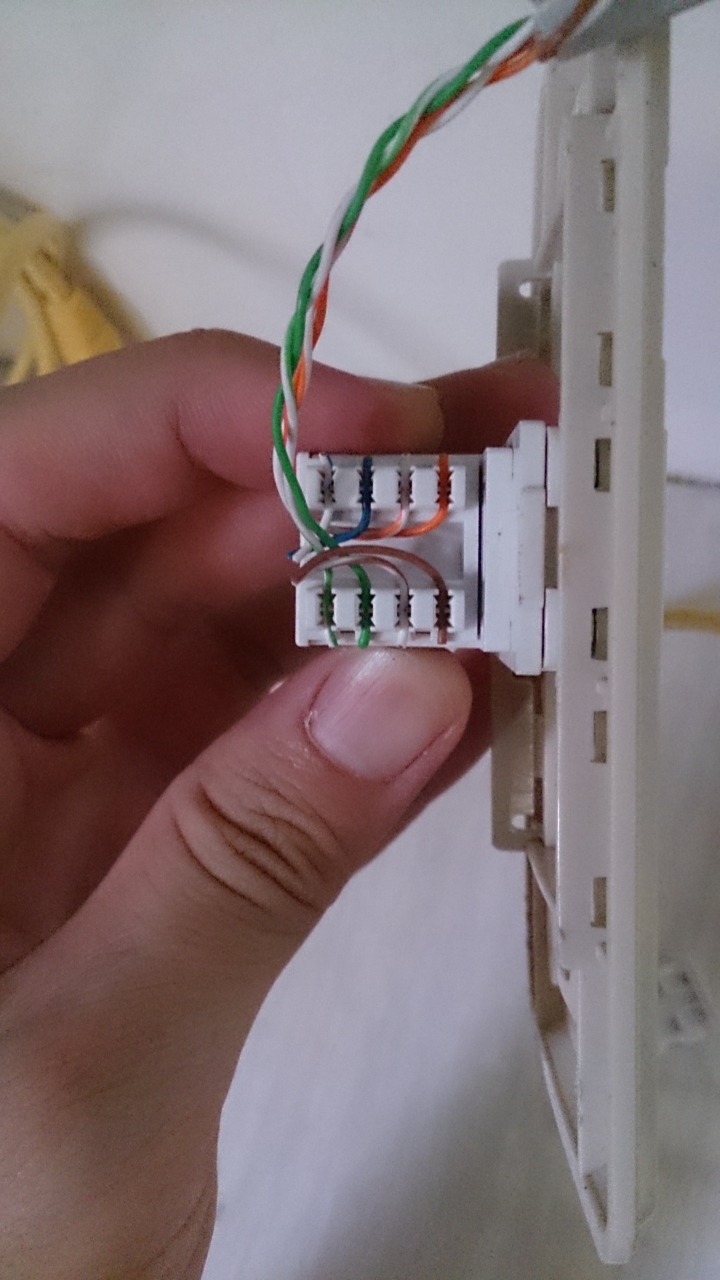

↓ 把插座打開的時候是這個樣子
【 SOS 】網路線插座問題

由於小弟非專業科系，只能爬文弄個大概

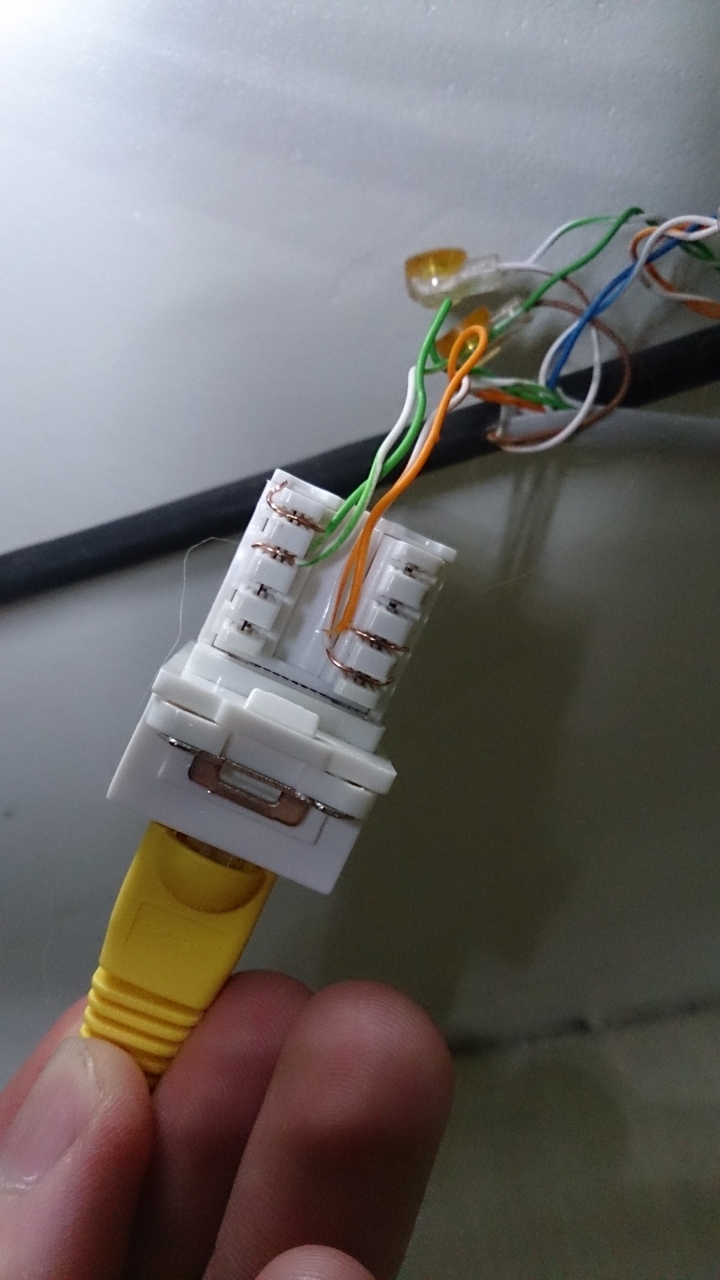

↓ 把不知道為何斷裂的網路線取出，再重新更換新的插頭座
在接上網路線 ...

【 SOS 】網路線插座問題

問題來了 !
當我把MOD線路換成新的線路時，網路是可以使用的

但把新線路移除，插座鎖回去時，接上新線路，網路又無法連上了 ...

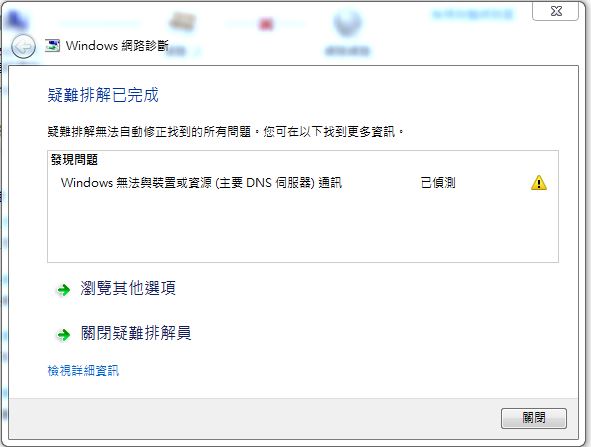

↓ 錯誤分析原因

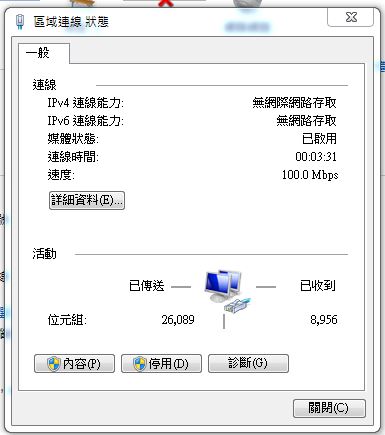

↓ 網路使用狀況

以上，懇求有經驗大大協助解答，小弟快被這幾條小線搞瘋了
在此先感謝感謝感謝 ~~~~

2015-05-31 20:56 發佈

文章關鍵字 SOS 網路線插座問題

85295780

85295780
個人積分：0分
文章編號：56040185

0分

2樓

2015-05-31 22:16

第三張圖比照第二張的圖
你的白橙跟白綠打反了
對調過來就好了
還有雙絞線的外皮不需要撥開來使用打線器打進去即可

cc23678

cc23678
個人積分：1分
文章編號：56041021

1分

樓主

2015-05-31 23:16

先感謝大大的回覆

由於新買的插座跟舊的標示上有些差異 orz

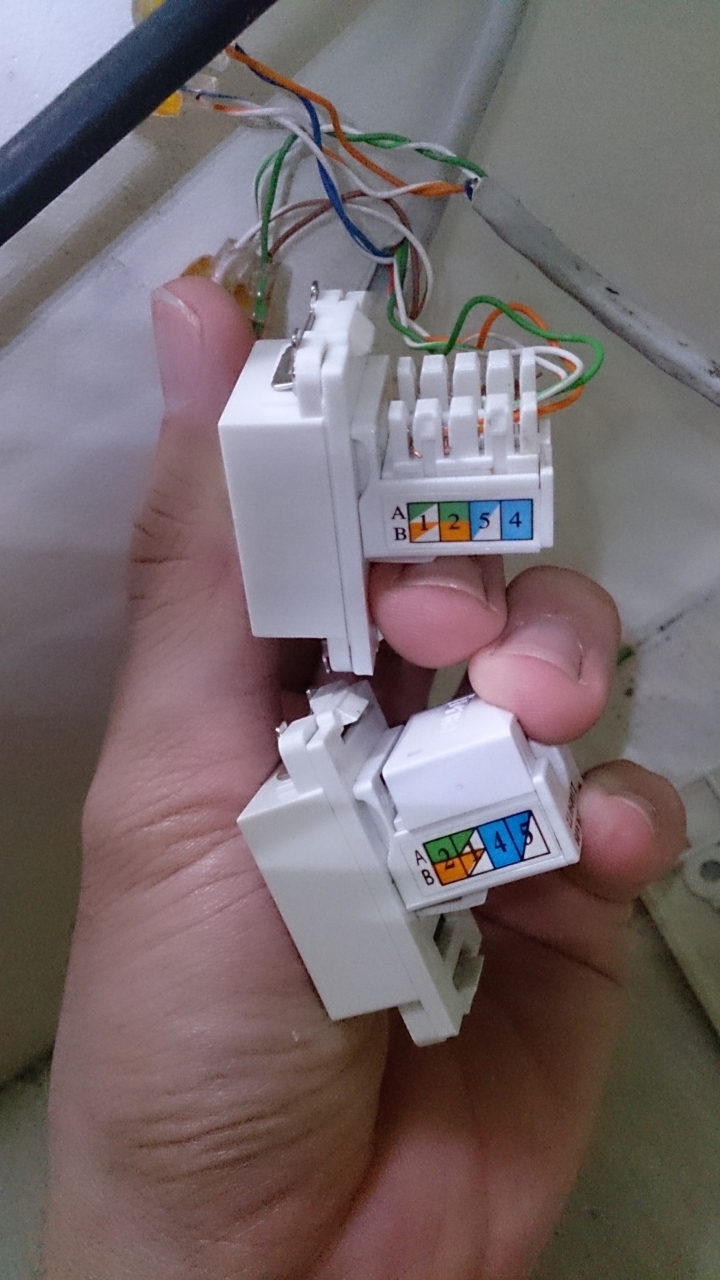

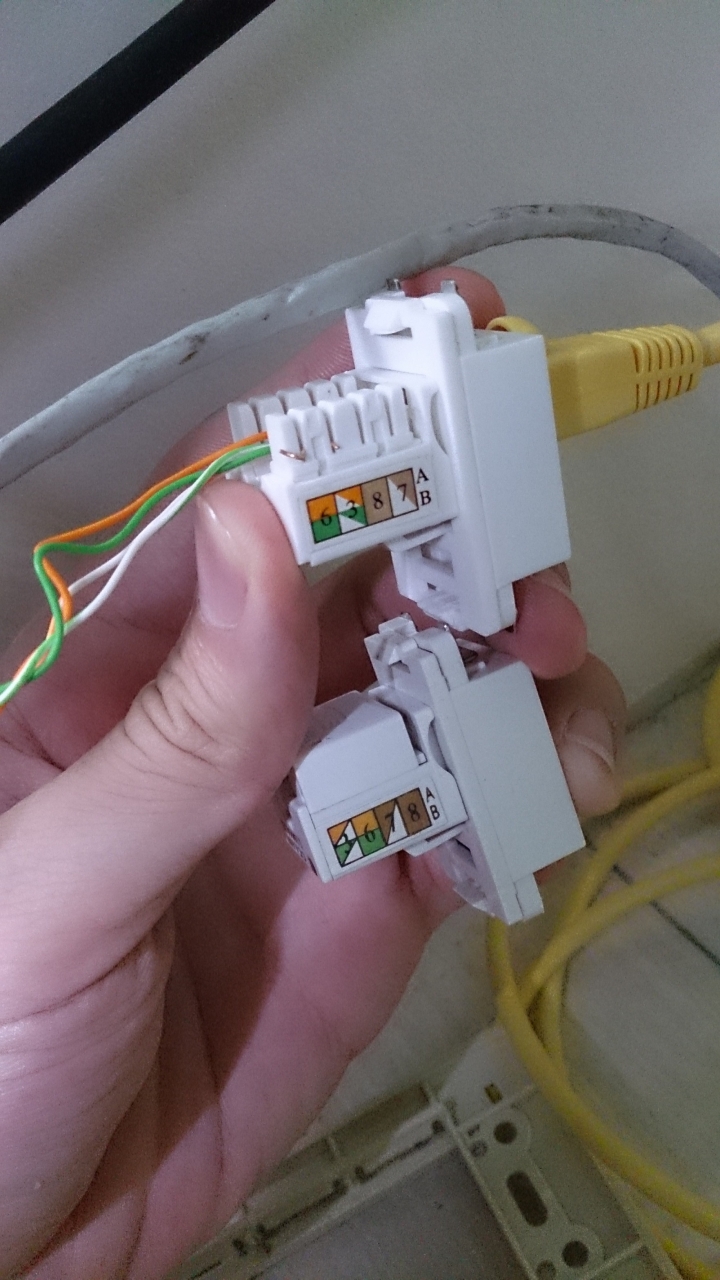

附上幾張圖請您示下

另外請問，打線器五金行買的到嗎?

以上感謝

85295780

85295780
個人積分：0分
文章編號：56041781

0分

4樓

2015-06-01 0:21

你的色對打法都正確
還是建議用打線器去打比較好
不然用肉眼看不太出來有沒有完全打進去
五金行有沒有賣我就不清楚了
光華商場那裡滿容易找到的
這是良興電子賣的
有人叫撥線器，也有叫打線器
http://www.eclife.com.tw/tools/moreinfo_2154.htm?TPRS=y

85295780

85295780
個人積分：0分
文章編號：56041859

0分

5樓

2015-06-01 0:29

文中你有提到不知道為何斷裂的網路線我大概猜測
施工人員突方便性不想在源頭在拉一條線
所以把你的原有的8蕊線拿掉4蕊線分接出去
圖面上有使用UY(接續子)的接頭分接出去另一條線(用途可能是給MOD使用吧)
雖然1236蕊網路就能通跑100M
但還是不建議這樣用使用

cc23678

cc23678
個人積分：1分
文章編號：56070489

1分

樓主

2015-06-02 22:11

85295780 wrote:
文中你有提到不知道為...(恕刪)

非常感謝大大的解答 ! 100分

看來我得去弄支打線器在接一次看看

文中有提到 ::
雖然1236蕊網路就能通跑100M
但還是不建議這樣用使用

為什麼不會建議這樣使用呢?
是網路速度會被拉下來嗎 ?

目前使用ADSL的光纖

thi

thi
個人積分：499分
文章編號：56071319

499分

7樓

2015-06-02 23:12

cc23678 wrote:
非常感謝大大的解答...(恕刪)

你知道為什麼線要絞在一起嗎？
>>為了抗雜訊

你知道為什麼除了1236腳位外，其他線最好也打上嗎？
>>為了抗雜訊

100M的環境，這樣還可以，但若要giga lan，8條線要全上。網路線最好不要這樣接，這不是王道，要照規範走，不然總是會冒出很多奇奇怪怪的問題，光故障排除就搞死你…
