機板DIY問題請教～～

tom8296

tom8296
個人積分：0分
文章編號：50584130

0分

樓主

2014-06-12 10:34

想請教板上各位～
因為電路板開關故障（陷下去，無法回彈）
（標紅線區域）

（1）這個零件叫做什麼？（是叫做薄膜開關嗎？）
（2）自己DIY要注意什麼？

謝謝指教！

機板DIY問題請教～～

2014-06-12 10:34 發佈

文章關鍵字機板DIY問題

udu55

udu55
個人積分：101分
文章編號：50584933

101分

2樓

2014-06-12 11:18

tom8296 wrote:
想請教板上各位～因為...(恕刪)

忘記叫什麼了，拿著照片或這塊機板去電子材料行就可以買得到 ~

一般鐵捲門搖控器或滑鼠裡面常看到這種按鍵 ~

按鍵雖然很便宜，但若不想跑出去買的話，可以把按鍵分解開來清理裡面的彈片清一清就好了 ~~

我常這樣弄 ~

沒有永遠的景氣不好，也沒有永遠的景氣好，只有永遠的貧富差距 !

lovesharepc

lovesharepc
個人積分：716分
文章編號：50584966

716分

3樓

2014-06-12 11:19

去今華找
開關 > 觸動開關 >

4pin 的話要注意方向
兩兩並聯的

tom8296

tom8296
個人積分：0分
文章編號：50585663

0分

樓主

2014-06-12 11:55

udu55 wrote:
忘記叫什麼了，拿著照...(恕刪)

謝謝UDN55的指教

所以要先用焊槍卸下來才可以清理？

滑鼠裡面的都一樣規格嗎？

tom8296

tom8296
個人積分：0分
文章編號：50585675

0分

樓主

2014-06-12 11:57

lovesharepc wrote:
今華

請教您「今華」在哪邊？

除了注意方向還有什麼要注意？

lovesharepc

lovesharepc
個人積分：716分
文章編號：50586117

716分

6樓

2014-06-12 12:25

今華電子有限公司

也可以找電子材料行
只是今華我比較常用

滑鼠內的開關跟這不一樣

udu55

udu55
個人積分：101分
文章編號：50587312

101分

7樓

2014-06-12 13:34

tom8296 wrote:
謝謝UDN55的指教...(恕刪)

以你的這塊機板來說，不需要把按鍵焊下來一樣可以處理。

剛好手邊有多的示範給你看一下 ~

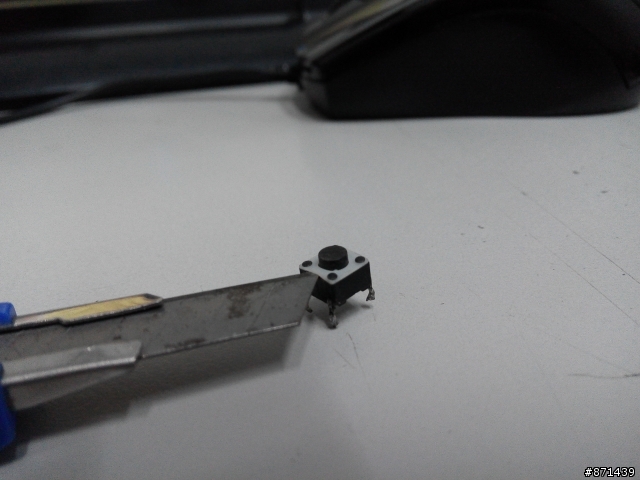

先用刀片或者很細的一字起子，將按鍵的四個邊往上推

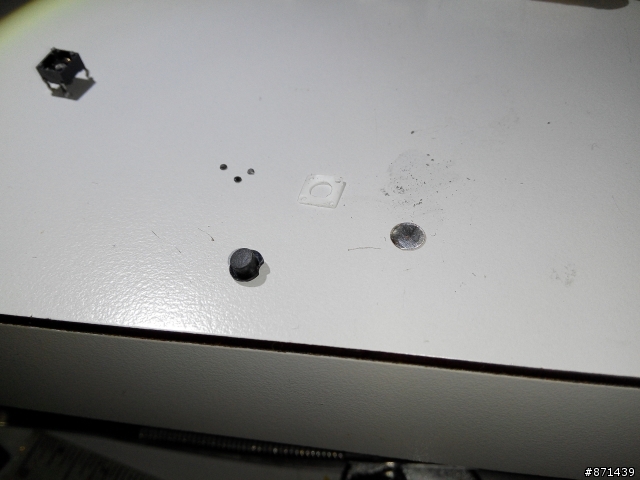

上面那片取下來之後裡面的零件就出來了

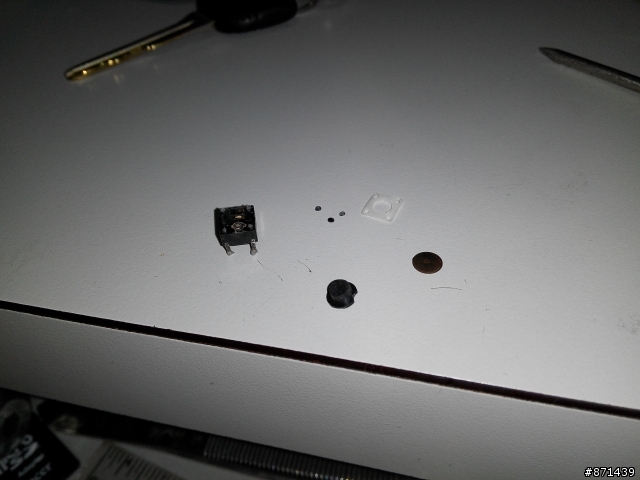

用硬一點的橡皮擦將圓圓的那片彈片給刷乾淨

箭頭指的這三個按點用細砂紙或者是用細的一字起子伸進去輕輕的刮刮即可 ~

整理好之後再依序將零件裝回，記得圓圓的彈片的方向不要裝反了 ~

最上面那片有四個孔的上蓋，因為在拆的過程中有可能周圍的四支腳都會斷掉，所以只要用很微量的快乾將周邊點一下就可以，我是習慣只割兩段很細的透明膠帶把它給黏住，基本上是不會掉 ~

以上供你參考 ~

沒有永遠的景氣不好，也沒有永遠的景氣好，只有永遠的貧富差距 !

cccjason

cccjason
個人積分：80分
文章編號：50595291

80分

8樓

2014-06-12 21:47

貼片式微動開關.....

拿去電子材料行跟老闆講要一樣的就好.
會使用烙鐵的話沒什麼難度~

卡爾文@01

卡爾文@01
個人積分：219分
文章編號：50599087

219分

9樓

2014-06-13 3:18

tom8296 wrote:
想請教板上各位～因為...(恕刪)

輕觸開關(Tact Switch)，一般電子材料行都會有。你這款應該是像這樣四隻腳，買的時候要注意一下按鍵柄的長度。

wsc47621

wsc47621
個人積分：1142分
文章編號：50599762

1142分

10樓

2014-06-13 7:47

tom8296 wrote:
想請教板上各位～因為...(恕刪)

高雄中將是叫做觸控開關，1個2元，腳位有2P和4P兩種，中柄有分高度要注意
