和上次貼文約隔一個多月的時間，為什麼這麼久，原因當然是.....一些細部問題，首先是鍵盤轉接頭介面無法使用，還好，經過研究後，這方面也克服了，再來因為ic在實驗過程中，全資料lost，買ic及送給邱先生燒的過程，也花了半個月的時間，所以該機做完後，就一直擱到現在才發表文章了
我來談談整個做機的過程吧，首先，我從ebay買了一片franklin ace1000的主機板，再自組一台置物機，PC DIY組裝不稀奇，各位可沒看過一片a2的主機板，就可以自己diy一部電腦吧，這就有點功力了，哈哈，當然，這片板子我是買來才發現，規格很特殊，不僅是16pin的ascii keyboard外，還是內建磁碟機介面的主機板，而且是買後才發現，買了比原先板子大一號的板子，這就有點麻煩，主要是因為要找到差不多大小的板子，有點困難，所幸皇天不負苦心人，還是找了一個大一點置物箱，也照樣從網路找到它的電源pinout圖，照著改好可開機後，又碰到另一個瓶頸，就是實驗成功的鍵盤轉接頭接上後，無法開機，畫面完全沒有，為此，又花了半個月時間，研究出結果來，主要是因為這款主機板的pinout輸出圖上，1,16是為5v-8,9是為接地，仿機與原廠的只有1為5v，8為接地，所以我們只要把第16腳位的針腳不要接進腳座上，也就ok了，另外，電源的pin腳，也有點不同，請看圖
16pin socket keyboard pinout
Pin
Use
1.+5 input. Tied to pin 16.
2.STROBE
3./RESET on Apple, but unused by AKE.
4.NC (No Connection)
5.Data bit 5
6.Data bit 6
7.Data bit 7
8.Ground. Tied to pin 9.
9.Ground. Tied to pin 8.
10.Data bit 2
11.Data bit 3
12.Data bit 0
13.Data bit 1
14.NC
15.NC
16.+5 input. Tied to pin 1.
power pinout
---------------
>> | [1] (2) [3] |
>> | |
>> | (4) [5] (6) |
>> ------===------
>> ===
>>
>> This is what it is:
>>
>> 1 GND
>> 2 +12V
>> 3 -12V
>> 4 GND
>> 5 +5V
>> 6 -5V
2.(12v)and 5.(5v)與原廠或副廠的對換
鍵盤找到問題後，電源也pinout好了之後，就是找置物箱來放主機板架機器了，經尋尋覓覓後，找到一個很漂亮的外殼

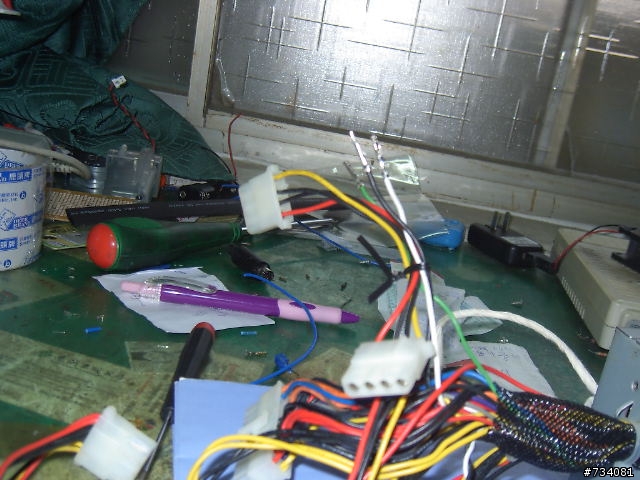

從網路找一個七盟準系統電源
七盟的電源不穩定，會關電，於是又從網路買個server專用的電源，就沒啥問題
首先我們先固定電源的位置

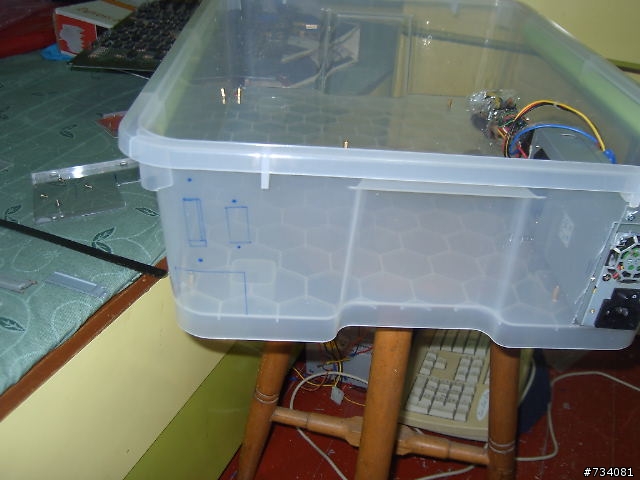

我們先劃個開切的位置
後面套一顆螺絲固定
前面板鎖好固定

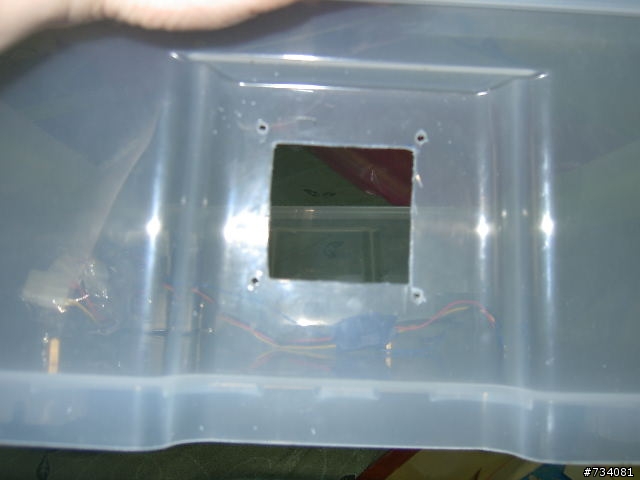

接下來我們先畫螢幕接頭、磁碟機接頭、搖捍接頭三頭的孔位，鍵盤部分，就先畫在電源旁邊
由於螢幕頭比較後面，所以洞開大點
由於此殼較厚，割的時候比較不整齊，所以我們就設計把device就放後面，前面就設計喇叭和指示指號
割好的喇叭孔位
喇叭和指示燈
我們從光華地下室的源達，請他們做一個20pin壓排的device，磁碟機是內建介面，直接插在主機板上就好，鍵盤介面先割好做好
由於原先的七盟電源供電不穩，我們又從網路找一個專供server的電源，現非常穩定，最後我們把搖捍接頭割出來，置物箱就做好了
總算是大功告成了，為了這個板子，我弄壞了一些ic及鍵盤，此次實驗鍵盤轉接頭的過程中，算是損失慘重的一次，共計ic lost資料故障和鍵盤，大概花也不了錢，其中鍵盤燒掉約五、六個之多，所幸家附近的跳蚤本舖，那有許多有便宜又多的ps2 keyboard，當時發現怎麼燒了故障一堆，於是找了ascii keyboard pinout說明，發現它其中提到，5v需要120ma以上的電流，這就是問題的答案，於是我又翻了s兄提供的雜誌，廣告上也有這類的鍵盤規格為120ma電流，所以會燒掉的鍵盤，都是ma電流值很小的那批鍵盤，現在買的鍵盤，會特別看是否為200ma，這樣就沒啥問題了
我們開機看看，由於接電視色彩怪怪的，所以就接綠色螢幕
開機抬頭字，進遊戲看看
進遊戲看看
這個是disk controller控制卡的晶片
我們把一些連接線都放底部，所以從側面看進去，上面沒什麼線比較美觀
東西終於弄好了，可開機又能用鍵盤，非常的開心，製作這個過程，非常艱辛，首先，就是之前談過的，找這個殼也花了不少時間，市售的置物箱尺寸都沒這麼大，再來就是用筆刀手工切割的過程中，由於塑膠層比較厚，所以割的就沒有很平整，還有一些的割痕，還好我把所有的device這些，都放後面，前面只割喇叭和指示燈，這樣拍照也比較美觀點，還有就是我之前說的，ic部分，不能插插拔拔，我就這樣，為了這板子，壞了不少ic，資料不見故障的，少說也十來顆左右，算來也是繳學費吧
再談到這片主機板是從一位叫museum seller的人買的，這批貨應該有經營類似小型博物館的人，拿出來拍賣的一些老古董，之前這位仁兄賣了一些apple ii plus的板子，因為標的人太多，當然國外的物價，也無法與我們相比，自然就沒有標到這些東西，在buy now這板子之後，這位仁兄又拿了一片標明buy now的a2 plus的板子，本想一起買，沒想到一下子又讓人搶跑，嚇死人了，國外玩老古董機的人之多，想到真的嚇死了，不過以環境來說，的確高手也多，有錢的人更不在話下，哈哈，在此之後，我又寫mail與這位賣家詢問，同時間他又拿一片板子post上ebay賣，他出價是能work板子是約5000多左右，於是詢問故障板，他說一片賣25元美金，但要買就一起買含運就約台幣15000左右，想想就算了，先就這樣囉
這次實驗也要特別感謝燒錄ic的邱先生，記得上次他燒ic，寄還給我時，居然在地上又找到一顆，忘了寄來的ic，於是在m區，寫了個私人信件給我，可說是非常貼心，正巧前不久，我弄這些ic又全弄到故障，弄到機器沒有ic可用，所以我又去買了10顆給他燒，順便也請他一併把lost那顆寄來，前不久就收到他的ic，我順便又做了一個圖形腳座後，發現比傳統的腳座接觸與固定力要好得多，現在我全部改用圓頭腳座，目前三台機器完全沒有問題了，這次實驗，算是我花時間最長，但也是損失最慘重的一次實驗，因為鍵盤與ic燒了不少個，但想想就算當是繳學費吧，能完成這些東西，還是很高興的
實驗到此全部結束，以後會不會弄出新的東西與大家分享，我也不知道，目前最缺的，還是db15 game port的搖捍，前不久手賤，太大力又把那根給操壞掉，我重回沒有屋頂的拍賣，發現少之又少，目前有準備買了幾個，當然，如果各位觀眾有的話，也歡迎提供給我，希望價格不要太貴就是了
希望大家會喜歡我的實驗文，也希望此篇文章，能讓大家有所收獲，或能獲得啟發，本人發表完此文後，就要休息了，謝謝大家的觀賞，後會有期了
