Agilent安捷倫DSO7014B(原廠網址),配備了12.1"的超大螢幕,在示波器上這個規格已經非常大了。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-700ae9db7120429f3a62648bec1859ac.jpg)

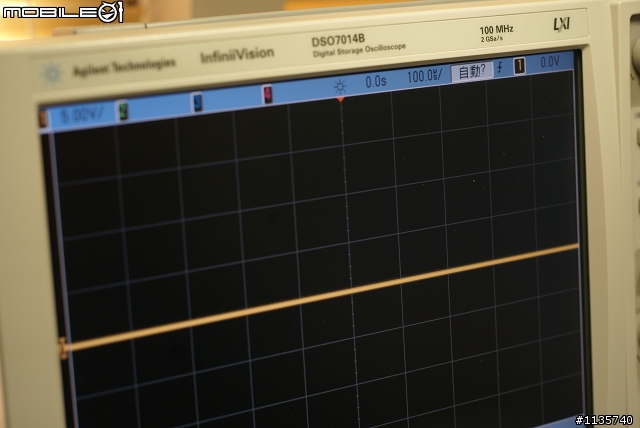

DSO是指數位儲存示波器,可以截取波形儲存後再顯示,100MHz頻寬有2G/S的取樣速度。
另外MSO是具有數位通道的款式,在安捷倫這系列中只要另外購買模組就可以自行升級MSO。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-625e7329aa32a66438394f6d19455090.jpg)

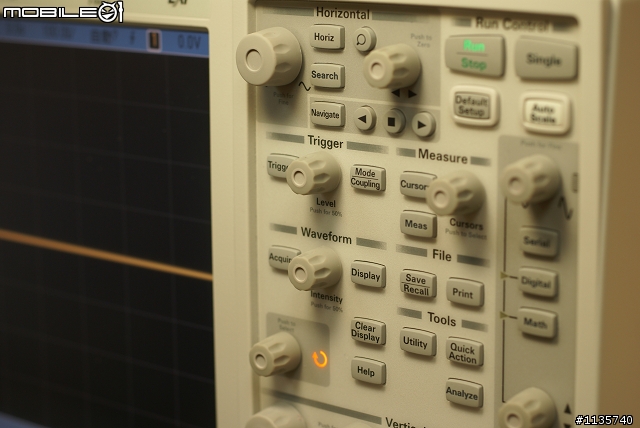

以示波器來看,安捷倫的按鈕數量算比較少的,大部份的功能都透過螢幕下的軟體鍵選取切換。
旋鈕的質感也相當好,因為示波器使用年限相當長,按鈕與旋鈕都需要非常耐用才行。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-ad4130952375d4e0536b2ad8ccb41fa0.jpg)

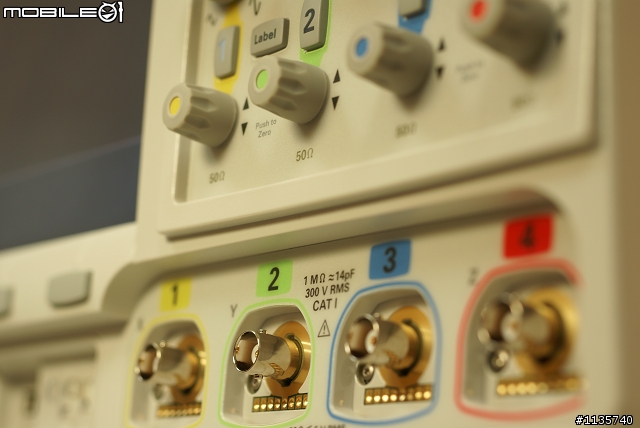

本機型是四個通道的,所以有四個連接探棒的輸入端子,接點部份都採鍍金處理。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-78ca33fc5874b593b8630be4d47aae91.jpg)

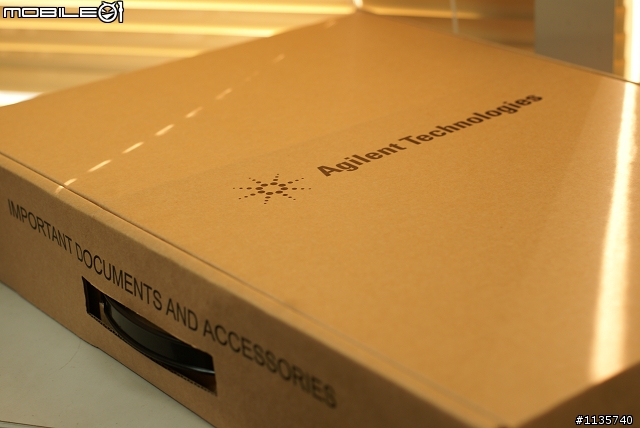

另外箱內有一個配件盒,外箱有點髒所以就沒放照片上來了。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-5f6380b7147b1cf450ea81674eb29715.jpg)
配件盒上層有光碟軟體與相關文件,這台示波器有網路介面,可以透過電腦連線操作使用。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-496bdadfda67c2c7c91ceb451ff2291b.jpg)

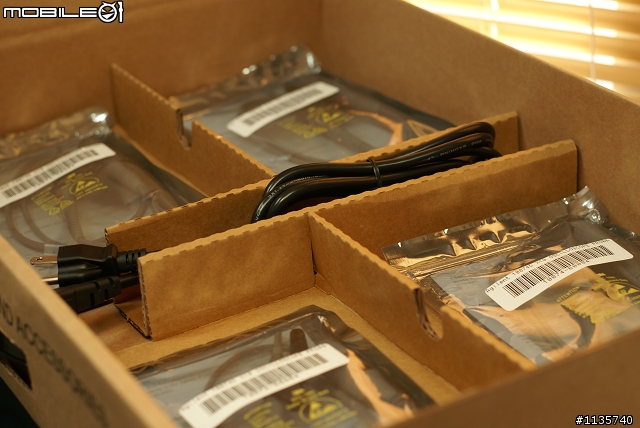

配件盒下層有四支原廠探棒與電源線。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-ee56af5549f2f77c764fd909969bbf1d.jpg)

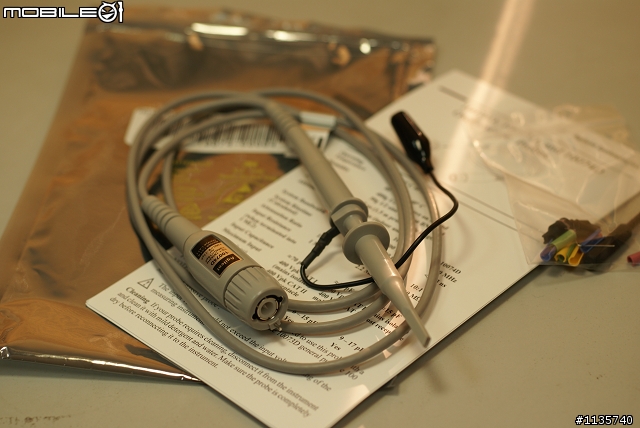

一般的被動式探棒,對於100MHz已經相當夠用了。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-9d561bf42fc12c73ab1eff0b2ad79900.jpg)

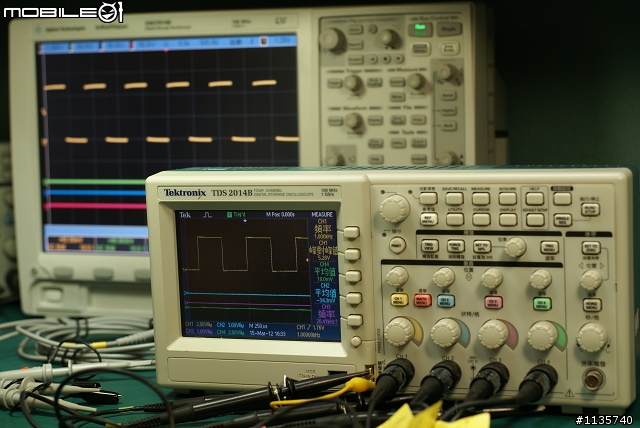

新舊機比一比,服役中是Tektronix太克TDS2014B,用了四年了一樣好用。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-3eca8bc6474e1f465ea7e2642e446384.jpg)

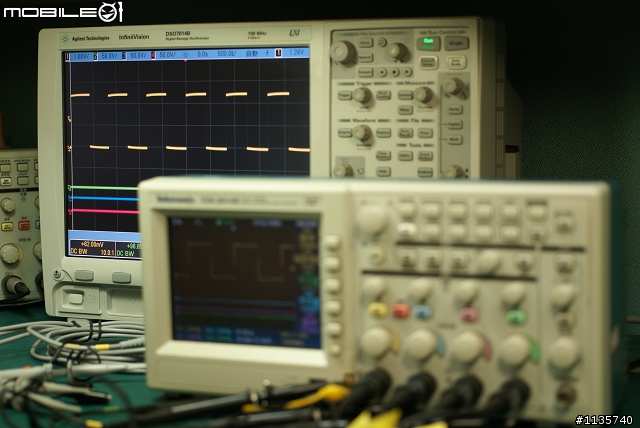

但跟新的DSO7014B相比... 不應該放一起比的,根本就不是同一階的產品。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-9b8955ec86b71f462952497f0f683e21.jpg)

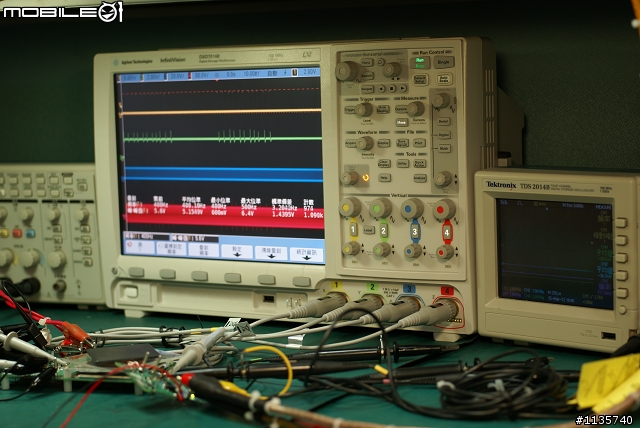

主力放中間,旁邊兩台當電表用輔助量測用。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-6e99ae1caa0863105084f9c64685f90c.jpg)

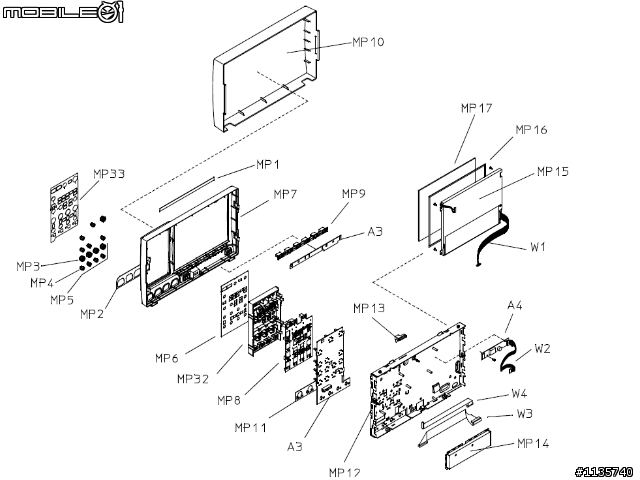

這台不能拆,看看原廠維修手冊的圖片了解內部構造吧。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-e3a5d1059ab65c5573f7b80dc6ad835b.jpg)

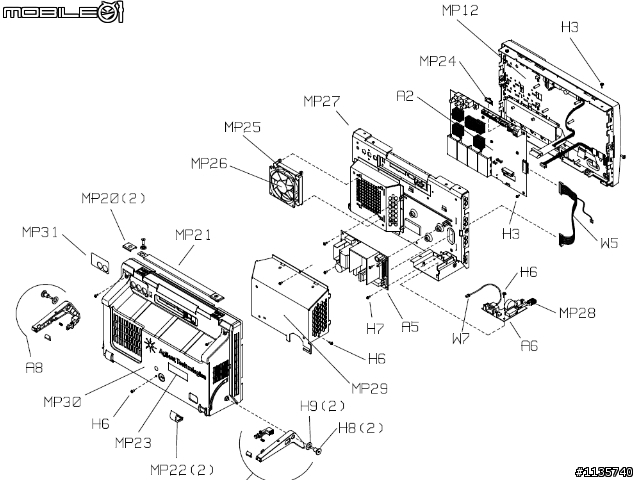

所有組件都模組化,維修方便。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-cf08ee22d59598d64a9e6cdfeac7eef8.jpg)

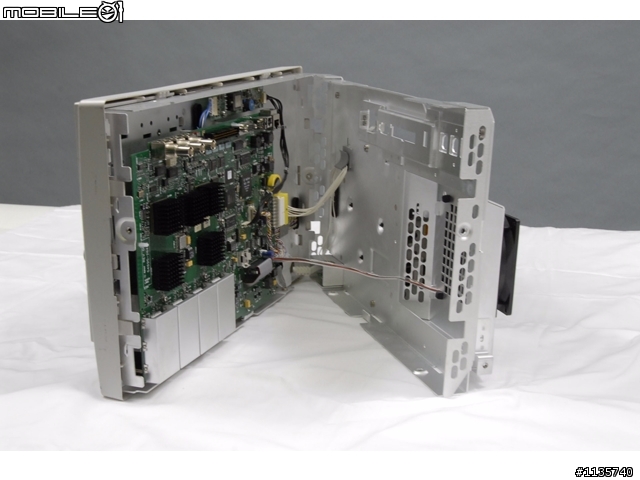

最昂貴的組件都在主機板上了。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-13d61dc59e0af19e621bb08ecf950a31.jpg)

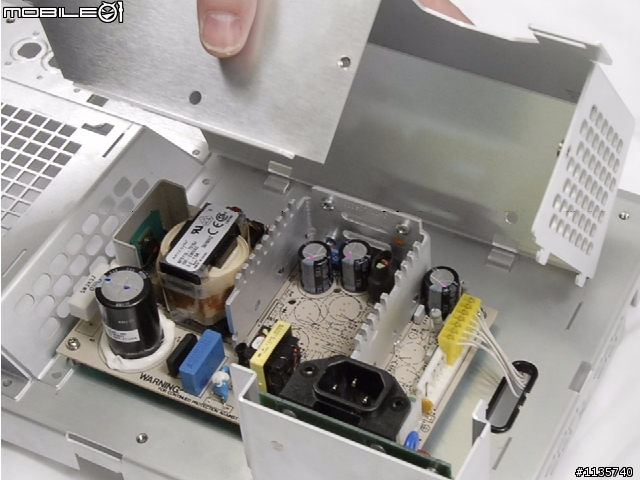

後面的電源供應器,儀器的電源很講究的。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-b2c0555776bbbd5b5a4e880b96f24c6e.jpg)

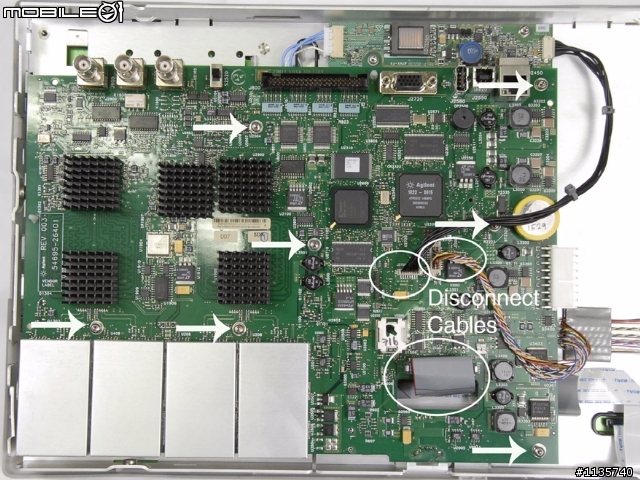

主機板,上面有很貴的ADC與處理訊號用的IC。
![[開箱]Agilent安捷倫DSO7014B示波器-頻寬100MHz級業界最強規格](http://attach.mobile01.com/attach/201203/mobile01-d6a0b04baa9932d353c15a134c38fb8c.jpg)
使用心得:
由用慣的太克的TDS2014B換使用這台,比預期中的驚訝,相同的電路下看的的訊號是兩個世界。
另外儀器使用時最討厭的控制延遲幾乎感覺不到,旋鈕與按鈕一壓下去馬上完成功能不用等,這部份跟太克的機器就有差,很多機器去旋轉按鈕後有時會慢個幾秒才完成畫面切換,Lag狀況很不好用,這點我覺的是安捷倫機器的最大好處。以100MHz來說這台真的是無懈可擊,相當推薦給開發電源電路的朋友。
謝謝觀看~
