單晶片LED+微動開關接法

大家好 我本身不是理工科的
我在網路上看到有人自製彈珠台 http://shawnba.blogspot.com/2011/04/part-ii.html
單晶片LED+微動開關接法

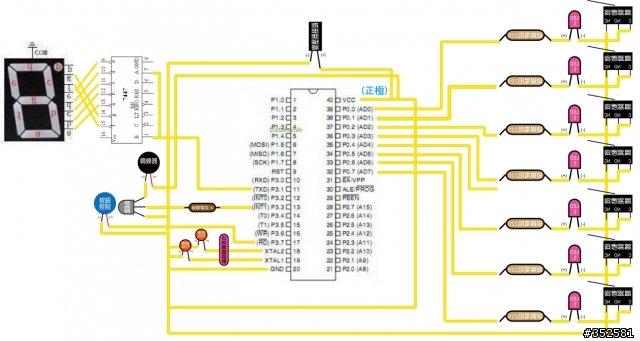

所以也想學,自己上網查了一些資料也畫了一張電子圖希望大家幫忙一下
單晶片LED+微動開關接法

LED+微動開關接法我一開始以為是用串聯的
P0.0-P0.7 碳膜電阻220--LED--微動開關--接地
單晶片LED+微動開關接法
單晶片LED+微動開關接法

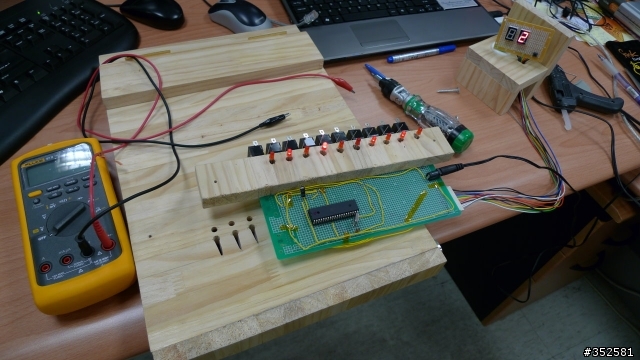

但是看到板主的圖,好像又不是,在細看板主的回覆文中:
材料是 89S51 單晶片,取 10 隻腳位做 LED,另外 10 隻腳位做微動開關的感應器
9 隻腳位做兩個七段顯示器的控制,1 隻腳位做按鈕控制,1 隻腳位做蜂鳴器控制。

另外為什麼兩個七段顯示器會用到9隻腳位??

所以是用不同的希望大家幫我看一下!!



2011-08-05 10:15 發佈
你還需要一台可以燒89C51的機器
和燒錄的軟體 還有編寫程式的軟體
兩顆七段顯示器的a~g腳都是收到解碼器IC的資料7pin(資料碼)
再加上七段的共接腳,有兩顆 所以有2pin(選擇碼)
總共9pin做多工掃描顯示

單晶片透過解碼器送訊號給七段
兩顆七段會受選擇碼的控制而輪流亮各自該亮的數字
所以同一時間內只會有一顆七段致能
顯示原理就是將七段致能的切換速度拉高
利用人眼的視覺暫留來做到像是兩顆同時亮的感覺
回 duncanfans
這個我知道了,要去和朋友借材料了^^ 謝謝

回 溫仔戰士
聽你這麼說就OK了
七段顯示器 配線 方式沒有錯!!
但是 七段顯示器 接在(TXD)P3.1的接頭是正確的嗎??


grass0423 wrote:
回 duncanfa...(恕刪)

妳電路圖畫錯了...
接到七段的P3.1與P3.0就是致能選擇線



請問 溫仔戰士
這組七段顯示器的接法 這樣ok嗎??
