這次做實驗品，還真是一波三折，拿到主機板後，先從我家雜貨店買個新的全透收納盒，在底部固定要打洞塞銅柱時，居然用力過大底部弄破了，所以我就把它當我我的主機板收納盒，我又回去買了差不多的同款類型的收納盒，我板拿回來後，就沒有測試，直到要買好收納盒後，開機測試，但一直當機，鍵盤轉接頭全都不能用，不是當機，就是打字出現鍵一字出三字的情況，再下來是主機板開機進遊戲，發現下面底部一片白白的，這個時候就有點荒了，還好我記得我放ic時候，好像有壞也放腳座上，這兩天就先查，查了半天，還真找不到，直到剛才，ic換到最後一排，才驚覺發現，原來師傅換板時，把ic一拼轉到另一塊比較穩定的舊板時，有一顆ic裝錯位置，所以底部一排白白的，換好後，就一切正常
鍵盤部分，本來以為三顆都壞的，但後來我自己用手壓固定後，開機發現，原來是接觸不良的問題，本來送修時，請師傅換了圓頭的腳座，沒想到固定力也不是很好，所以也只能自己用手壓，還好3顆還有一顆能用，我也想辦法做個固定架來接上去用了，原來擔心的買的ic還沒到，心裡有點急了，還好現在有顆ic是正常能用的，實驗做好，也就可以慢慢等貨了
另一問題，搖捍不能上下控制，後來也發現，原來轉接頭有個x軸的線脫落，我又重新焊回去了，現在也正常了，我的收納盒的apple II clone實驗品大功告成，為什麼想要做這個?就是想到原始a2含鍵盤過大，想做個透明殼又美觀，體積又能小點的東西給大家看，現在我弄好了，過幾天我會發表給大家瞧瞧
下個計劃，我從ebay買的franklin ace的a2仿機的主機板，也是套收納盒，不過該板比較大，現還要找，不過要先試能否開機比較重要，這是我下一個功課，哈哈
姓名：甘國勤/綽號：白面宅男/專長：活在幻想回憶
adoremac wrote:
鍵盤部分...(恕刪)
關於鍵盤有幾個問題麻煩阿甘兄試驗一下
市面上有種 USB鍵盤有附PS/2轉接頭這種有轉換頭鍵盤是不是也可用在A2上面
還有如果改用 84鍵的小鍵盤按鍵是不是夠用
如果可以，用木板或是壓克力版製作一個鍵盤放置版，順便把搖桿、滑鼠等電路都弄在放置板一側，開一個孔以方便連接
阿甘兄
我看你抓的圖第二張
PC端 4，5是接點 1到 A2的接點2
但是 第一張 4，5接點是A2接點3
因為在PC上 4，5 是接地
不知道你後來是怎樣成功的
今天花53元零件都買好了 如果圖沒錯的話 可以作出兩個轉接頭 一個給你，一個給S大

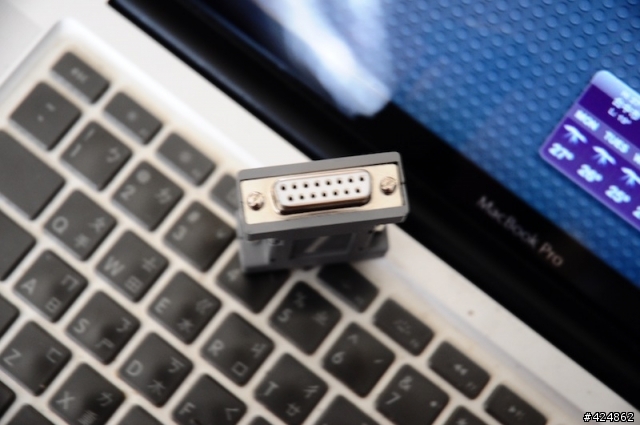

參考一下我做的改良式搖桿轉接盒
至於哪時候可以看到成品，就看你哪時候解答了
http://www.oikos.com.tw/v4/viewtopic.php?id=60335&p=2
第37樓看下來吧，原先傅立葉先生說的很細，我電路這方面不是很懂，所以就是照圖來焊就ok
我的做法也很簡單，apple II common ground 是第3腳位，我會先用奇異筆標示，第一部分處理1,4,5焊到a2的第2腳位沒啥問題，其它腳位分別是焊一顆電阻、電容、電阻、電容，接下來2(pc)vs7(a2)-剝開一點線焊電阻一端，另一端焊接地，3vs5，6vs8,7vs1都是如此，電阻要用680歐姆，電容用陶瓷電容0.1uf就行了
市售轉接頭ps2 to usb插在a2上沒任何反應，估計是電路相關的問題吧，不能使用
電路板的搖捍轉接頭部分，我之前有做成功一次，但後來照你說的，再弄一個9pin母頭，這時弄出問題，接上後搖捍水平調整左右無法平衡，所以就算失敗，鍵盤的轉接頭也是，我連帶的弄壞了一顆ic和一個鍵盤，損失慘重，哈哈，這部分如你老成功，我可向你請教請教
這部實驗就暫停沒法搞，最近用透明收納盒的實驗品，所以還是先不架電路板為主，傳統工法比較穩定，以後的話再看看問題再哪再實驗好了
姓名：甘國勤/綽號：白面宅男/專長：活在幻想回憶
