迷你主機開機鍵接線求救

srwe

srwe
個人積分：4386分
文章編號：85329061

4386分

11樓

2022-07-14 10:36

oxa9615 wrote:
按標示這是這裡了沒錯(恕刪)

srwe

srwe
個人積分：4386分
文章編號：85329064

4386分

12樓

2022-07-14 10:36

oxa9615 wrote:
按標示這是這裡了沒錯(恕刪)

按標示是這裡⋯才怪

LCDPWR（LCD POWER）和SEL1（Selection 1）常見都是接STN液晶用的

上面網友圈的綠色位置勉強能在空焊的CPU_FAN1上方看到FP1（Front Panel），就是樓主要找的開機鍵和讀寫燈了

oxa9615

oxa9615
個人積分：3481分
文章編號：85329597

3481分

13樓

2022-07-14 11:33

srwe wrote:
按標示是這裡⋯才怪LCDPWR...(恕刪)

感謝糾正。
找了一個類似的開箱。的確有各FP1才是正確。
https://www.mobile01.com/topicdetail.php?f=174&t=4259150

我自己也有買，只是不再手邊，太久遠犯蠢回文太隨意了.對不起.....
貼我的請參考

srwe

倒也不用道歉...

2022-07-14 11:49

oxa9615

就錯了，這樣比較不會過意不去。這是2014年的照片了，我都忘了有拍過內部，希望有幫助。

2022-07-14 11:55

t000646

t000646
個人積分：7分
文章編號：85330231

7分

樓主

2022-07-14 12:36

oxa9615 wrote:
感謝糾正。找了一個類(恕刪)

太感謝了～看照片感覺就跟我這一台是一模一樣的
不過我接了之後現在可以正常開機，但是開關旁邊的LED燈卻還是不會亮
可以幫我拍一下接頭的另一面嗎？想確認 POWER SW、HDD LED的相對位置跟方向性
再次感謝!!!

oxa9615

機器不再手邊無法拍照片~ LED不亮反插看看，或參考連接那文的接法。

2022-07-14 12:41

t000646 樓主

除了POWER SW的腳位不動以外，其他6個pin腳都試過2個2個一組正反都插一遍，但還是都不會亮，雖然不影響使用但是就是覺得有疙瘩

2022-07-14 12:47

oxa9615

oxa9615
個人積分：3481分
文章編號：86628233

3481分

15樓

2023-01-07 11:35

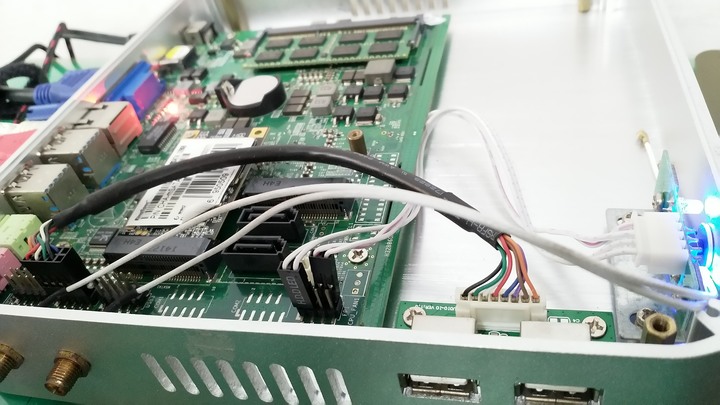

機器回來上手使用，補個圖。
