robowang wrote:
我幫客戶安裝一片介面...(恕刪)

要修這很簡單.我在中和市中正路!
你拿過來我幫你焊一焊就好.

henryhsu

henryhsu
個人積分：6分
文章編號：24740068

6分

12樓

2010-12-23 22:35

有硬底子的朋友, 即使銅箔有損
修這種情況是家常便飯,
樓主搞定了嗎?
不嫌棄的話, 來樹林小弟也可幫你修

k2

k2
個人積分：81分
文章編號：24740250

81分

13樓

2010-12-23 22:43

這塊版子用到鉭質電容，應該不是便宜貨。
就算焊電感的銅箔脫落，應該還是能從電源線路旁的開關二極體或電容接上線路。

raytingg

raytingg
個人積分：0分
文章編號：24741018

0分

14樓

2010-12-23 23:14

不用擔心啦!受傷程度還好!只要有一點點焊接功力就可以了!相信板上很多大大願意幫忙你啊!
我是沒有烙鐵可以幫你啊!我之前是整個PCI-E 金手指 PAD 掉了!所以連修的機會都沒有啊!
你算運氣好的啦!

doglegs

doglegs
個人積分：13分
文章編號：24741554

13分

15樓

2010-12-23 23:36

電感掉下不難修，
怕的是掉下後拿去過電，
Power IC或是Mosfet燒掉，
先把電感焊回去再測看看。

dailyload

dailyload
個人積分：32分
文章編號：24743473

32分

16樓

2010-12-24 1:13

這應該是卡上某個部位電源的電感，不管是升壓或降壓都要此顆電感作儲能功用，沒了它電源電路就等同斷開，對mosfet或後端的負載應該沒影響，因此把它焊回去救活的機會很大，請樓主找個會焊的朋友或網友救你吧，祝你成功。

drsun

drsun
個人積分：169分
文章編號：24748918

169分

17樓

2010-12-24 11:17

刮左右兩邊走線的綠漆，用錫拉電感的PAD就可以了，完成後記得點膠黏住。

那種電感很重。

Vicknado

Vicknado
個人積分：190分
文章編號：24749222

190分

18樓

2010-12-24 11:29

從圖面看PAD似乎已經沒了，就怕要焊上去也焊不上去，PAD一旦掉落恐有不吃錫的問題在。

wenigma

wenigma
個人積分：212分
文章編號：24749291

212分

19樓

2010-12-24 11:32

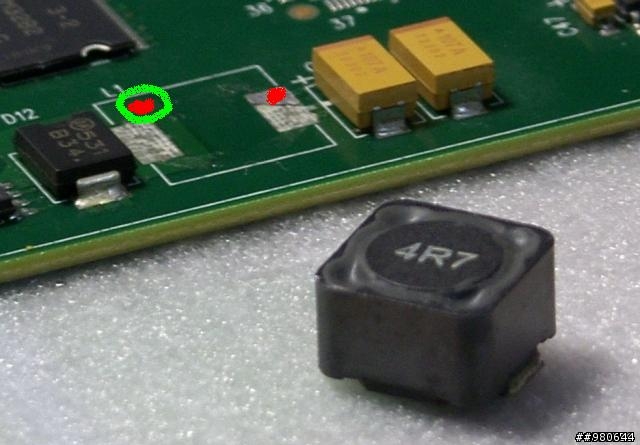

刮開綠圈圈的地方
在紅色的地方焊上~~~
90%沒問題

記得把掉下來電感上的舊焊點除去

robowang

robowang
個人積分：0分
文章編號：24749734

0分

樓主

2010-12-24 11:50

henryhsu wrote:
有硬底子的朋友, 即...(恕刪)

樹林離我家還蠻近的, 敬請大力幫忙
請查閱私人訊息, 約個時間我拿過去給您
謝謝 !

從大家的說明中, 我感覺這片卡似乎還有機會修復, 心情好多了
Thank you very much.
