緊急！！！ASUS MB B150M-A排線

dreamsky1987
個人積分：0分
文章編號：67490644

0分

樓主

2018-02-19 23:48

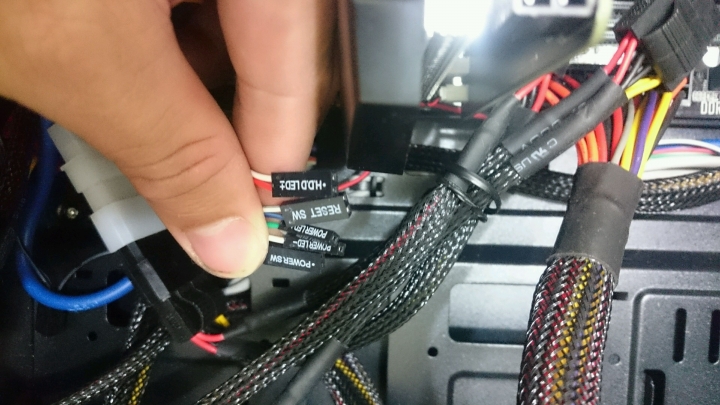

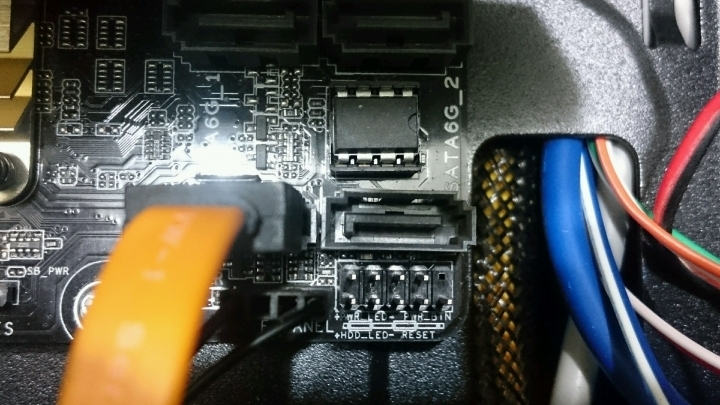

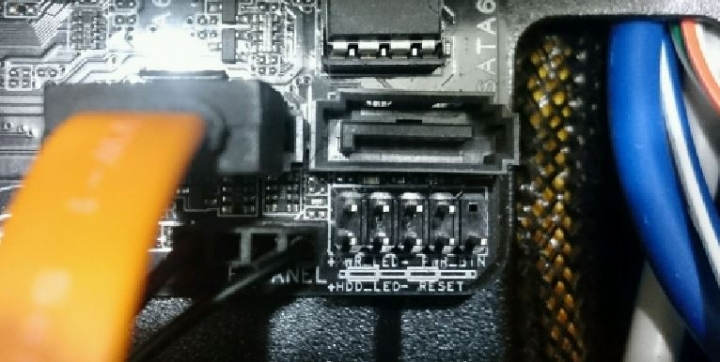

小弟一時手癢清潔電腦
拆了MB忘了排線怎麼插回去Orz
現在電腦啟動不了(=_=)
跪求大大們幫忙~~ 緊急！！！ASUS MB B150M-A排線

緊急！！！ASUS MB B150M-A排線

緊急！！！ASUS MB B150M-A排線

2018-02-19 23:48 發佈

文章關鍵字 ASUS MB B150M-A

阿虛kyon
個人積分：34分
文章編號：67490835

34分

2樓

2018-02-20 0:16

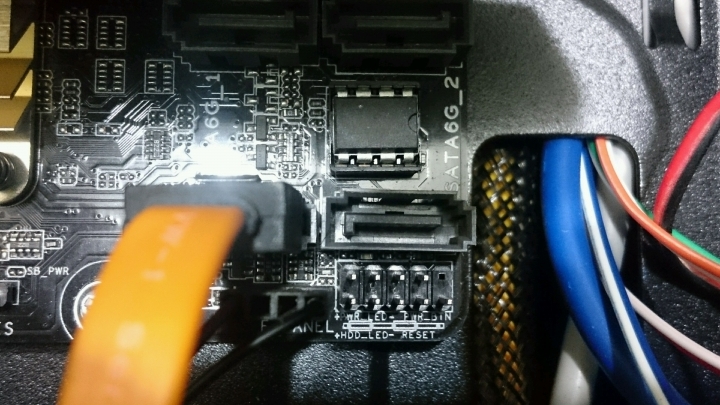

首先把你的圖片反轉過來

然後就會看見9根針腳下面有字

+PWRLED-(開機燈號) PWR(開機紐不分正負)
+HDDLED-(硬碟燈號) RESET (重開機紐不分正負)

照著手上的對應線插上去
DIY精神加油

e92119000
個人積分：1049分
文章編號：67490851

1049分

3樓

2018-02-20 0:17

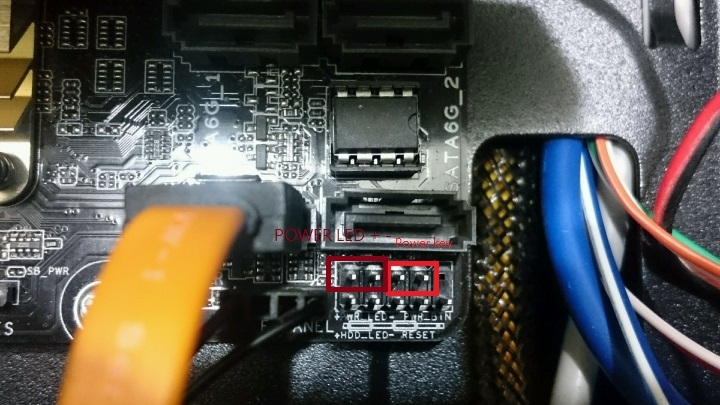

大哥
你把照片上下顛倒
就有說明了

接法大概如此
