電路板, 滑鼠觸動開關更換.

kechmobile

kechmobile
個人積分：0分
文章編號：66660102

0分

樓主

2017-12-02 9:44

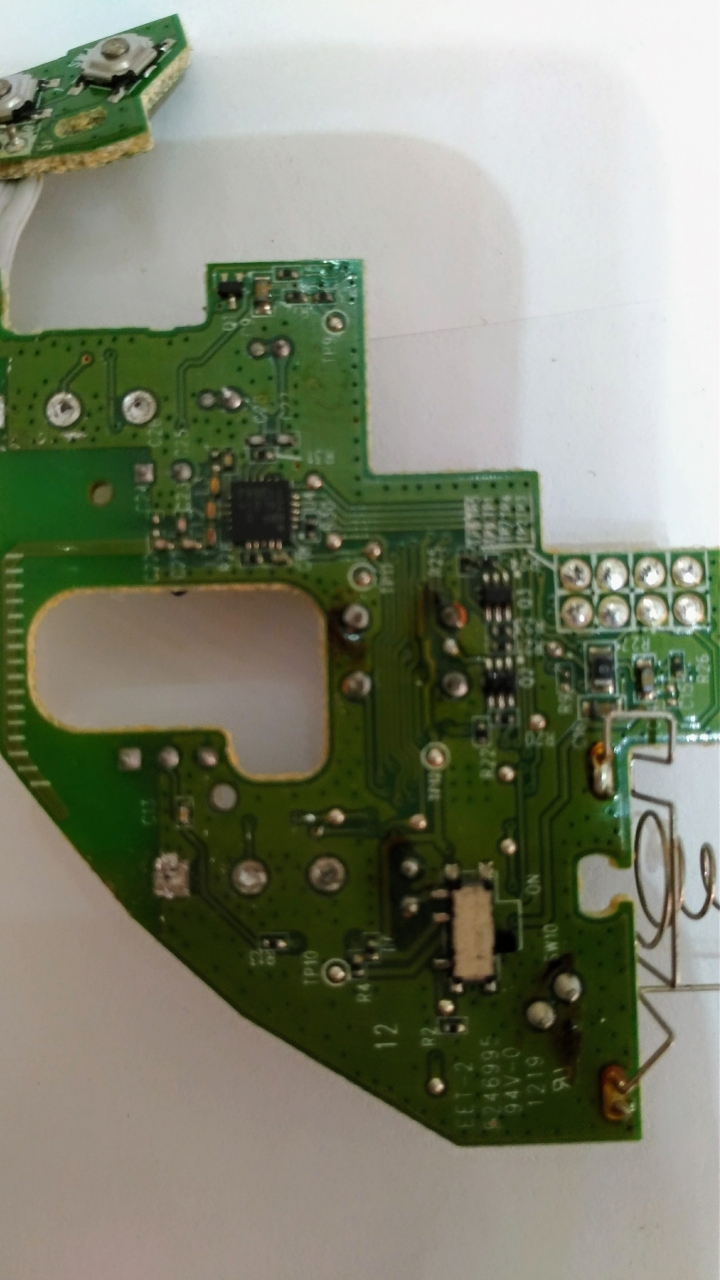

想自己修滑鼠, 換切換器, 變成這樣是不是燒太久了,影嚮到其他元件, 看到幾個點都好像出了問題, 不太想把新的切換器裝上去了,想請問一下,像這樣是不是不用試了, 應該壞掉了.切換器=>觸動開關

電路板, 滑鼠觸動開關更換.

2017-12-02 9:44 發佈

文章關鍵字電路板滑鼠

tonylch

tonylch
個人積分：3227分
文章編號：66660633

3227分

2樓

2017-12-02 10:38

是換觸動開關還是切換器？拍的電路板哪邊有問題沒框出來，拍照解析太差或圖床問題無法辨識，還有照片被陰影擋住了。
若是電路板顏色變深，因為通常是酚醛樹脂紙基板，長時間後顏色變深是正常的。

kechmobile

kechmobile
個人積分：0分
文章編號：66660840

0分

樓主

2017-12-02 11:02

謝謝, 是觸動開闗沒有錯,
就是電路板上有幾個地方都變黑了.
是不是因為取下舊觸動開關, 高温太久了, 會不會導致電路板壞掉.
還是要裝了新的開關才知道。

tonylch wrote:
是換觸動開關還是切...(恕刪)

BlackDragon

BlackDragon
個人積分：1012分
文章編號：66661970

1012分

4樓

2017-12-02 13:12

kechmobile wrote:
謝謝, 是觸動開闗沒...(恕刪)

線路板壞掉是多層板比較容易發生
裡面會爆開有泡泡
單面板問題頂多就是銅箔剝落
自己看看
銅箔剝落要重新接線

tonylch

tonylch
個人積分：3227分
文章編號：66662646

3227分

5樓

2017-12-02 14:41

回家用電腦看圖片有看到變黑的地方，但整體解析很差，原則上這些地方變黑代表有較高電流通過造成高溫碳化，因為沒拍另一面，從黑化點看應該是DIP零件，但觸動開關通常是3pin，且只送出短路信號，不會有太大電流，若是自己解焊造成就是烙鐵溫度過高或加熱時間過長，通常是350度不超過3秒。從左上方小基板看到的開關是SMD，那應該全部都是SMD開關，這可不好換喔，很容易銅箔脫落。

黑化位置是否為LED，不得而知，不過開關都用SMD，LED應該也會用SMD，若是LED可能設計時通過電流就較大，加上現在電腦關機時USB還是持續通電，所以燈一直亮著，持續熱累積下基板碳化。不過這個應該是無線滑鼠，應該會進入休眠，比較不會發生。

我是很討厭電腦一堆LED炫光，覺得浪費能源，能關的就關，能買沒LED就買，贈送的電競滑鼠我要用前就把4顆LED全拆下。

若碳化位置真的是LED，把它拆掉用應該沒問題，若不拆紙基板耐溫較差，碳化後絕緣阻抗能力會一直惡化下去。

kechmobile

kechmobile
個人積分：0分
文章編號：66664092

0分

樓主

2017-12-02 18:09

謝謝!

tonylch wrote:
回家用電腦看圖片有...(恕刪)

peter5240

peter5240
個人積分：3222分
文章編號：66664724

3222分

7樓

2017-12-02 19:41

kechmobile wrote:
想自己修滑鼠, 換...(恕刪)

先說你的工具有什麼？才能說你的方式是否有問題，或是少了什麼工具。
正名一下，是「微動開關」才對。

Jhett

Jhett
個人積分：0分
文章編號：66664774

0分

8樓

2017-12-02 19:48

看起來是M570的機板。
按照5F的圖，上面紅色並排的pad是滾輪中鍵的微動開關的四腳，
再下來開關旁邊紅色的地方是電容的銲點，
最下面的紅色部分是電感的銲點。

另外黑色的部分會不會是銲油長時間加熱變質造成的?
圖片模糊無法判定，但你可以試著用去漬油擦看看，
如果擦得掉就是變質的銲油。

kechmobile

kechmobile
個人積分：0分
文章編號：66665440

0分

樓主

2017-12-02 21:14

是的, 謝謝!

Jhett wrote:
看起來是M570的...(恕刪)

gary4024

gary4024
個人積分：1467分
文章編號：66667156

1467分

10樓

2017-12-03 0:29

微動開關可以先用電子接點清潔劑噴看看從按鍵地方噴噴完後壓一壓
筆電電源開關就是這樣修好的

要換開關要一點功夫的也要工具我試過用壞掉的mouse 玩看看
銅都燒黑了開關還弄不下來
