8051標頭檔reg51.h sbit的疑問

gp1288

gp1288
個人積分：480分
文章編號：48470125

480分

樓主

2014-01-29 23:55

會在這問51的問題還真是奇怪...

最近在看51的資料，關於暫存器名稱與地址的宣告有個疑問

sfr TCON = 0x88;
sfr TMOD = 0x89;

sbit IE0 = TCON^1;還可以理解

但為什麼 sbit IE0 = 0x89; 會指到TCON的第二個位元，不是指到TMOD?
Keil的reg51.h sbit都是用這種方式寫，不懂阿@@"

8051標頭檔reg51.h sbit的疑問

8051標頭檔reg51.h sbit的疑問

8051標頭檔reg51.h sbit的疑問

2014-01-29 23:55 發佈

文章關鍵字頭檔reg51.h sbit 疑問 8051

zxc2486573
個人積分：3分
文章編號：48471360

3分

2樓

2014-01-30 2:17

GOOGLE 是妳的恩師
sbit 位變量名=記憶體地址^變化位置
sbit IE0= 0×88 ^ 1;
等於
sbit IE0= 0×89;
回報你

回報你

gp1288

gp1288
個人積分：480分
文章編號：48471453

480分

樓主

2014-01-30 2:36

zxc2486573 wrote:
GOOGLE 是妳的...(恕刪)

sbit IE0 = TCON^1; 等於 sbit IE0= 0×88 ^ 1;
這OK

可是0x89是TMOD的位址滾來滾去

滾來滾去

zxc2486573
個人積分：3分
文章編號：48471846

3分

4樓

2014-01-30 6:21

gp1288 wrote:
sbit IE0 =...(恕刪)

想像成

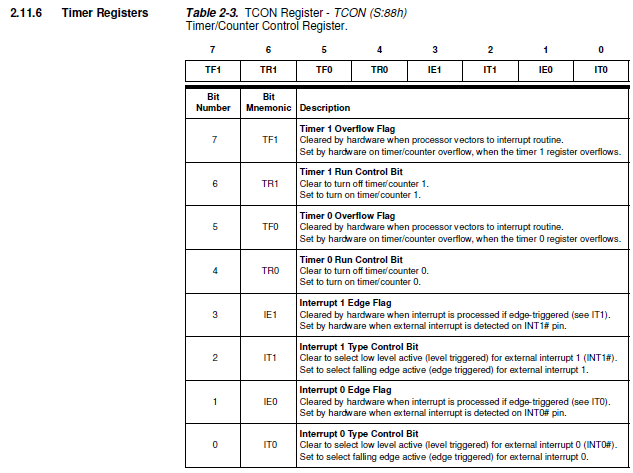

我設定IE0就會往上找TCON(因為TCON包含TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 )
0x89 - 0x88 =1
在0x88的位址裡的8bit 7 6 5 4 3 2 1 0 其中1為IE0
並不是直接設定0x89位址而是間接設定0x88
