這種土炮架,主要的作用在於"提供穩定的空間跟範圍讓面板自己站立",沒錯,這個方案裡,液晶面板是靠
自己站著的,並非透過殼及其他地方鎖點支撐,夠土炮吧!

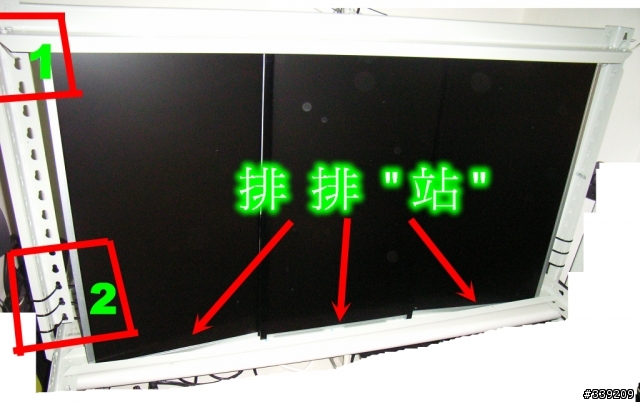

看圖說話去~整體
底下稱為底座(與一般角鋼架的狀態來看,底座應該算是轉了90度),左右有主要及次要支撐桿(用來調整高低和連接橫桿1),上面架著橫桿1.
和面板接觸的上下蓋都是
字型(逃避注音文,矯枉過正)的橫桿,面板在裡面不會滑出去.

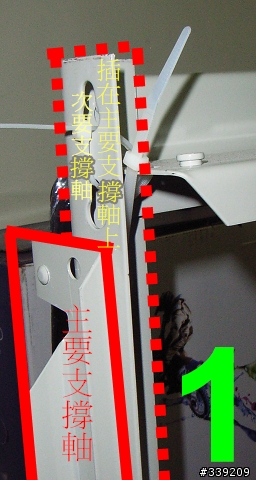

細部1
主要跟次要支撐架連接是靠免螺絲角鋼架卡榫

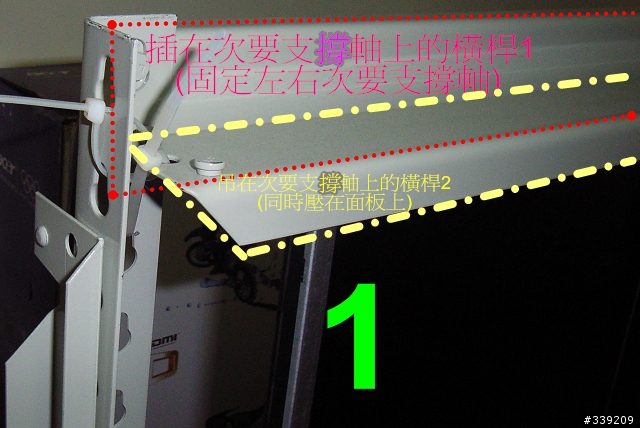

次要支撐軸跟橫桿1連接也是靠卡榫

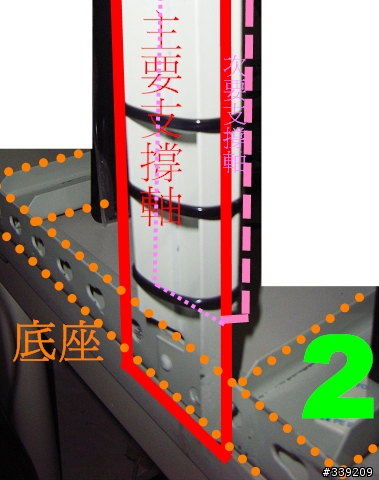

細部2
主要支撐軸跟底座連接仍然靠卡榫
施作流程
1.確認空間及使用角鋼架尺寸(我是用免螺絲的,一般的還要工具)
2.角鋼架組合
3.螢幕脫殼
4.上架完成
優點
*以本例來說,穩定性高,角鋼架本身就重,底部支撐臂又長,一般力氣小的人可能稍微挪動都有困難.
*面板尺寸適應性大,因為本例只有上下蓋,上蓋是可以上下調整適應的.
*面板數量彈性大,夠長的話,站2個.3個.4個.5個都沒問題.
缺點
*空間需求大,角鋼除非另行裁切,現成的都有一定長度.
*面板本身相對危險,本例中面板沒有鎖點.黏貼或綑綁,只靠上方壓著蓋子(即角鋼橫桿),我是在後方架一支伸縮桿預防後傾,整體而言玩很大.
*組合不易,非單純作置物架,想微調頗麻煩.
*架子重量超標,底下的支撐要夠力.
*螢幕本身可視角也要考慮,因為上蓋及下蓋會卡著面板,轉彎的角度有限,越靠外邊的面板視角越斜,因此...
整體而言,有進步的空間,也是個有價值的經驗,而DIY精神~~~無價!
