浩鑫準系統多加風扇對散熱有幫助嗎?2/24 加裝小風扇後…

如圖,

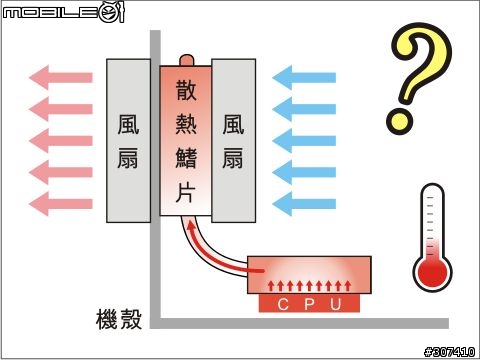

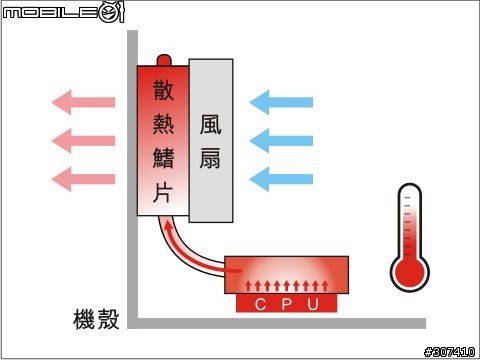

熱導管的散熱方式:
CPU透過導熱管把廢熱傳到散熱鰭片上,
風扇再把廢熱吹走,
浩鑫準系統多加風扇對散熱有幫助嗎?2/24 加裝小風扇後…

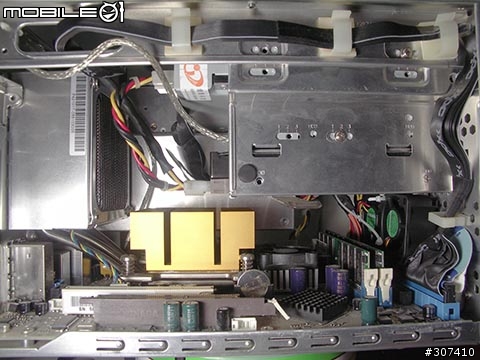

浩鑫的電腦,
散熱鰭片後面就直接相鄰機殼排氣孔,
那如果我在機殼後面再多加一個風扇,
對CPU的散熱會有幫助嗎?
浩鑫準系統多加風扇對散熱有幫助嗎?2/24 加裝小風扇後…

另外,
以浩鑫準系統這麼小的機殼,
卻配置了9公分的主風扇,
又在機身兩側和前面板下方各開了一排進氣孔,

主風扇抽風的同時,
冷空氣也會從進氣孔被抽進來,
也符合對流要有進有出的原則,(尤其相較於機身比例,它的風扇是相當大的)

也就是說,
就算我從前方側面加小風扇抽風進來,
對加強對流應該幫助也不大吧?

所以想加強準系統的對流,
就只有換強力主力扇一途?

最後,
如果ICE散熱器沒辦法將那麼多熱傳導到鰭片上,
那是不是再強力的風扇,
都無法再降低CPU溫度?

2009-02-21 17:03 發佈
浩鑫的散熱器還算不錯 所以放心吧
他的設計比起市面上的準系統好
熱氣直接從後方排出不在機殼內循環

缺點就是可以改的地方太少 我想改都改不了

找出我以前的浩鑫SB61G2照片
風扇還是8公分的 不過他無故燒掉了....
決定DIY,踹踹看,
一開始打算這樣搞,

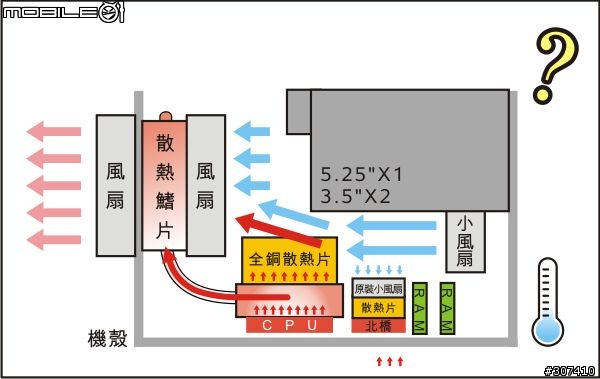

主要的想法是透過主風扇二連裝,再加上兩個小風扇加強對流,
提升散熱效能;

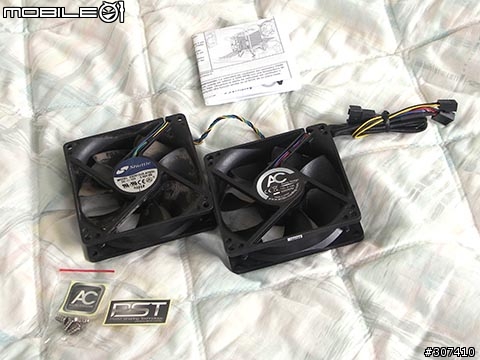

鎖定AC扇,跑遍光華,
不是賣完9225PWM就是根本沒買AC風扇,
後來跑到Nova,
剛好剩最後兩個給我拿了。

不過後來發現浩鑫原裝的ADDA代工扇,
轉速高達3600轉,
而AC9225PWM最高卻只有2000轉,
用SmartFan只有700轉起跳,風量不足,
換上單一AC扇,一開機溫度就將近50度;

且爬文爬到說:「風扇串連容易壞」

所以後來二連裝主風扇就取消了,
換回單一原廠風扇,順便裝了個防塵網;


忘了準備工具,
只好拿束線帶湊合著用……

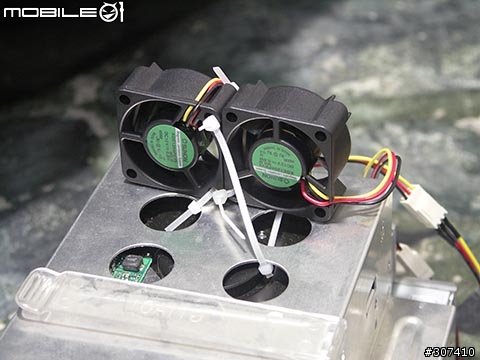

4cm的Sunon磁浮風扇,風量約6cfmX2,
y拍上還有3cm的,風量也有5cfm,厚度甚至只有1cm;

下次要動這裡的話,
大概會打洞吧?



組裝完成,
最初是要裝在側面,
黏在機殼上緊鄰進氣孔的,
可是拆裝機殼會卡到那顆電容,
所以就算了,
以後再看看能不能找到別的不黏機殼的方法;

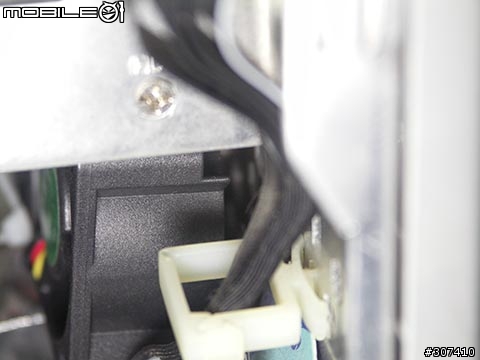

位置沒控制好,
空間留的太少了,
風量不知有沒受影響,

4cm還是塞得相當勉強,
3cmX3應該會是比較理想的安排……


實際測試,室溫24.6度,
CPU是Pentium 4 630 3.00GHz,
跑兩個Pi,CPU運轉100%約半小時,
CPU溫度最後在61~63徘徊,
風扇轉速大概1500轉左右吧,

Pi算完後,
放著它發呆,
待機溫度則慢慢的降到41度,

嗯…………………

對照之前記錄的CPU溫度,
和記憶裡當時的氣溫,

這次加上著兩個小風扇加強對流,對散熱……………

好像沒什麼幫助的樣子……………



原廠風扇:ADDA AD0912UX-A7BGL
轉速:3800 RPM +/- 10% (in free air at rated voltage)
風量:73.656 CFM (in free air at rated voltage)
AC9225PWM則是2000轉,風量50幾吧?
同尺寸,同轉速,風量好像都不會差太多?

原廠扇用SmartFan,
轉速是1400轉起跳,
兩年多來幾乎沒遇過風扇全速運轉的狀況,
最近換上P4,
開始注意轉速,
大多在1400~1500之間徘徊,
最多只到1700,

在Bios把轉速設成Utral Low,
則風速會提高(?)到2000轉起跳,
噪音感覺和AC的2000轉也差不多,

9公分PWM風扇,
拍賣上看到的最高只有2000還2500轉,
……………………

想更進一步加強對流,
大概真的只能從更換強力主風扇著手,
可是原廠就已經很強力了,
所以除非外掛大尺寸風扇,
否則連主風扇都沒有DIY的空間,

第一次DIY,
還真是件有趣的事,
可是一點效果都沒有,
心情真是有點囧,
就算只降個3度5度也好啊………


準系統,
果然不是拿來DIY的!?

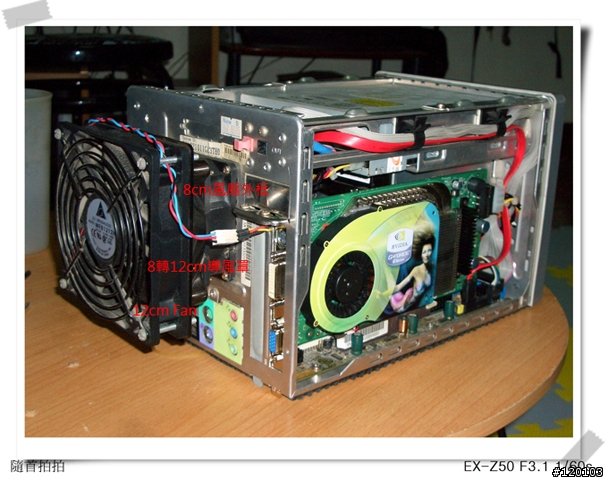

gugugi wrote:
http://mas...(恕刪)



這……………這才是貨真價實的DIY啊…………………!
