硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

一般微型電腦雖然有著體積輕巧的優點,但也因為體積有限的因素使得硬體規格有所侷限。不過宏碁近來推出的Revo Build小電腦不僅機身體積只有一公升,最大的特色就是還有提供一些模組化硬體套件,而且這些套件也都是採用磁吸式堆疊安裝設計,所以使用者不需要任何工具就可以輕易擴充電腦的硬體,同時也讓這款微型電腦有更多樣化的應用。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

宏碁Revo Build開箱與規格介紹

宏碁Revo Build微型電腦目前有推出M1-601以及M2-601兩款型號,主要是差異是在於內建處理器以及記憶體規格有所不同,而這次借測的機器是其中規格比較高階的M2-601,有內建Intel Core i5-6200U處理器以及8GB的DDR4-2133記憶體。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

宏碁REVO Build包裝內的配件主要有紙本說明書、供電變壓器、電源線以及一組無線鍵盤滑鼠組。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

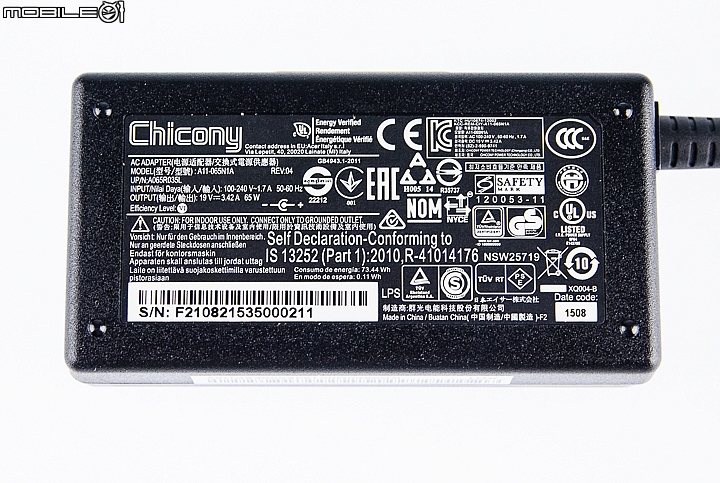

隨附的供電變壓器是由群光科技推出的A11-065N1A,電力輸出規格為19V/3.42A,最大輸出電力可達到65瓦。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

包裝內搭配的無線鍵盤是採用孤島式按鍵設計,並具備數字鍵區域按鍵。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

鍵盤上也有提供一些像是休眠、搜尋、網頁瀏覽、信件、多媒體以及亮度調整的功能按鍵。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

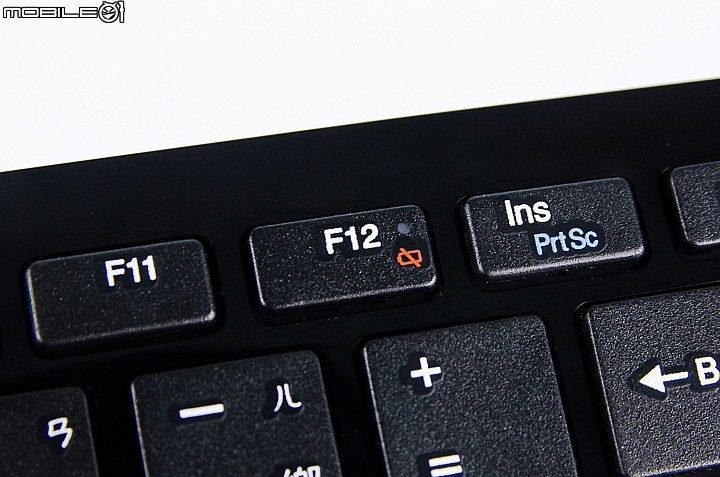

在F12鍵上面也有加入電源指示燈,讓使用者可以查看鍵盤電源狀況。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

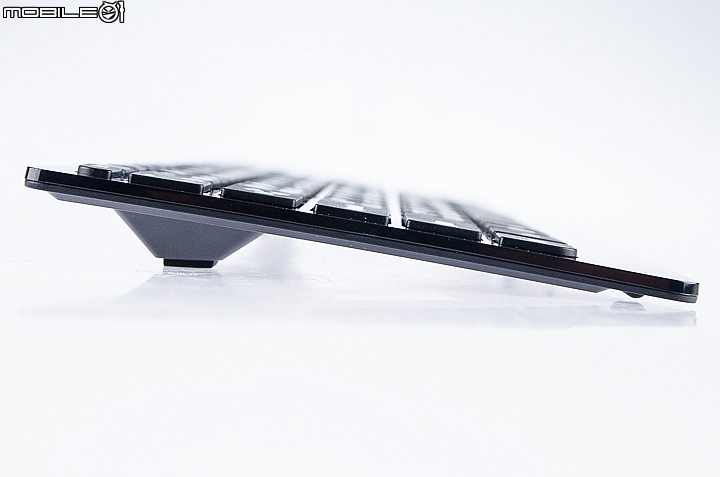

從側面可以看到鍵盤設計還算輕薄,而且因為鍵盤背面有加高設計,擺放時會有一點斜度讓使用者比較好打字。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

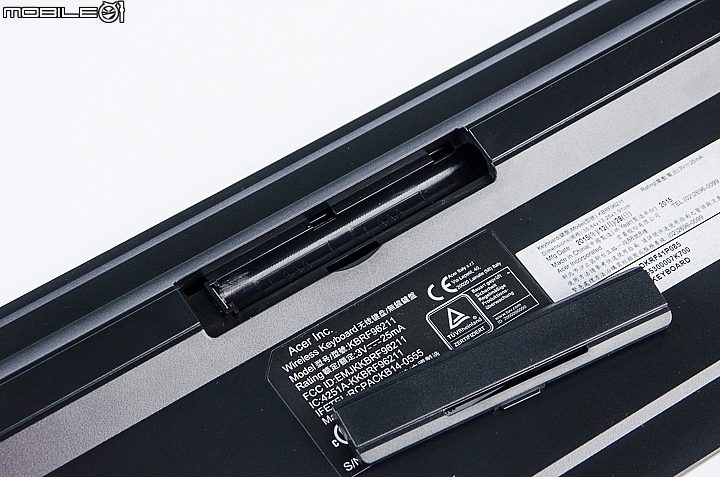

無線鍵盤需要搭配兩顆4號電池使用。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

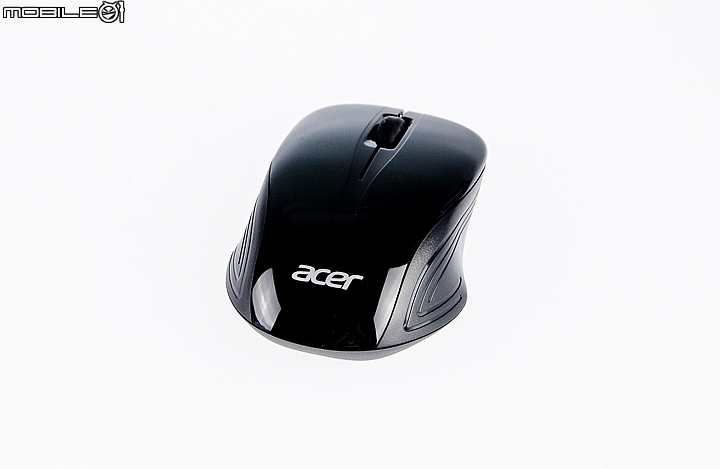

隨附的無線滑鼠算是也是比較輕薄型的設計,不過功能就比較一般,沒有太多功能鍵按鍵設計。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

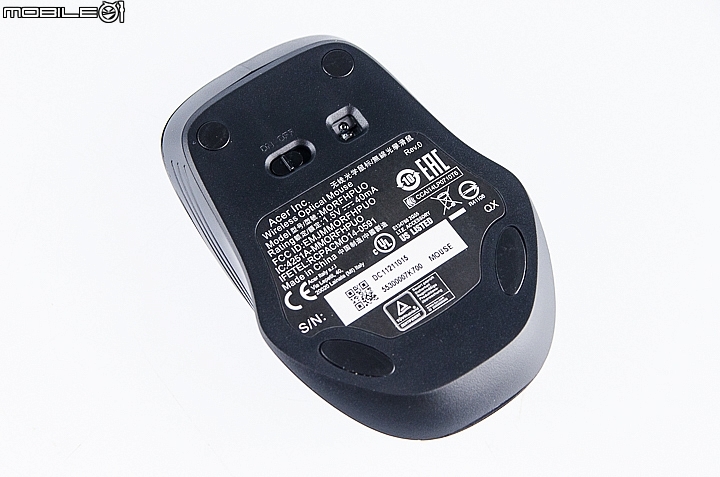

滑鼠是採用雷射光學感應器,並有設置實體開關,不需要使用的時候可以關閉電源節省耗電。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

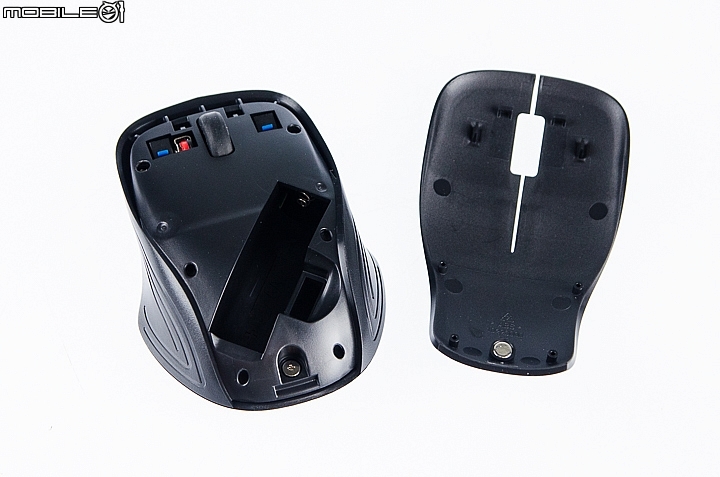

滑鼠上蓋採用磁吸與卡榫固定,打開上蓋就可以看到電池槽,需要搭配一顆3號電池使用。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

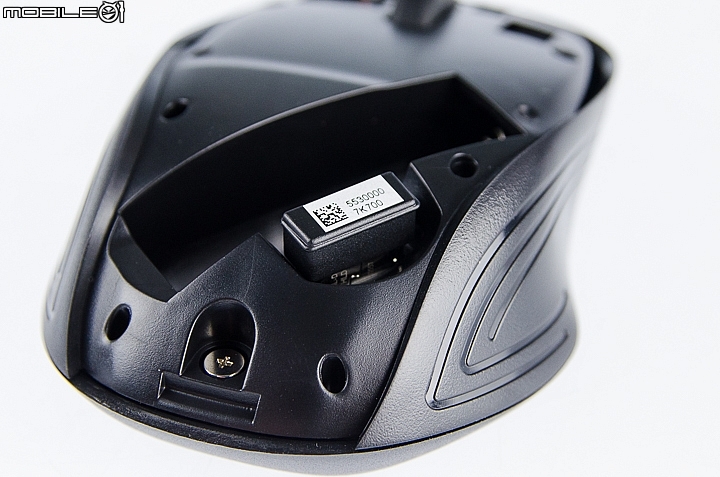

在滑鼠電池槽旁邊還有設置一個無線接收器的收納槽。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

接著來看這款Revo Build的外型與規格設計吧!宏碁Revo Build主機外型是比較是方正的設計,詳細尺寸規格為135x135x56mm,體積大概是一公升左右。而這次借測的Revo Build機器型號是M2-601,搭載了Intel Core i5-6200U處理器與8GB DDR4快取記憶體,並且在機身內還有直接內建一顆2.5吋的1TB HDD硬碟,算是Revo Build系列裡面規格最好的一款。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

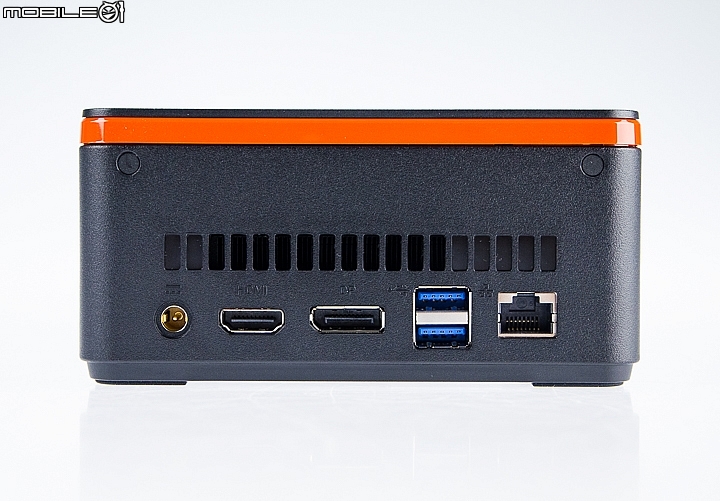

機身背後有提供了HDMI與DP影音輸出端子以及兩組USB3.0傳輸埠。而網路規格的部分除了背後設置的Gigabit RJ-45網路埠之外,還有內建一張可提供802.11ac無線網路以及藍牙4.0無線傳輸功能的網路卡。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

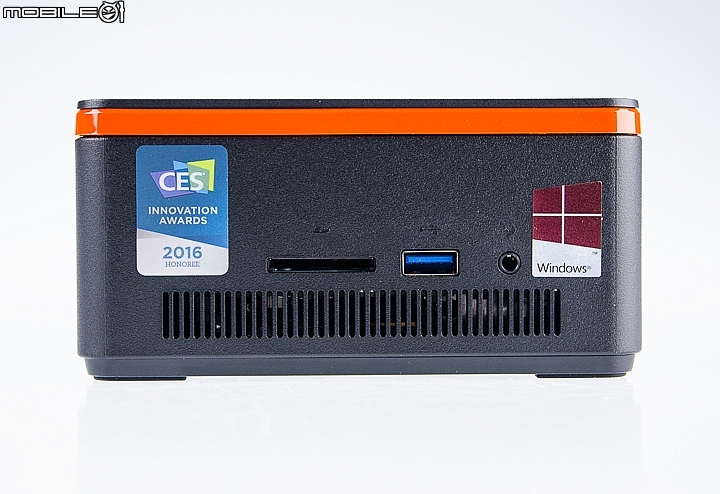

機身側邊還有設置了SD讀卡機、USB3.0傳輸埠以及3.5mm耳機孔。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

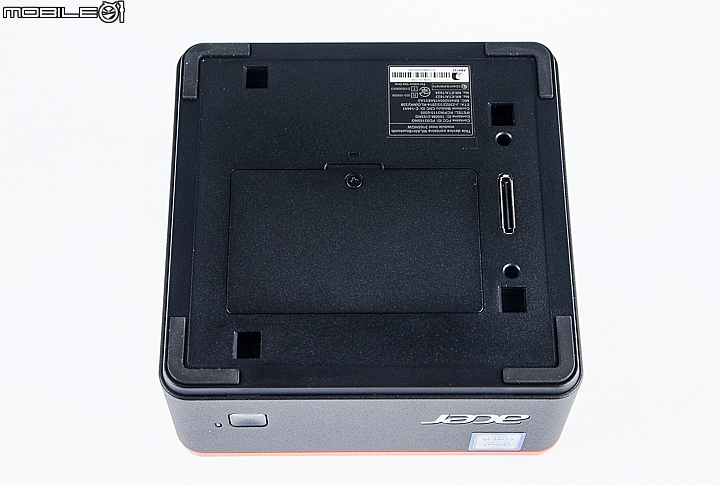

翻到底部可以看到記憶體位置有設置了一個快拆外蓋方便使用者擴充。而旁邊的插槽則是用來連接擴充繪圖晶片模組。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

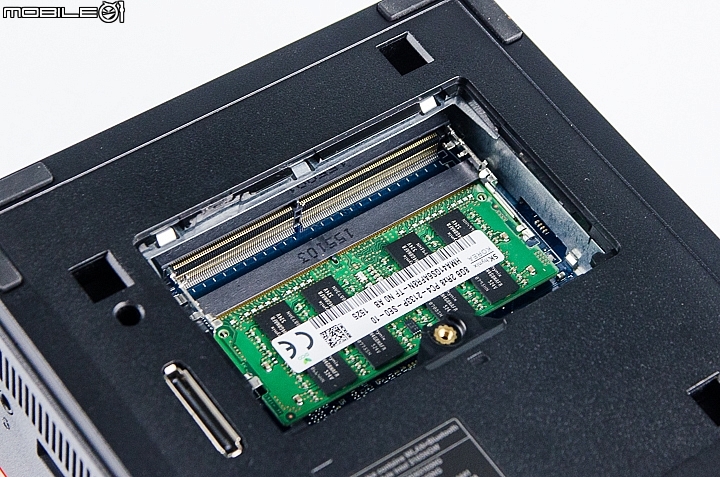

打開記憶體外蓋後可以看到裡面一共有設置了兩組DDR4 SO-DIMM插槽,而這次借測的機器出貨時已經直接搭載一條8GB的DDR4記憶體。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

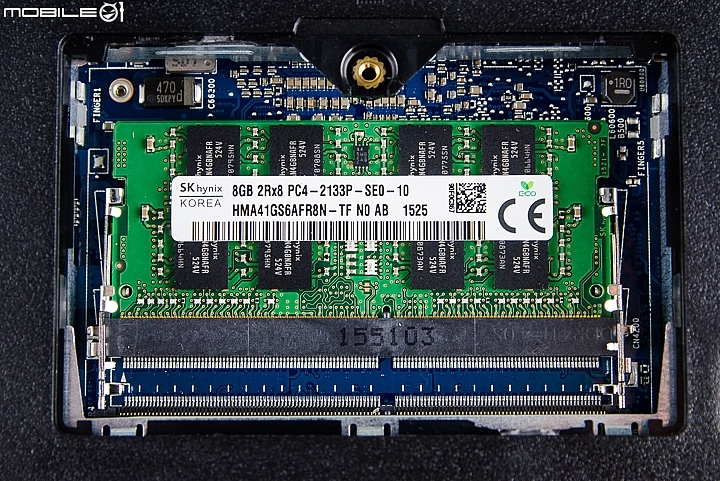

機器內搭配的8GB DDR4記憶體是SKhynix推出的DDR4-2133,詳細型號為HMA41GS6AFR8N。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

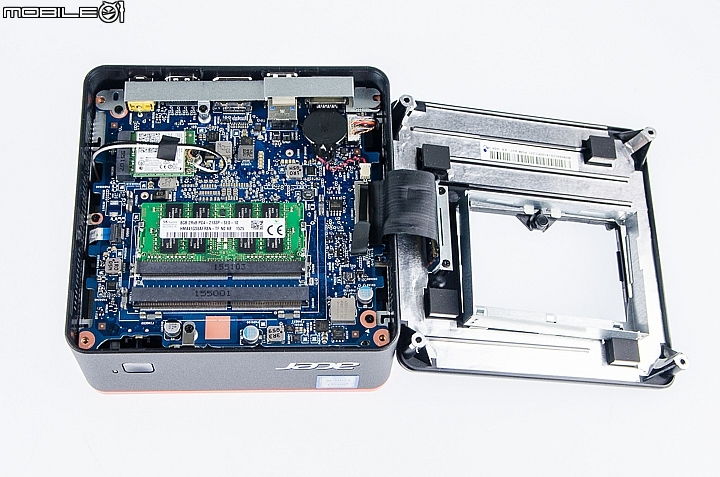

若是想要拆機的話,只要是卸下底部四個角落軟墊底下的螺絲就可以拆下機身底蓋。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

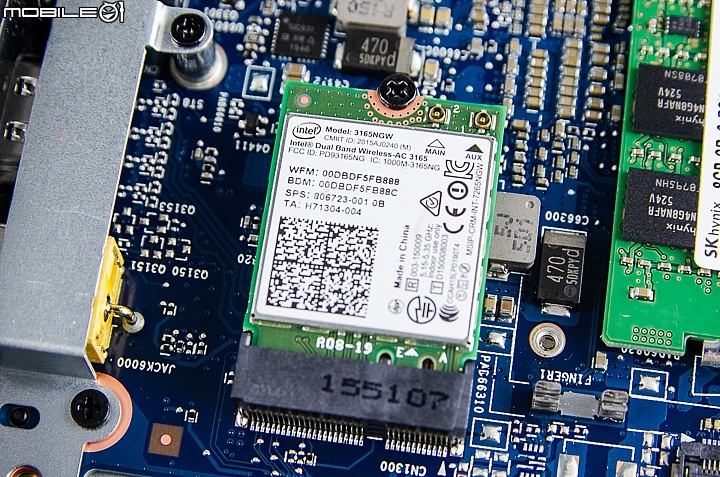

機身內搭載的無線網路卡是Intel推出的Dual Band Wireless-AC3165,可支援2.4GHz與5GHz雙頻段以及802.11ac無線網路與藍牙4.0無線傳輸功能。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

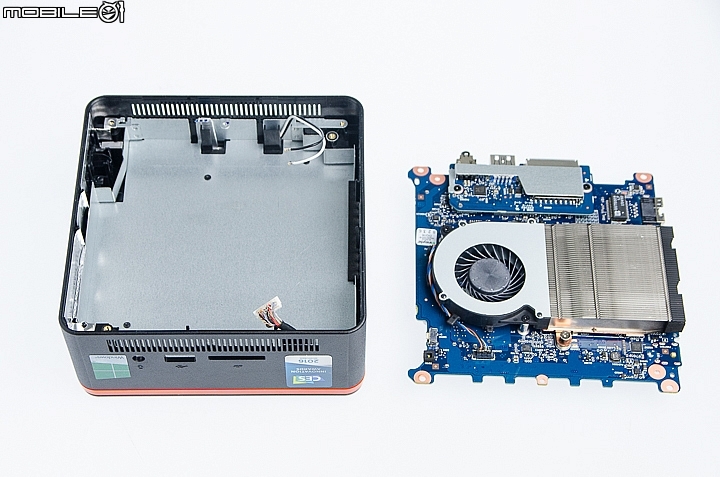

卸下主機板後,底下空間還有內建一個容量1TB的2.5吋硬碟機。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

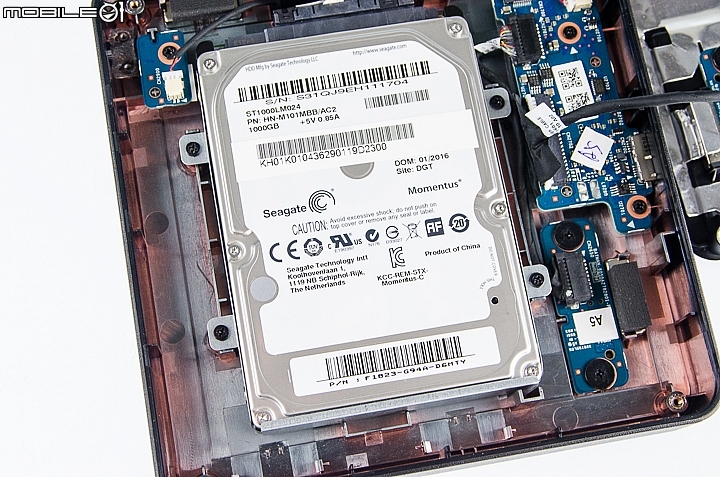

這款Revo Build搭配的1TB 2.5吋硬碟是Seagate推出的Momentus系列,轉速規格為5400RPM並有內建16MB的快取記憶體。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

在處理器上的散熱器是採用銅質基底吸熱,將廢熱傳導至鋁擠鰭片上,接著再透過旁邊的薄型風扇加速鰭片排熱。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

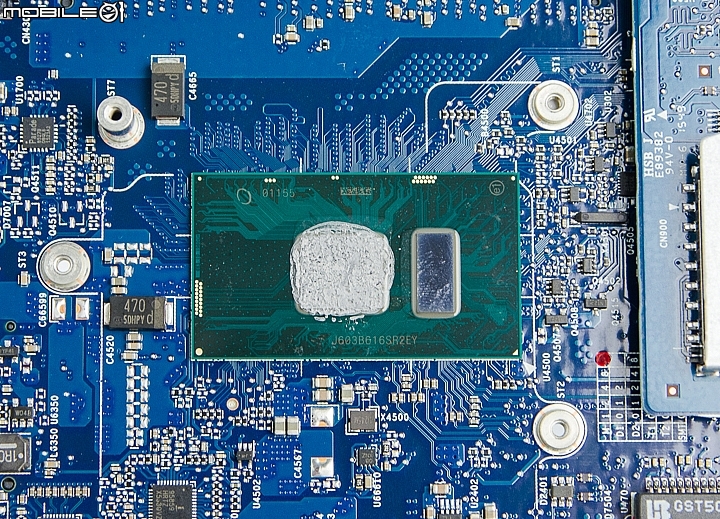

這次借測機器的主機板上搭載的處理器是Intel Core i5-6200U,是採用14奈米製程的Skylake架構設計,最高運作時脈可達到2.8GHz,而且在處理器內也整合了Intel HD Graphics 520繪圖晶片,可支援[email protected]影像輸出。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

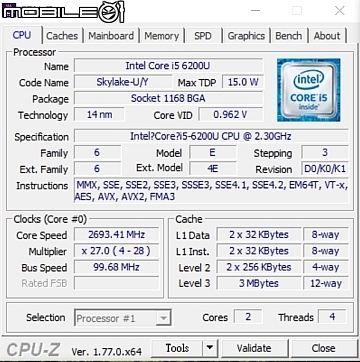

內建的Intel Core i5-6200U處理器具備了兩個處理核心,並可透過Hyper-Threading超執行緒技術最多支援4個執行緒同時運作。這款處理器預設的運作時脈為2.3GHz,而且同樣有支援TurboBoost技術,運作時脈最高可再提昇至2.8GHz。另外,在處理器中也整合了Intel HD Graphics 520繪圖晶片,預設運作時脈為300MHz,並有支援Intel Quick Sync Video高速轉檔以及Intel Wireless Display無線影音傳輸等功能。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用 硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

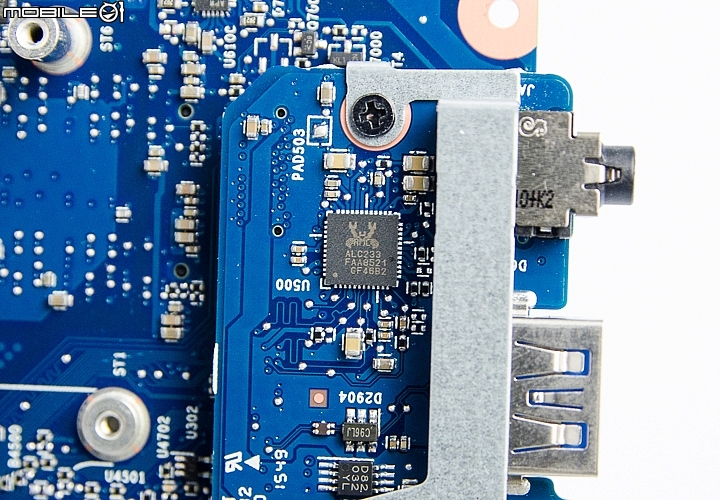

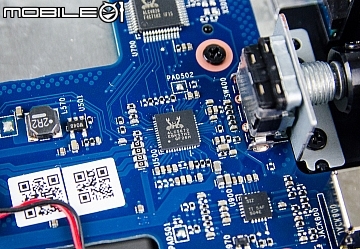

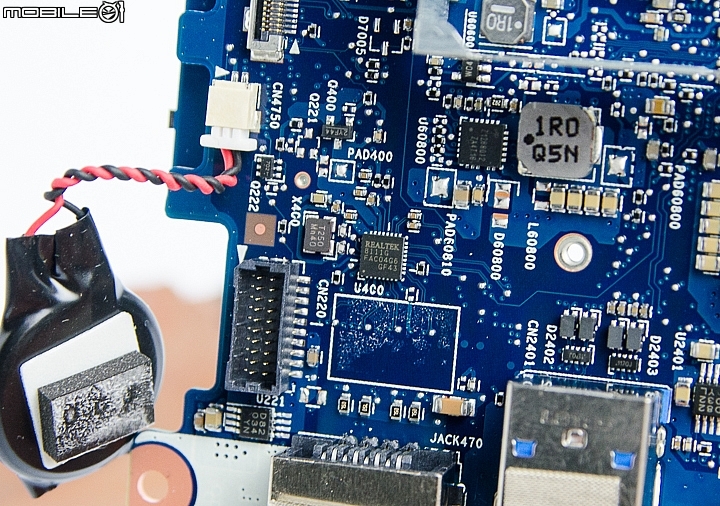

針對音效的部分,主機上有搭載了一顆Realtek推出的ALC233音效晶片,可支援2.1聲道音效輸出。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

機身上內建的RJ-45網路埠也是採用Realtek推出的8111G網路控制晶片,最高可支援至Gigabit傳輸頻寬。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

宏碁Revo Build擴充套件

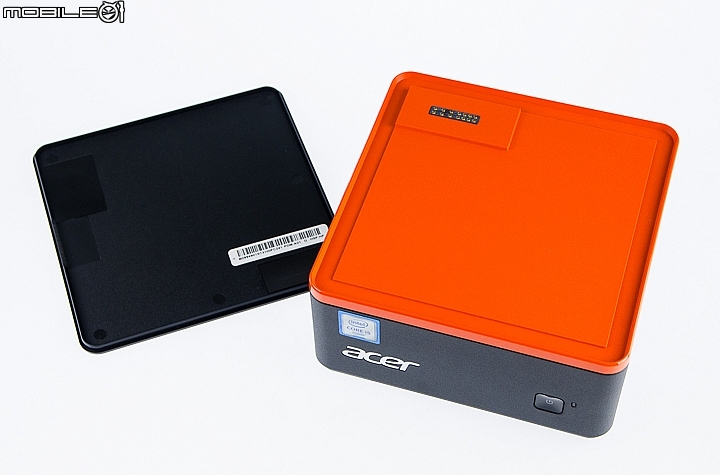

宏碁Revo Build最主要的特色就是採用模組化的硬體擴充設計,只要拿起主機的磁吸式上蓋就可以看到模組接點,之後若是有需要擴充硬體的話,直接將選購的模組化套件對準接點疊上機身就可以完成安裝。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

宏碁目前針對Revo Build微型電腦有推出音效、儲存、繪圖晶片以及無線充電等擴充模組套件。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

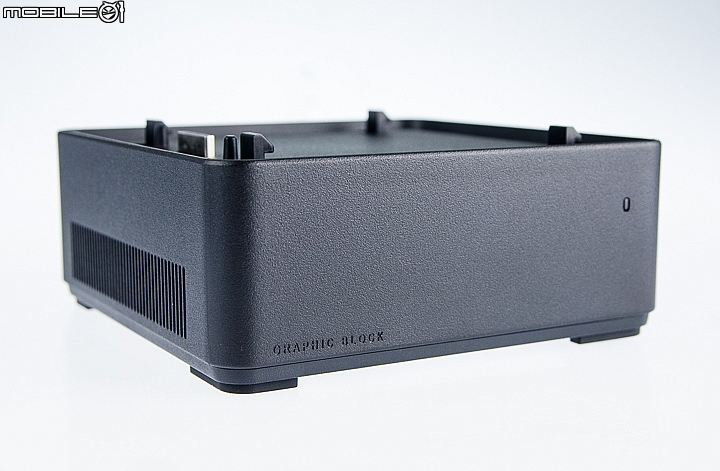

繪圖晶片擴充模組

其中的繪圖晶片擴充模組有點類似筆電船塢的擴充方式,直接裝在主機底部就可以使用。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

在側邊有設置了快拆按鍵方便使用者快速拆裝。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

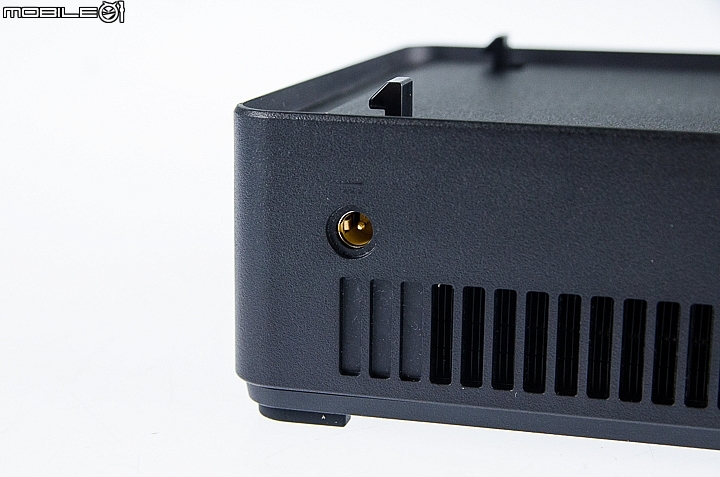

搭配繪圖晶片擴充模組使用的時候需要另外接上電源才能夠驅動。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

在繪圖晶片擴充模組的包裝內也會提供一個輸出電力規格為19V/3.42A的供電變壓器。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

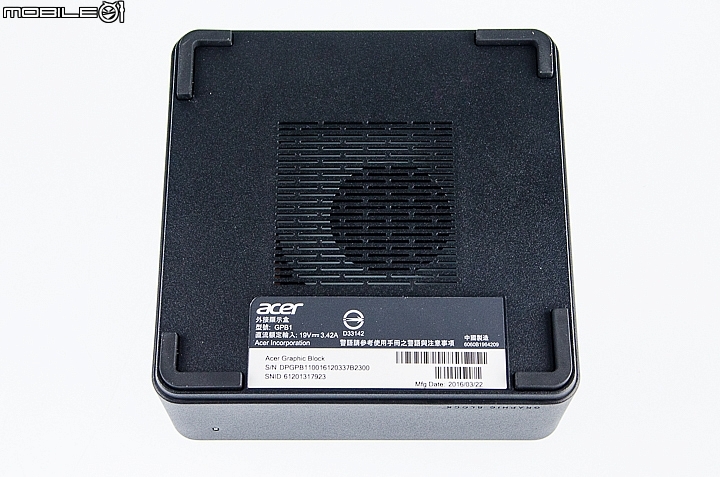

繪圖晶片模組主要是靠底部進風,並透過風扇加速風流導向鰭片散熱,最後再由側邊的柵欄式散熱孔排出。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

卸下四個角落的螺絲就可以拆下底蓋。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

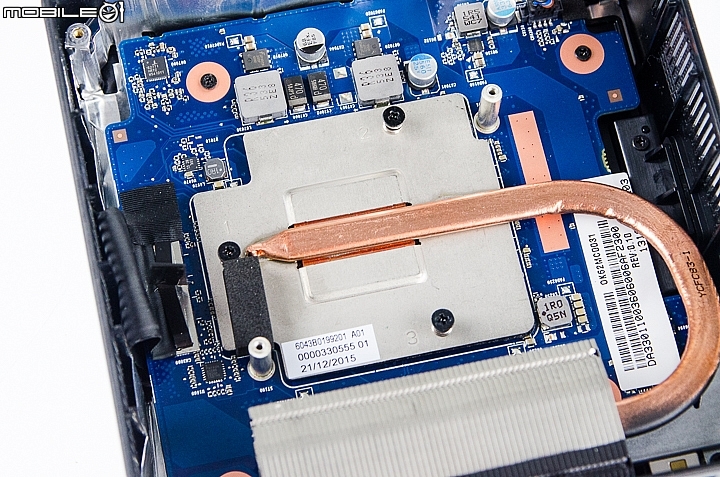

搭配繪圖晶片的散熱器上除了採用銅質基底吸熱之外,還有搭配一根6mm的銅質熱導管來加速廢熱傳導至鰭片。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

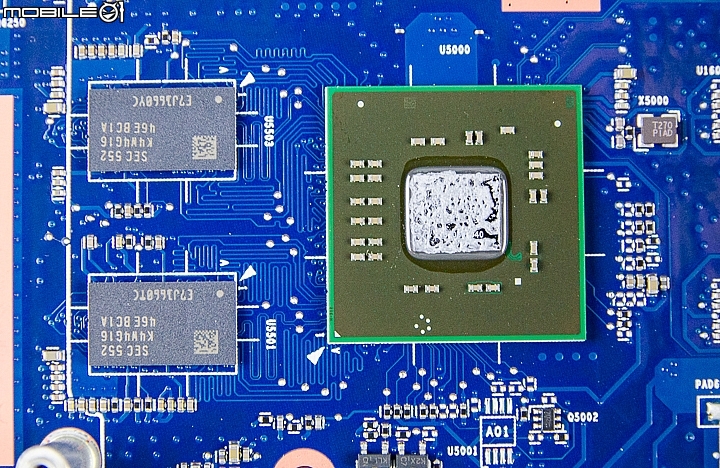

宏碁這次借測的繪圖晶片擴充模組中是搭載AMD R5 M320繪圖晶片,並且還直接搭載了2GB容量的Samsung DDR3記憶體顆粒。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

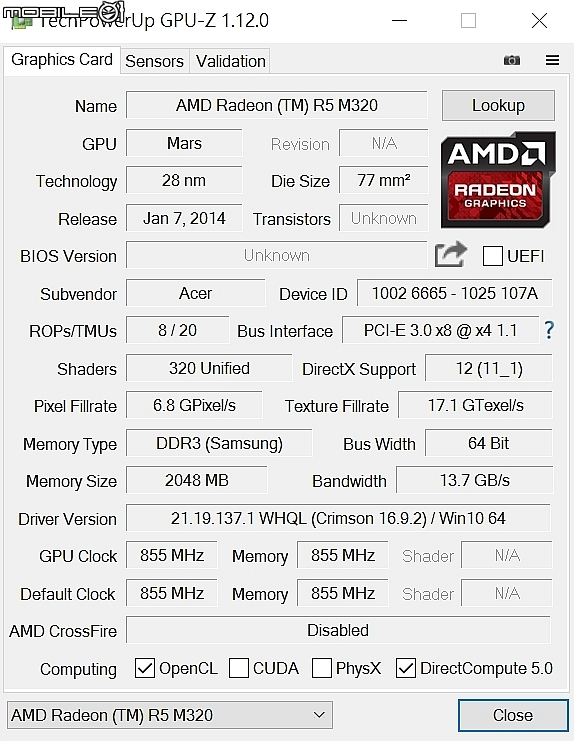

從GPUZ資訊可以看到擴充模組中的AMD R5 M320繪圖晶片具備了320個串流處理器,預設運作時脈為855MHz。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


硬碟擴充模組

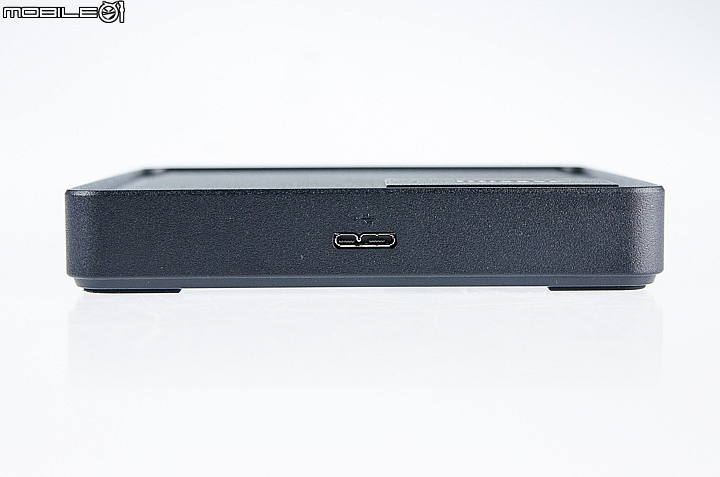

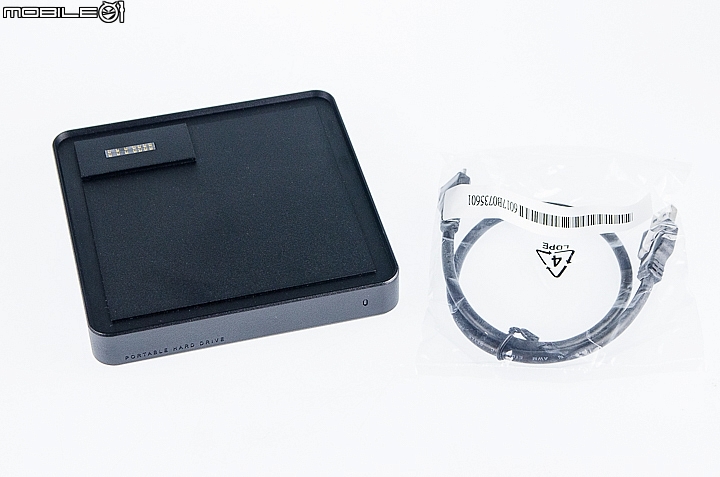

若是有需要擴充儲存容量的話,宏碁針對這款微型電腦也有推出一個硬碟擴充模組,而且除了可以直接裝上主機之外,本身其實就是一個行動硬碟,只要透過測邊的USB3.0傳輸埠就可以利用其它電腦來讀取資料。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

一樣卸下底部四個角落的螺絲就可以拆起底蓋。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

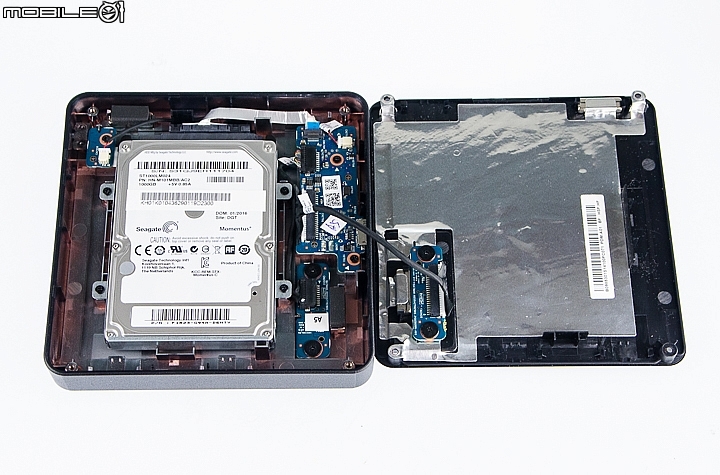

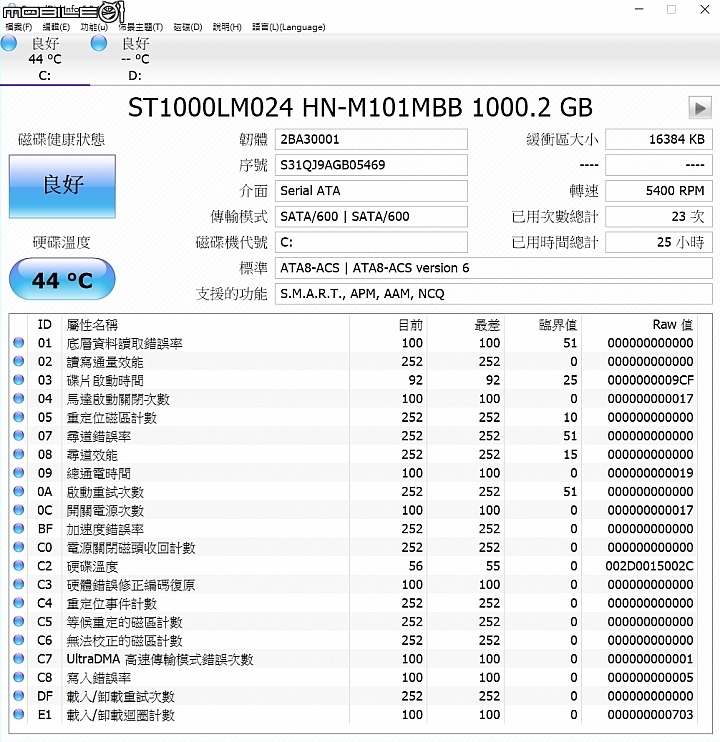

擴充硬碟模組內搭載的硬碟也跟主機一樣是採用Seagate推出的Momentus系列2.5吋硬碟,型號為HN-M101MBB,容量規格為1TB。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


DAC音效擴充模組

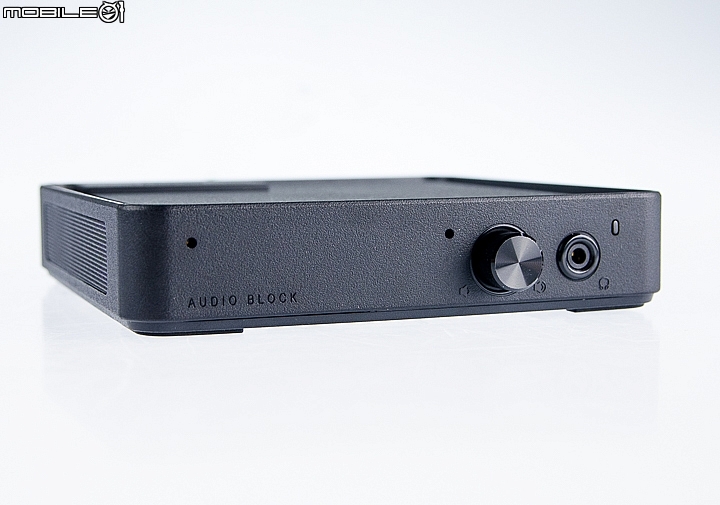

若是對於音效比較要求的話,宏碁也有推出一個DAC音效模組讓有需要使用者可以選購擴充。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

其實這個音效模組本身就是一個USB DAC裝置,一樣可以透過USB連結其它裝置使用。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

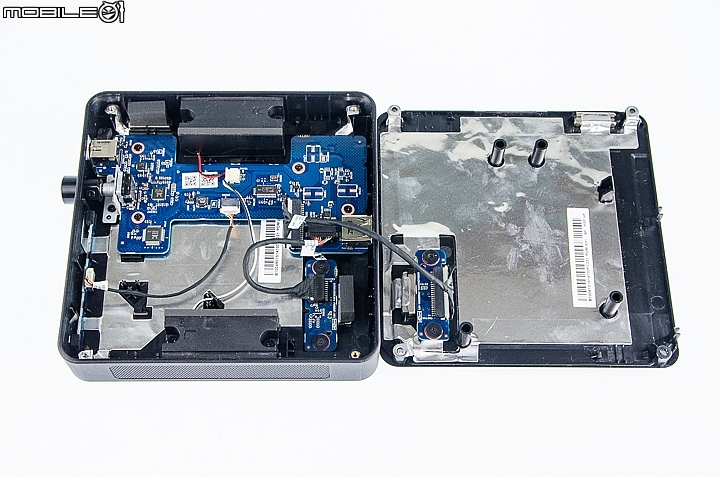

鬆開底部四個角落的螺絲一樣可以開下底蓋。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

在電路板上有搭載了Realtek推出的ALC4020與ALC5672兩顆音效晶片。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用 硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


無線充電擴充模組

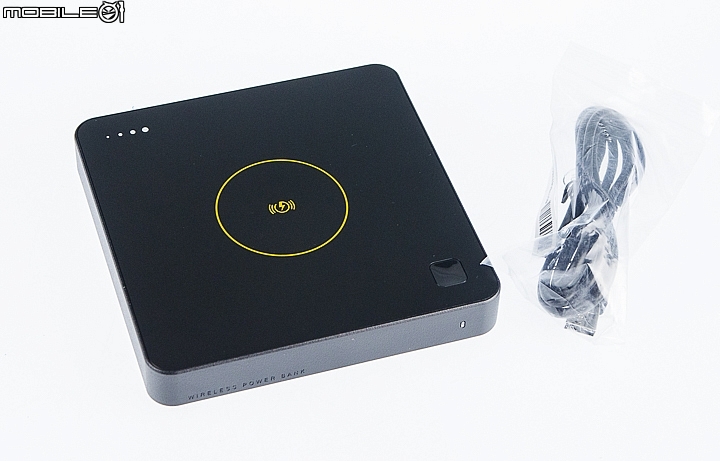

另外,宏碁提供的擴充套件還有一個可以支援無線充電功能的模組,只要把手機或是能夠支援無線充店的裝置放在上面就可以直接充電。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

這個無線充電模組本身其實就是一個容量8500Ahm的行動電源,所以即便主機沒有開啟一樣也能夠以無線或有線的方式為行動裝置充電,而包裝內也會提供一條USB充電線材。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

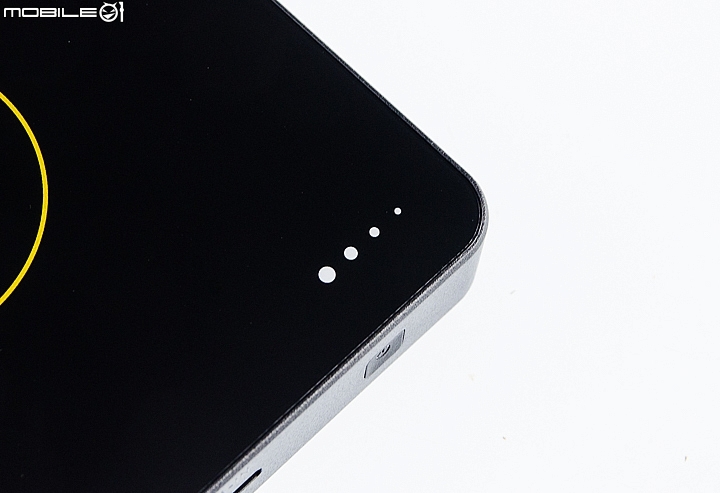

模組上也有設置電源指示燈方便使用者查看剩餘電量。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

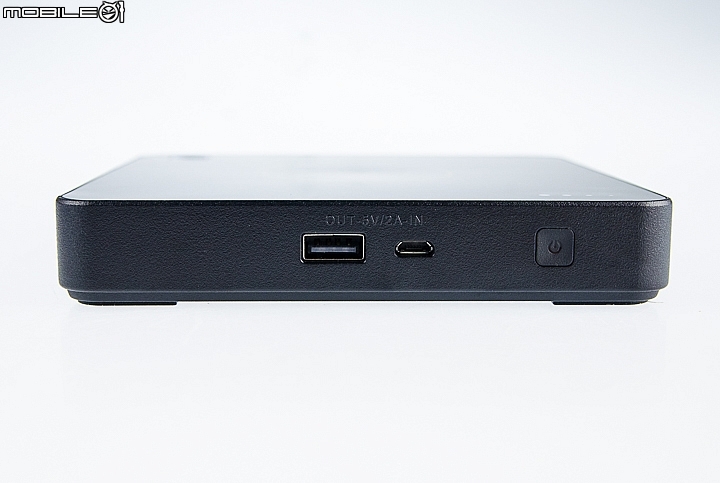

在側邊也有設置一個USB輸出與MicroUSB輸入的傳輸埠,可提供5V/2A電力輸出。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

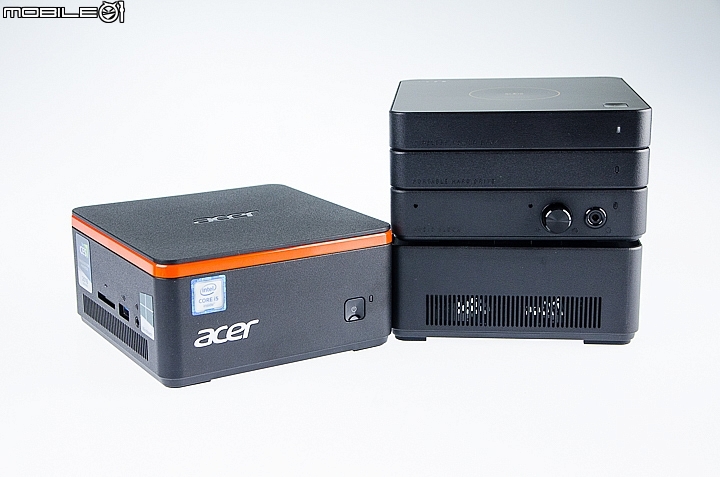

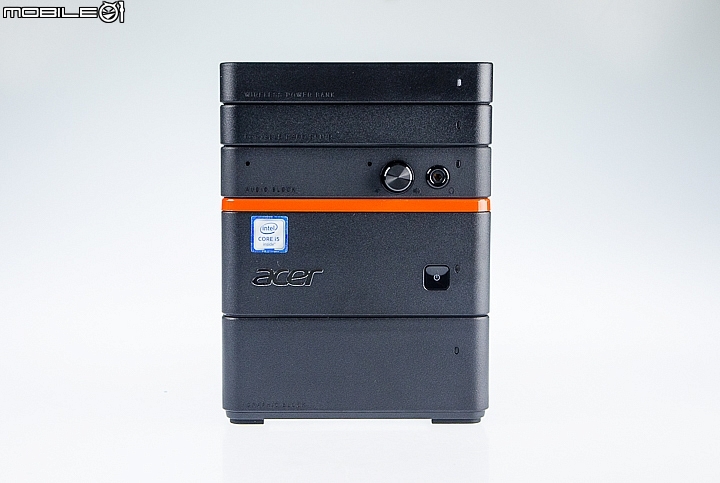

這些擴充套件都是選購的配備,有需要的使用者可以自行加購,而這些擴充透件幾乎都是採用磁吸式的安裝設計,基本上只要對準接點疊上機身就可以直接使用。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

處理器效能測試

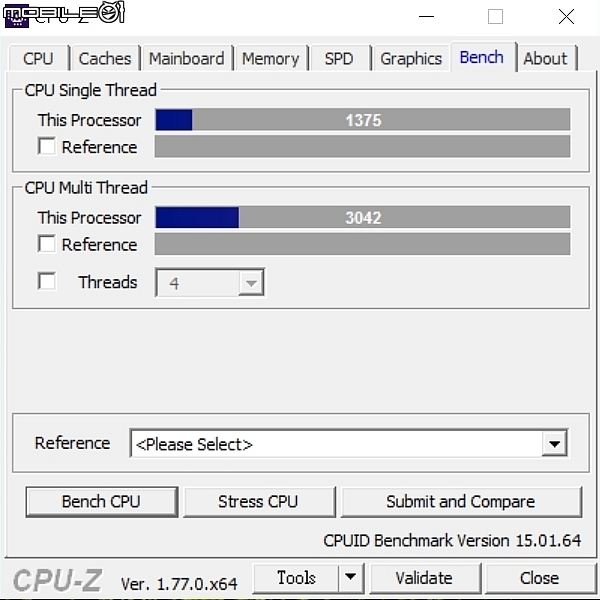

接著就來測試一下宏碁這款Revo Build微型電腦的遊戲主機各方面的效能表現吧!首先看到的是處理器部分,透過CPU-Z軟體的測試後,內建的Intel Core i5-6200U處理器單核心效能測試結果為1375分,多核心效能測試結果為3042分。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

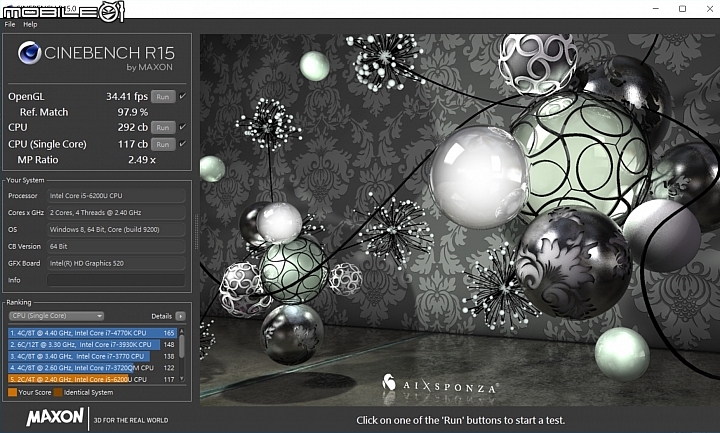

在CINEBENCH R15軟體測試中,處理器單核心效能測試結果為117cb、多核心效能測試結果292cb、OpenGL顯示效能結果為34.41fps。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

在Nuclearus Multi Core軟體效能測試中,處理器效能測試結果總分為14635分。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

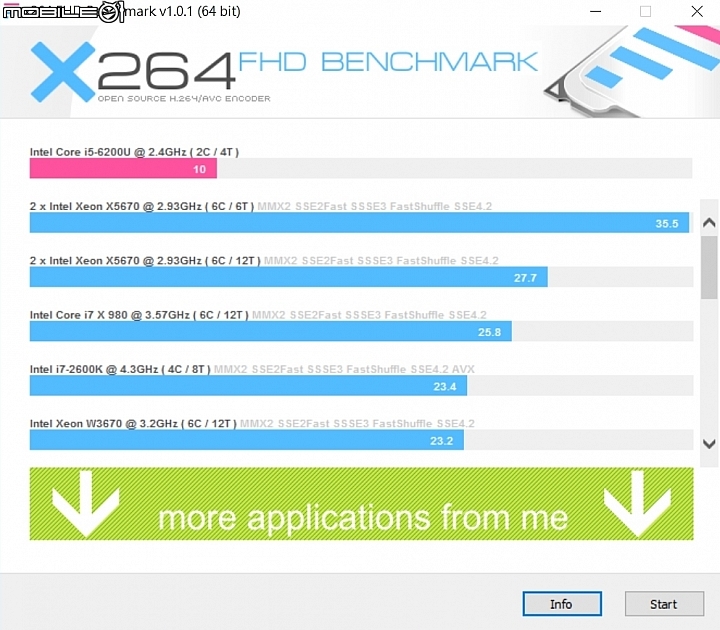

透過X264 FHD Benchmark軟體測試影像轉檔效能時,內建的處理器轉檔效能測試結果為10FPS。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

記憶體效能測試

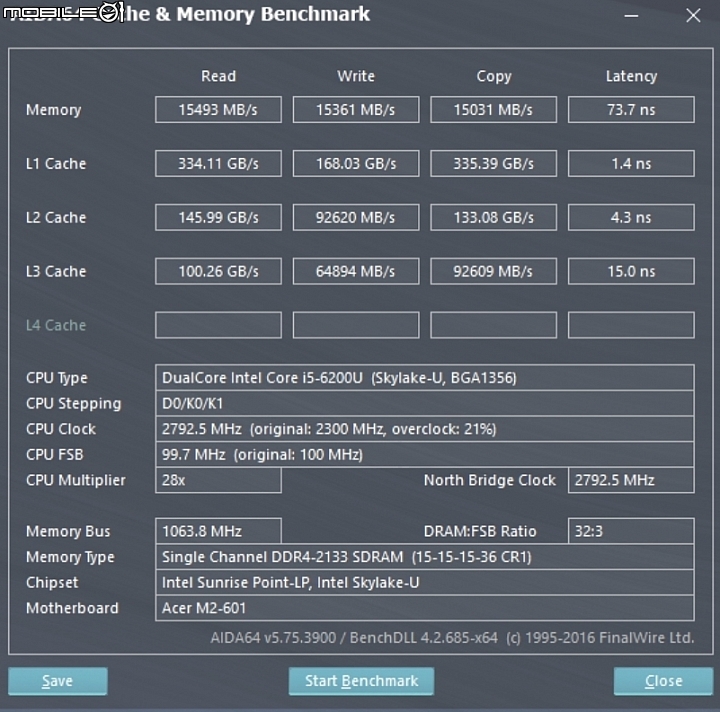

實際使用AIDA 64軟體來測試記憶體效能時,內建記憶體讀取效能測試結果為15493MB/s、寫入效能為15361MB/s、複製效能為15031MB/s、延遲結果為73.7ns。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


硬碟效能測試

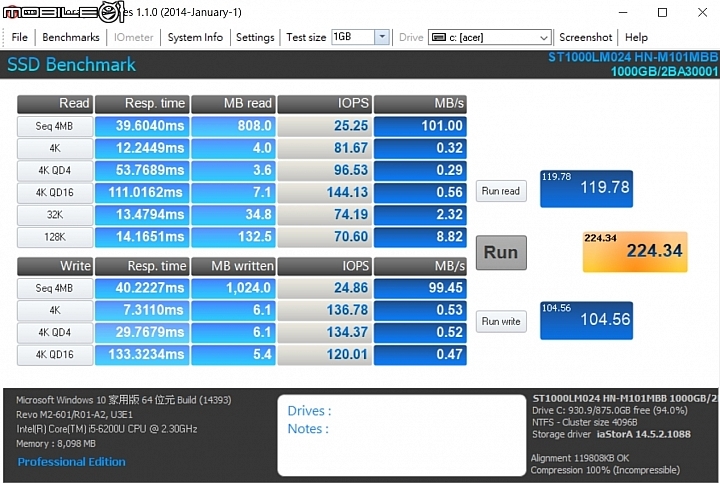

透過Anvil's軟體測試內建的Seagate 1TB硬碟時,循序4MB項目的讀寫效能分別為101MB/s與99.45MB/s,結果總分為224.34分。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

透過ATTO軟體測試內建的Seagate 1TB硬碟時,傳輸速度最高可達到讀取110MB/s、寫入109MB/s。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

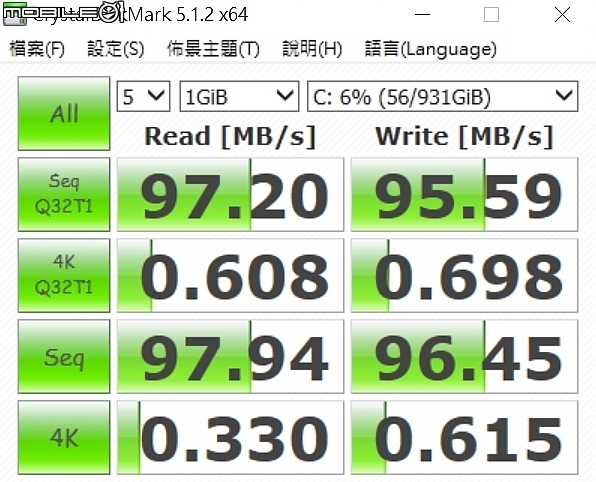

當CrystalDiskMark軟體設定為隨機模式測試內建的Seagate 1TB硬碟時,循序讀寫效能測試結果分別為97.2MB/s和95.59MB/s;4K項目的讀寫測試結果分別為0.33MB/s以及0.615MB/s。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

顯示效能測試

3DMark軟體效能測試

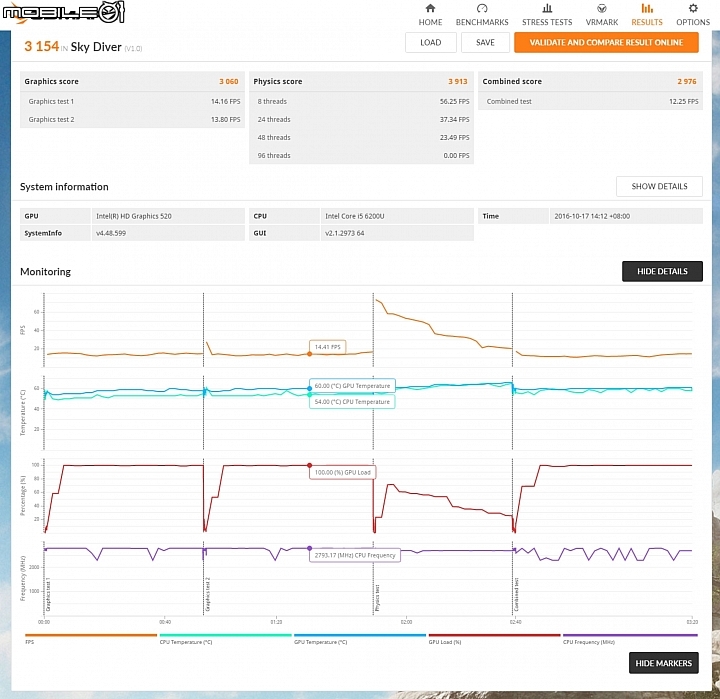

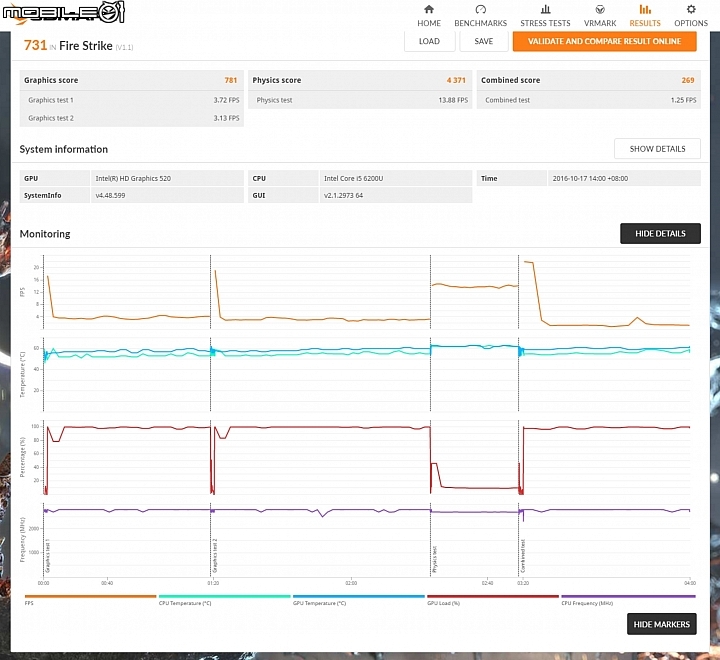

在顯示效能測試的部分除了有測試內建的Intel HD Graphics 520繪圖晶片之外,也有搭配宏碁提供的AMD Radeon R5 M320繪圖晶片擴充模組一起測試。而實際透過3D Mark軟體測試Fire Strike與Sky Diver場景項目時,內建Intel繪圖晶片的測試結果分別為731分與3154分。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

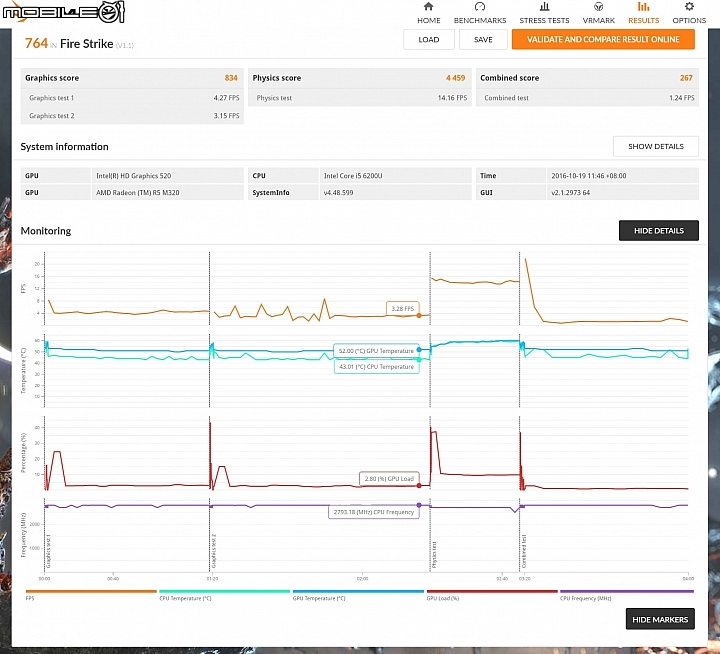

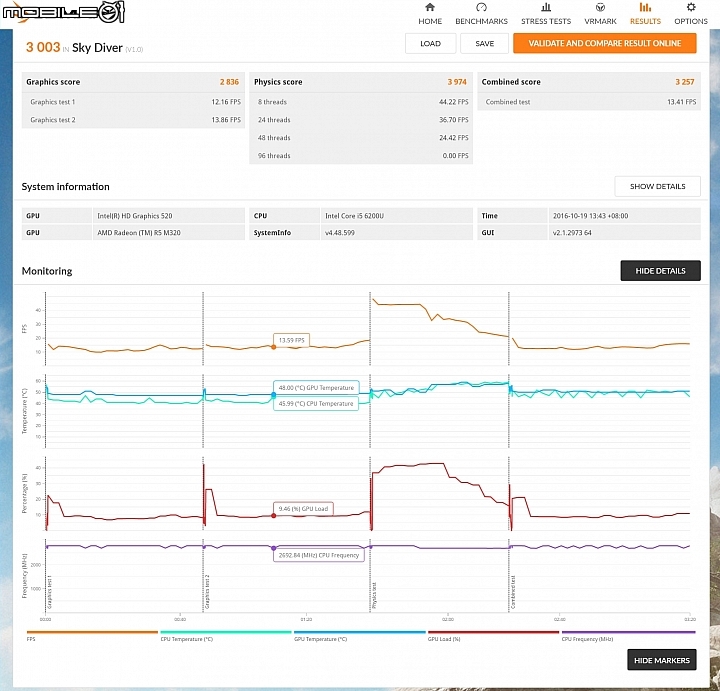

接著實際裝上繪圖晶片擴充模組測試時,測試結果分別為764分與3003分。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


勇者鬥惡龍遊戲測試

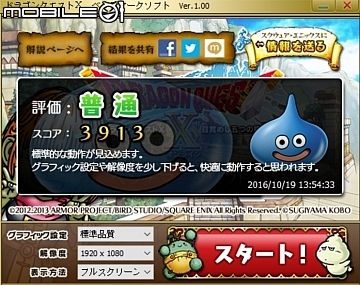

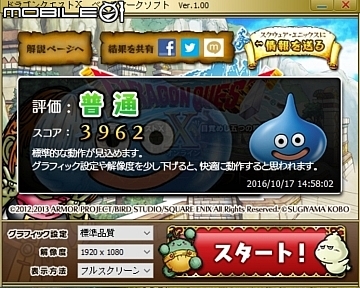

在勇者鬥惡龍遊戲測試軟體開啟標準顯示設定與1920x1080解析度時,內建Intel繪圖晶片與搭載繪圖晶片擴充模組的測試結果分別為3962分與3913分。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用 硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


太空戰士14 HEAVENSWARD遊戲測試

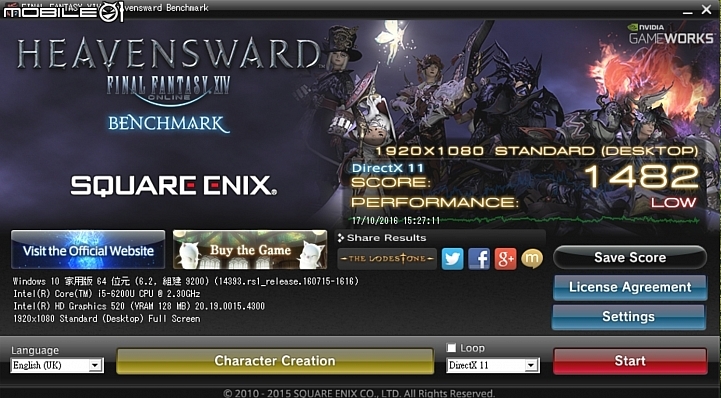

在太空戰士14 HEAVENSWARD遊戲測試軟體開啟標準顯示設定與1920x1080解析度時,內建Intel繪圖晶片與搭載繪圖晶片擴充模組的測試結果分別為1482分與1215分。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


4K影片播放測試

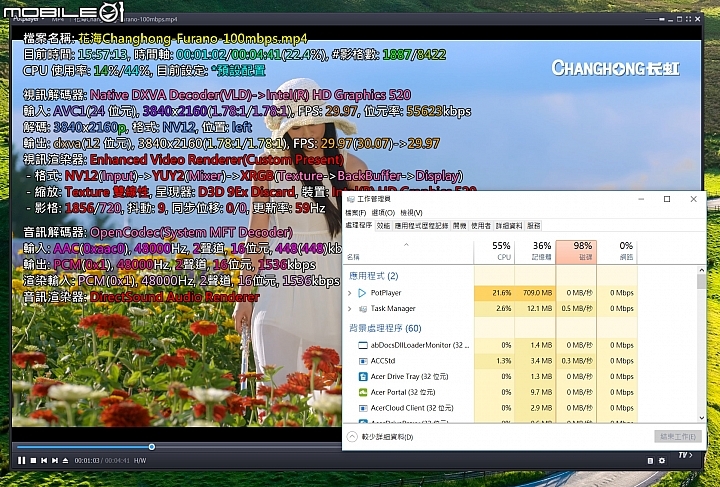

透過PotPlayer播放器並開啟硬體加速功能播放H.264編碼的花海[email protected]影片時,畫面延遲感有些明顯,處理器使用率也會達到50%左右。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

接著播放另外一部採用HEVC編碼的APink [email protected]影片時,雖然處理器使用率有稍微降低一點,但是延遲感更加明顯,大約只有20FPS左右。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


整體系統效能測試

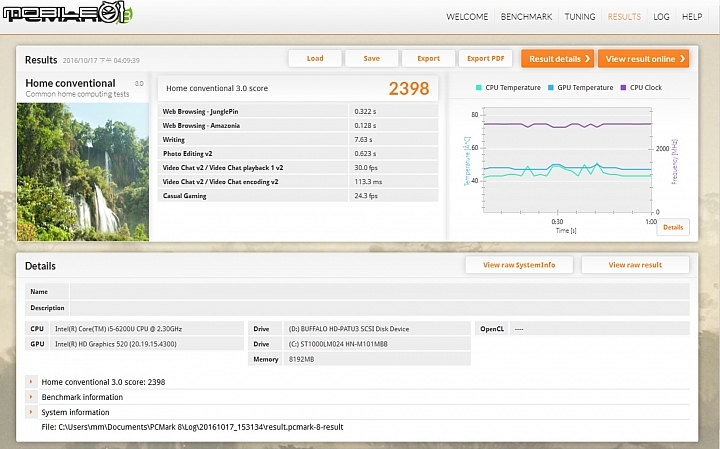

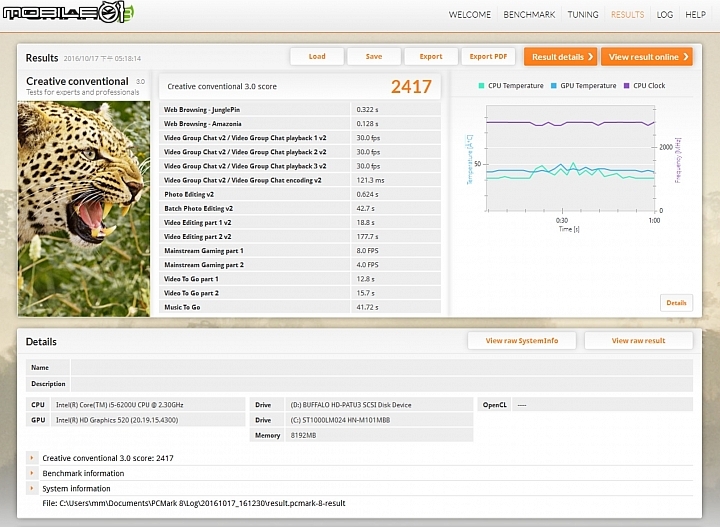

透過PCMark 8軟體來測試主機整體效能後,在HOME、Creative項目的測試結果分別為2398分與2417分。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


運作溫度測試

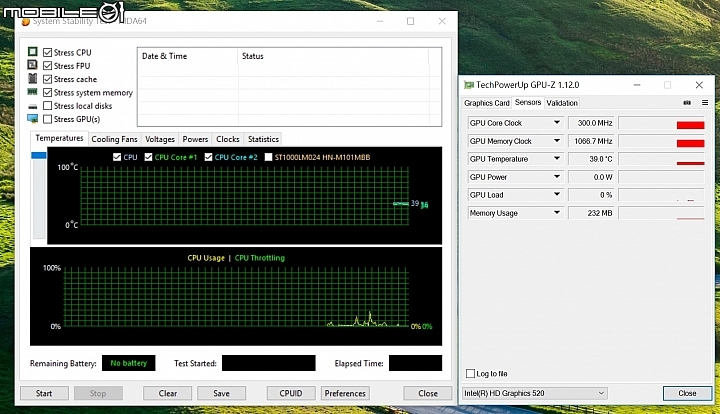

最後來測試一下運作溫度的部分,當系統在待機狀態時,處理器與繪圖晶片的運作溫度大約都是39℃上下。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用

接著開啟AIDA64軟體的系統穩定度30分鐘之後,處理器與繪圖晶片的運作溫度大約會在70℃左右。
硬體擴充輕鬆疊 宏碁Acer Revo Build微型電腦試用


試用總結

這次借測的Revo Build雖然是搭載了Intel Core i5處理器,但可能是因為內建硬碟只是一般的磁錄式硬碟機,對於習慣SSD速度的使用者來說,無論是開機速度或是軟體啟動速度都有明顯的延遲感,若是能夠有搭配SSD規格的話,或許可以讓這款小電腦有更好的使用者體驗。另外,宏碁Revo Build能夠透過堆疊安裝讓使用者輕易擴充硬體的設計的確是相當有創意,而且幾個模組本身即便不是接上Revo Build也能夠獨立運作,也讓這些套件可以更充分被使用。不過就繪圖晶片擴充模組的部分,在實際測試後的效能其實跟內建的Intel HD Graphics 520繪圖晶片相差不多,甚至有些效能還稍為低了一點,所以若是選購內建Intel Core i5-6200U處理器的型號,除非之後會有更高階的繪圖晶片版本,不然基本上也不太需要另外搭配繪圖晶片擴充套件。
