Intel NUC Skull Canyon NUC6i7KYK 散熱改造

由於天氣過熱...家中電腦常常因此熱當...
於是一氣之下就敗了一台 Intel NUC Skull Canyon NUC6i7KYK 小電腦回來
想說這台小電腦耗電量低應該就不會再熱當了吧!
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


由於網路上已有許多高人貼出不少開箱文
因此就不詳細介紹 Intel NUC6i7KYK 硬體規格了
不過全部零件組合好後才發現...

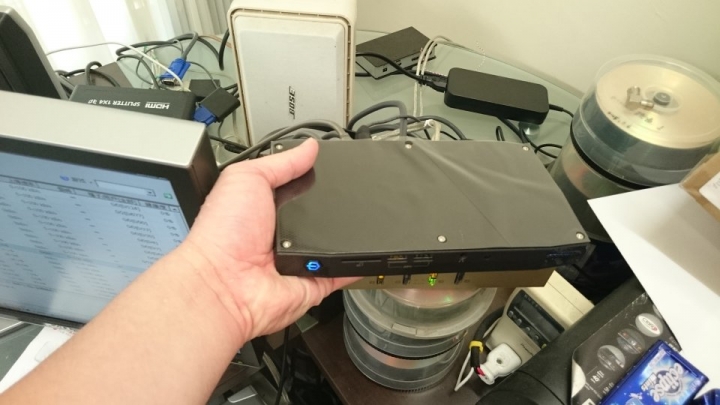

它真的好小...根本不像電腦, 反而超像 IP 分享器?
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


這台電腦組裝後一個最大的問題就是 Win7 灌不進去
因為它的 USB 控制晶片換成 XHCI,
導致 Win7 根本捉不到 USB, 也就無法安裝 OS

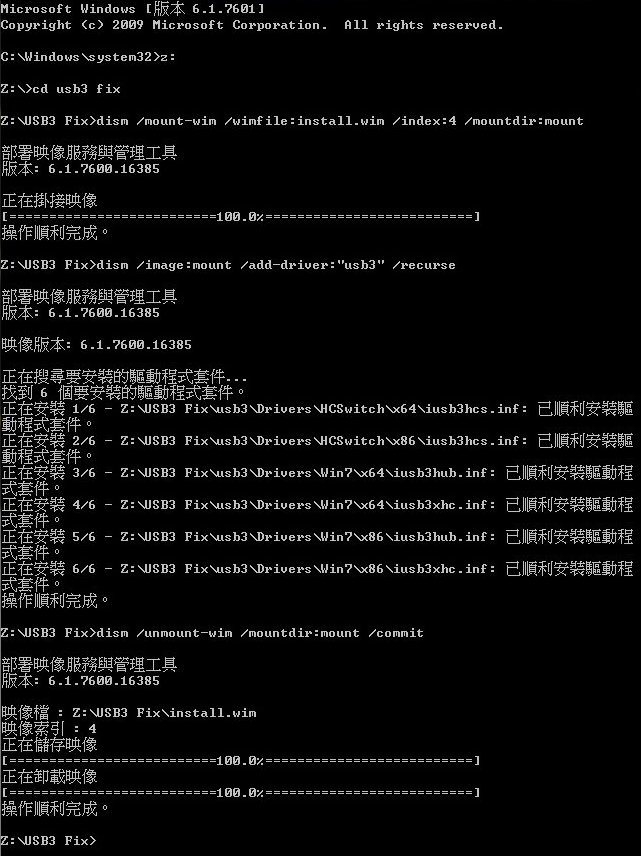

還好 Google 爬文一下就有不少文章教你如何整合 XHCI 驅動到 Win7 內
說真的...真的有點小難度, 非資訊科系的人可能失敗率不低!
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


裝好 Win7 後就正式準備上線使用
隨便開機上網看一下新聞資訊後
一下子整台電腦內部就熱烘烘了,
連裡面的 M.2 SSD 都溫升到 52度了(此時僅待機沒存取)

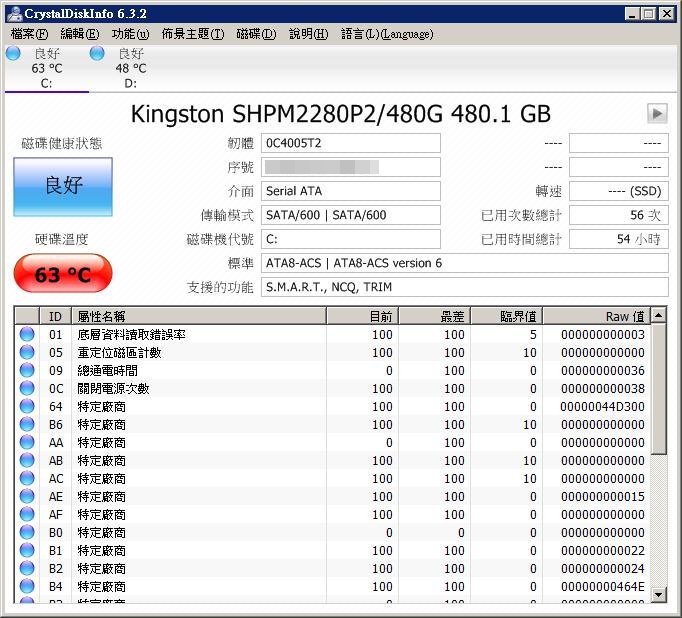

複製兩部 MTV(約40GB) 後溫度更是飆升到 63度...有點誇張
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


這時開始想辦法改造這台小電腦的散熱方式...

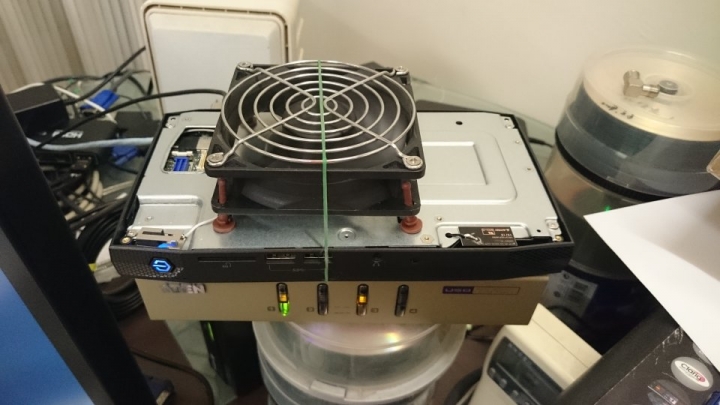

最簡單就是將上蓋拆掉放置一個 9cm 風扇來吹
但是這台電腦上蓋下是整塊鐵片, 風根本無法吹到真正在發熱的元件
測試發現僅將 M.2 SSD 溫度從 52度降到 49度...散熱效果有限...失敗
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


由於真正會發熱的元件 CPU, RAM, SSD 都在機殼下方
因此要散熱就必須將風扇直吹這些發熱元件將熱量帶走
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


經過多種測試發現,

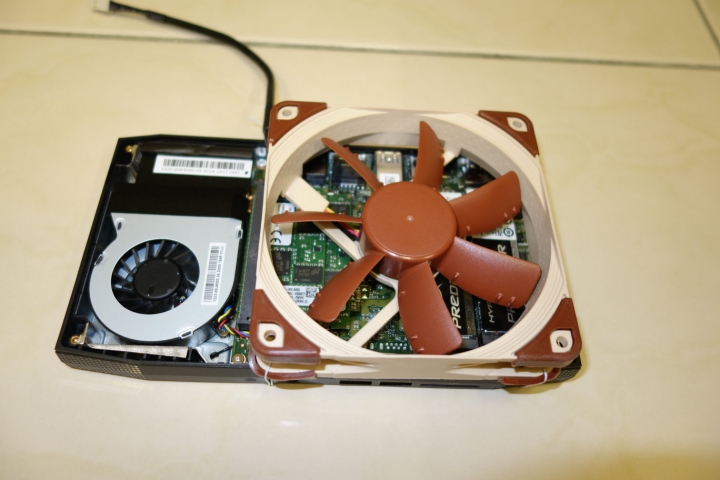

這個小電腦比 12cm 還要小, 拿一個 12cm 風扇綁在上面最簡單
12cm 風扇剛好橫跨在機殼上剛剛好不會碰到內部元件
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


由於這台小電腦未來將放置於螢幕後方的空位上

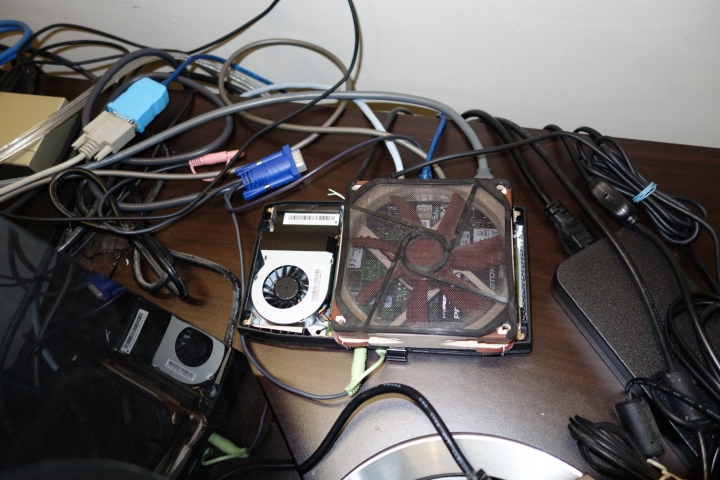

為了大量灰塵累積, 在風扇上加裝一片小濾網
Intel NUC Skull Canyon NUC6i7KYK 散熱改造

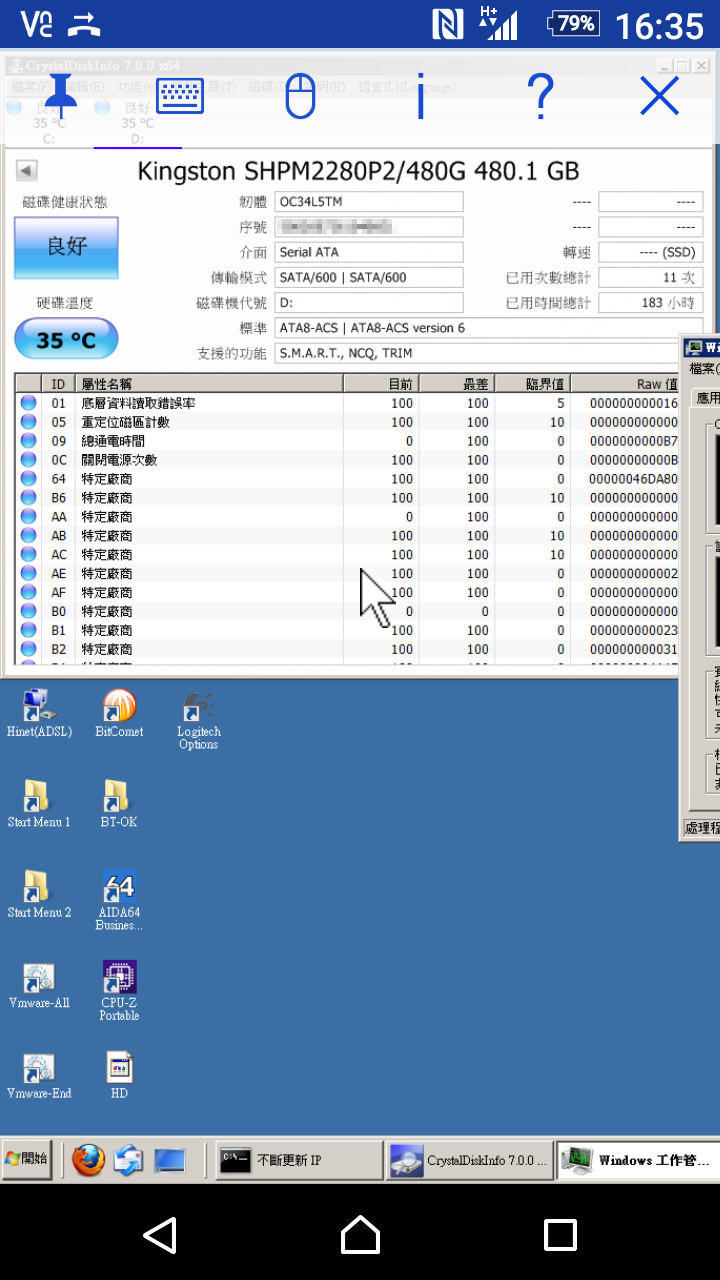

在下午房間最熱的時候用手機連線監控溫度狀態
當時 SSD 硬碟溫度僅 35度, 比起未改造前的 52度真的好上太多了
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


既然散熱問題已解決了, 接下來就要正式上線使用了
不過...我並非要拿它玩遊戲, 而是當長時間不關機的下載專用電腦
除了最基本的架設 FTP 站外, 當然免不了要 BT 下載,

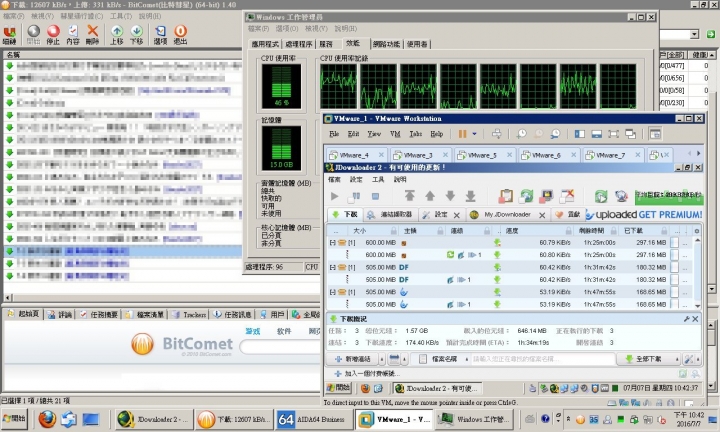

比較特殊的就是它還在背景跑七套 VMware OS (充分利用四核心 CPU),
每套 OS 直接撥接 ADSL Modem 都可取得一個浮動 IP 進行免費空間檔案下載
下載完成後直接斷線再重新撥接, 就可取得不同浮動 IP 繼續免費空間檔案繼續下載
Intel NUC Skull Canyon NUC6i7KYK 散熱改造

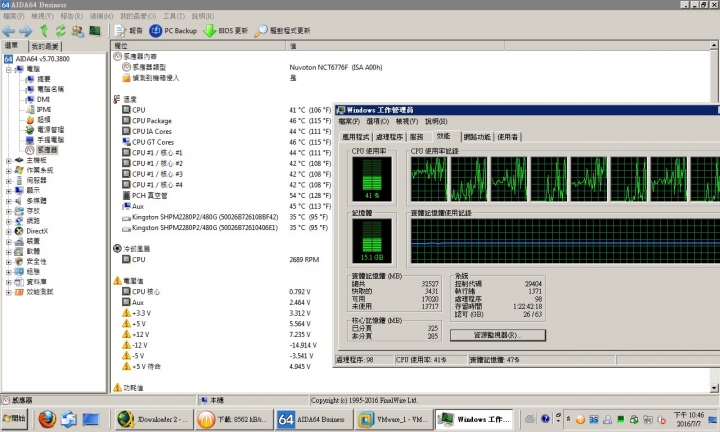

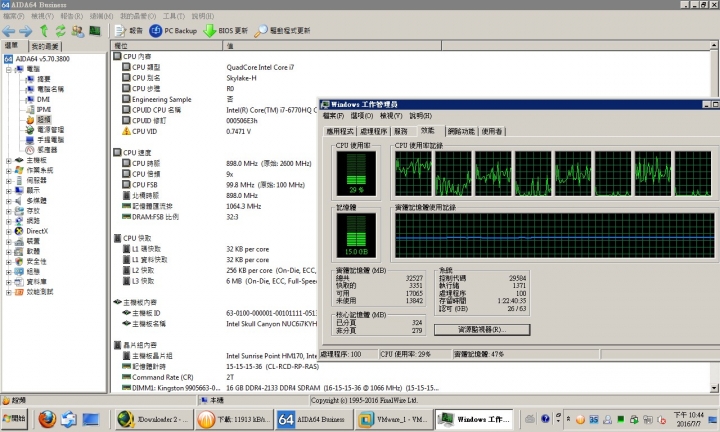

從 Windows 工作管理員來看似乎負載量很高...
主要是因為 CPU 的運作時脈已被降到 1GHz 以下...
對於這台小電腦 CPU 基本時脈 2.6GHz(最高可到 3.5Ghz) 而言
其實對 CPU 運算負擔根本是於力有餘, 一半負載都沒達到!
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


既然 CPU 沒有全力運轉, CPU 溫度都不會超過50度
看樣子自行加裝的 12cm 風扇散熱效果的確不錯
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


不過這款小電腦僅能安裝 M.2 SSD
硬碟空間實在是不太夠用, 在瘋狂下載狀態下, 一下子就滿了

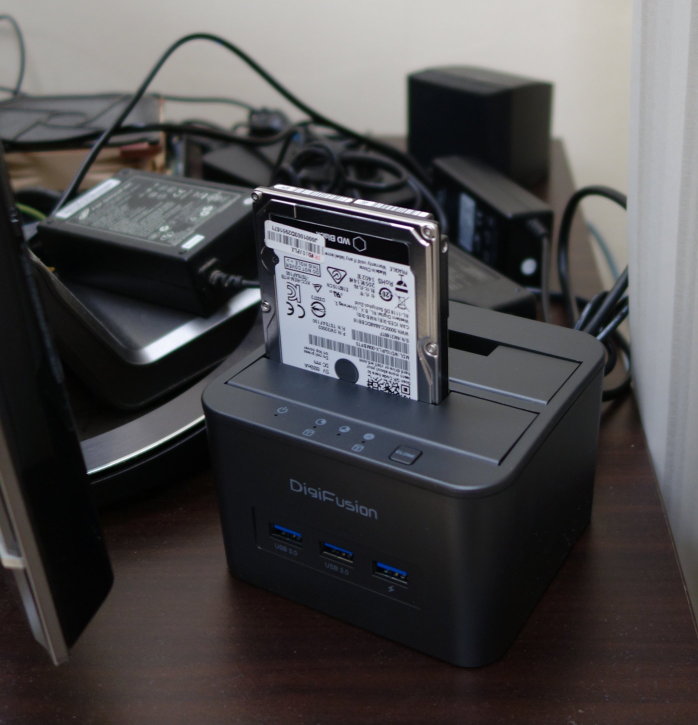

不過它有多個 USB 3.0 可用, 自行加裝一個擴充硬碟座就可解決這問題了
將 DisplayPort 接螢幕, HDMI 接電視, 加上一支藍芽滑鼠, 就可 Player 用了
平時就可躺在床上手拿遙控器(藍芽滑鼠)欣賞剛下載回來的新鮮影片了
Intel NUC Skull Canyon NUC6i7KYK 散熱改造


結論:
網路上大多數的人都是買 Intel NUC Skull Canyon NUC6i7KYK 回來玩遊戲
而我卻是看上它的 CPU 效能以及 14nm 的低功耗才買它
說真的有點浪費它的 GPU 性能, 未來再想想看要如何發揮 GPU 部份

既然 Intel 提供三年保固期
接下來就準備三年不關機當 Server 使用了!
2016-07-20 22:33 發佈
記得win7 usb安裝碟的教學 有提到華碩 華擎 技嘉的win to usb工具,提到技嘉的比較方便好用,
把iso to usb時 還可patch usb driver…


1.這篇跟你的做法差不多,全程打指令
http://gigabytedailycht.blogspot.tw/2015/08/100windows-7-usb.html?m=1

2.☆☆☆這篇是上一篇之後的簡易版,使用技嘉官方 windows usb tool☆☆☆
http://gigabytedailycht.blogspot.tw/2015/09/windows-image-tool-win-7100.html?m=1

3.☆☆這篇PTT教學文章 就是我提到 介紹 華碩 華擎 技嘉 工具,看起來是技嘉工具最簡單方便。☆☆
https://www.ptt.cc/bbs/PC_Shopping/M.1442296571.A.3C2.html
Tom_Hwang wrote:
由於天氣過熱...家...(恕刪)



我跟你一樣也是開底蓋,不過我是在下面放筆電散熱墊

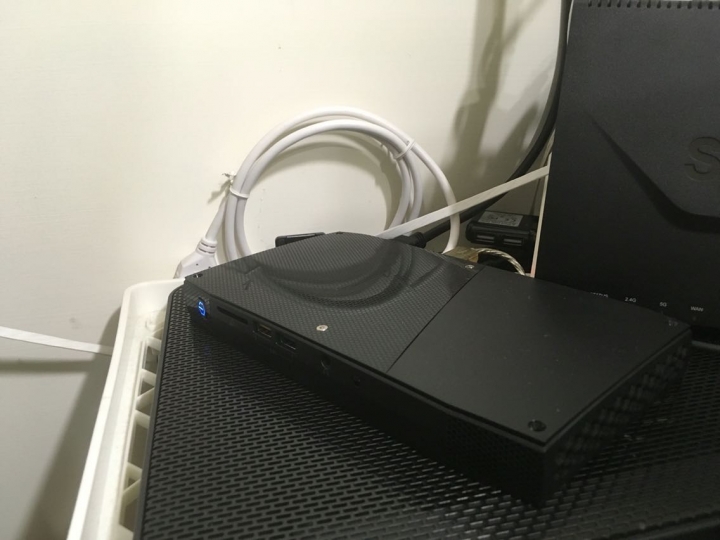

另外你也可以改成像我用在大創買的39元架子(白色那個)再把風扇綁在下面,這樣就不用把電腦上下顛倒放了

一台美美小主機拆成這樣主因M.2 Pcie [email protected]@

我用桌機M.2 Pcie SSD是三星951溫度也是很高也是自己加4公分風扇

裝這種M.2 Pcie SSD傳輸又沒滿載一下子溫度升高其實這種硬碟不便宜一下子溫度麻煩


請問12cm的風扇若固定在機身那風扇的螺絲孔位是剛好能夠鎖在機殼上嗎?



Tom_Hwang wrote:
由於天氣過熱...家...(恕刪)
