技嘉BRIX A8-5545電腦開箱與硬體規格介紹 |
在技嘉BRIX A8-5545迷你電腦的外盒包裝上,有特別標示了這款主機是採用AMD A8系列的處理器,並且還有直接內建了無線網路模組。不過,有一點要注意的地方,就是這款BRIX電腦是以準系統的方式出貨,所以主機內並不包含記憶體、SSD固態硬碟以及作業系統,使用者需要另外搭配選購。

外盒的背面主要是標示了這款BRIX電腦的規格特色,並且在隨附配件中也提供了一個符合VESA規格的背板,讓這款小電腦可以直接掛載在顯示器後方或是壁掛使用。

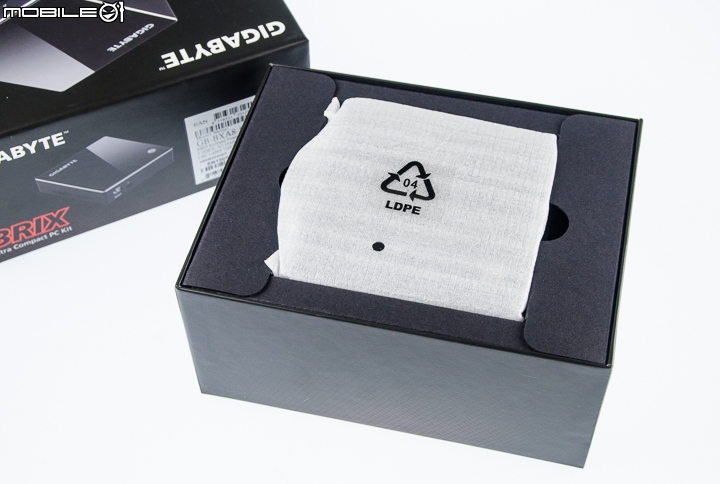

打開外盒後就會先看到這款BRIX小電腦的主機,而在主機底下還有放置隨附的配件。

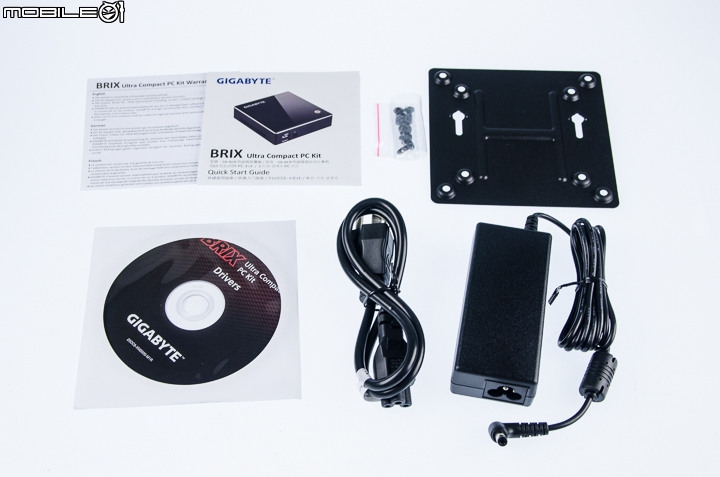

技嘉這款BRIX小電腦包裝內除了主機之外,還有提供紙本的說明書、供電變壓器、電源線、驅動軟體光碟、金屬材質的背掛板以及固定螺絲。

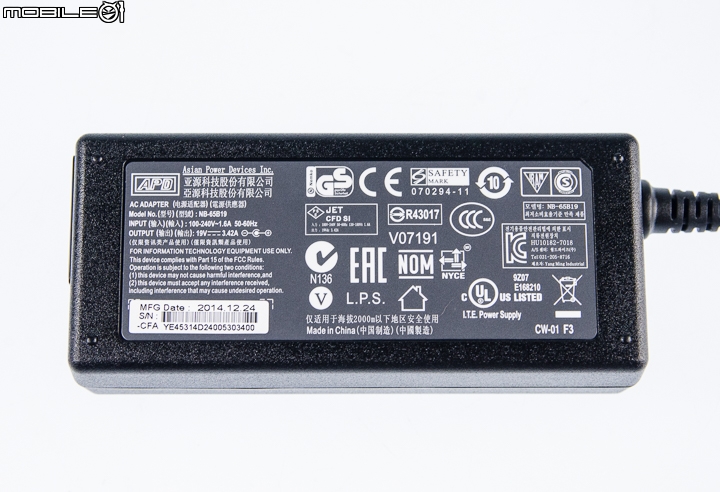

這款BRIX電腦隨附的供電變壓器是亞源科技的產品,輸出規格為19V、3.42A。

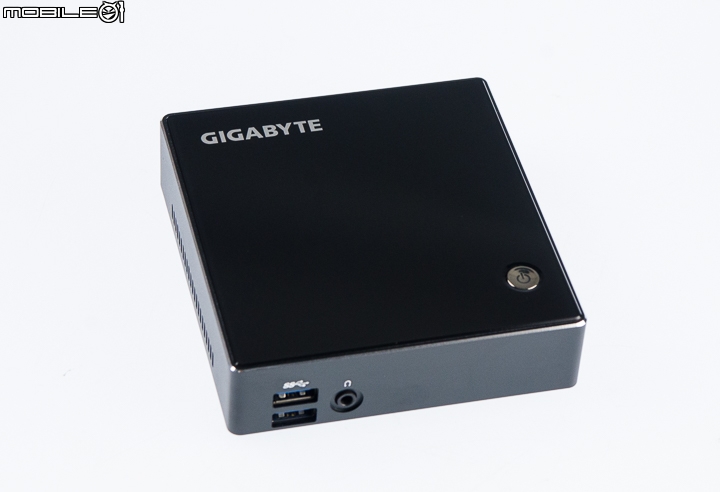

技嘉這次推出的BRIX A8-5545的外型是採用黑灰配色,尺寸大小約為29.9x107.6x114.4mm,體機設計算是相當小巧。

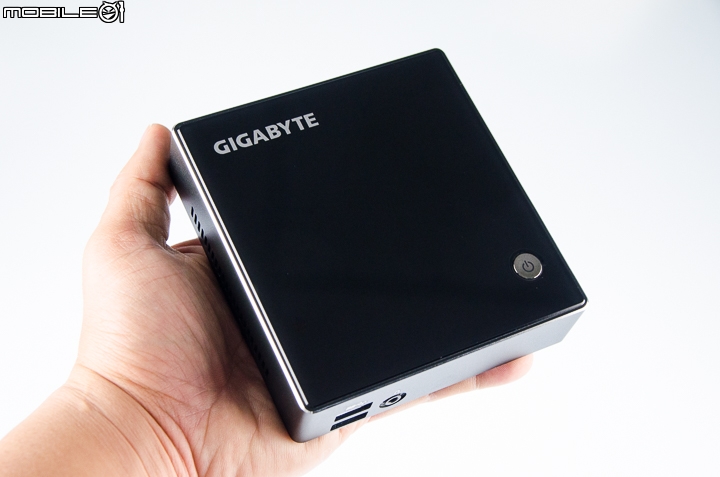

實際拿在手上讓大家可以對照一下大小。

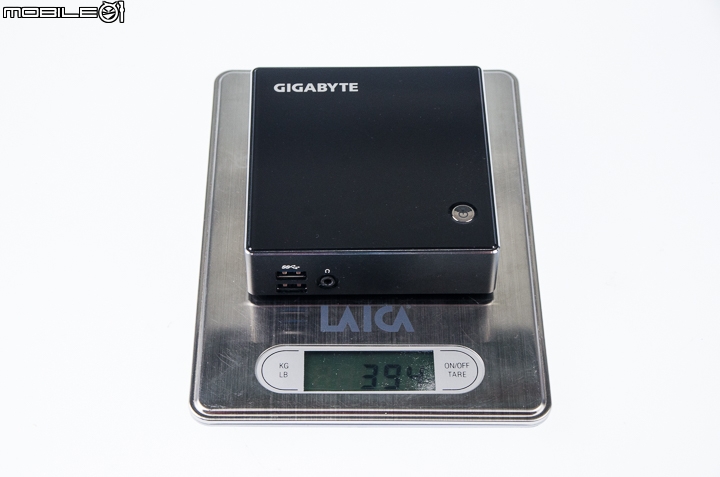

這款BRIX電腦加上記憶體以及mSATA固態硬碟之後,重量大約只有394公克重,算是相當輕巧的設計。

在機身上蓋有設置了一個主電源開關,實際運作的時候會亮起藍色的燈光。

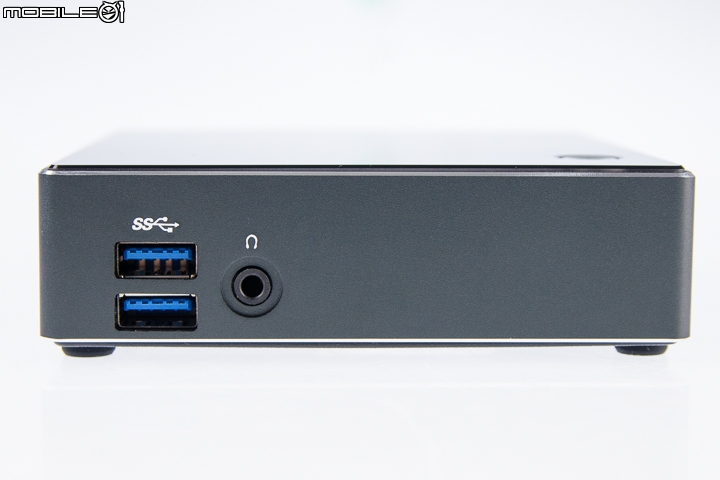

機身前面板上有設置了兩組USB3.0傳輸埠和1組3.5mm的音源輸出孔。

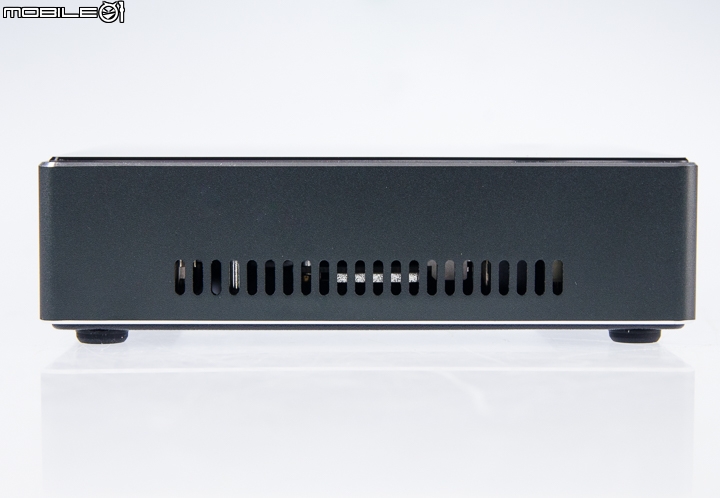

主機左右兩側邊上面都有設置了柵欄式的孔洞,是這款電腦機身主要的進風處。

這款BRIX所提供的I/O傳輸埠端子大部分都集中在機身的後方,並有提供HDMI和miniDP影音傳輸端子、1組RJ-45網路傳輸以及另外兩組USB3.5傳輸埠。

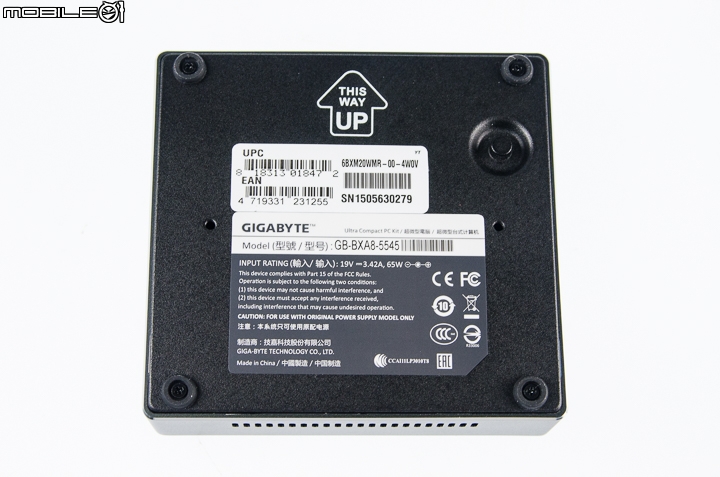

在機身底部的四個角落上都有鎖上固定螺絲,並且還有加上橡膠軟墊來達到止滑效果。

當使用者要安裝記憶體或是mSATA固態硬碟時,基本上只要卸下機身背板就可以看到安裝的插槽,不用拆主機板就可以直接安裝記憶體與硬碟,擴充算是蠻方便。

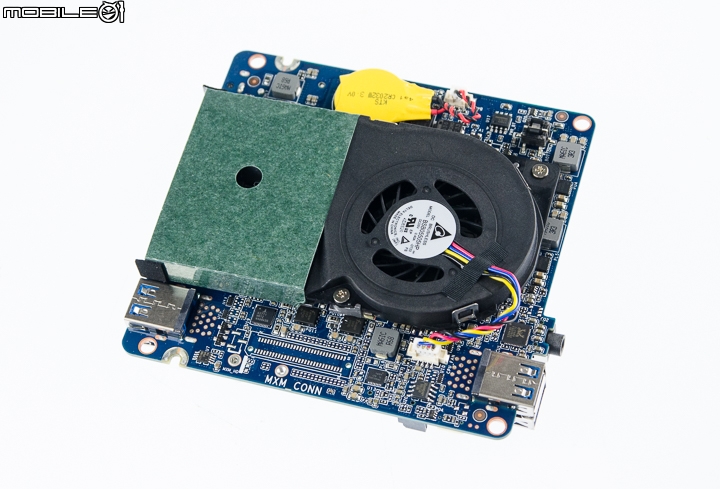

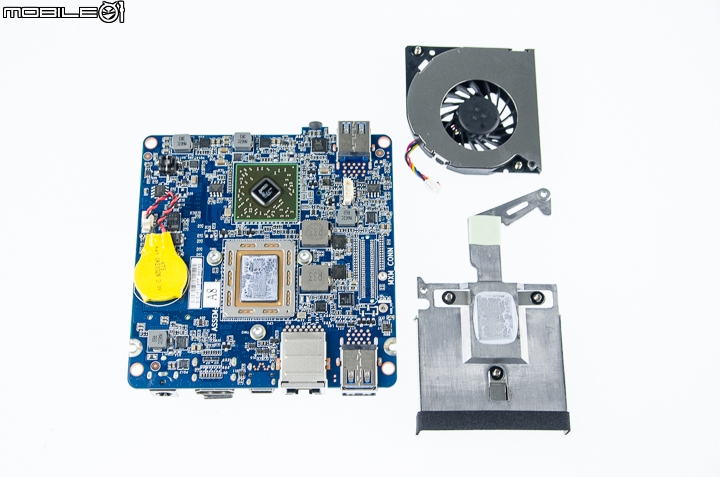

拆下主機板後,可以看到另外一面電路板主要是搭載了處理器與主機板晶片組,並且還有設置風扇以及鋁質散熱片來加強散熱效果。

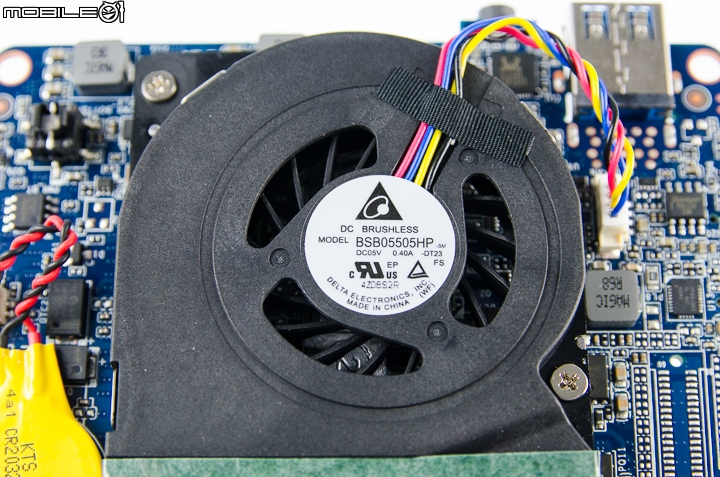

在處理上的散熱風扇是採用Delta Electronics推出的BSB05505HP,在筆電產品中還蠻常見的風扇搭配。

卸下散熱器就可以看到這款BRIX電腦搭載的AMD A8-5545M APU處理器以及AMD A76M晶片組。

這次搭配的AMD A8-5545M APU是採用Richland架構的設計,而且其中除了有具備4顆處理運算核心,還有整合了AMD Radeon HD 8510G繪圖晶片。

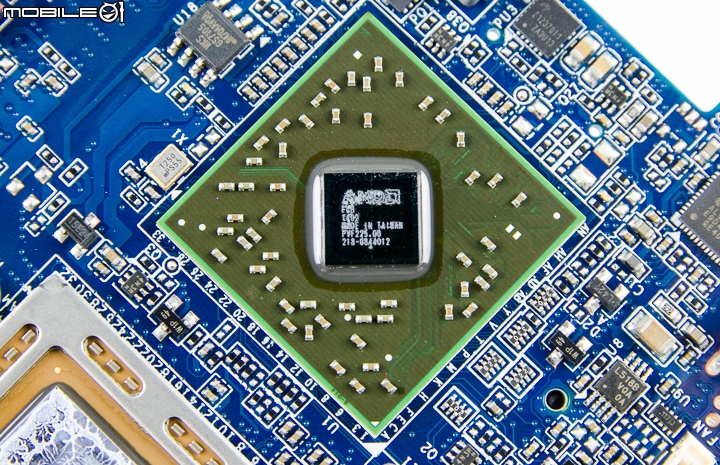

主機板上所搭載的AMD A76M晶片,

音效輸出方面,這款BRIX電腦採用的是Realtek推出的ALC269音效晶片,可支援2聲道輸出,

網路傳輸的部分,這款電腦上也是採用Realtek推出的8111G網路控制晶片,最高可支援至Gigabit傳輸頻寬。

除了有線網路傳輸埠之外,這款BRIX電腦在出貨時也會直接搭載一張AzureWave推出的AW-NB114/H無線網路卡,可支援IEEE 802.11n無線網路傳輸協定以及藍牙4.0無線傳輸功能。

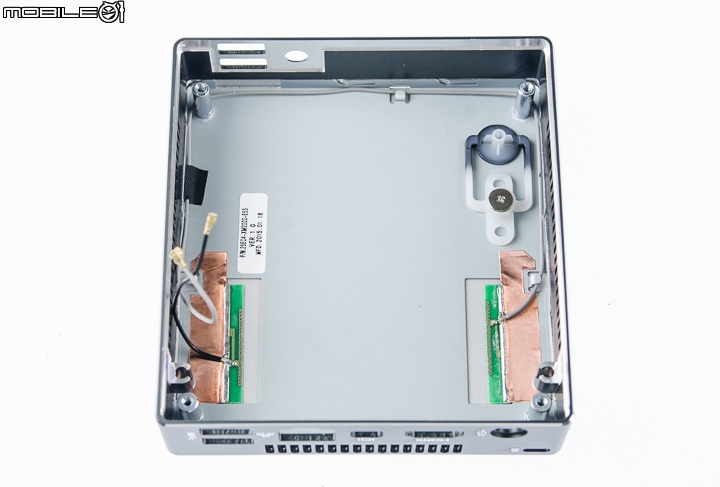

在機殼上蓋內也已經有預先安裝無線網路卡的訊號天線,以加強無線網路的傳輸品質。

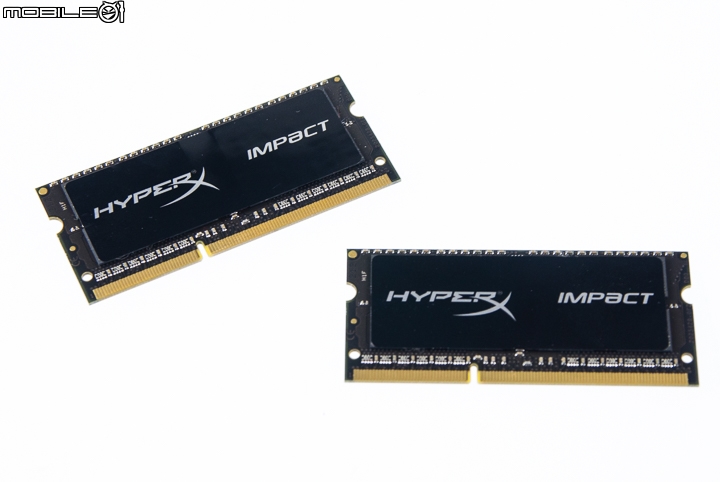

因為這款小電腦中並沒有隨附記憶體和硬碟機,所以這次的測試便分別向金士頓以及Plextor借來了SO-DIMM規格的記憶體和mSATA規格的固態硬碟。其中搭配測試的記憶體是金士頓推出的HyperX IMPACT系列。

這款記憶體是低電壓版本DDR3L SO-DIMM規格,運作電壓為1.35V,最高可達到1866MHz的運作時脈。不過因為這款電腦的硬體規格限制,而且BIOS韌體中也沒有記體時脈的調整選項,所以實際使用時,會自動降到1333MHz時脈運作。

記憶體上一共設置了16顆美光推出的D9Q8J記憶體顆粒,單支記憶體總容量為8GB。

另外,搭配測試的硬碟是PLEXTOR推出的M6M固態硬碟,容量為256GB。規格與實際效能表現的部分,小編在之前的文章也有測試過,有興趣的網友可以參考M6系列再添新員 PLEXTOR M6S與M6M固態硬碟實測這篇測試文章。

技嘉BRIX A8-5545電腦效能測試 |
接著就來實際測試一下這款BRIX A8-5545小電腦吧!這次的測試主要會有處理器、記憶體、硬碟、顯示晶片以及系統整體效能等測試,好讓網友可以更了解這款BRIX迷你電腦在各方面的實際效能表現。

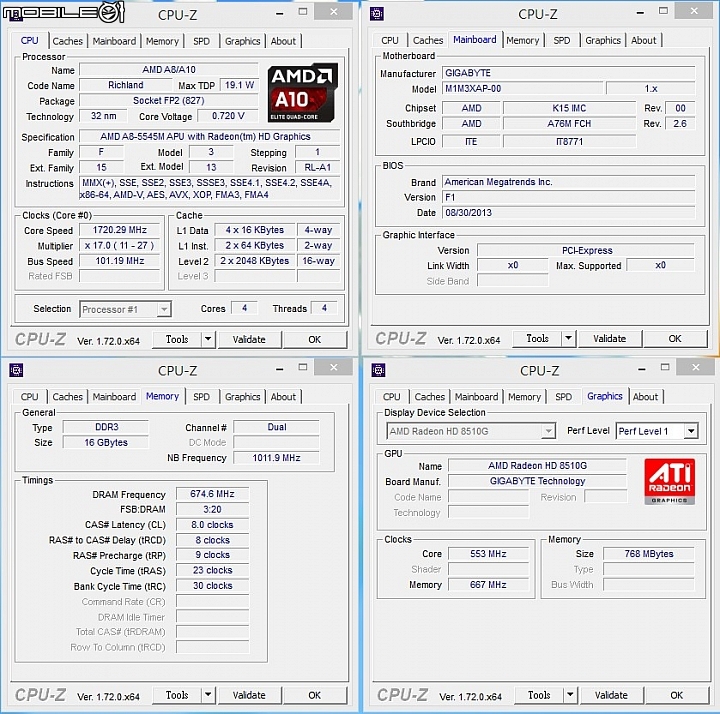

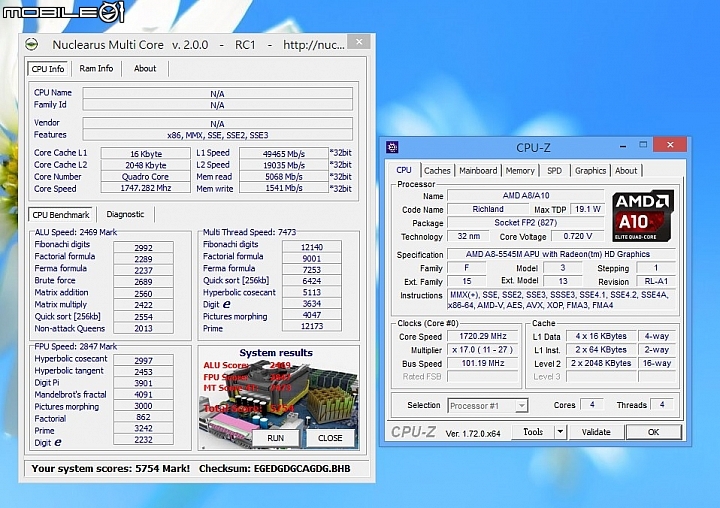

看到實際效能測試之前,先透過CPU-z軟體來看一下這款BRIX迷你電腦中所搭載的處理器硬體資訊。從CPU-Z軟體頁面中可以看到,這款APU處理器是採用32奈米製程,而且預設的運作時脈是為1.7GHz。

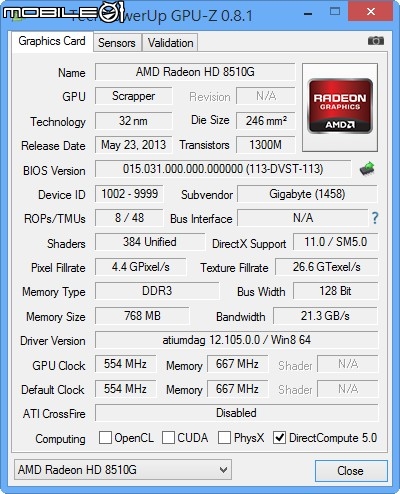

在這款APU中還有整合了AMD的Radeon HD 8510G繪圖晶片,一樣是採用32奈米製程,並具備384個串流處理器,且預設運作時脈為554MHz。

處理器效能測試 |

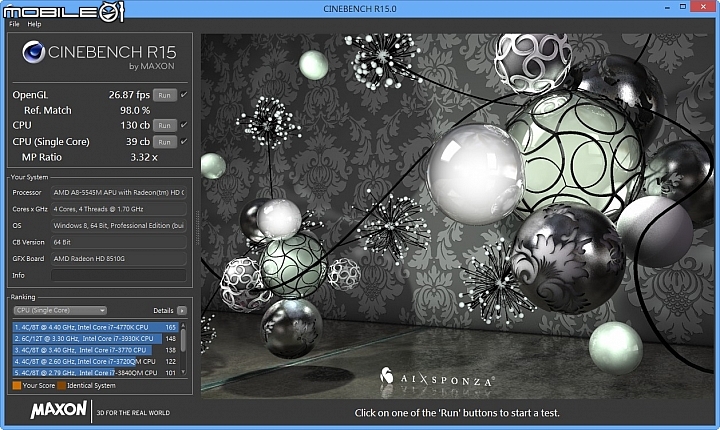

CINEBENCH R15處理器項目測試
在CINEBENCH R15軟體測試中,這款BRIX電腦中的處理器單核心效能結果為39cb、多核心效能測試結果為130cb、OpenGL顯示效能結果為26.87fps。

Nuclearus Multi Core軟體測試
在Nuclearus Multi Core軟體效能測試中,處理器效能測試結果總分為5754分。

SiSoftware Sandra 2015軟體測試

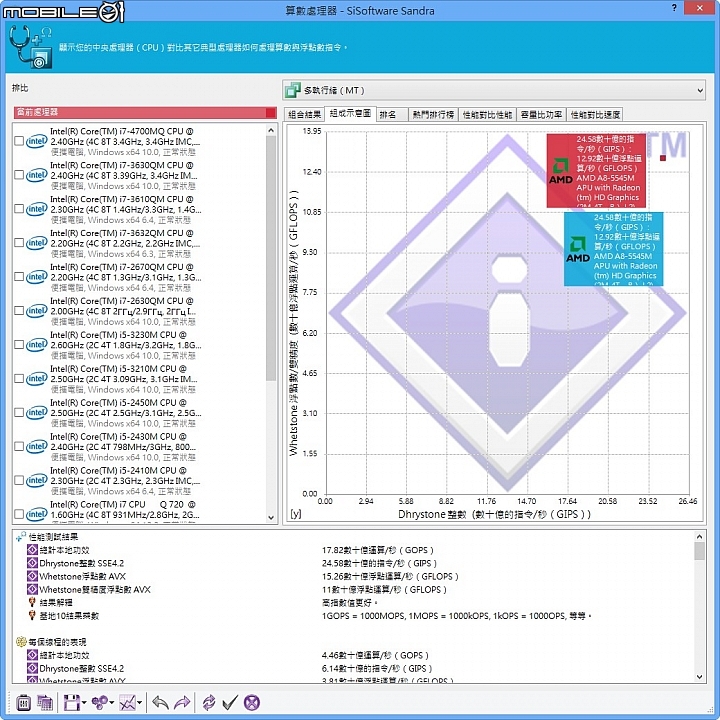

在算數處理器 (Processor Arithmetic)項目中,這款BRIX電腦中的處理器效能總評結果為17.82GOPS。

在多媒體處理器(Processor Multi-Media)項目中,這款BRIX電腦中的處理器效能總評結果為36.3MPixel/s。

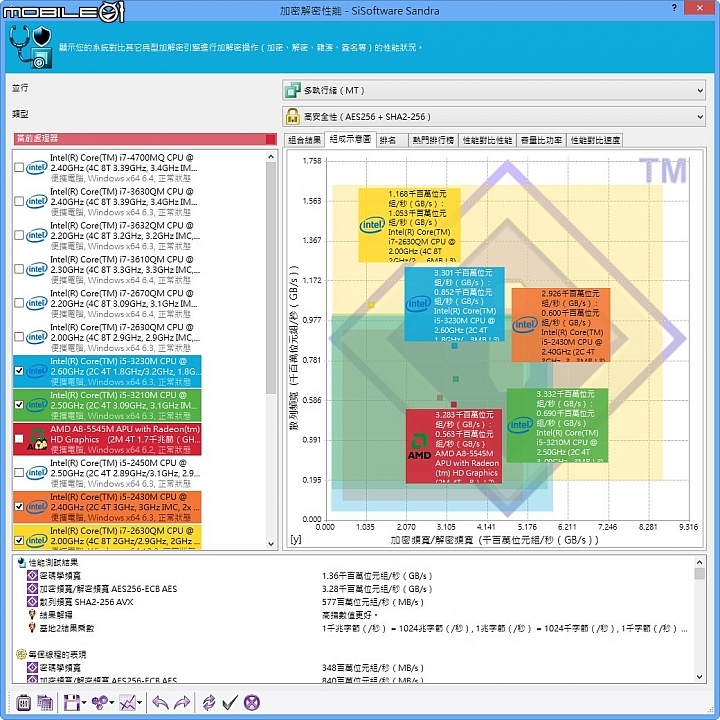

在加密解密效能測試項目中,這款BRIX電腦中的處理器效能總評結果為1.36MB/s。

X264 FHD Benchmark 軟體測試
透過X264 FHD Benchmark軟體測試影像轉檔效能時,這款BRIX電腦中測試結果為5FPS。

記憶體效能測試 |
AIDA64記憶體效能測試
測試AIDA 64軟體的記憶體效能項目時,這款BRIX電腦的記憶體讀取效能為11282MB/s、寫入效能為5237MB、複製效能為9543MB/s、延遲結果為112.8ns。

SiSoftware Sandra軟體的記憶體頻寬測試

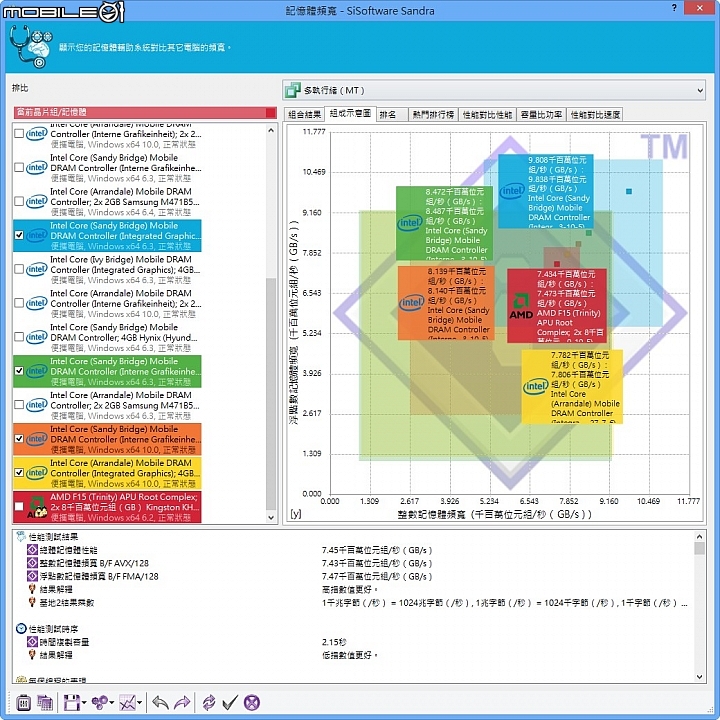

在SiSoftware Sandra軟體的記憶體頻寬測試項目中,這款BRIX電腦中的整數記憶體頻寬測試結果為7.45GB/s、浮點記憶體頻寬測試結果為7.47GB/s、總體記憶體效能測試結果為7.43GB/s。

硬碟機效能測試 |

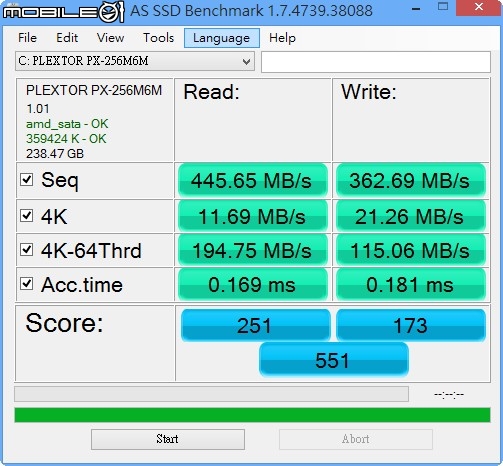

AS SSD Benchmark軟體測試
使用AS SSD Benchmark軟體測試時,循序讀取效能可達到445.65MB/s、循序寫入效能可達到362.69MB/s,效能測試總分為551分。

ATTO Benchmark軟體測試

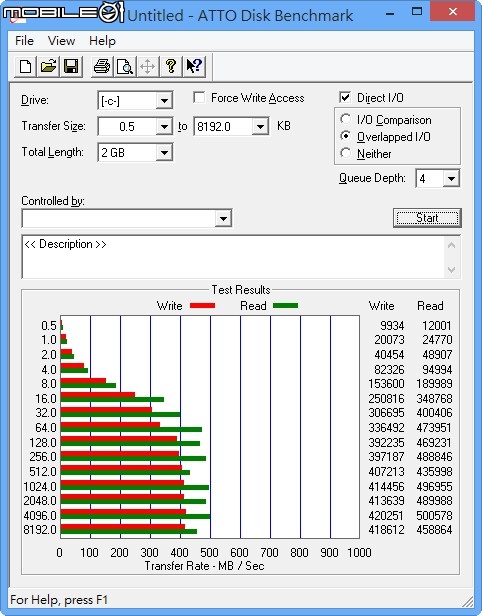

使用ATTO Benchmark軟體測試時,在測試檔案長度為8192KB的讀取效能測試結果約可達到458MB/s、寫入效能大約為418MB/s。

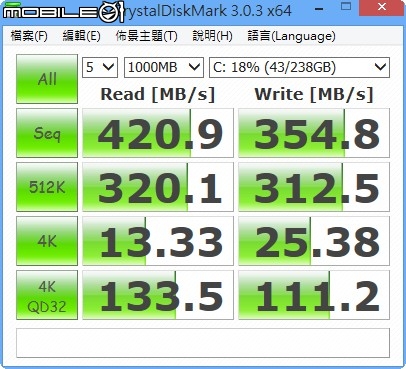

CrystalDiskMark軟體測試
在CrystalDiskMark軟體的隨機模式測試中,這款BRIX電腦中的硬碟循序讀寫效能分別為420.9MB/s和354.8MB/s;512K項目的讀取與寫入效能分別為320.1MB/s和312.5MB/s;4K項目的讀取與寫入效能分別為13.33MB/s和25.38MB/s。4K QD32項目的讀取與寫入效能分別為133.5MB/s和111.2MB/s

顯示晶片效能測試 |
3DMark軟體測試

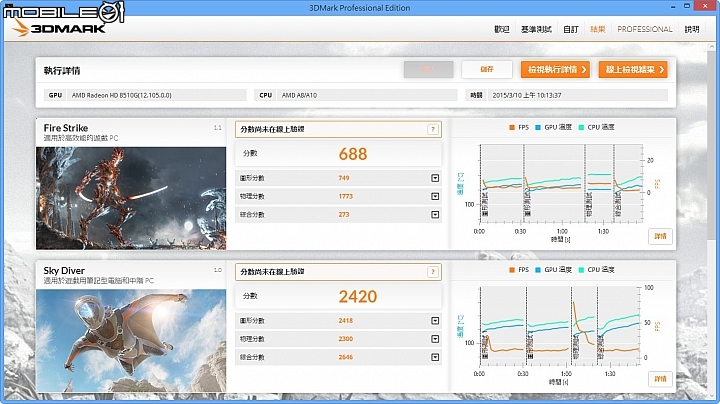

這款BRIX電腦在3DMark軟體的Fire Strike場景項目測試結果總分為688分、Sky Diver場景項目測試結果總分為2420分。

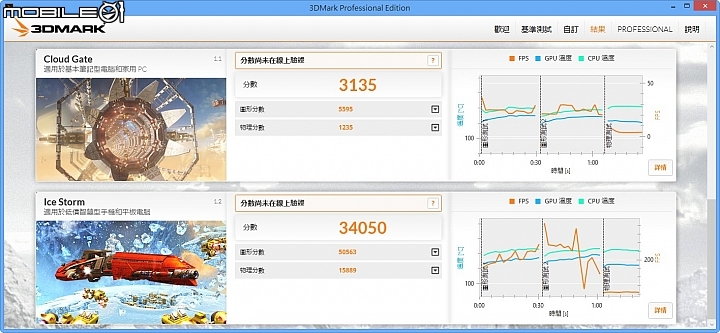

而在Cloud Gate場景項目測試結果總分為3135分、Ice Storm場景項目測試結果總分為34050分。

3DMark 11軟體測試
這款BRIX電腦在3DMark 11軟體的Entry等級測試結果總分為E1729分。

太空戰士14-重生遊戲測試
當遊戲影像設定為解析度1920x1080,並將影像品質設定為中等時,這款BRIX電腦的測試結果總分為1038分。

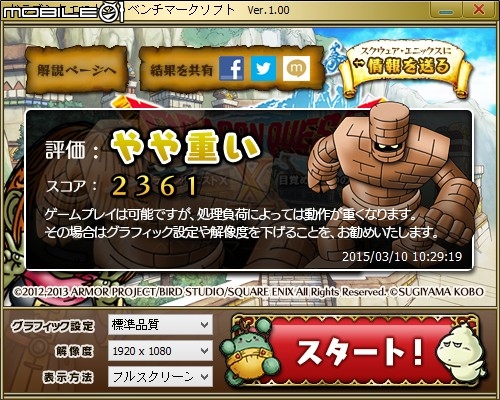

勇者鬥惡龍遊戲測試
當遊戲影像設定為解析度1920x1080,並將影像品質設定為標準等級時,這款BRIX電腦的測試結果總分為2361分。

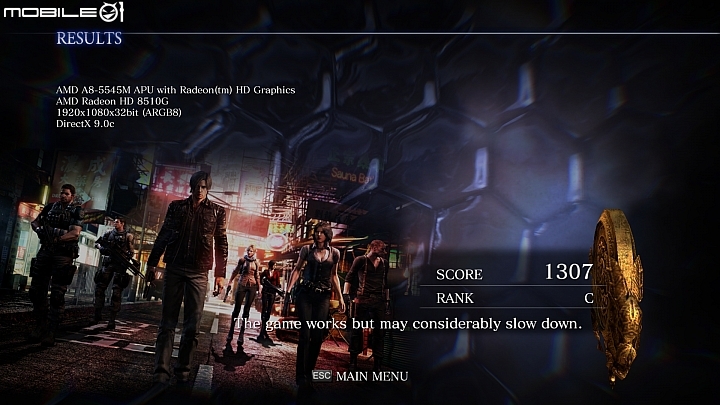

惡靈古堡6遊戲測試
當遊戲影像設定為解析度1920x1080,並將反鋸齒選項關閉以及高顯示特效設定時,這款BRIX電腦的測試結果總分為1307分、總評等級為C。

LOL英雄聯盟遊戲測試

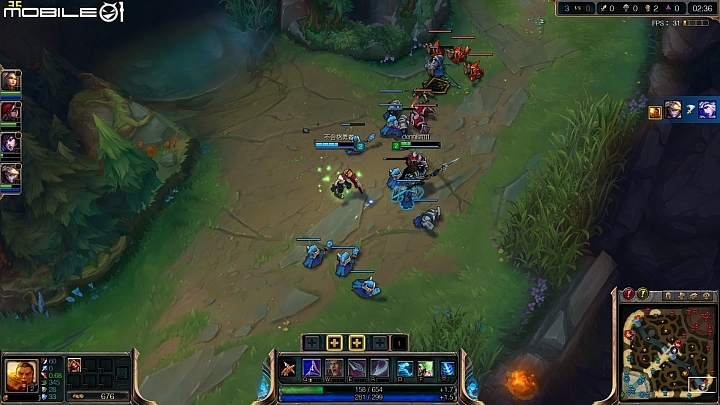

當遊戲影像設定為解析度1920x1080,並顯示特效都設定為中等時,這款BRIX電腦的每秒平均遊戲畫面測試結果可達到42.65FPS。


系統整體效能測試 |
CrystalMark 2004R3軟體測試

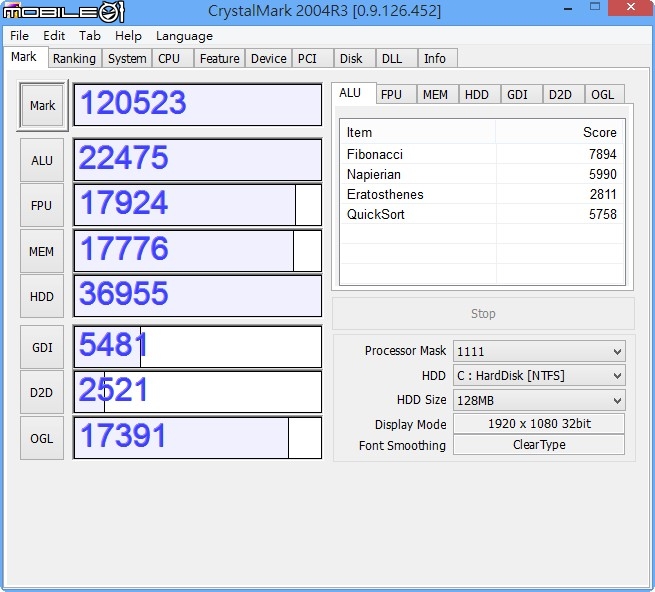

透過CrystalMark 2004R3軟體測試的系統總分結果為120523分。

PCMark軟體測試
在PCMark Home項目中,這款BRIX電腦的測試結果總分為1390分。

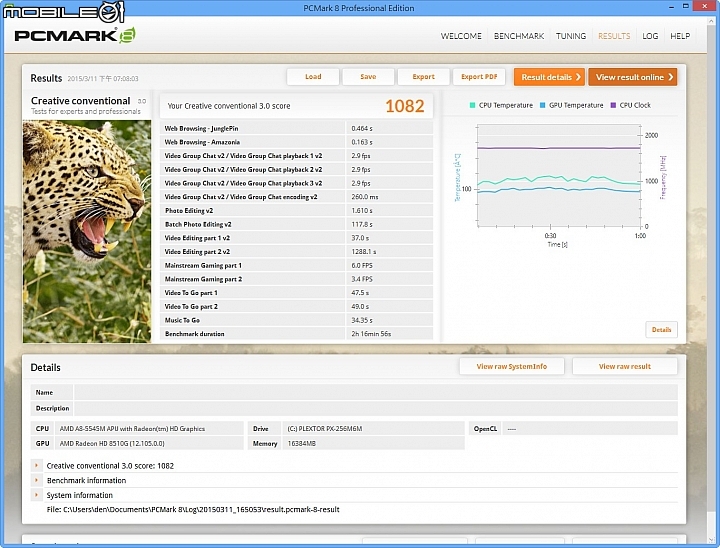

在PCMark Creative項目中,這款BRIX電腦的測試結果總分為1082分。

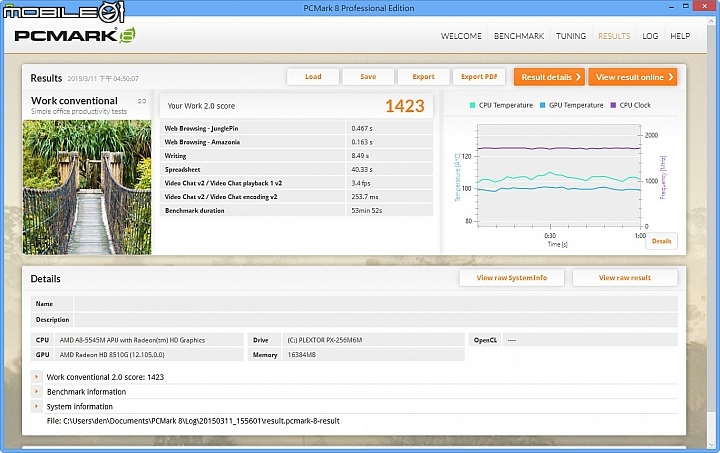

在PCMark Work項目中,這款BRIX電腦的測試結果總分為1423分。

影片實際播放效果測試 |
實際使用這款BRIX電腦搭配Potplayer軟體播放1080P的影片時,若是沒有開啟硬體加速功能的話,處理器使用率大約都是30~40%左右,而記憶體佔用率則大約在14%,不過畫面還算是流暢。

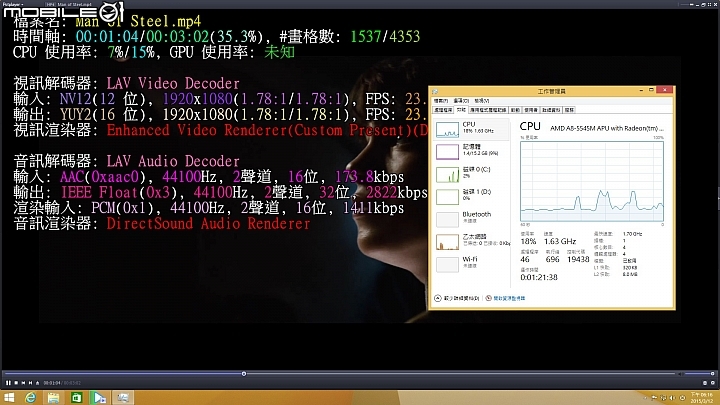

而開啟硬體加速功能之後,處理器使用率則有降到15%左右,記憶體佔用率也只有9%,加速效果還算不錯。

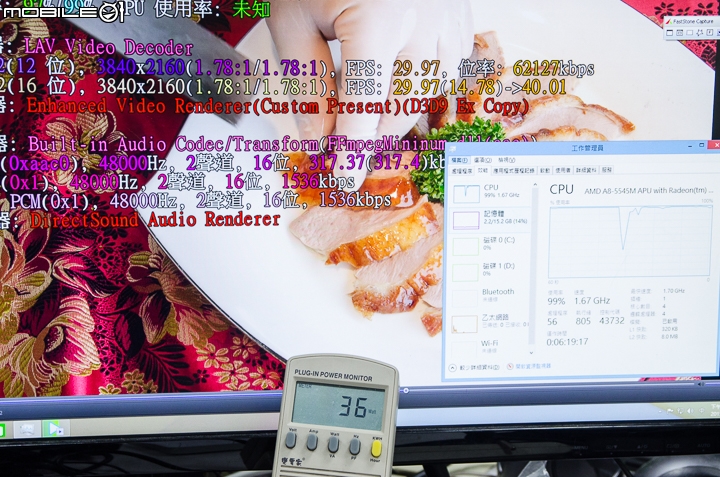

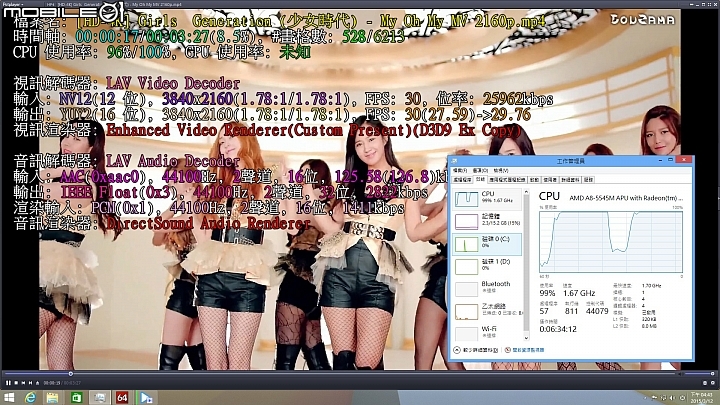

接著播放流量較低的4K解析度影片時,因為AMD這款A8-5545M處理器的硬體解碼功能還沒有支援至4K,所以實際播放4K影片時,處理器使用率幾乎都在99%左右,記憶體佔用率大約是15%左右,影片流暢度還算是可以接受,但有些畫面還是會感覺到一點延遲。

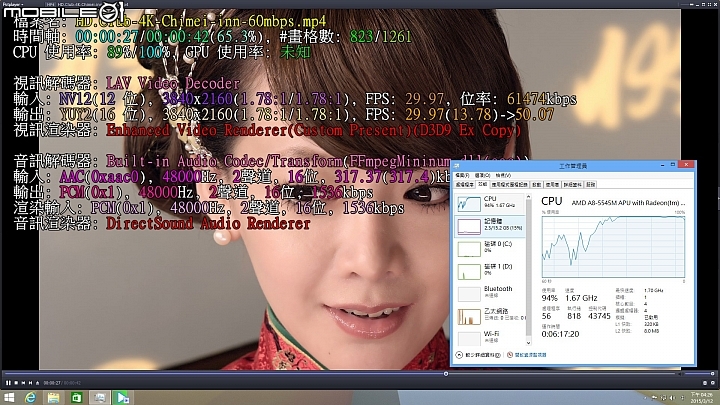

再來播放大家常看到的CHIMEI-Inn的4K測試影片時,因為影片流量較高關係,不僅處理器使用率一樣高達99%,而且播放畫面也有較明顯的延遲感。

BRIX A8-5545小電腦實際運作溫度測試 |

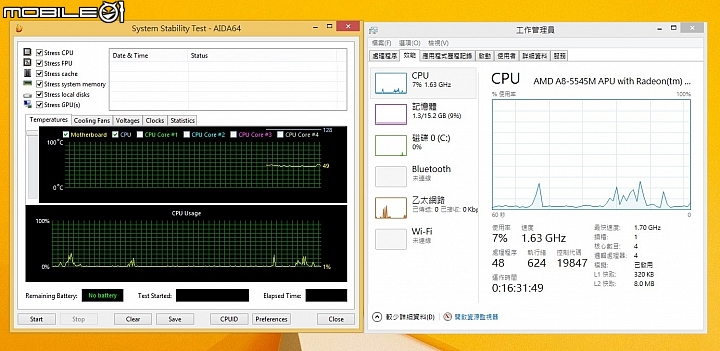

在一般待機狀態時,這款BRIX電腦的處理器使用大約是7%,運作溫度大約會在48~50℃左右。

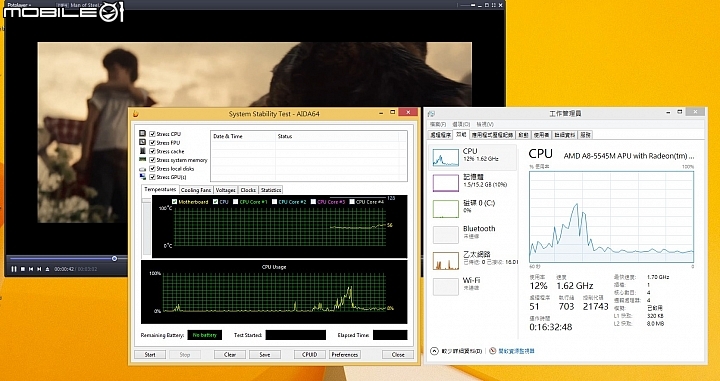

實際播放1080P的影片時,處理器使用率大約會提昇到15%左右,運作溫度大約會提昇到55~58℃之間。

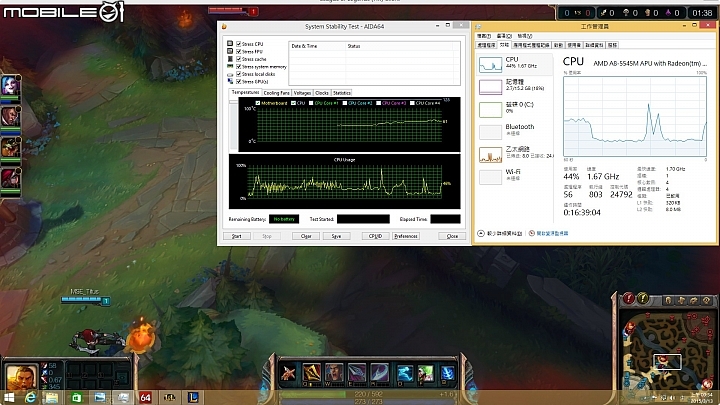

用這款BRIX電腦玩遊戲時,處理器使用率大約是45~50%,運作溫度也隨之提昇至60~65℃之間,風扇運轉聲開始聽得到,但還算是可以接受的程度。

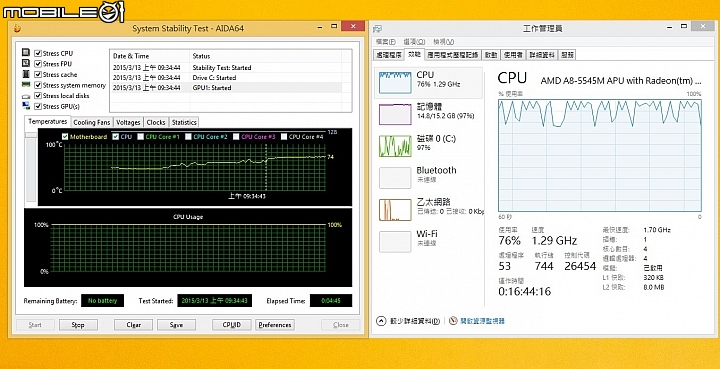

最後用AIDA64軟體的穩定度測試項目,讓電腦的處理器與繪圖晶片都達到滿載的狀態時,處理器的運作溫度大約會達到74~76℃左右,這時風扇運轉聲也會有比較明顯的風切聲。

BRIX A8-5545小電腦實際運作耗電量測試 |

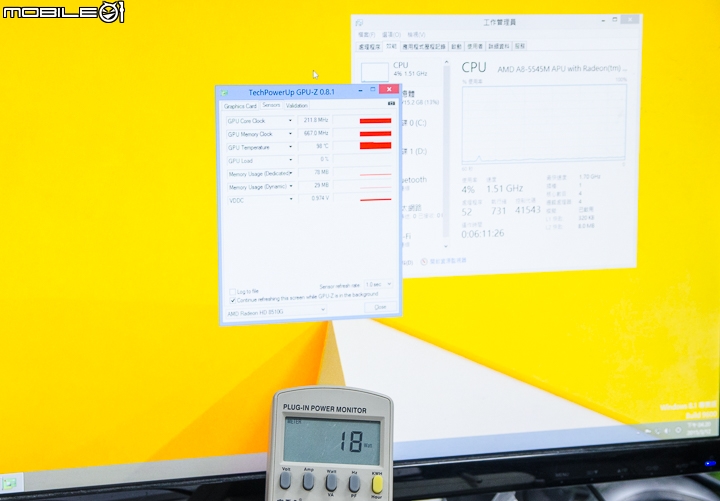

當系統為待機狀態時,這款BRIX電腦的整體耗電量大約是在18瓦左右。

在播放1080P影片時,這款BRIX電腦的整體耗電量會提升至25瓦左右。

當播放4K影片時,這款BRIX電腦的整體耗電量大約是36瓦左右。

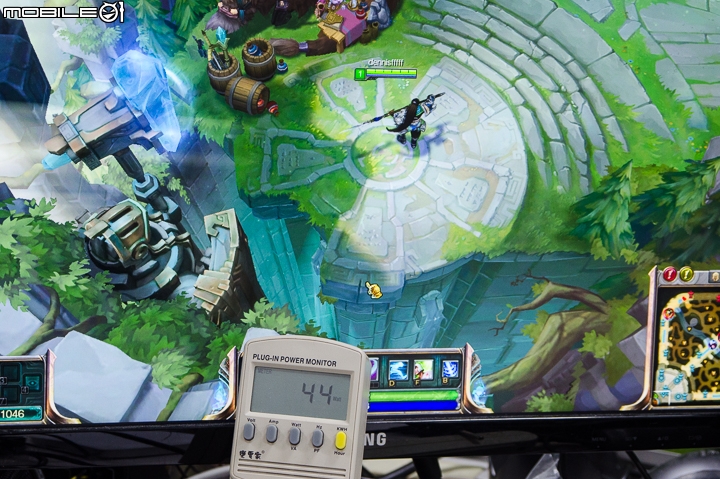

當使用這款BRIX電腦來執行LOL英雄聯盟遊戲時,整體耗電量大約會達到44~45瓦左右。

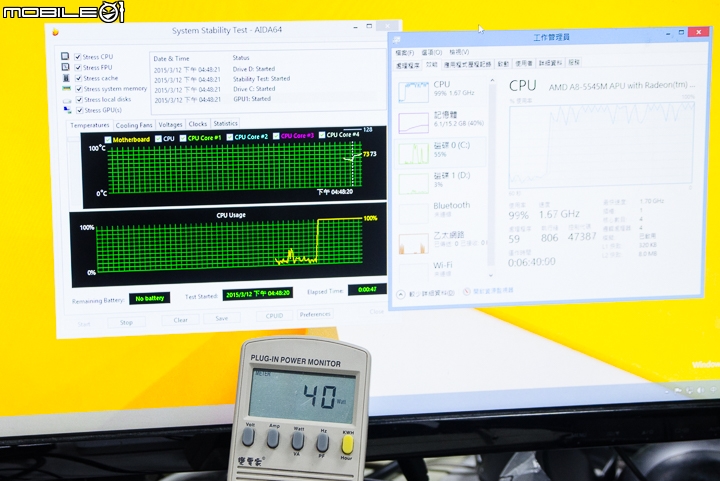

最後透過AIDA64的系統穩定度選項來進行燒機測試時,當處理器與繪圖晶片都達到滿載的狀態時,這款BRIX電腦的整體耗電量則大約是40~42瓦。

測試總結
從各項測試來看,雖然這款電腦在處理器的效能部分,並沒有太亮眼的表現,但在內建顯示晶片的加持下,基本上只要遊戲顯示設定等級不要開太高的話,在執行LOL這類型的遊戲時,每秒平均遊戲張數都還能夠達到40FPS左右,就以迷你電腦產品來看,算是蠻不錯的遊戲效能表現。不過,也因為內建顯示晶片功耗較高的關係,在玩遊戲的時候,整體耗電量大約會達到45瓦左右,而且機身內的風扇運轉聲也會變的比較明顯一點。
至於多媒體應用方面,這款迷你電腦在實際播放full HD解析度的影片時,表現都還不錯,而且也能夠支援硬體加速功能。但因為AMD APU硬體規格的限制,沒有辦法支援4K解析度影片的硬體解碼,所以在播放4K影片時,處理器幾乎都是滿載的狀態,而且遇到流量較高的4K影片時,也會有較明顯的延遲感,所以若是有4K影片播放需求的話,這款迷你電腦可能就不太適合囉!
