【(偽)開箱】微星1公升主機Wind Box DC111 開箱分享

請問可以使用 Microsoft Office? 和 media player? 就是一般PC使用的軟體都可以安裝使用嗎?

ezzen wrote:
請問可以使用 Microsoft Office? 和 media player? 就是一般PC使用的軟體都可以安裝使用嗎?


當然可以阿~他就是一台電腦,只是效能比較低階而已
因為剛好要幫朋友改善效能,
所以有機會接觸到這部機器。

找了許多同型的文章,
只有這篇有介紹拆開的方式。

容我補充一下:

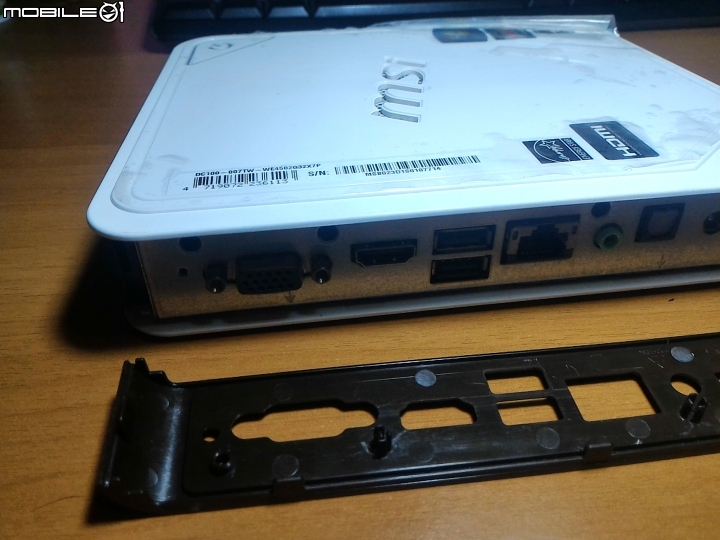

背板的上下兩個螺絲卸下後,將主機平放,MSI LOGO面向上


輕輕扶住背板兩端往後,背板就會離開機體。

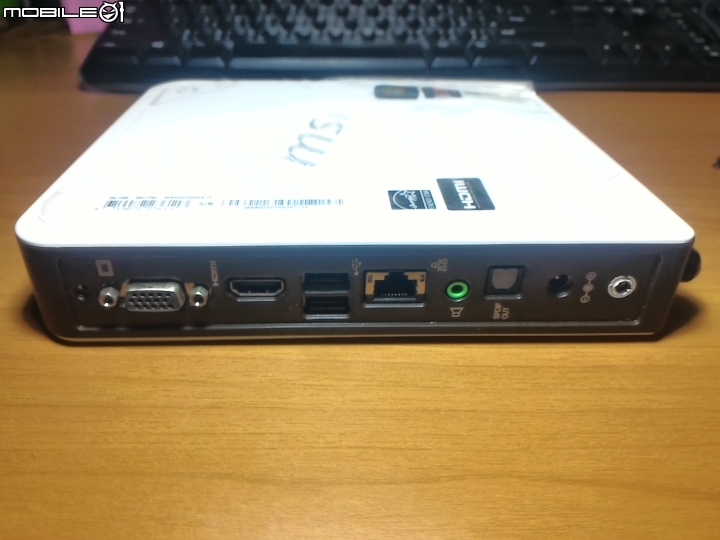

MSI LOGO 面向後推送,向上掀起,這片側板就會開啟

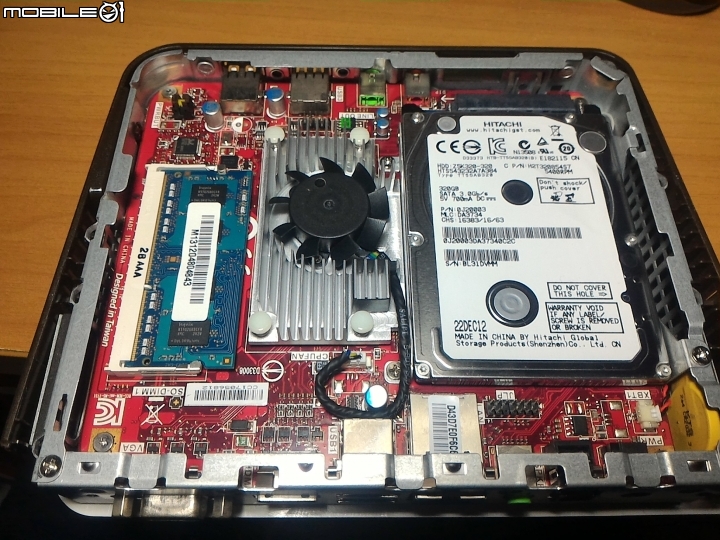

主機內部情形


記憶體 2GB

此次目標:
1. 原有 320GB 硬碟更換為 120GB SSD
2. 記憶體由 2GB,升級為 4GB

以上報告完畢

■■■更換CMOS電池的經驗分享■■■


近來我的「MSI Wind Box DC111」開始發生系統時間跑掉的症狀,應該是電腦的CMOS電池快沒電了,於是抽空進行CMOS電池更換。以下是更換過程的概要:


[步驟A]開機殼
感謝7樓的 RaptorKnight 大大以及23樓的 kancho 大大所提供的要領,讓我順利打開DC111的機殼(如下圖),


結果發現CMOS電池是1個由黃色熱縮套管所包覆的CR2032電池(註:請參看熱縮套管上面印刷的文字),並有2條電線連著一個接頭,再透過該接頭連接到主機板上,如下圖所示。我的目的就是要以新買的CR2032電池來取代已沒電的舊電池。



[步驟B]移除CR2032電池外面所包覆的熱縮套管
先用剪刀剪開熱縮套管之後再加以剝除,結果發現紅色與黑色的電線分別焊接在CR2032電池的正極與負極(如下圖)。
剪開熱縮套管
剝開熱縮套管後


[步驟C]從主機板接頭拔下CMOS電池電線這只是為了後續作業的便利。從主機板接頭所拔下的CMOS電池如下圖所示。



[步驟D]把焊接在CR2032電池正負極的電線拔開
由於以前沒拔過,於是拿尖嘴鉗試了試,結果亂試一通之下還來不及拍照就居然把焊在負極上的黑色電線給拔下來(如下圖)。


還好,還有一條紅色電線可以示範如何拔下,首先把電線末端的金屬片從焊接點的地方向上彎折(如下圖),


以便讓尖嘴鉗的末端夾住該金屬(如下圖),然後扭轉尖嘴鉗(以此圖的視角為例,是以逆時針方向旋轉)來捲動電線的金屬片,就可以脫離該焊接點。


由於電線末端的金屬片上面共有2個焊接點,因此前述以尖嘴鉗夾住並扭轉的程序還要再重複施行1次,才能把紅色電線給拔下來(成果如下圖)。



[步驟E]把套在CR2032電池圓周的黃色塑膠環取下
把CR2032電池從套在其圓周的黃色塑膠環分開(如下圖),


拆開後的CMOS電池如下圖所示。



[步驟F]買新的CR2032電池
新買的CR2032電池如下圖所示。



[步驟G]把電線接回新的CR2032電池正負極
由於手邊沒有焊接工具,因此我打算用膠帶把電線末端的金屬片與電池的電極裹在一起,讓二者直接接觸而形成通路。不過一時找不到電氣膠帶,所以就拿保健箱內的透氣膠帶代用。要領很簡單,就是要和[步驟B]所述的接法一樣:黑色電線接到電池負極,紅色電線則是要接到電池正極(註:記得要把[步驟E]的黃色塑膠環先套住新的CR2032電池)。
下圖是做到一半的照片,其中已經用膠帶讓黑色電線末端的金屬片與電池負極二者直接接觸在一起,至於紅色電線則尚未與電池正極接觸。


做好的成果如下圖。



[步驟H]把新的CMOS電池重新接到主機板(如下圖)



[步驟I]把電腦回復原狀後,重新設定日期及時間。從此之後,在這顆新的CR2032電池沒電之前,就再也不會出現系統時間跑掉的問題了。


報告完畢。
請留意:本文[步驟D]所述的“尖嘴鉗拔線法”,以及[步驟G]所述的“透氣膠帶接線法”均為個人不專業的經驗分享,僅供參考,我想應該還有其他更專業、更理想的做法才對。】
