主要支援Intel® LAG775 的處理器 記憶體也對應最新DDR3 因為處理器製程改善熱能 故捨棄了原先高單價的熱導管 改採用原廠風扇 一來能有效達到散熱 二來又能降低成本 進而反應在售價上 另外過去很多消費者反應 XPC無法安裝高階顯示卡 因為風扇會卡到機殼 為此Shuttle團隊把PCI-E及PCI對調 讓不可能轉為可行 滿足客戶需求
這次借測的產品為SG41Ji PLUS 在官網上還查的到同型號的產品 沒有PLUS差別於支援DDR2
此外SG41Ji PLUS 內建Intel® X4500顯示核心 及便不安裝額外顯示卡 也能輕鬆撥放HD影片
外箱不需太華麗 如同Shuttle 設計理念
SG41Ji PLUS 產品規格

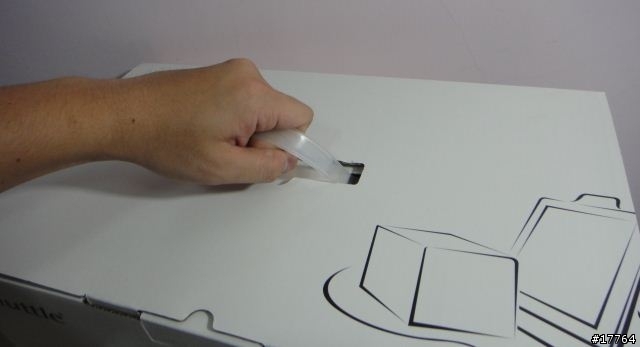

方便使用者購買時提拿

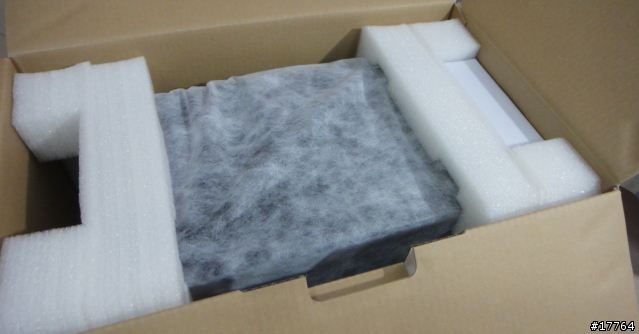

利用兩塊泡棉固定準系統 在運送途中也不用擔心會撞到

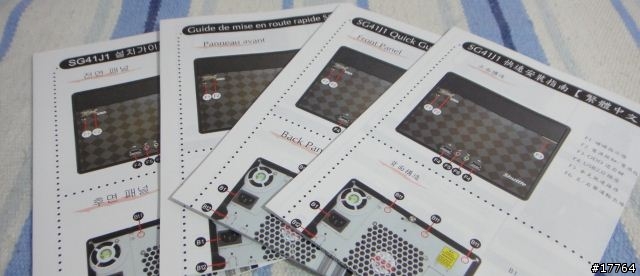

提供多國說明書

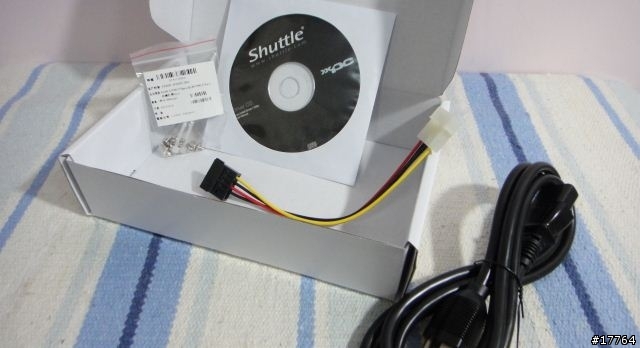

軀動光盤 SATA電源轉接頭 AC電源線 螺絲束帶等

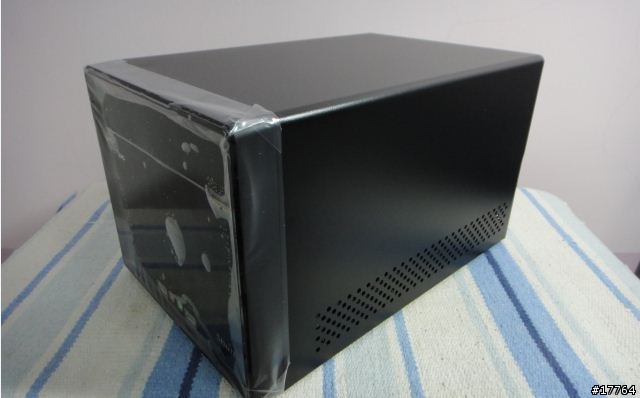

新機面版還會貼上護模防止刮傷面蓋

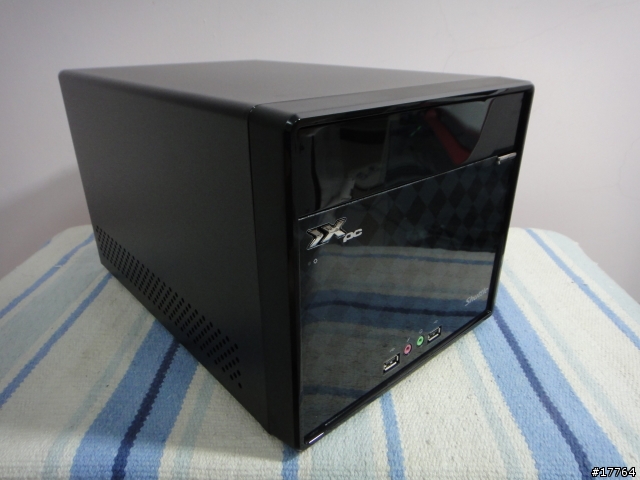

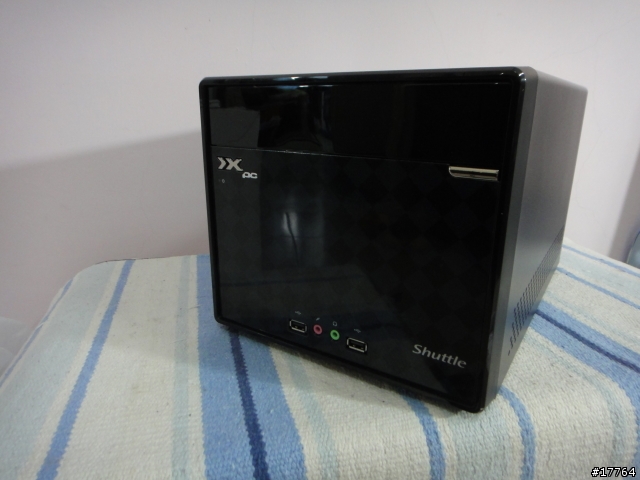

大一號的K45登場...

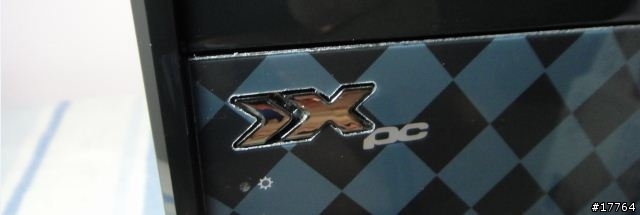

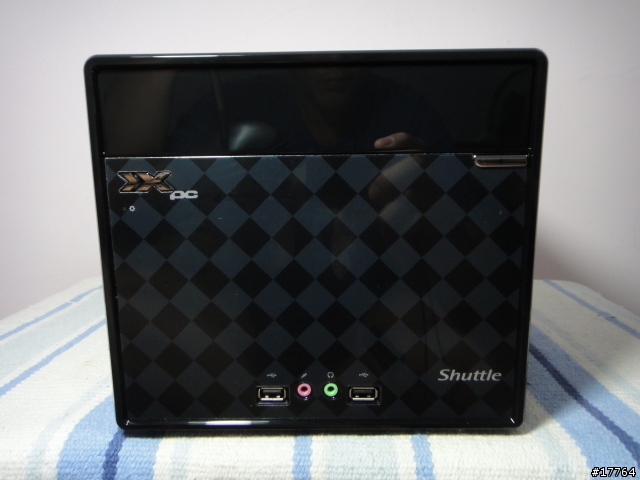

別於過去 時尚的面蓋

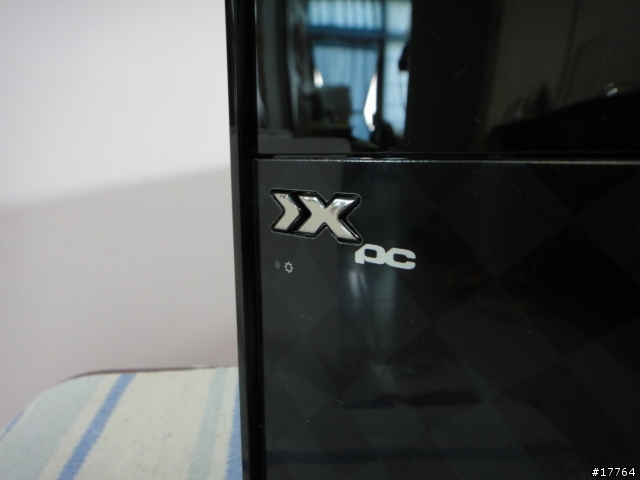

特殊啟動電源鍵

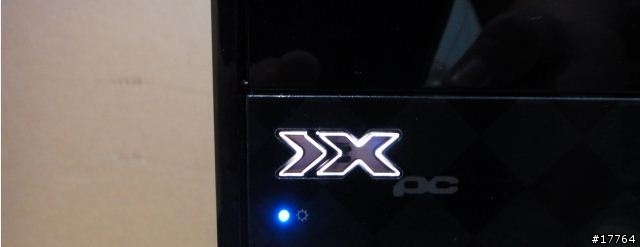

啟動後還會發出白光

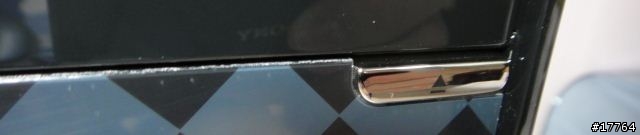

光碟機退片鍵
前置面版 提供兩組USB及麥克風耳機孔

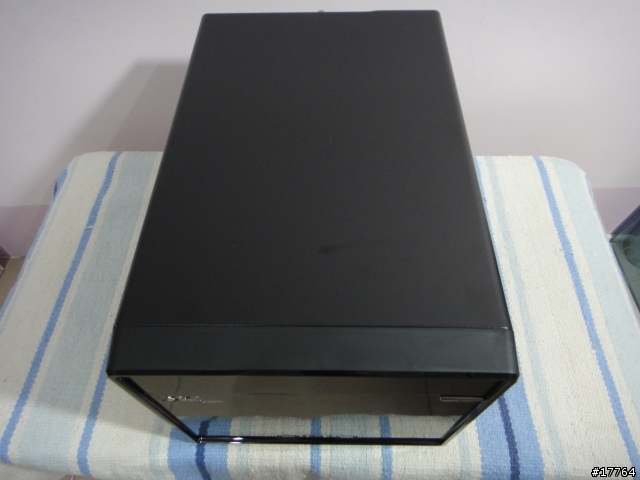

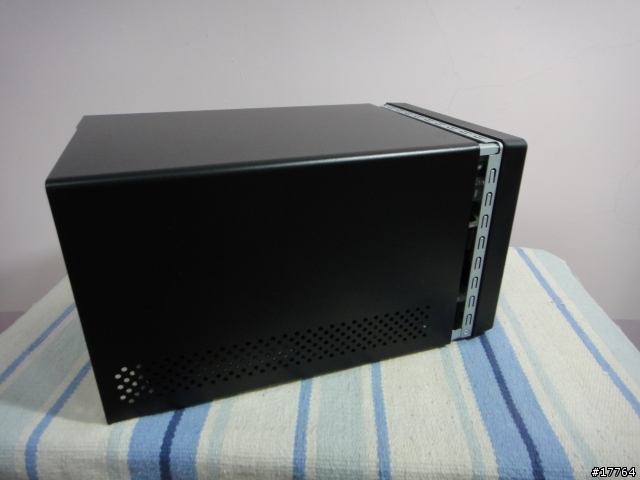

長度也較過去XPC機型長一些

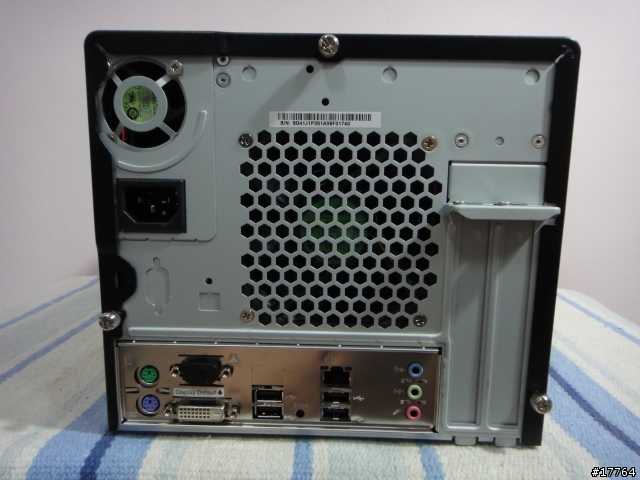

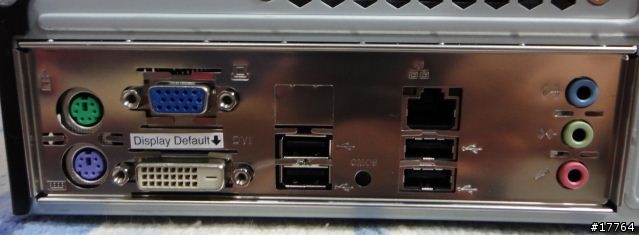

背面I/O 該有都有 但卻遺漏HDMI

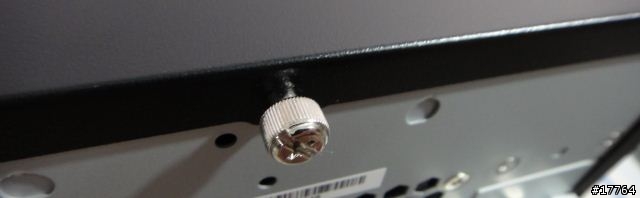

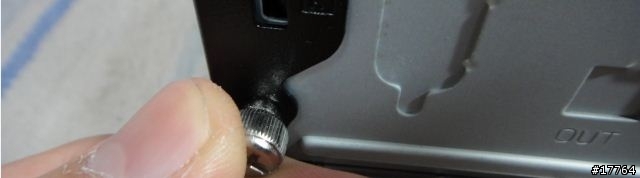

移除機殼只需要轉開三顆螺絲

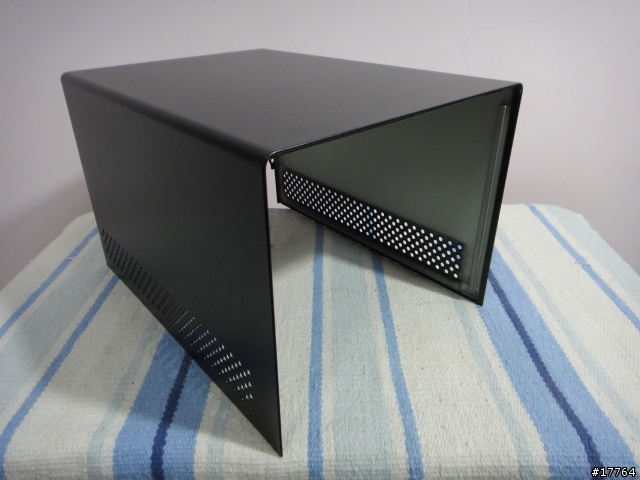

把機蓋往後拉
這次材料採用鐵 重量比過去的XPC來的重

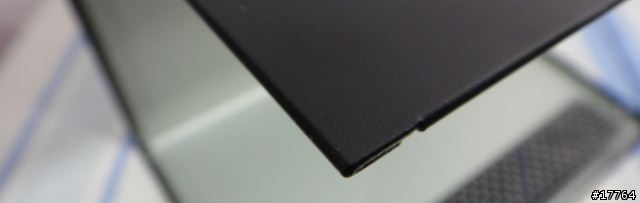

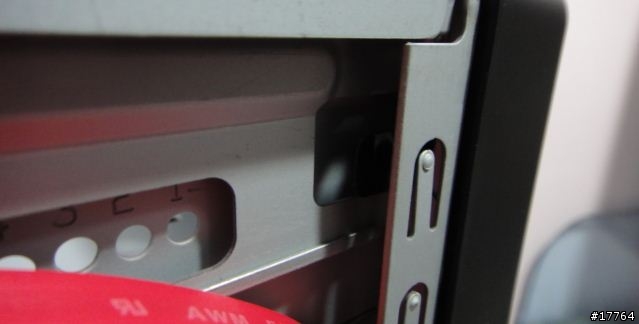

機蓋很多細節部份特別修邊 有效防止組裝割傷手

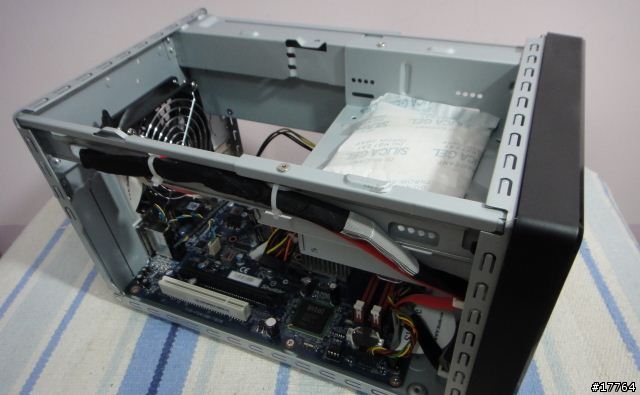

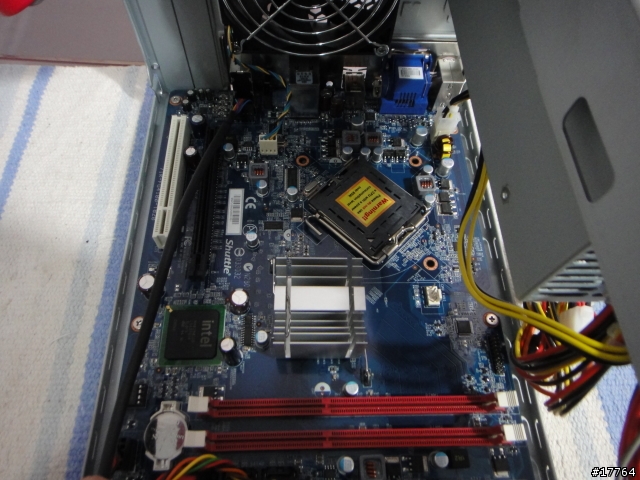

打開後 就能看到主機版

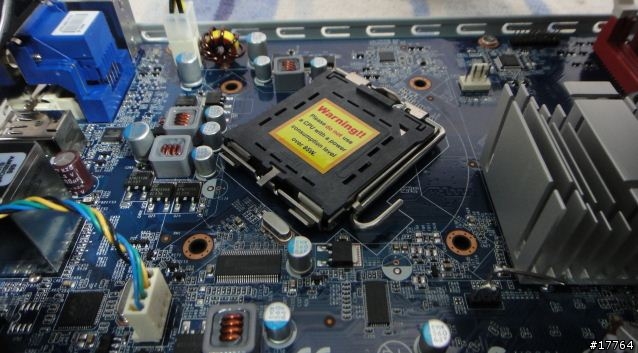

安裝處理器周遭全採用固態電容

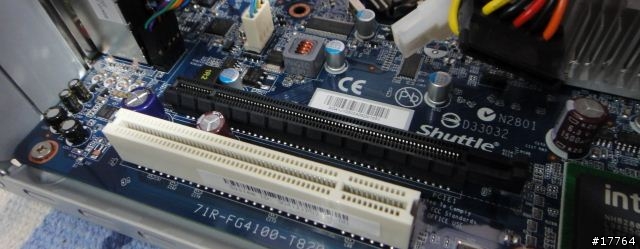

PCI-E & PCI

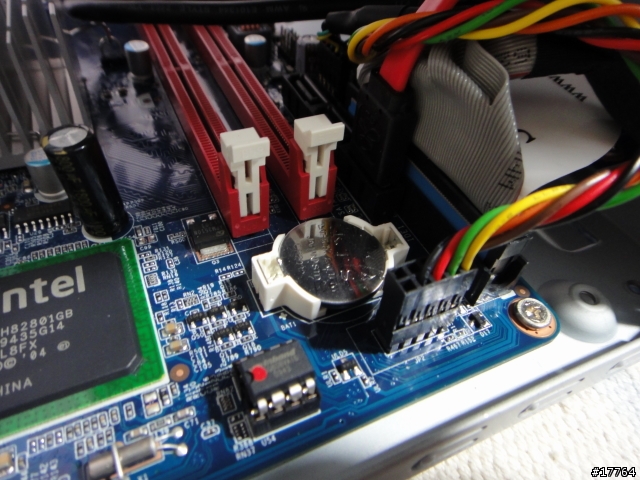

替換記憶BIOS電池也很容易

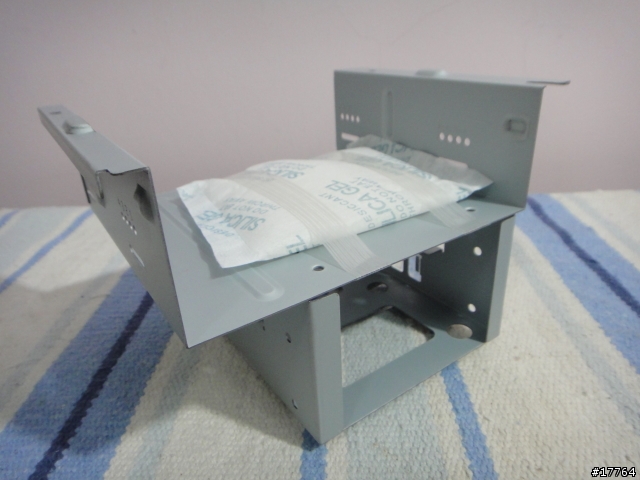

安裝硬碟前需移除硬碟架
最大可支援到4樣裝置(SATAx3 IDEx1)
此機殼還可對應Atom迷你主機版(Mini-ITX)置換(17 x 17公分 或 6.7 x 6.7英吋)提供使用者未來升級或降級更多元的選擇。

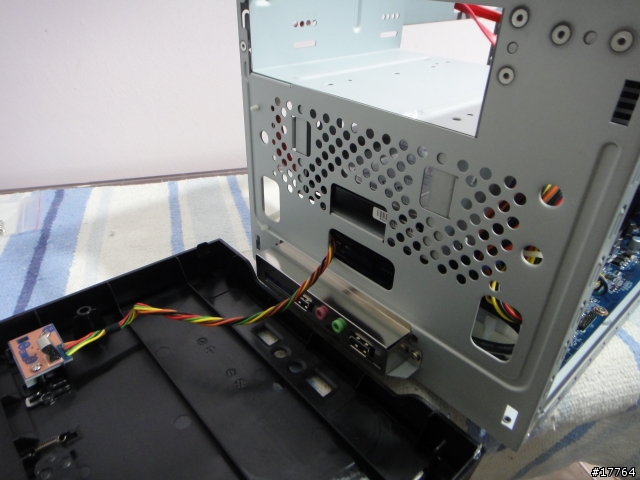

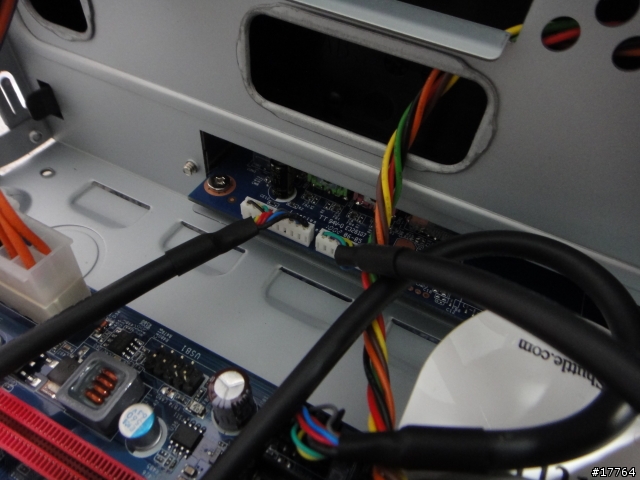

面版連接線

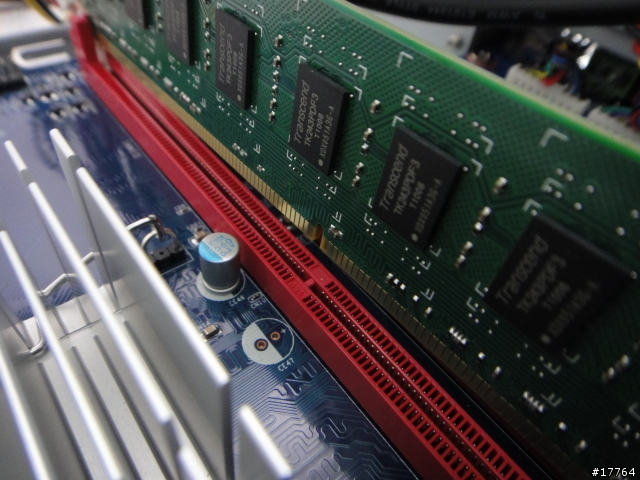

支援目前最新一代具有高速、寬頻及低耗電量特色的DDR3記憶體模組

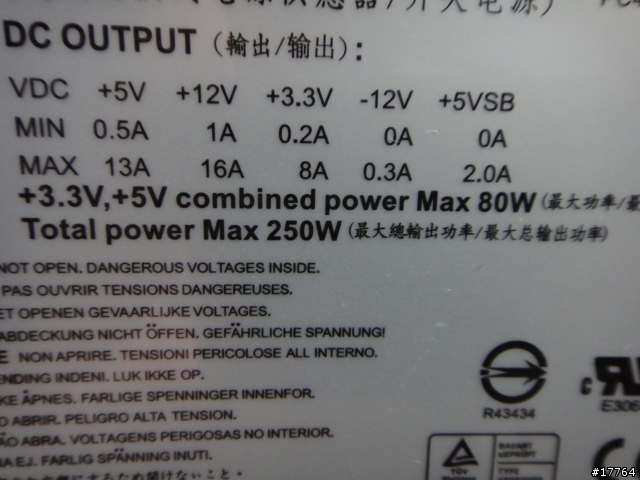

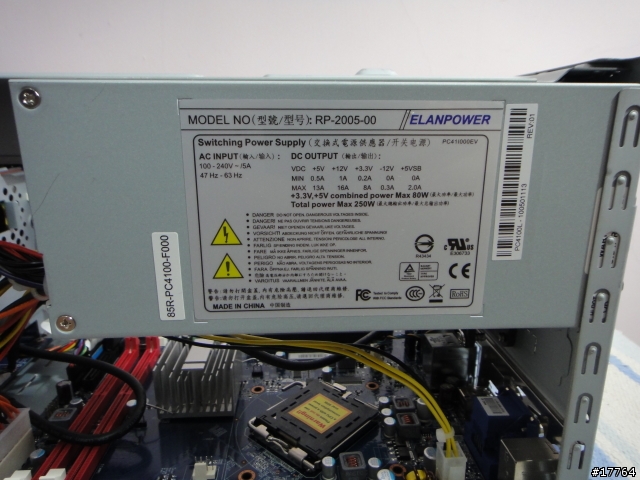

此外新的機殼設計將內部空間加大 未來也能提供容納浩鑫250瓦至500瓦的電源供應器，滿足使用者需求

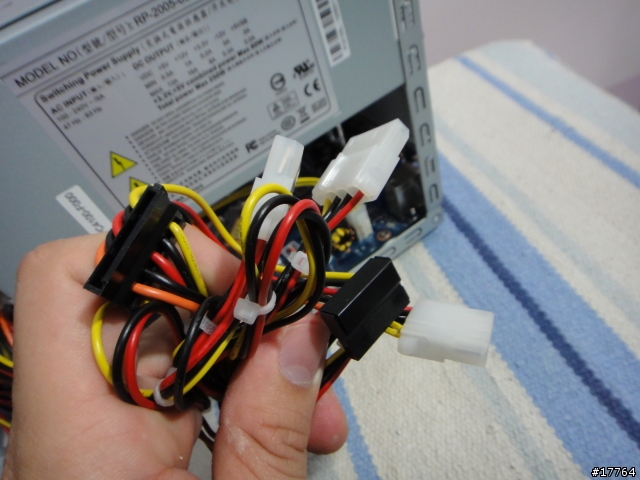

提供4組大4P及兩組SATA電源

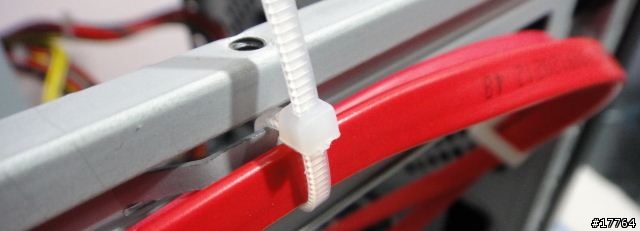

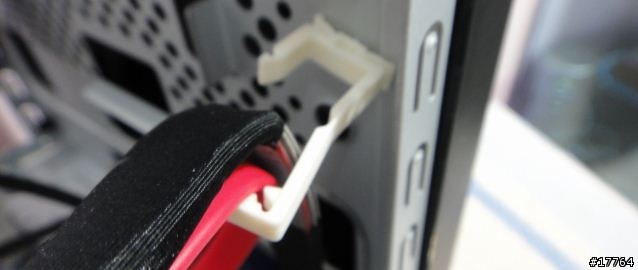

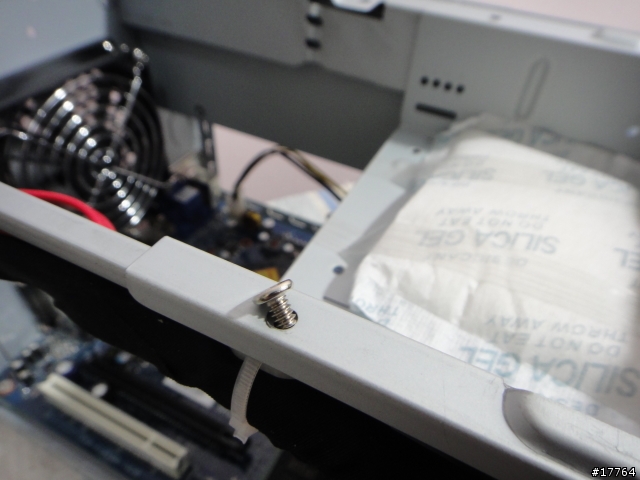

機箱的內部部線 利用束帶固定 美觀又能兼固空氣對流

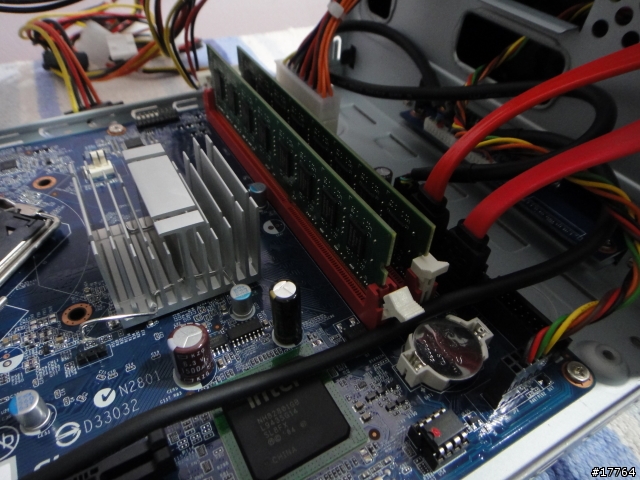

記憶體的安裝 只要對好缺角兩手往下壓即可

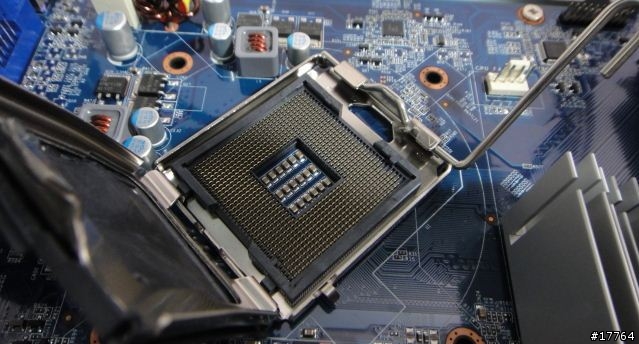

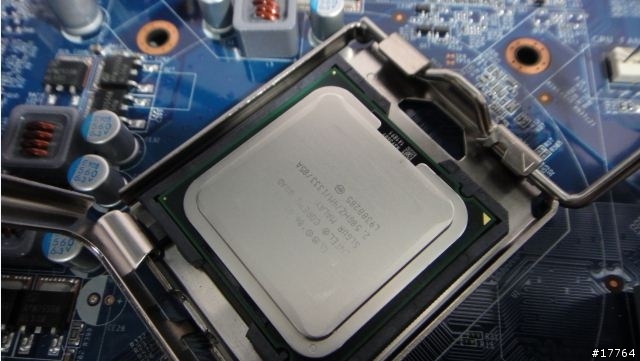

處理器部份只需留意三角型 缺角對好

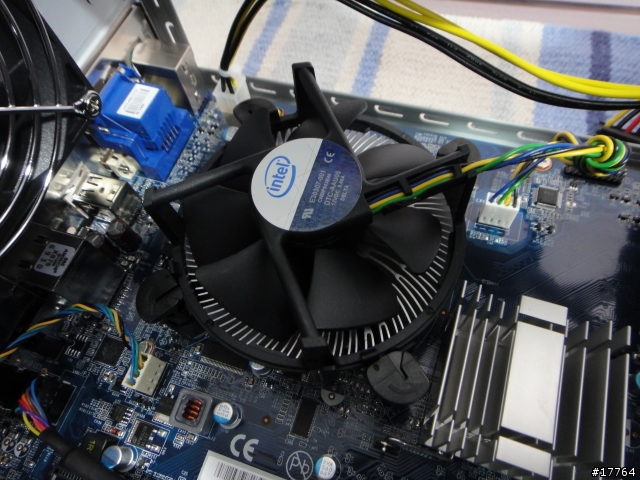

新一代散熱器非常的輕巧安裝容易

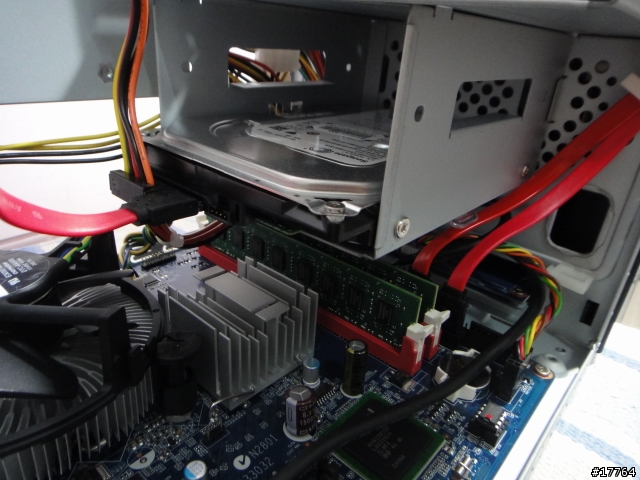

鎖上硬碟

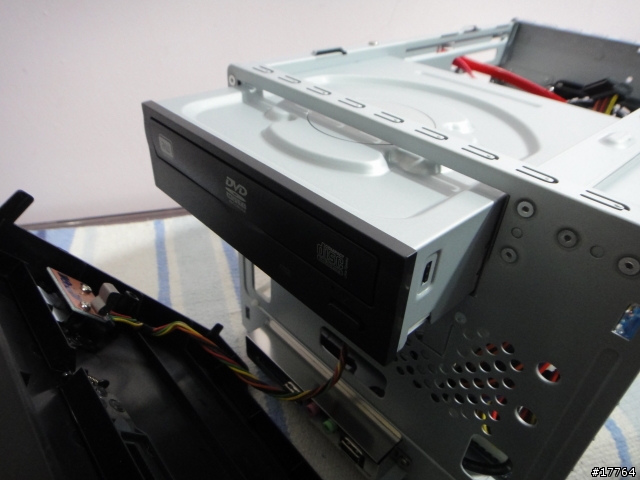

安裝光碟機前 先拆除面蓋

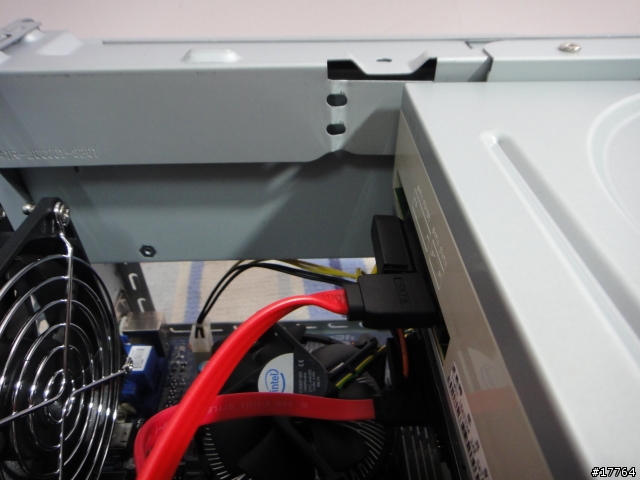

接上電源及SATA排線

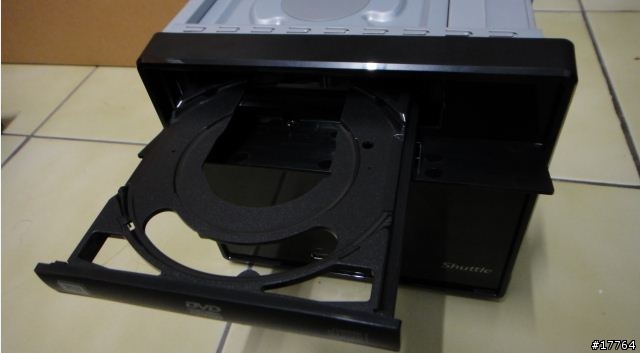

隱藏式光碟機外蓋 只在你需要的時候出現

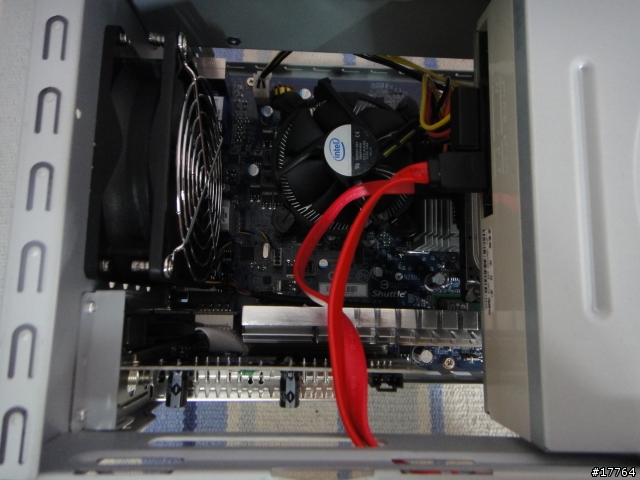

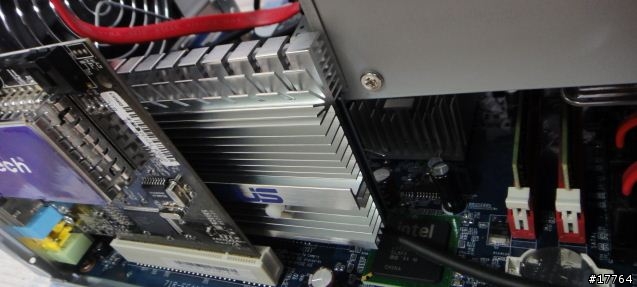

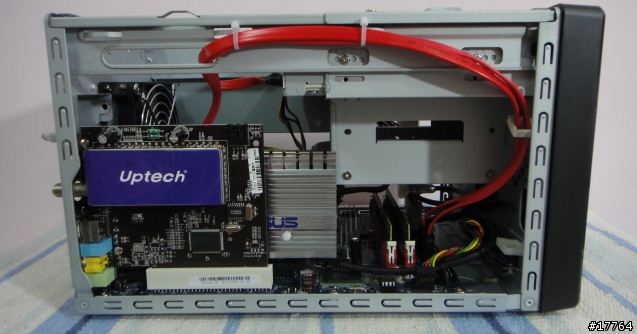

如有需求也可安裝獨立顯示卡及電視卡
個人習慣都會挑一些靜音版顯示卡(沒有風扇)
放在桌上使用才不會太吵

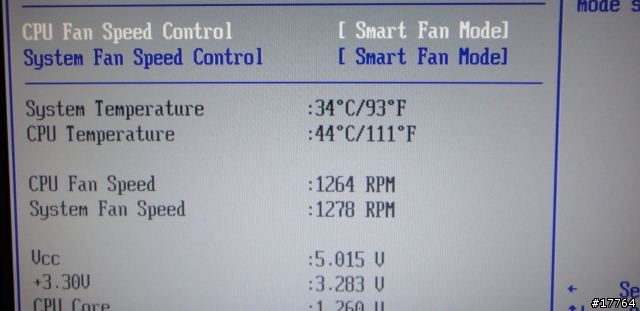

測試處理器為Q8300 開機溫度44度
現在的生活 電腦已是不可缺少的家電 但過去對主機要印象 通常都是很大台
每次為了橋出一個空間 總是傷透腦筋 但有了浩鑫迷你電腦 能讓你空出更多的位置
發揮更多想像力
規格說明
款式 Shuttle Form Factor / Support mini-ITX also
中央處理器 Intel Core 2 Quad、 Core 2 Duo,Dual-Core,Celeron 400 serial support
FSB 800/1066/1333*MHz support
晶片組 Intel G41 + ICH7
記憶體 2 x 240 pin DDR3 DIMM slots,4GB per DIMM (Max 8GB)
Dual Channel DDR3 800/1066
顯示介面 Built-in Intel Intel X4500
DirectX 10 Support
DVI resolution 2048 x 1526
音效介面 IDT 92HD89C
5.1 channel High Definition Audio
網路介面 Marvell 88E8057
IEEE 802.3u 100Base-T specification revision 1.0
100Mb/s and 1Gb/s operation
Support Wake-On-LAN function
儲存介面 (3) 3.0Gb/s bandwidth SATA II
(1) Ultra DMA/100 IDE channel
ONBOARD CONNECTORS (3) SATA connectors
(1) ATA100 bus IDE connector
(2) 1x5 pin USB 2.0 header
(2) Serial Port Header
(1) ATX main power connector
(1) ATX 12V power connector
(2) set 4pin fan connectors
前面板 (2) USB 2.0 ports
(1) Microphone-In
(1) Earphone-Out
Power-On button
Power LED
HDD LED
後面板 (1) PCI-E x16 slot
(1) PCI slot
(1) RJ45 Gigabit LAN port
(1) D-sub VGA port
(1) DVI-D VGA port
(4) USB 2.0 ports
(1) PS/2 keyboard port
(1) PS/2 mouse port
(1) Line in port
(1) Line out port
(1) MIC in port
(1) Clear CMOS button
(2) Wireless Antenna fixture
磁碟機擴充槽 (2) 3.5' bay
(1) 5.25' bay
尺寸 325(L) x 215(W) x 190(H) mm
電源供應器 250W
Input:100-240V AC
周邊配備 XPC Multilanguage Quick User Guide
XPC CD Driver (XP and Vista 32 / 64 bit and Win7 32/ 64 bit)
1* Power cord
1* IDE cable (pre-install)
1* SATA cable (pre-install)
1* 4 pin to SATA power cable
Screws
