旁邊放一個USB 慢轉速風扇 吹風，不到五分鐘，
溫度立馬下降20度左右...
今天沒上班，遠端連到這台電腦，發現光是主機板溫度
竟然下降了 46度 (92度 => 46度).....
這不禁讓我懷疑，小主機周邊的黑色過濾網的表面
是否有貼透明膜忘記撕掉?
否則為何 小主機封蓋時，主板溫度接近或是超過100度?
現在拆蓋用風吹，主板溫度 只有 46度
其他周邊配件溫度更不用說，都降下來了...

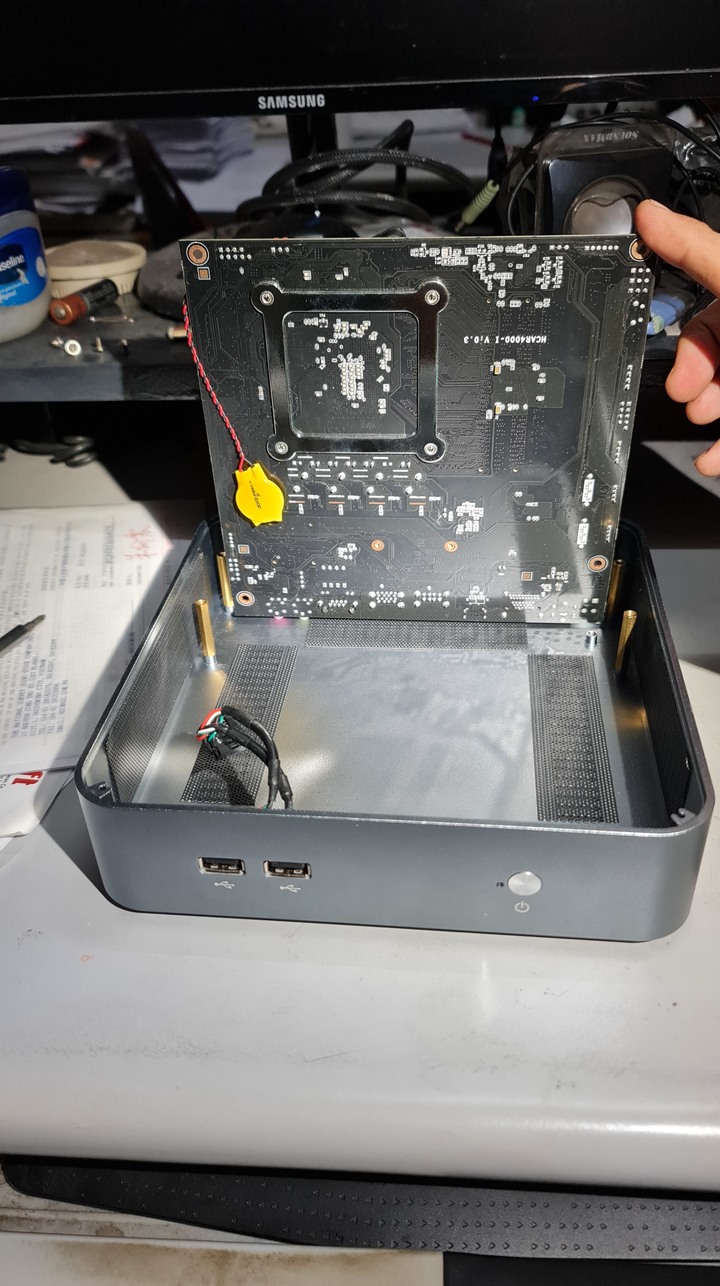

下圖相片 是以前剛收到機器時， 拆解拍照記錄的...
3mm、0.3mm、0.5mm ，做三片可以自由搭配，三片60元還能接受。
給廠商詳細尺寸，廠商會先報價，你同意廠商馬上出圖給你確認，繪圖也很快三分鐘內。確認OK馬上做，整個過程很快當天出貨。

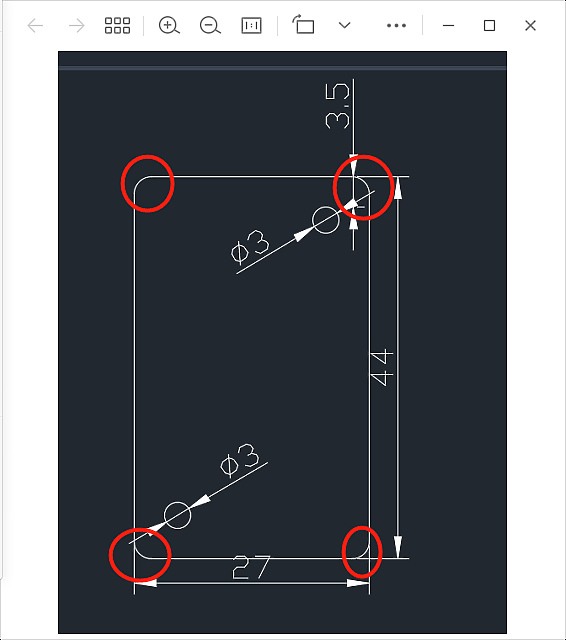

我是手繪的圖，尺寸標一標丟給廠商去畫圖。孔的中心點位置要量測準確。
尺寸孔位非常準，一點誤差都沒有，表示我量測沒問題。
沉頭螺絲孔，要自己擴孔，雷射只能打通孔。

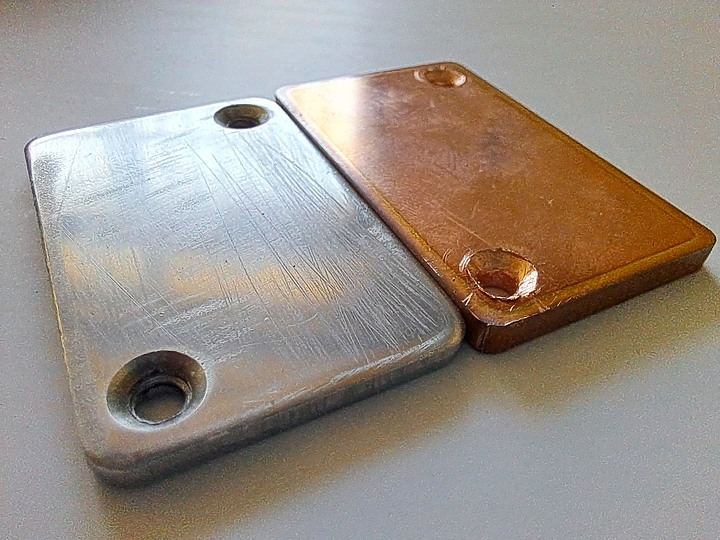

原廠鋁導熱塊厚度2.65mm
自己拋光，能用就行了，孔打得很醜
廠商原本的螺絲太短，會鎖不到，要換長一點的螺絲。
最後使用0.3mm疊上去。
跟我當初猜想的一樣，對於溫度來說沒有差別。

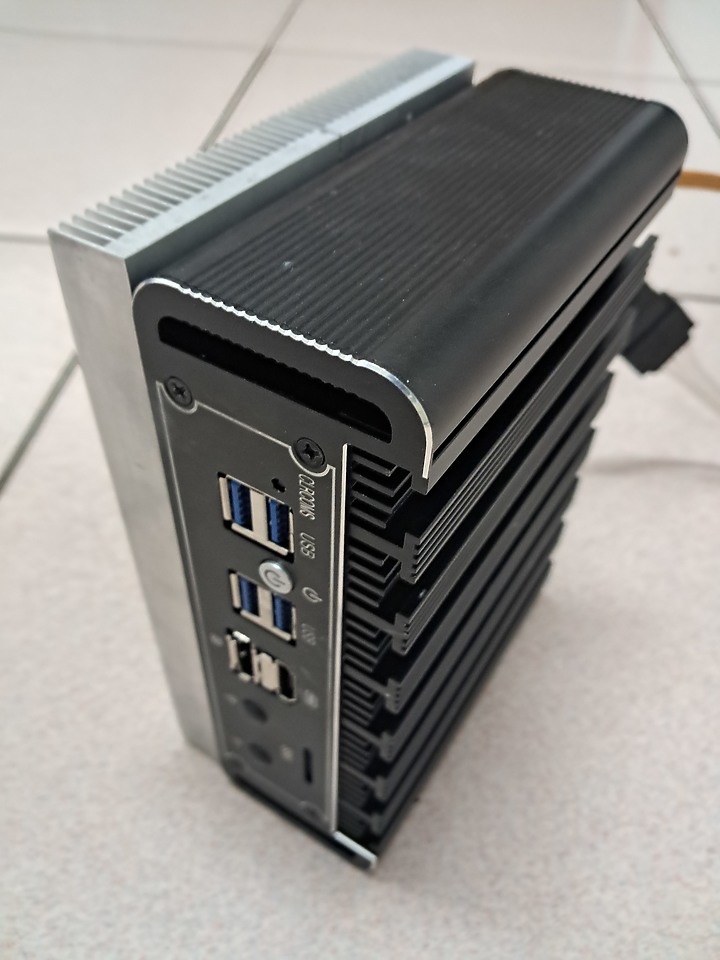

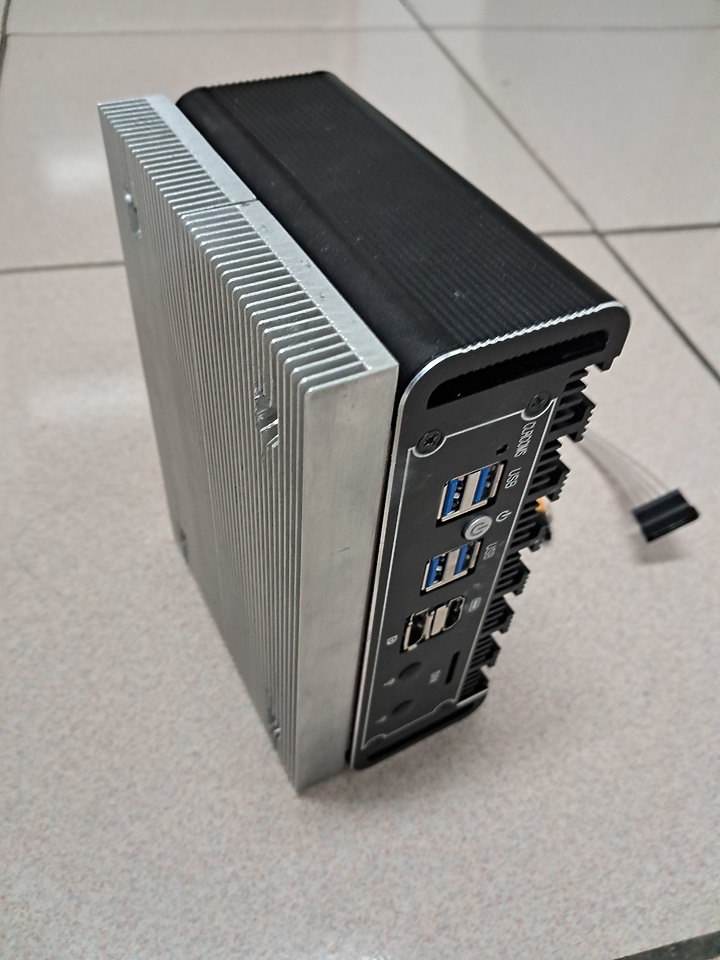

直立擺放比較不占空間。
整機重量超過三公斤，很重
這樣改值得嗎? 純粹就是愛折騰，好玩而已，當然是不值得，花錢又花時間，一堆手工。
如果要裝高速M2 SSD ，也可以將SSD熱傳到底殼，解決SSD散熱的問題。

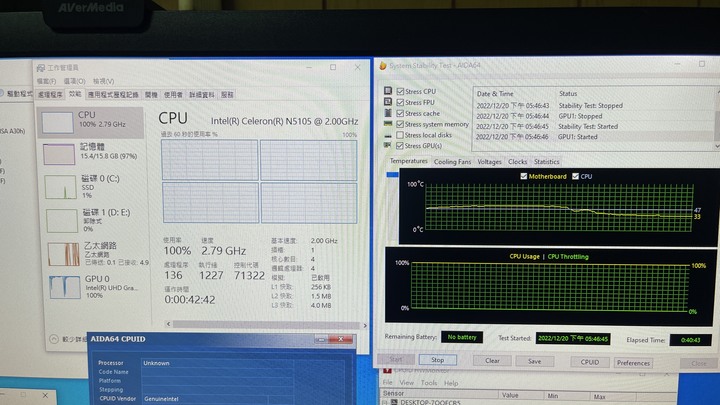

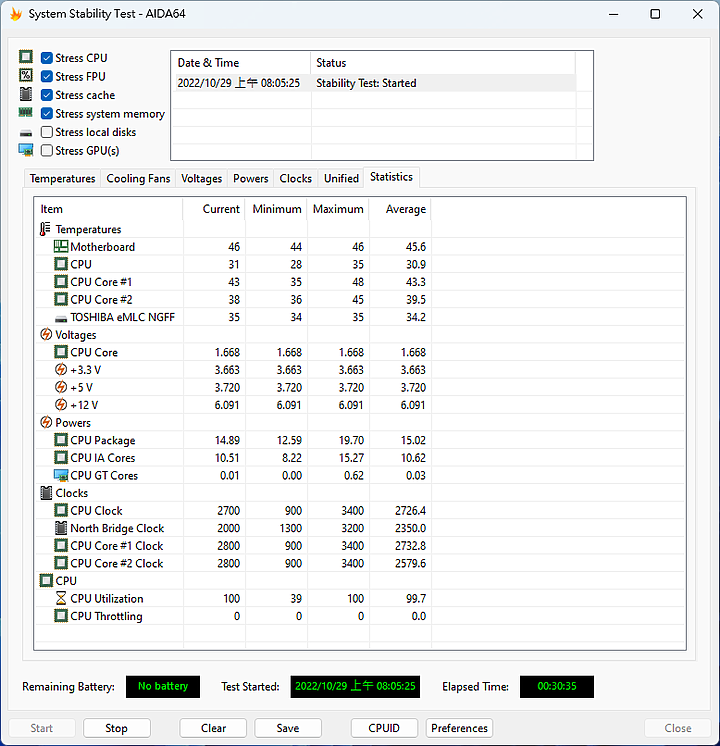

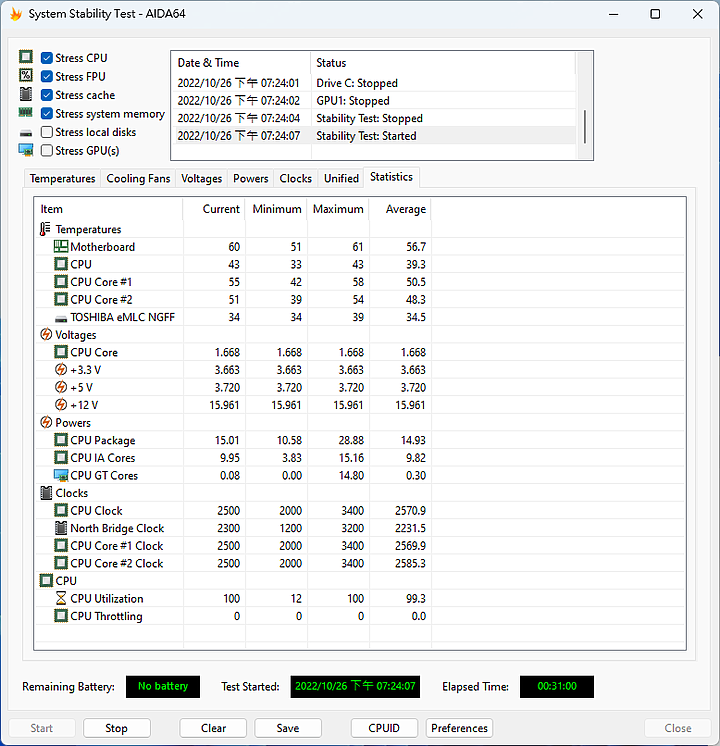

無風扇WINDOWS 11 燒機
室溫26度，這溫度表現還能接受
主機板最高61度、CPU最高瞬間58度很短暫。
燒機功耗32.74W
滿載五六十度的機殼摸起來還是蠻燙的，實在是不適合無風扇。
不過這溫度可以無風扇使用，是沒有問題的，機殼上加個風扇會更好，也是免清灰，溫度越低壽命越長。

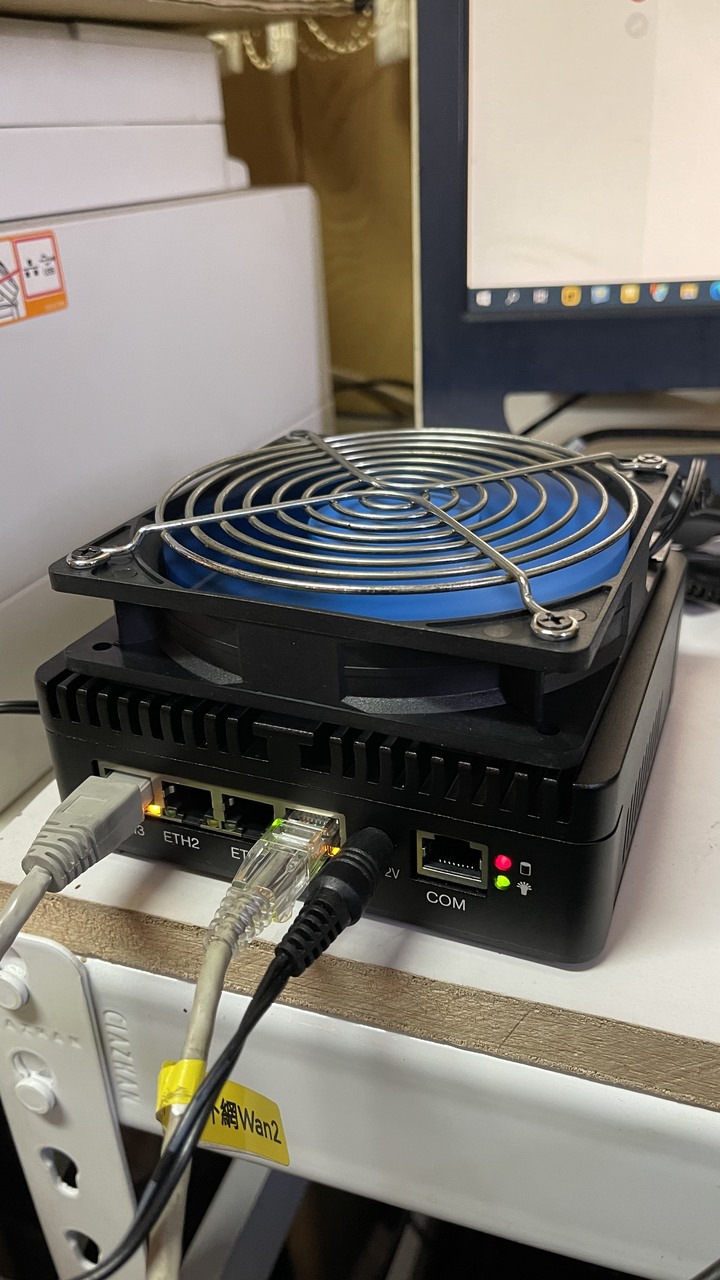

外加風扇待機上網使用溫度
有風扇燒機，主機板溫度不再高溫，整體溫度非常不錯，燒機同時還能夠開網頁都很順
這溫度非常不錯
很明顯與上面無風扇燒機測試比較，當溫度較低時，CPU的頻率降頻幅度較小，速度較快

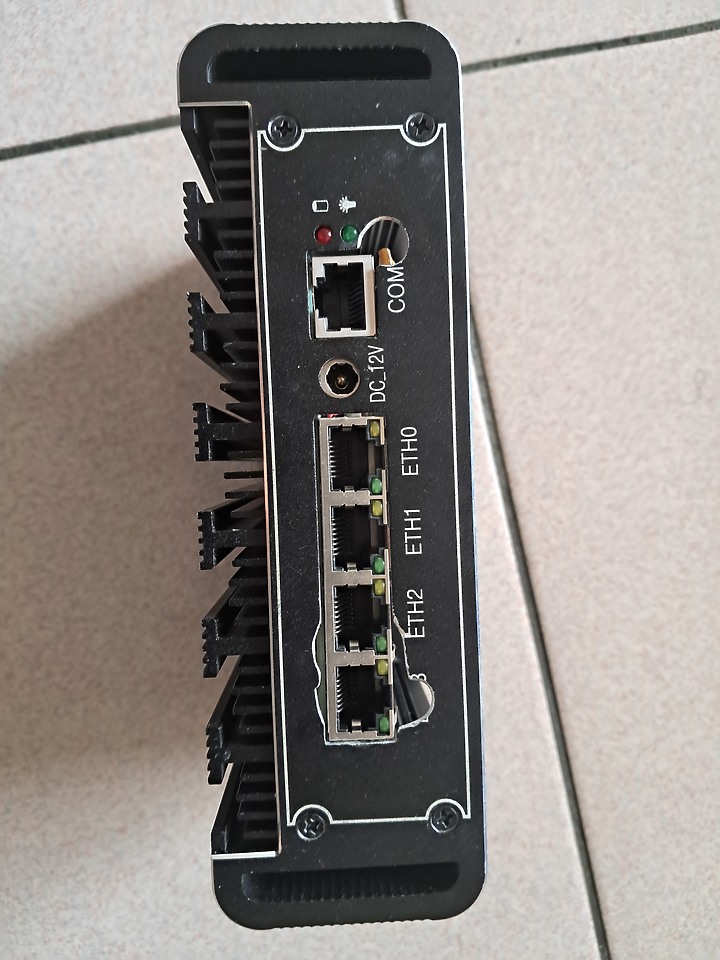

我是拿來當路由器

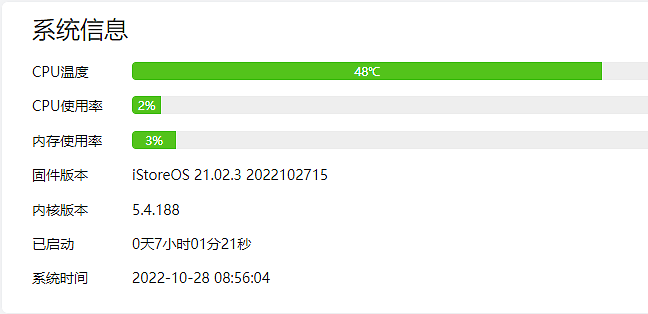

室溫26度，路由器加跑BT 無風扇 運行7小時，溫度48度。整個外殼摸起來有點熱，還是建議加個風扇會比較好。

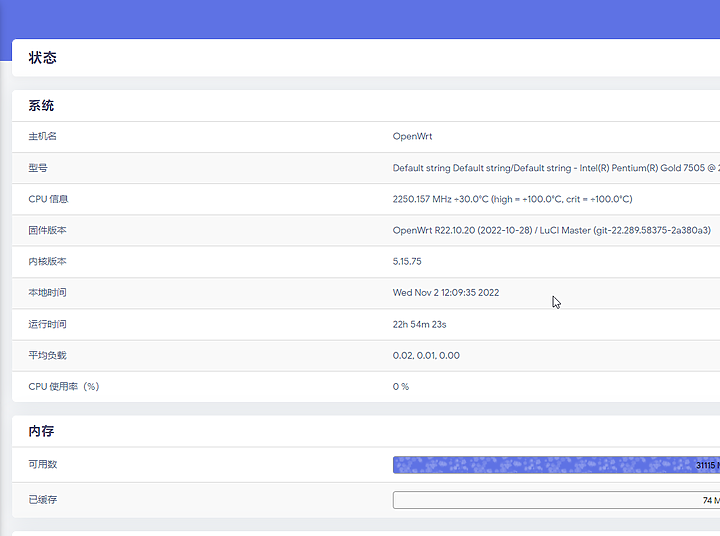

不同人編譯的OPENWRT溫度有差異，這套溫度比較高一點。
加了風扇的溫度是35度，這樣的溫度非常舒服，主板的熱也傳導致外殼，避免在機殼內悶燒。
對比之前用的ASUS AX11000來說，穩定度，自由度，BT速度，各方面表現都超越了。
前一陣子使用超過三年的 AX11000 突然間就掛了無法開機，剛好過保固，也不想花錢修了。

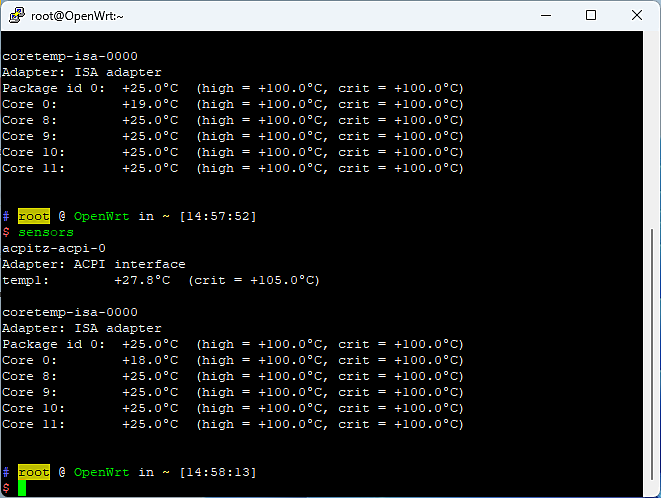

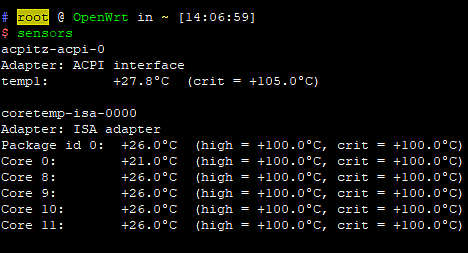

換一個別人編譯的OPENWRT，30度而已

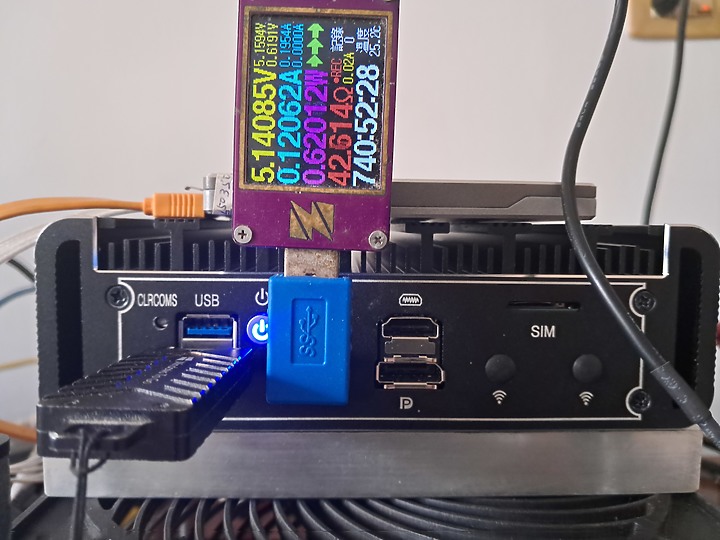

風扇耗電0.6W

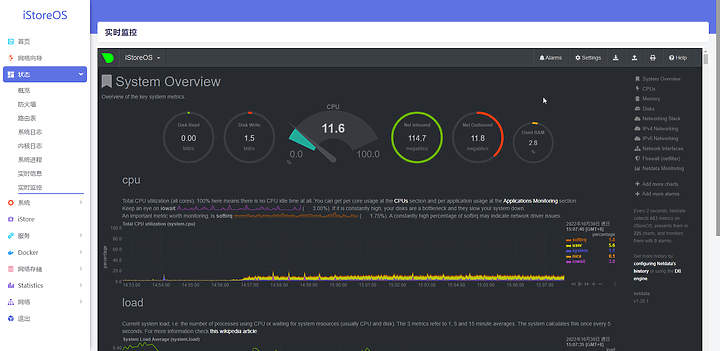

BT滿速下載，CPU使用率10%左右
開啟10GB記憶體當作BT磁碟快取

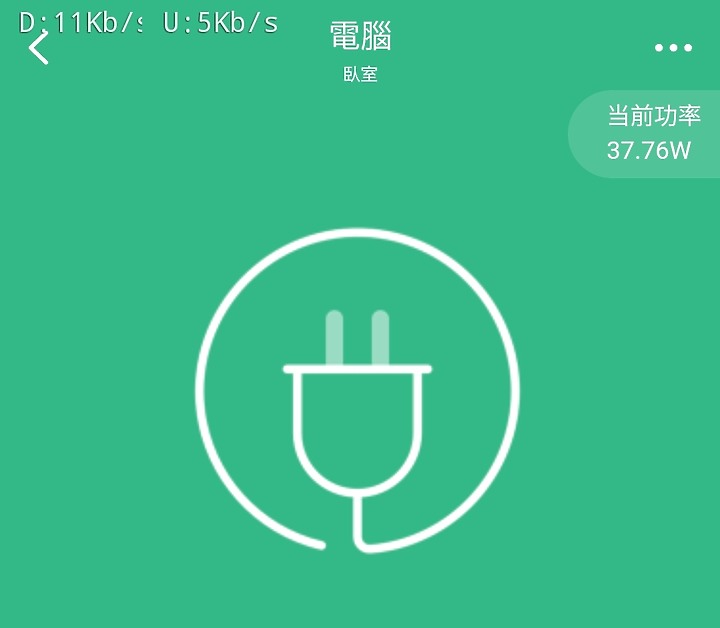

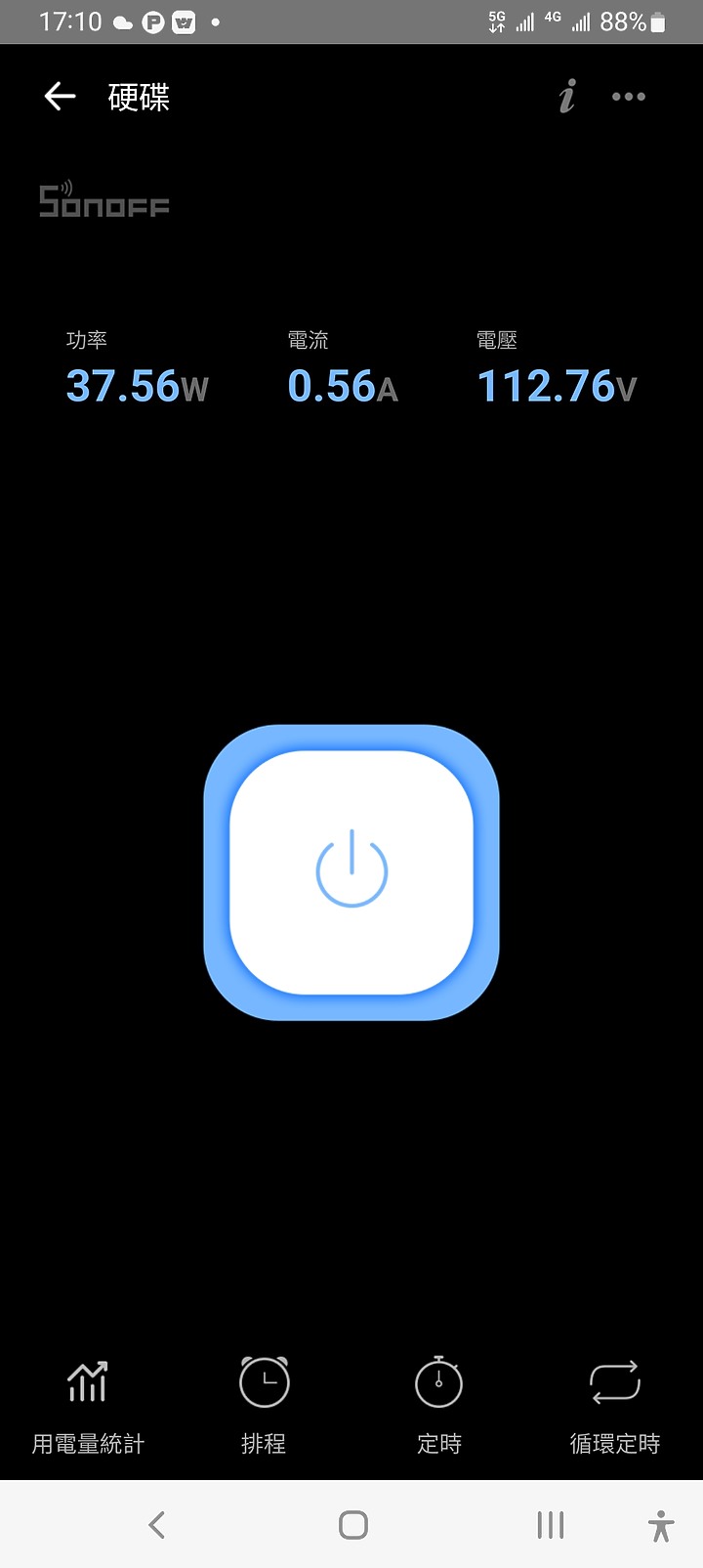

用電歷史
這類 J、N、G 低工耗CPU，效能真的就是文書機而已，多工都很慘。
如果真的要玩虛擬機，建議至少使用I5的CPU。
當CPU在滿載的時候，CPU會降頻跑。這類低功耗CPU隨便執行一些程式CPU很容易就100%，解鎖以後整個系統會非常順暢。

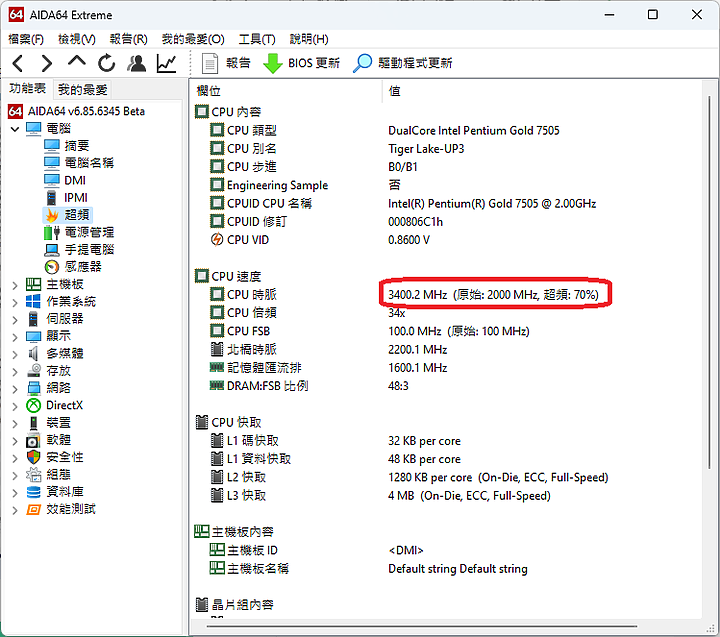

G7505 CPU 最大睿頻 3.4GHz ，滿載時CPU會降頻至 2.5~2.7 GHz 之間運行(溫度越高降頻幅度越大)，所以滿載使用時會覺得有點卡頓，修改後即使滿載CPU也會以接近最大的頻率運行，降頻的幅度非常小。
滿載時會損失約20%的效能。

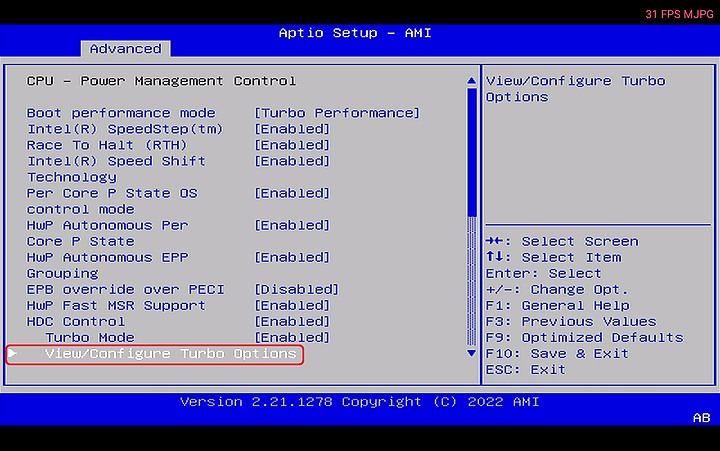

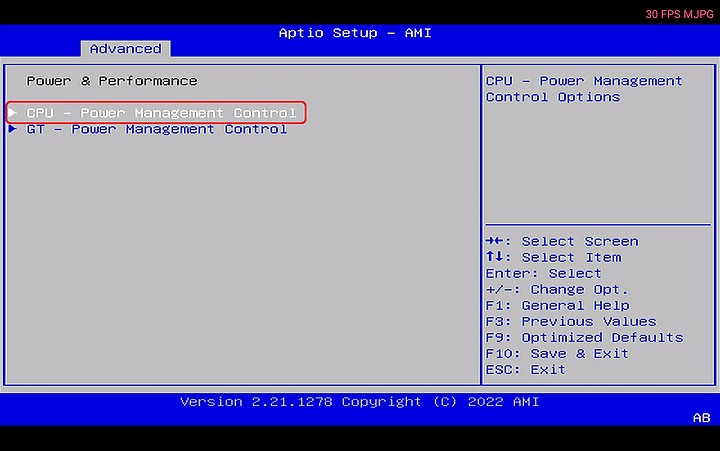

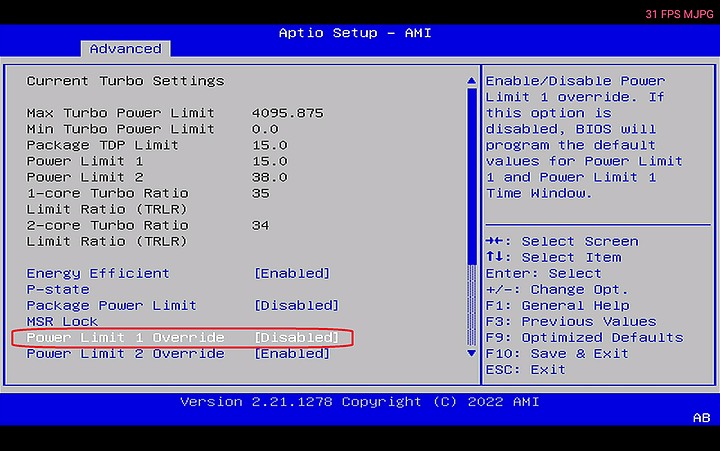

原廠預設 TDP 15W ，可以進BIOS修改 CPU的功耗牆。

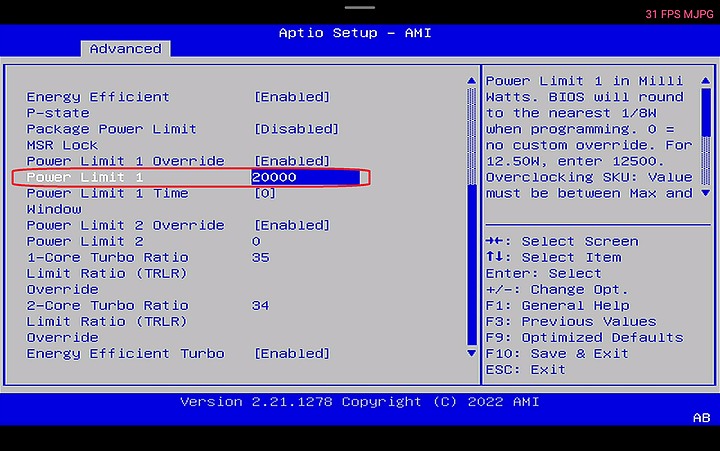

將Power Limit 1 Override Enabled 打開
修改Power Limit 1，我是修改成21000=21W
儲存後重開機

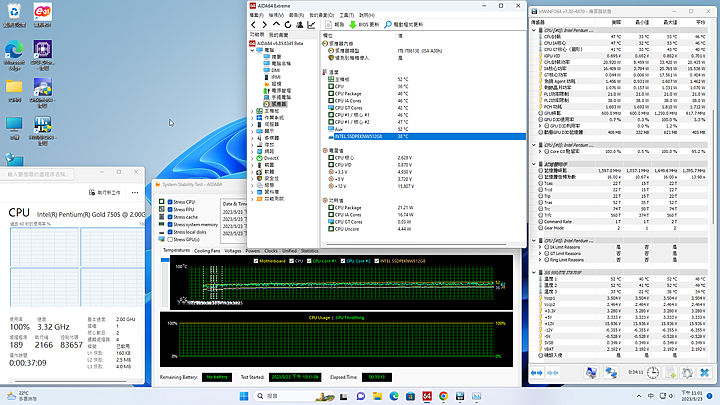

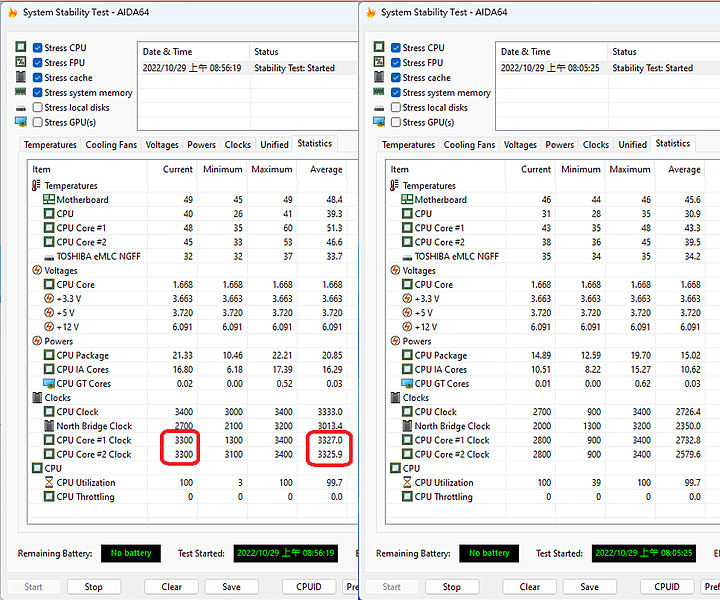

燒機穩定性測試，CPU的頻率非常穩定，不會像上面的燒機起伏很大
溫度雖然有提高，但是還在容許範圍內，穩定性沒問題

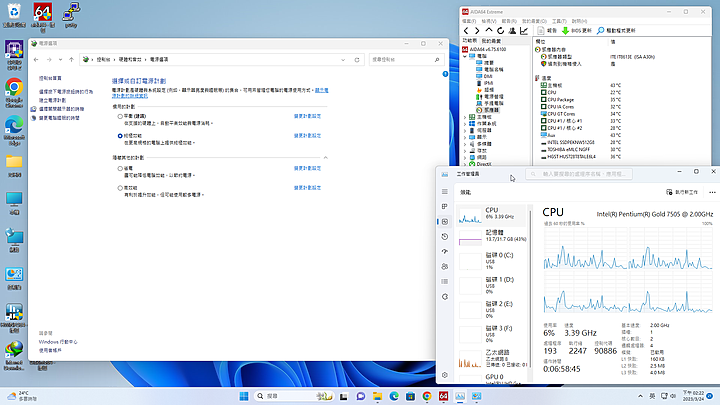

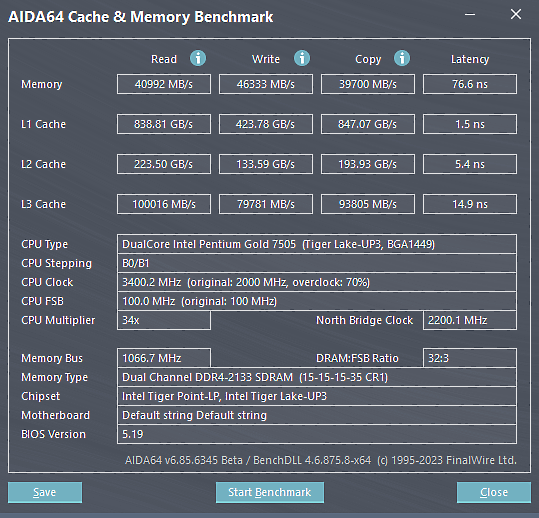

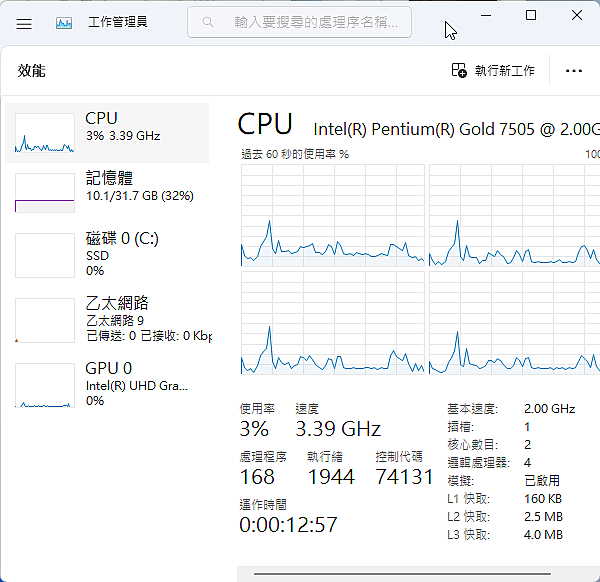

CPU 頻率即使滿載也維持著3.3GHz的頻率，完全發揮CPU的效能。改完CP值又提升了。
使用起來非常順暢差距明顯，連開機都明顯變快了。
主機板溫度 49度，CPU最大瞬間溫度60瞬間就降下來，整體溫度上升的不多，可以放心使用。
燒機功耗增加5W，雖然功耗增加了，這樣的投資很值得。讓你油門全開也不會軟腳。
拿來當作HTPC撥放器，順暢好用，加個5V風扇安靜，溫度很低。
當作文書上網追劇很適合，順暢一點都不卡，多開一堆網頁也沒問題，各種格式影片都能順暢撥放。
解除功耗牆，CPU全時維持 3.39GHZ運行，很順，不過這塊主機板設計有問題溫度高於CPU，不推。

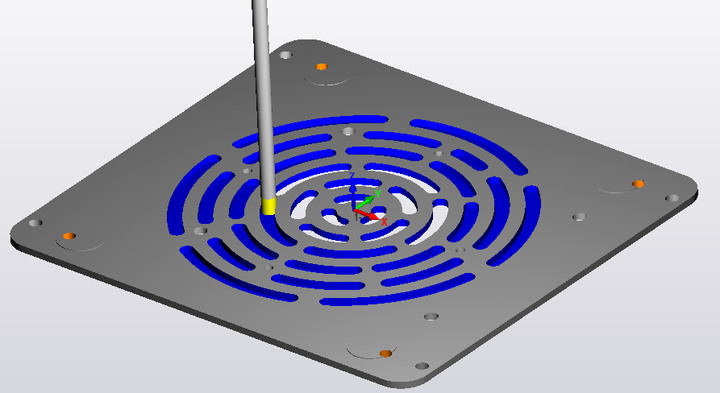

於是就啟動DIY自己把底板開槽,自行抓圖然後轉CAM上CNC加工

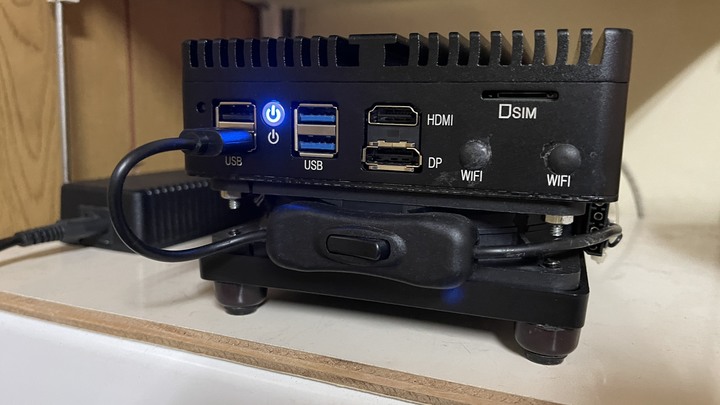

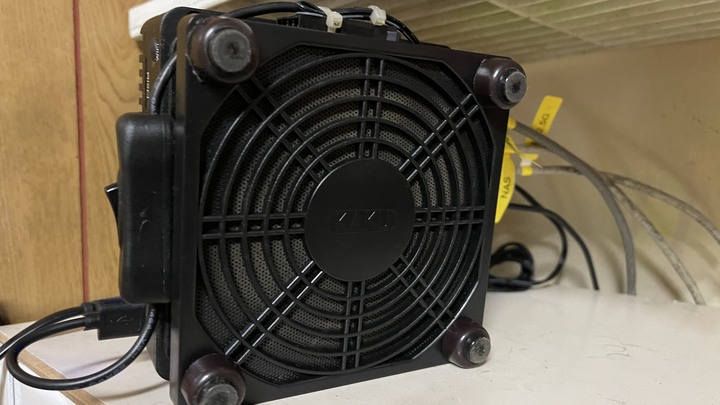

然後風扇加上過濾網與底座,這樣由下往上吹,能同時對供電模組與SSD散熱,也能對CPU降溫!
過濾網放最下面我覺得風量最大,也能有效過濾一些毛屑,但是一段時間也是要用風槍清一下灰塵

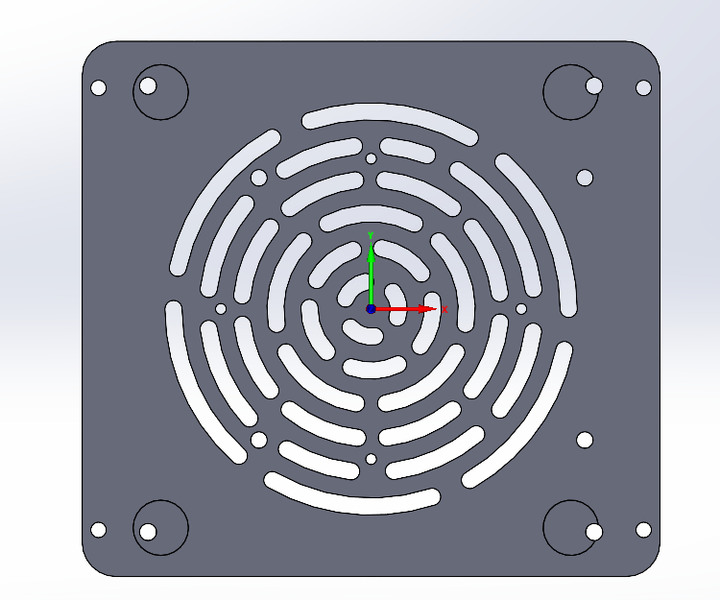

原本的底板只有一些預留2.5" SSD螺絲孔位,所以自己設計了風扇孔
主機目前運行中懶得關機拆開拍照了,底板的開槽就如圖所示

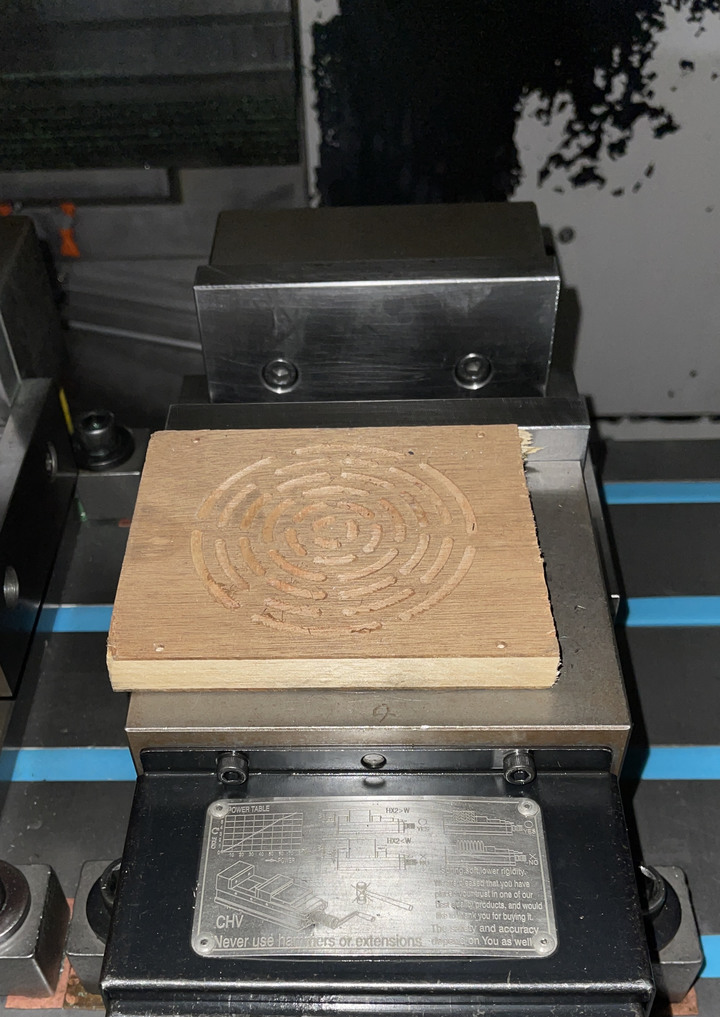

將底板用快速夾,夾上木板後直接上虎鉗夾持加工!

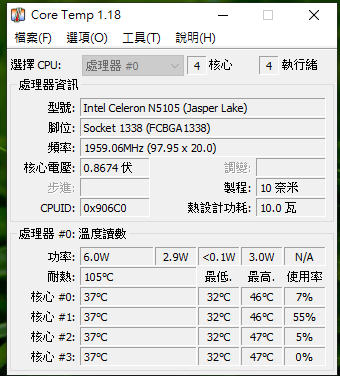

室溫大約22度,主機再windows待機狀態下大約3X幾度

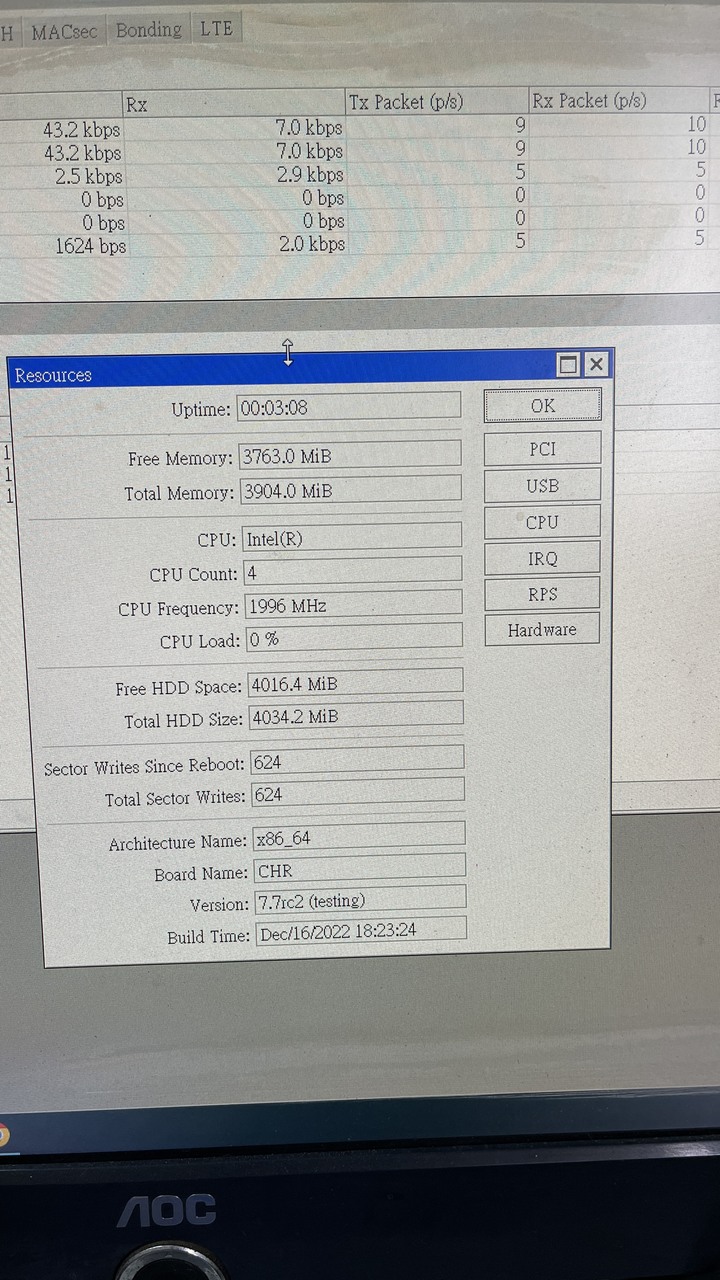

買回來到現在折騰了蠻多系統,目前用windows的hyper-v穩定運行ROS跟一些虛擬機服務一陣子了

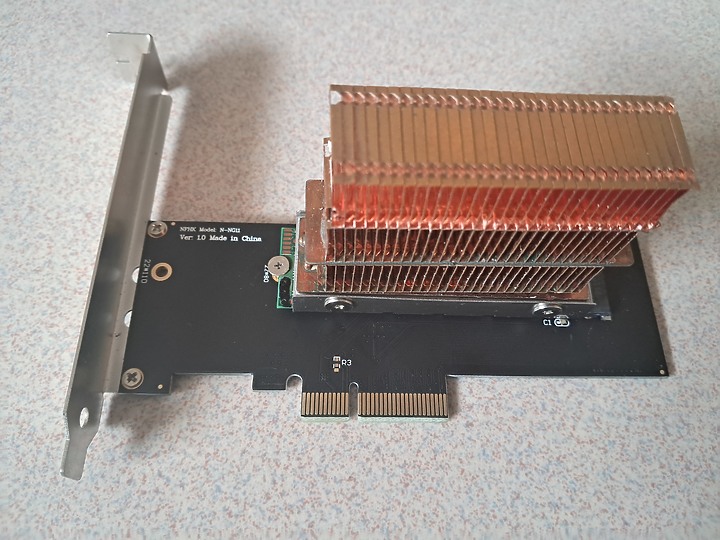

自製SSD散熱器
1mm厚的硅膠墊
室溫28度，燒雞30分鐘，SSD最高38度，CPU最高53度，整機功耗37~38W

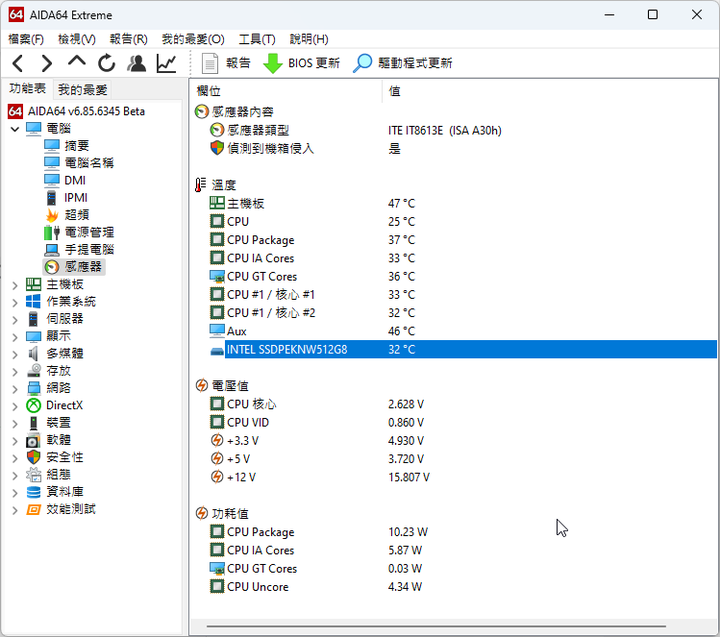

日常一般使用，SSD 32度，CPU溫度也很低，解決這類小主機安裝M2高溫的問題
超頻使用，CPU頻率全時3.39，穩定度沒問題，使用沒有任何異常，速度非常快，缺點就是功耗比沒超頻多個5W
這類低功耗小主機，看似性能不錯，但是CPU只要滿載，就會降頻，導致性能損失20~30%。
超頻是讓降頻的幅度不要這麼大，性能損失小一點。

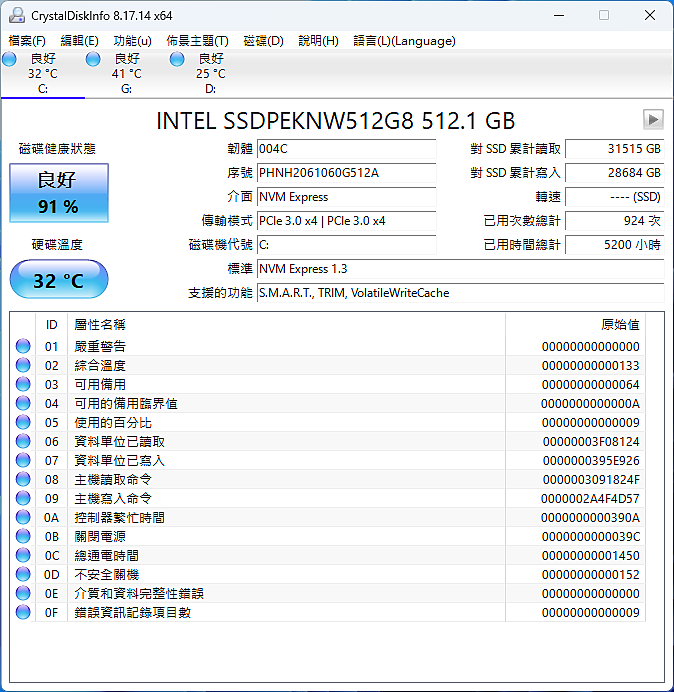

I225-V 升級到最新韌體
i225-V / i225-LM斷網救星，新版NVM韌體 v1.89

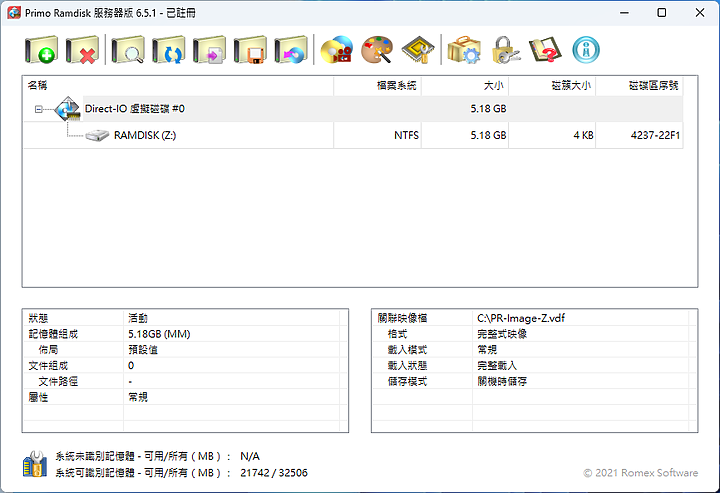

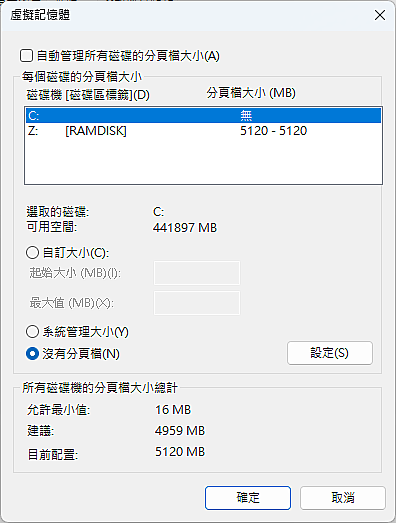

設了5GB RAMDISK ，用來放分頁檔，開啟程式或是網頁，速度更快，這個方法明顯有效提高反應速度。
廠家如果做工好一點，CP值是贏過N100，整體效能也比N100好。
我這台是初版，做工比較粗糙，後面應該有改善。
主機板的用料不如暢網，畢竟一分錢一分貨。主機板設計不好，電感溫度太高，USB沒有3.2GEN2 10GB。
BIOS沒鎖。
日常一般使用順暢度完全不輸我另一台AMD5900HX。
燒雞溫度低於5900HX的待機溫度，溫度天差地別，5900HX日常一般使用CPU就六七十度飄，散熱器實在是太小了。暢網N100有使用者反應使用WIN11，卡頓。
