近日為了實驗server 2012與某些公司需要的軟體與服務
所以進了一台小Server來跑
廠商上架前抓來拍幾張與各位分享
--------------------
機器型號是 ASUS RS700-E7/RS4
這是一台雙cpu , 4顆3.5吋硬碟 , 高度1U的標準機架伺服器
（至於序號什麼的 , 不遮也無所謂 , 反正保固是照合約書既載的走 , 總不會有人那麼無聊拿序號去註冊吧.）
1.開箱
標準size , 光碟片給各位量個長度
2.正面長這樣 [圖片來源為asus網站]
這張圖示是RS4機種 , 另有使用2.5吋硬碟的RS8機種

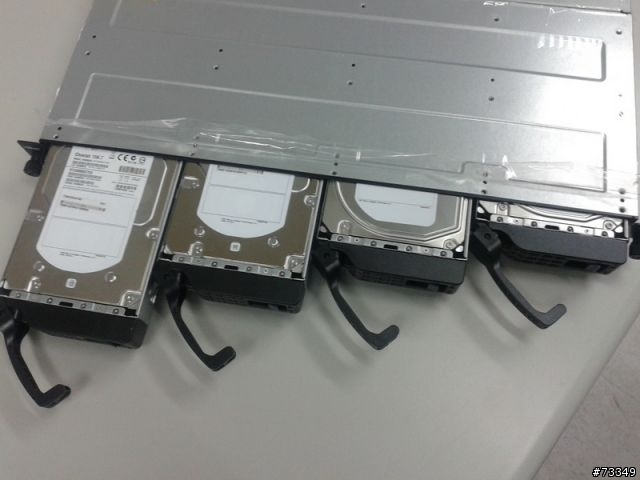

3.標準3.5吋硬碟 x4
正面熱抽換式HDD Tray 任一故障可不關機直接抽替 (如果你有作Raid 1以上)

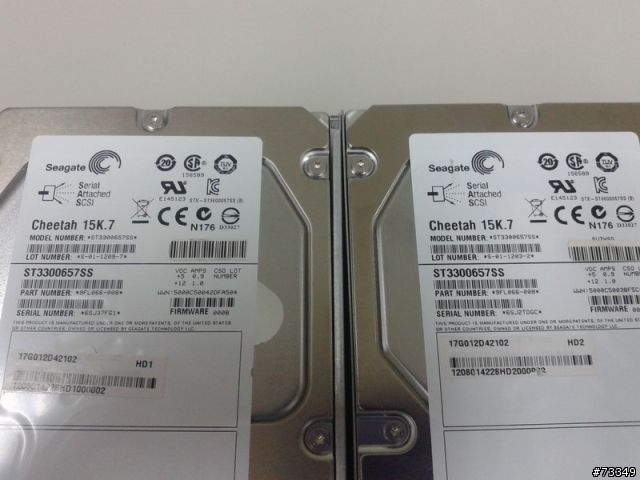

4.左側 Segate Cheetah 15K.7 SAS 300G
S牌的 SAS硬碟 轉速是1萬5千轉 容量300G 介面是SAS2
很重 , 非常重 , 拿在手還會有點重手的感覺 , 回頭在去拿家用SATA硬碟你可能會開始狐疑到底料都偷到哪去了.

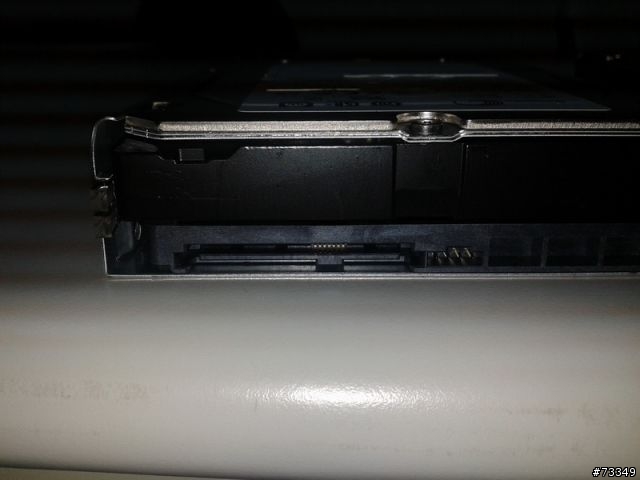

5.驗明正身 SAS介面
訊號跟電源是連在一起的 , 連接處上層比SATA多了一排金屬接點

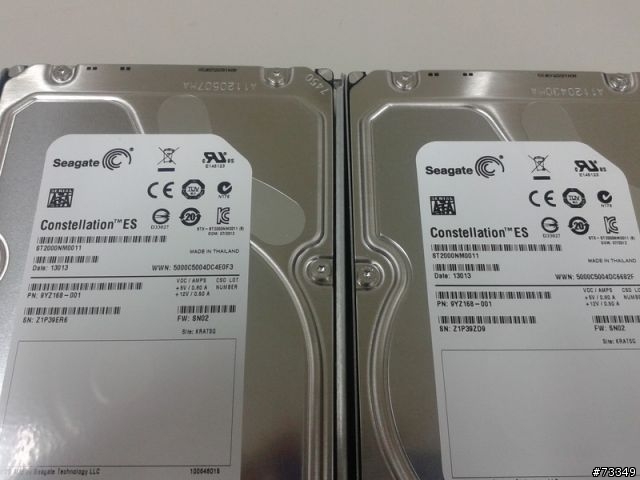

6.右側 Seagate Constellation ES 7200rpm sata 2TB
S牌的 正ES 企業級硬碟 , 可不是CPU那種ES
還是一樣很重 , 非常重 ,2顆ES或許可以抵上3顆家用HDD

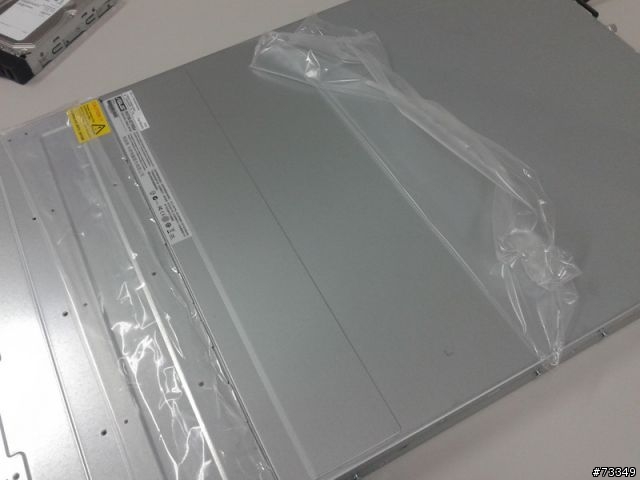

7.拆靜電膜
新機外殼都有靜電保護膜 , 上機前一定要拆除 , 避免散熱不良
8.肚內全貌
整個1U的架構就是這樣 乾乾淨淨一目了然
最前方金屬遮片下的就是HDD Tray 後方緊接著一整排的散熱風扇 , 風扇後方緊接著RAM和CPU
,左上方是Power 中間與右方就是主機板匯流排與晶片組.
這款機器算是編排還不是很緊密的類型. 不過他有個設計還不錯 , 稍後會提到.
9.系統排風扇一角
整組機器都靠這一排抽送風散熱 , 風量可不是蓋的 , 冷機開機時自我檢測那一段時間聲音猶如747起飛般的狂爆 , 如果你的座位在這台機器旁邊 , 可能一天就需要看耳鼻喉科了.

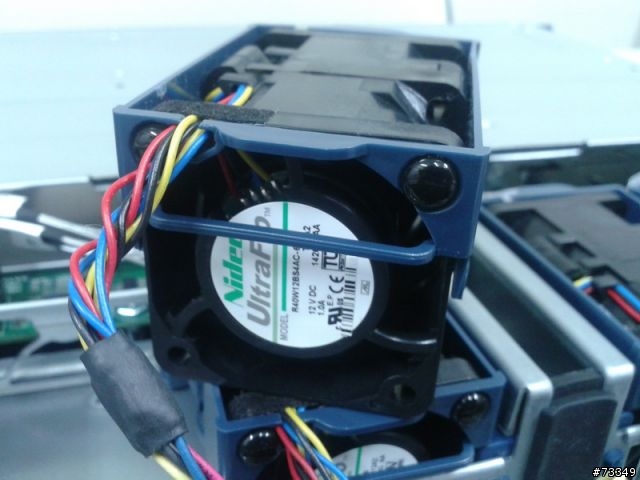

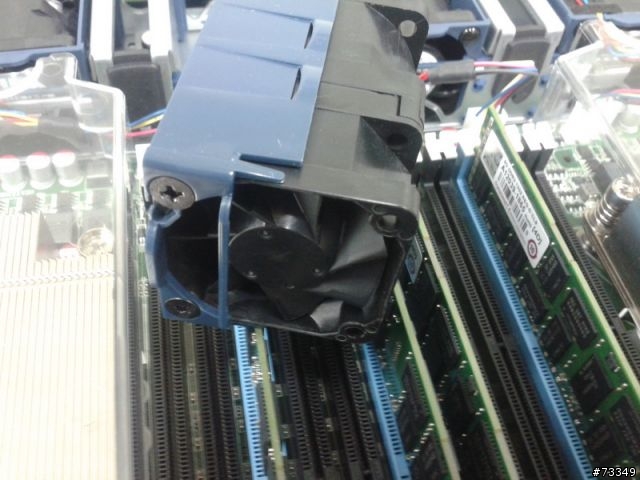

10. 風扇真面目
小小一個不起眼 , 日本電產製 , PS3的散熱系統也是他們家一手打造

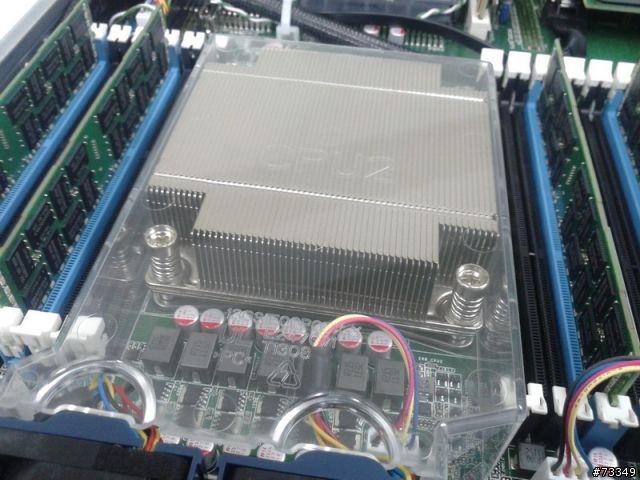

11.CPU
CPU組件 , 上方覆蓋的是導風罩 , 每個CPU配置兩個風扇散熱
CPU重要規格
Intel Xeon E5-2620 . 6C12T , 2.0Ghz turbo 2.5Ghz , 2 x QPI 7.2GT/S , 15MB cache
(I7的3930k是5GT/S , 8MB cache)

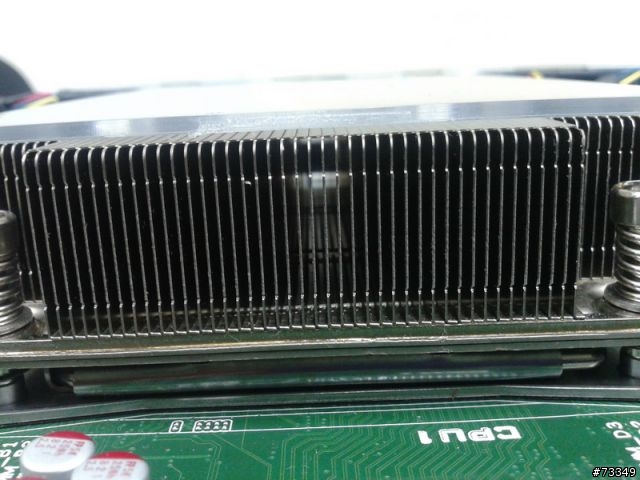

12. CPU散熱器
小小一座 , 溫控大概壓在60度左右

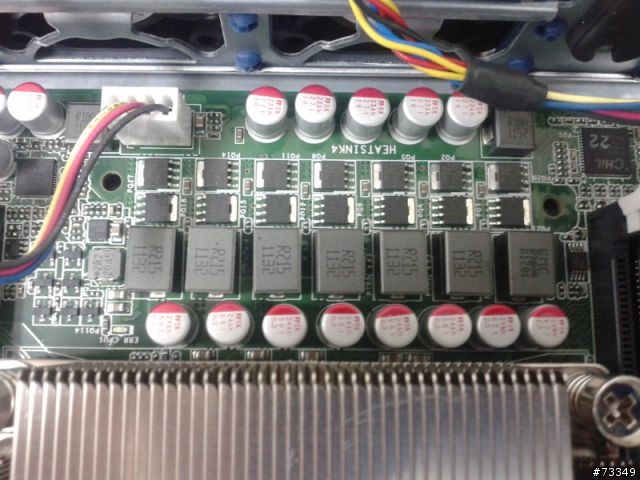

13.CPU供電模組
看不出所以然 , 總之就是家用版常在講的全固態

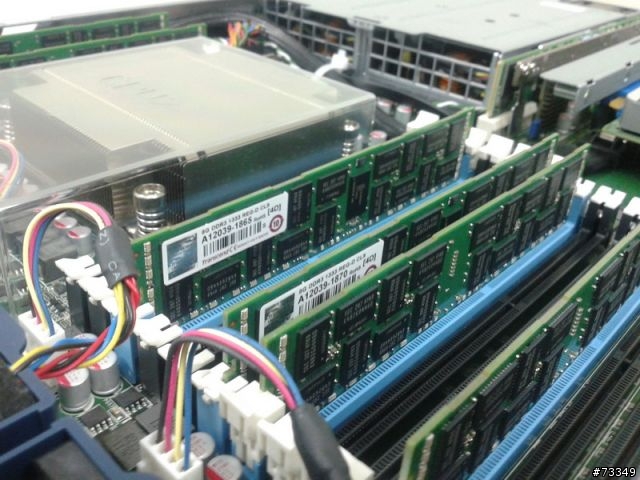

14. 記憶體群
創見的記憶體 8x8GB 總計64GB DDR3-1333 ECC Registered Memory
具有偵錯與緩衝功能 .
每顆CPU可以插12條記憶體 , 總計24條 , 目前用掉8條 , 還有很大的擴充空間.

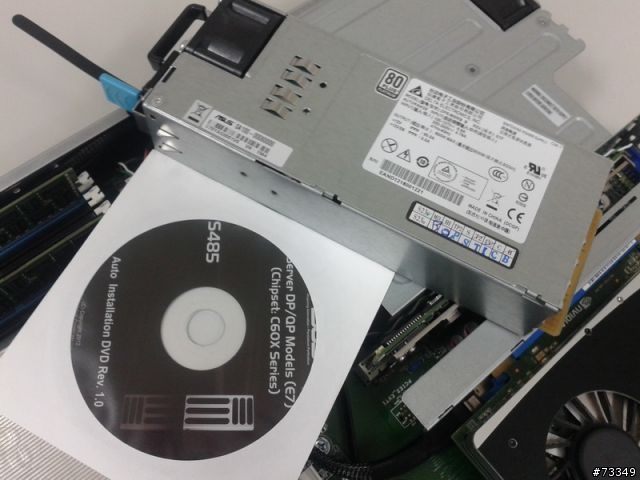

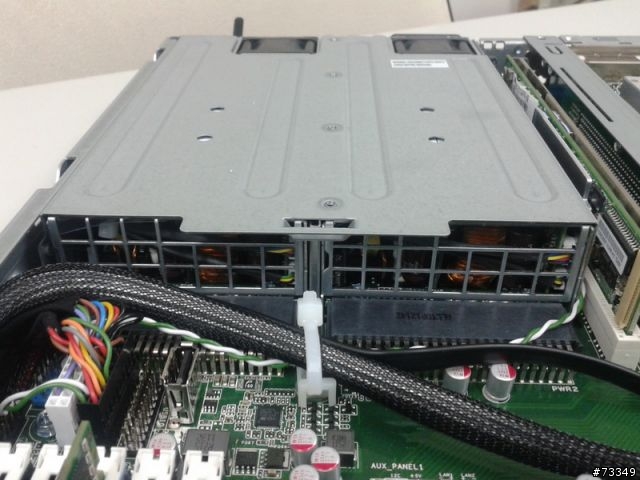

15.電源供應器
總計兩組 , 右方是 Main power 左方是 Redundant power .
主電源故障時會自動轉往備援供應器供電 .
兩者規格相同 , 800W 80 plus 白金等級 .
比一下大小

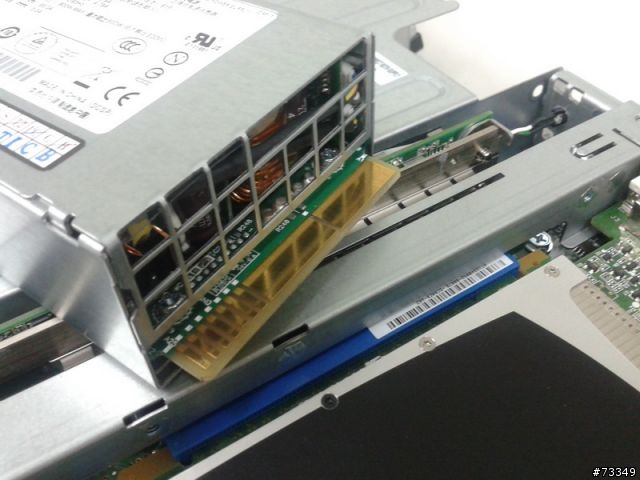

16.電源供應器接頭
很像任天堂紅白機時代的卡匣 , 很大一片接點 , 插進主機板就可以直接上機 , 免斷電安裝

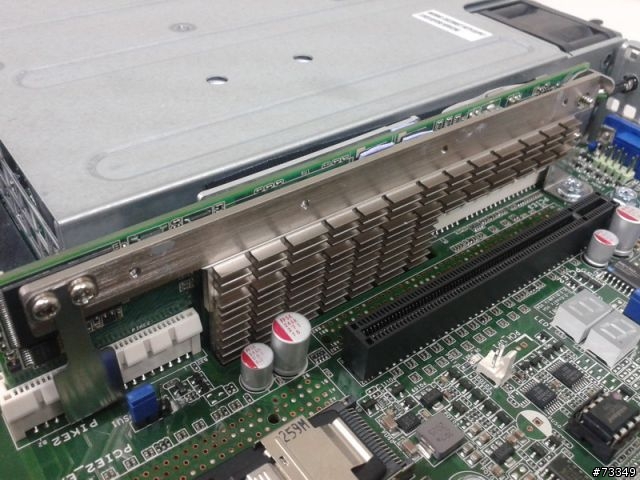

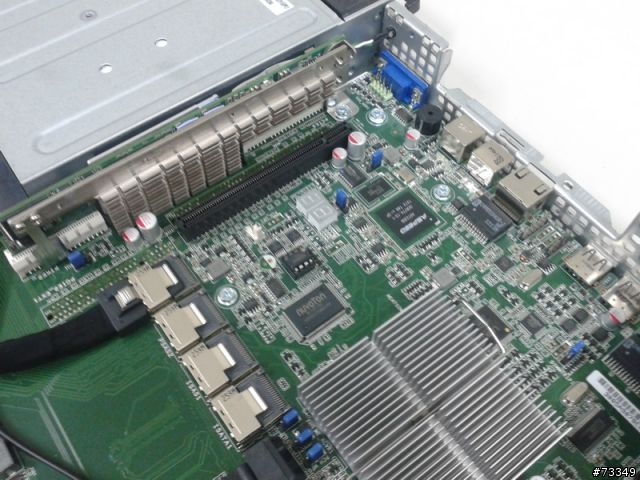

17.RAID卡
此區就是主機板的晶片組 , 晶片組本身就有RAID功能 , 但會用晶片組本身Raid的人應該不多 .
上方有散熱片披覆的那一條就是 Raid 卡 , Pike/2108 , LSI的產品.
有512MB記憶體 , 支援電池 , 8個SAS通道.
這邊眼尖的人應該就會看到 , 他沒有排線 , 不像一般的Raid卡這邊會有一堆線卡住. 完全無線,乾乾淨淨 , 這是這台機子設計優良的地方

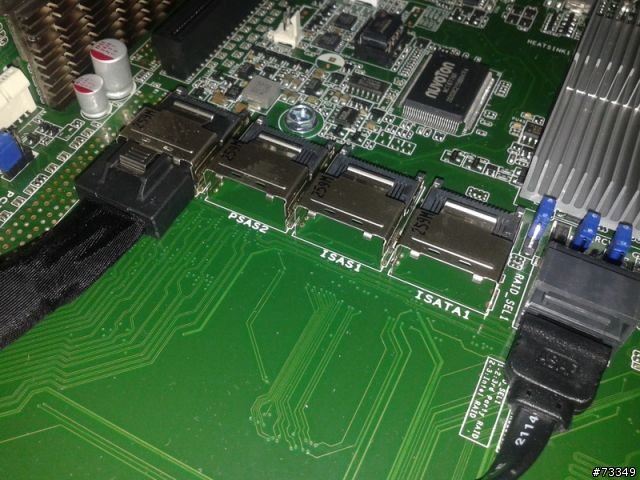

18.硬碟排線
排線是做在主機板上頭 , 使用Raid卡的用戶就把排線移到PSAS的接頭 , 前面那一堆硬碟只要一條線一個頭就搞定, 要用主機板晶片的Raid就接去ISAS/ISATA接頭 , 輕輕鬆鬆免整線 , 乾淨俐落.
最右邊那個是光碟機在用的SATA線.

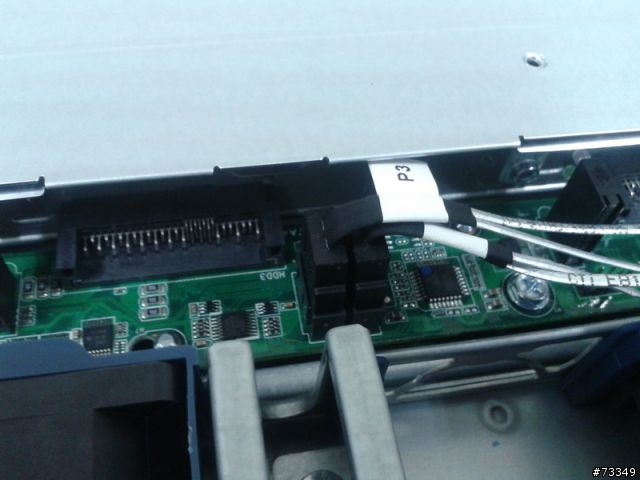

HDD Tray端的插頭

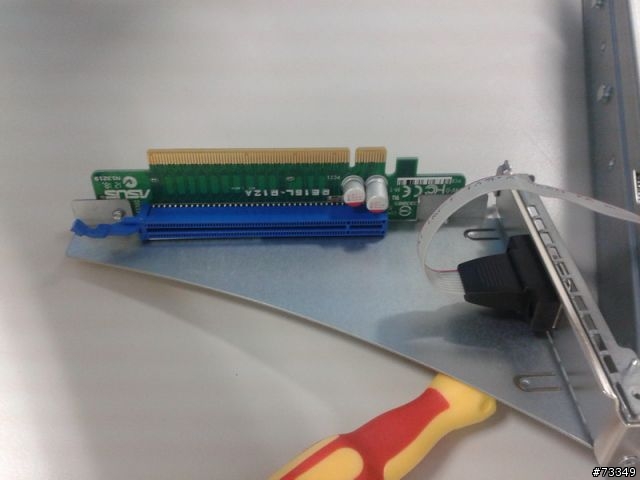

19. 擴充匯流排
在Raid卡旁那條黑色的匯流排 , 轉90度就是標準的PCI-E x16 插槽
利用轉90度角巧妙的提供兩組PCI-E x16 Gen.3的擴充槽 .
能支援全高半長的擴充卡 , 這點給ASUS拍拍手 , 一般來說1U的機器很少這樣做 , 大部分都是半高卡.

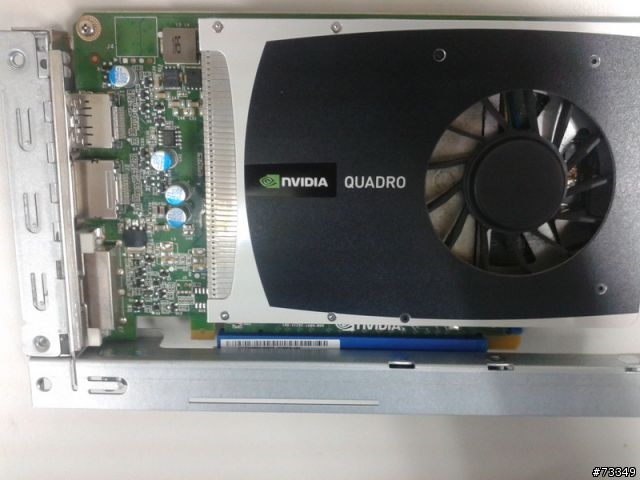

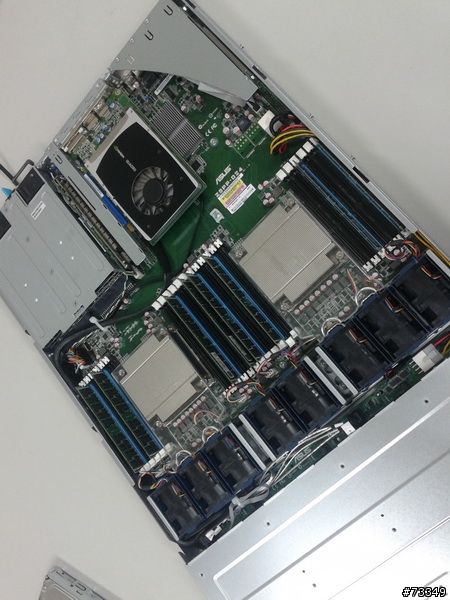

20. Nvidia Quadro 2000
因為這台能插繪圖卡 , 所以秀一下合體的樣子 .
由於這台機器會跑一些運算 , 所以插一張Quadro2000輔助一下硬體加速的部份 .
這個部分當然比不上ESC4000大哥那變態般的TESLA協同運算.

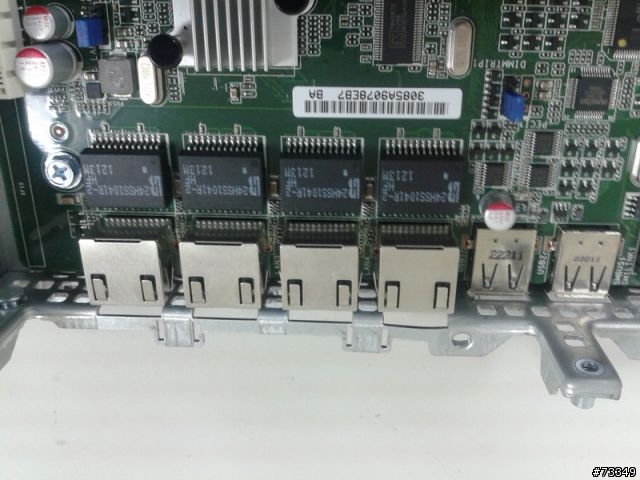

21.網路晶片一覽
這部份就很兩光了 , 完全不是什麼好東西 , 很一般的四路網路. 1GbE .

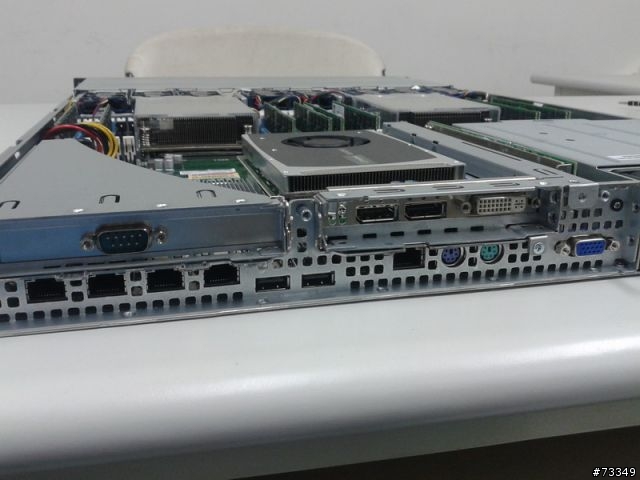

22.背後I/O
PS/2鍵盤滑鼠 . 2個usb . 1個com可拆 , 佔用一組PCIE , 4個網路 , 1組內顯

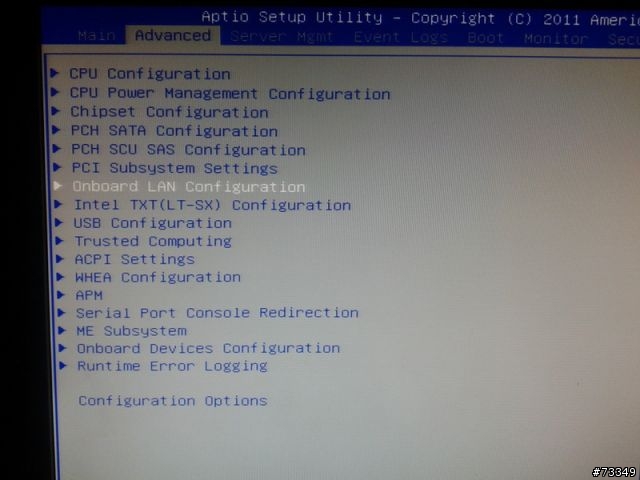

23. bios畫面
不多說了 , 每一頁都長的像這樣落落長一大串 , 基本上沒死機的話應該是不會看到第二次了
----------------------------------------------
以上簡易分享國產機架伺服器的肚內
當然 , 一分錢一分貨 , 跟HP/IBM的還是不能比 , 只不過價差隨便也50%以上的時候 , 也就不要想那麼多了 .
畢竟只是拿來做實驗 , 不用浪費錢~~~
