[分享]麻雀雖小五臟俱全的準系統XPC-SN27P2

電腦玩了這麼多年，玩到後面發現，真真在用的電腦主機，不就一台DVD燒錄機，加上一顆大容量硬碟就夠了，平常都是使用外接裝置在接硬碟，用大機殼，裡面空盪盪~所以，現在買電腦大部份都是考慮小又安靜的準系統為主!

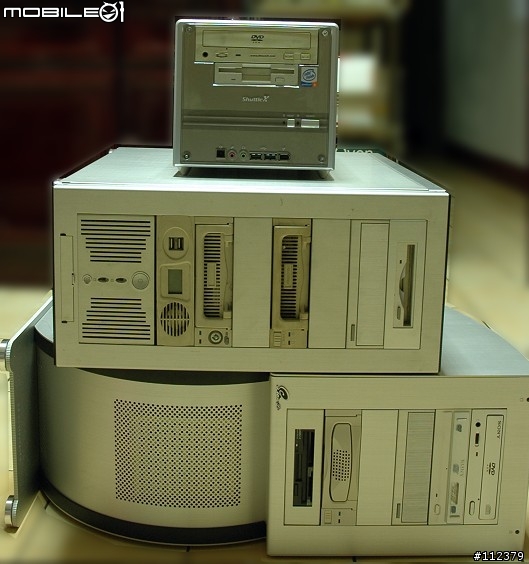

說到準系統，第一個想到就是第一家作準系統的國內廠商浩鑫吧!!家中第一台準系統就是浩鑫的SB51G，買了近五年目前還勇健的服役中~當然，這邊在註明一下，準系統只有機殼加主機板加POWER喔!!常常有人誤會準系統買回家就通通就有了，尤其浩鑫大部份的機種走的都遍中高單價><”會讓人誤會它通通都包了!!

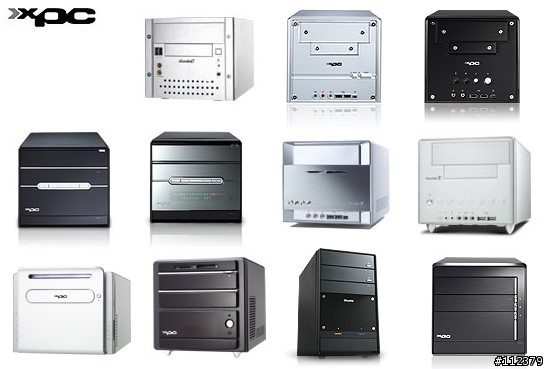

浩鑫的設計，在國內的電腦廠商，也是令人讚嘆，下面是個人整理出來它機殼的設計(有些特殊機種就不列出了)，當然不同的設計，定位都是不一樣，也可以看的出它的進步或退步??!!

當然，家中也陸續添購了幾台XPC，剛好，有朋友近期要組電腦，就推薦了浩鑫的新產品-SN27P2(有興趣知道XPC命名方式的朋友，可以到友站的準系統區，小建大大有介紹喔)
SN27P2規格請自行詳閱官方網站 請點我 小弟就不多佔版面了!!

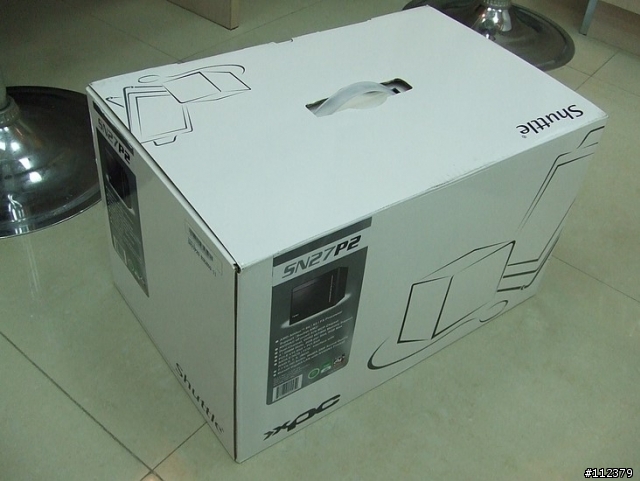

不囉嗦，先看看XPC的外箱，有點簡陋，機種用貼紙來表示，也許這樣比較省成本吧!!外箱可以通用…

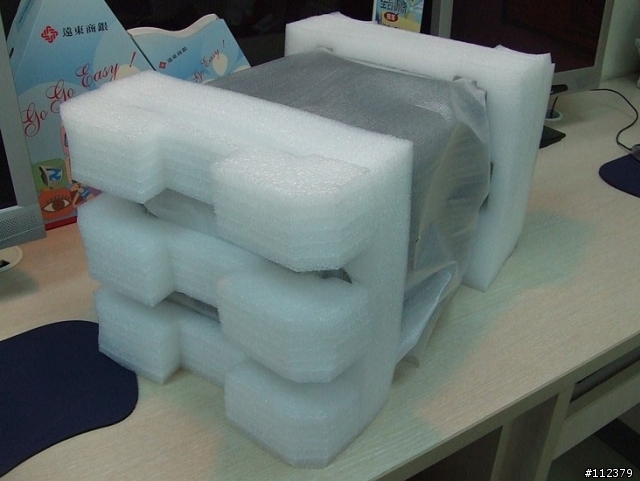

打開來，準系統一台，配件盒、電源線、一張彩色又簡陋的組裝說明書…謎之音：又是節省成本吧!!不過現在大部份的廠商都是這樣作，把詳細的說明變成電子檔，附上說明光碟。

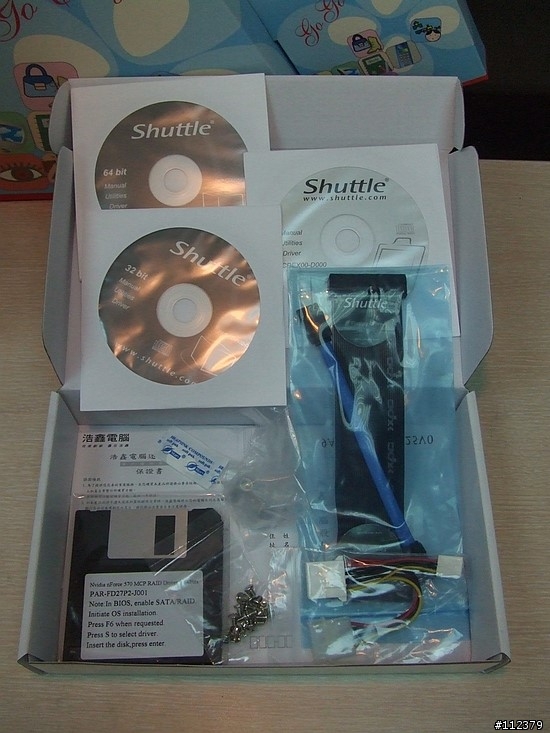

配件盒內容物：驅動程式光碟、排線、說明光碟、縲絲、RAID軟碟片…等!!

主角上場，等我慢慢把妳脫光光吧…

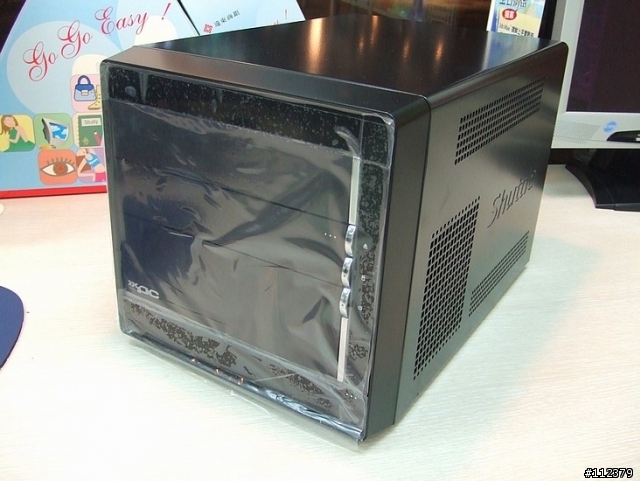

正面45度角，都採用隱藏式面板

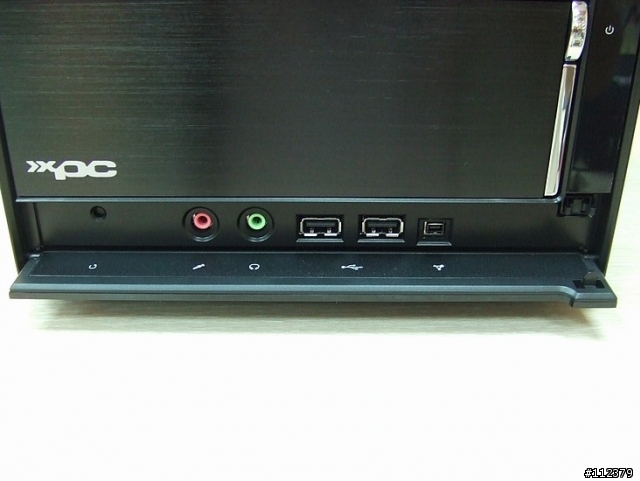

前置IO面板

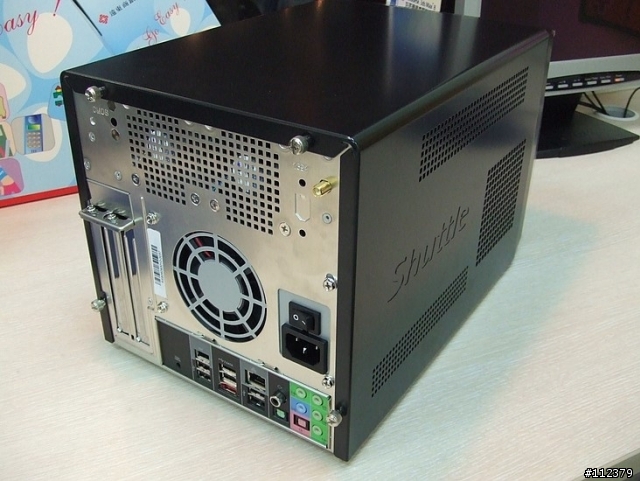

後面45度角，應該用的到IO裝置都有了，此機種沒有內建顯卡，也沒有PS/2接頭..謎之音：也就是說至少會少掉兩個USB孔!!留給鍵盤跟滑鼠用，~後面還有個銅色圓圓的凸起物是啥啊??後面分曉~

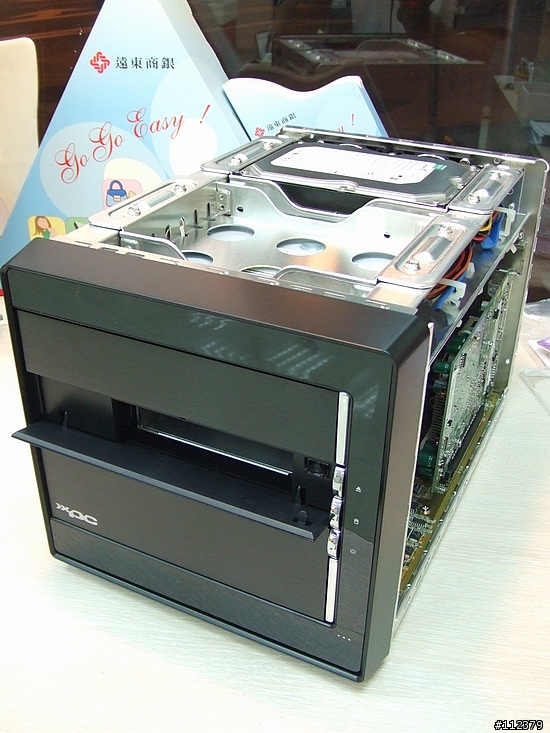

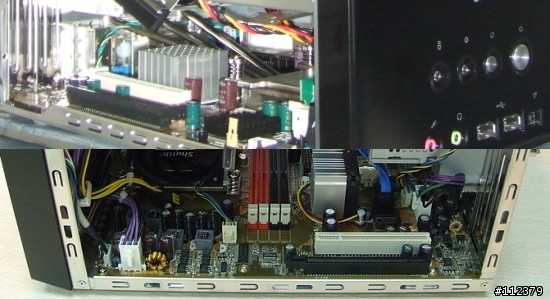

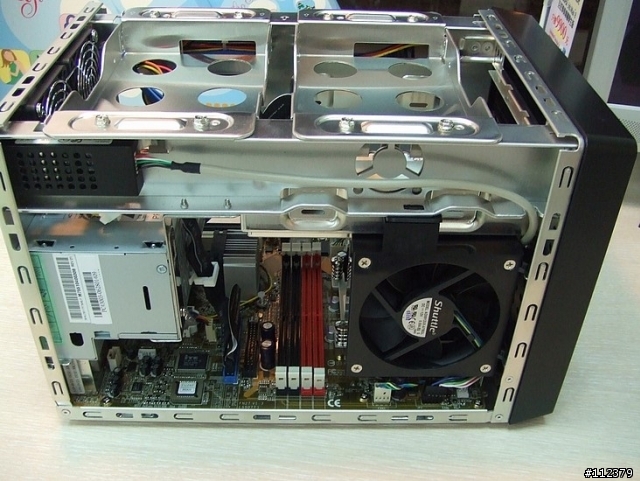

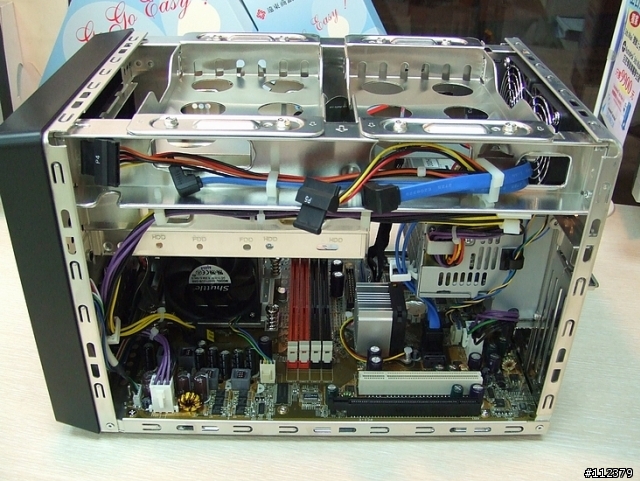

打開上蓋左視圖

打開上蓋右視圖

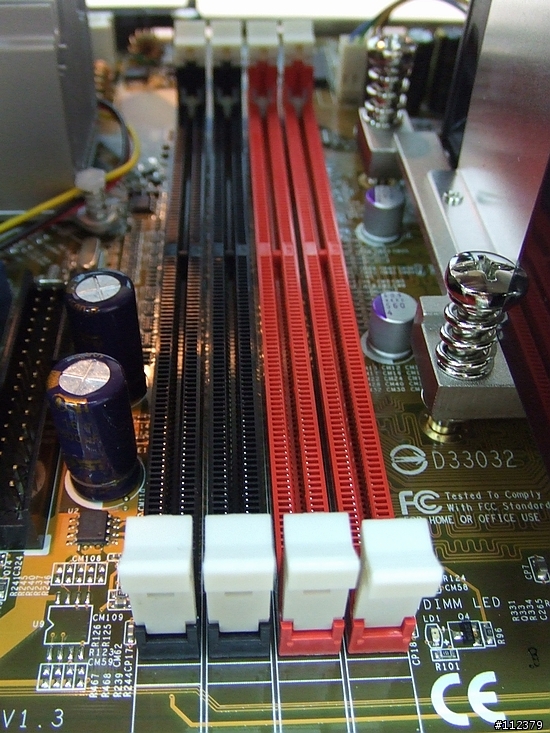

沒錯，它支援到四隻記憶體，每個插槽最高支援2GB喔，也就是8GB，但近期記憶體飆漲，好野人才有辦法吧@@

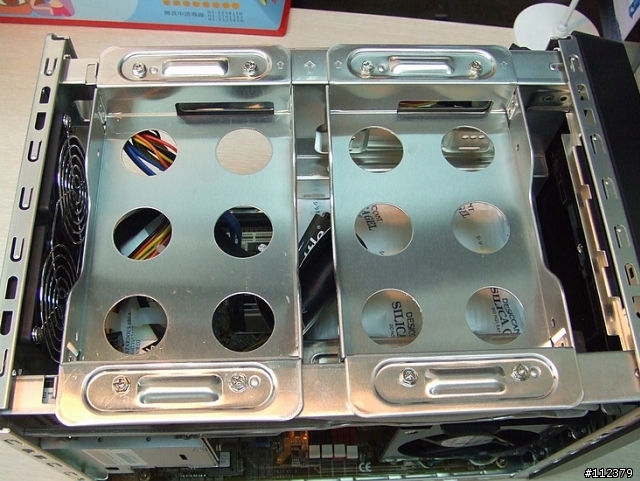

裝硬碟的地方，SN27P2最高支援到三顆硬碟，上面兩顆，光碟機下面可在接一顆

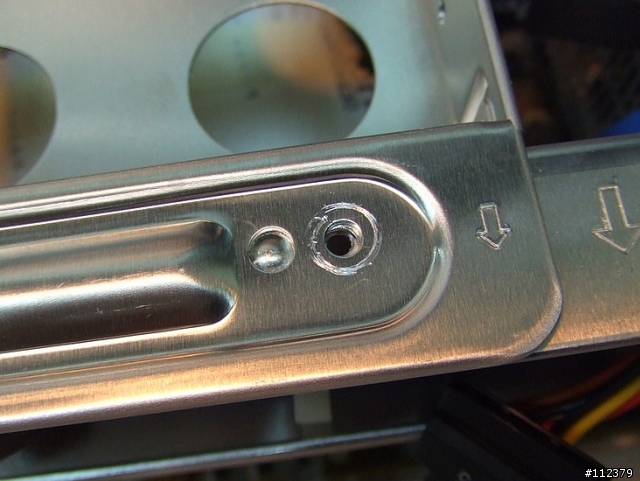

個人覺的退步的地方，使用螺絲孔位方式固定硬碟，要拆裝SN27P2的一定要有螺絲起子，不像之前P系列，免螺絲…或許這樣比較穩固吧!!??

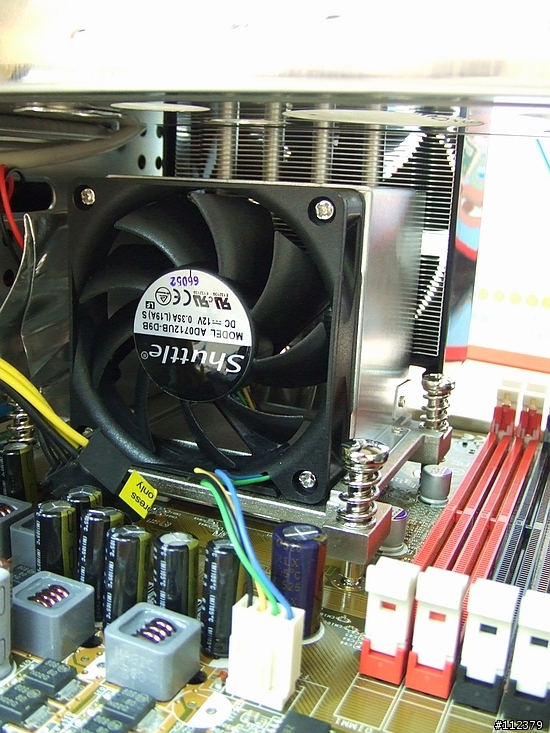

XPC內附的CPU散熱器，採用水冷式熱導管散熱技術，散熱一向也是浩鑫的強項之一

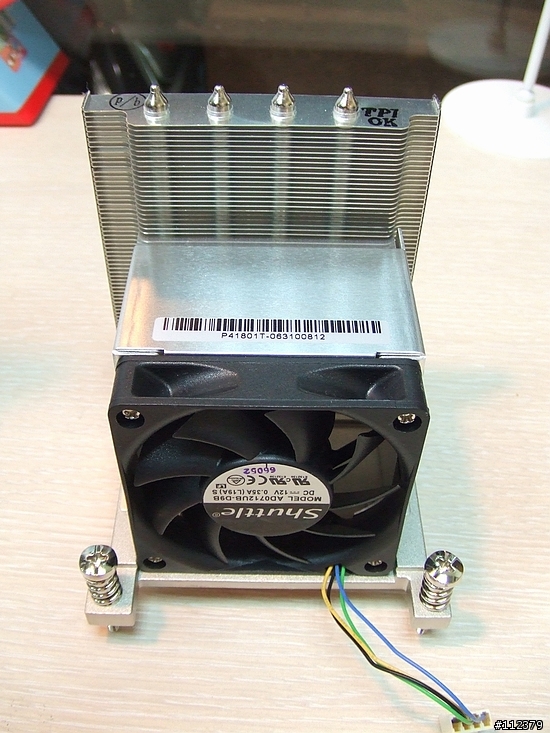

CPU散熱器的樣貌

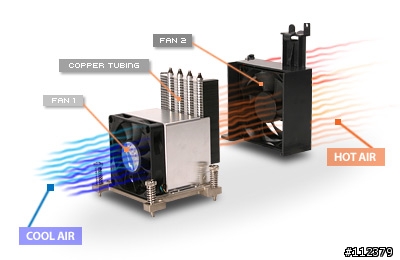

官方的散熱示意圖

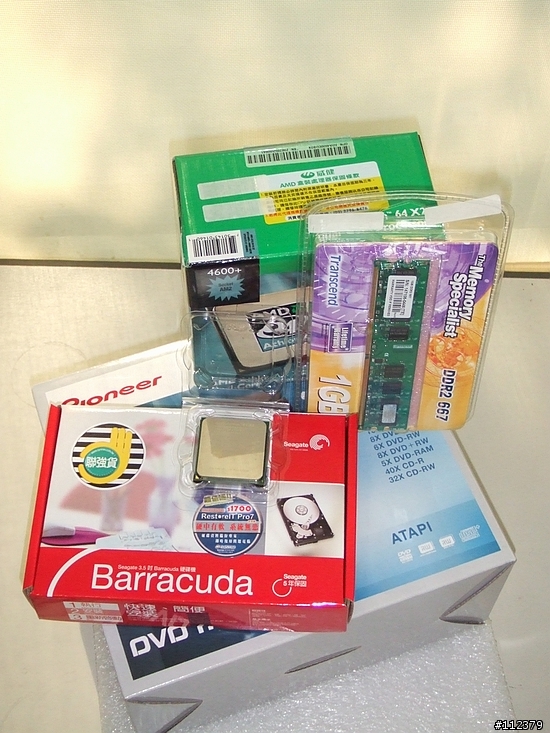

當然，大致上介紹了一下SN27P2的構造，當然…前面有說過，它只是準系統，還是需要其它的零組件，CPU、RAM、HD、DVD ROM。謎之音：SN27P2，可以跑雙通道啊，為啥只有一條記憶體，最多還可以插到四隻耶!。RAM：因為我貴啊~一條先撐著用!!

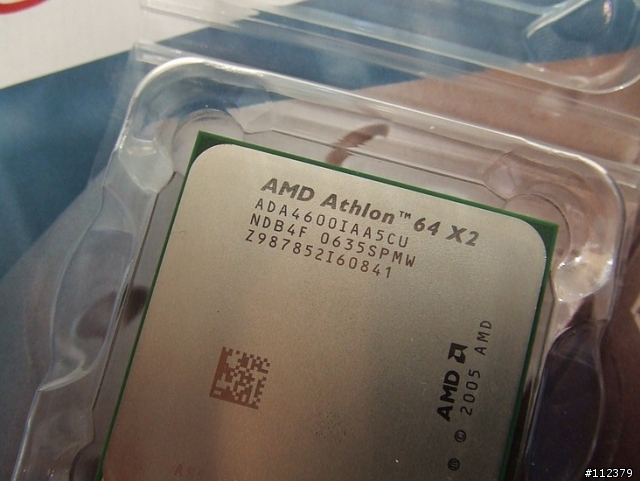

也是重要的主角之一-CPU AMD Athlon 64x2 4600+

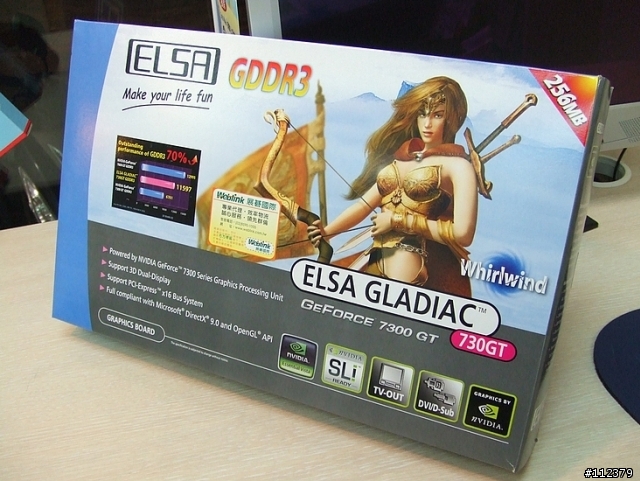

另一個重要主角之一艾爾莎 Elsa 7300 gt GDDR3 飆風版 (730gt)

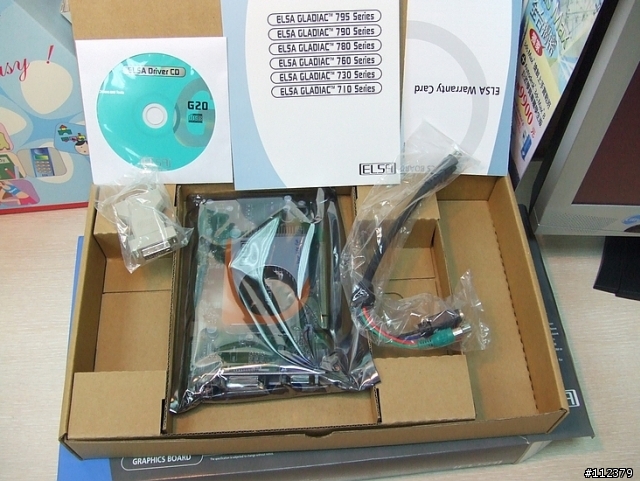

配件一覽

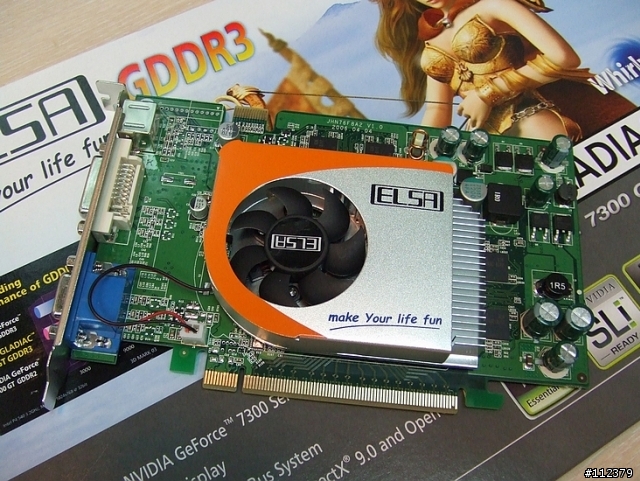

正面圖

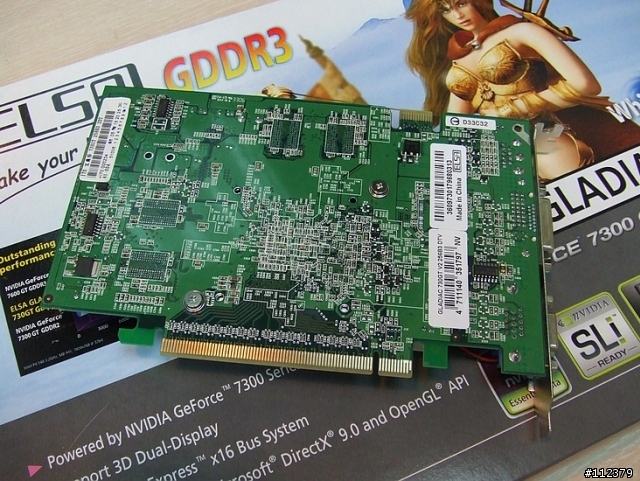

反面圖

對此卡有興趣的01板友們，可以參閱kinet的文章-艾爾莎 Elsa 7300 gt GDDR3 飆風版 (730gt)，在此就不多作介紹了。

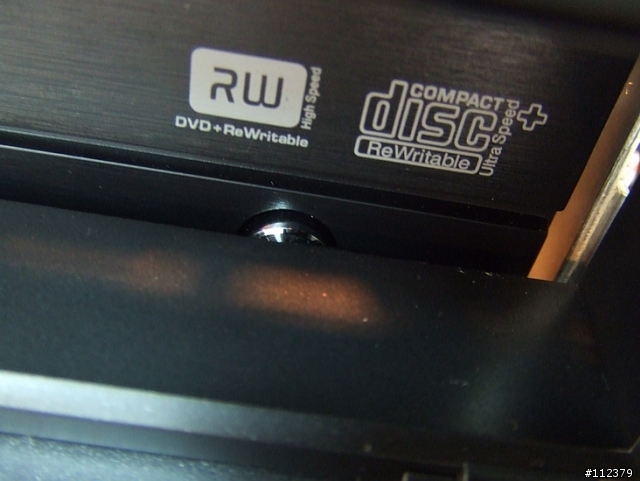

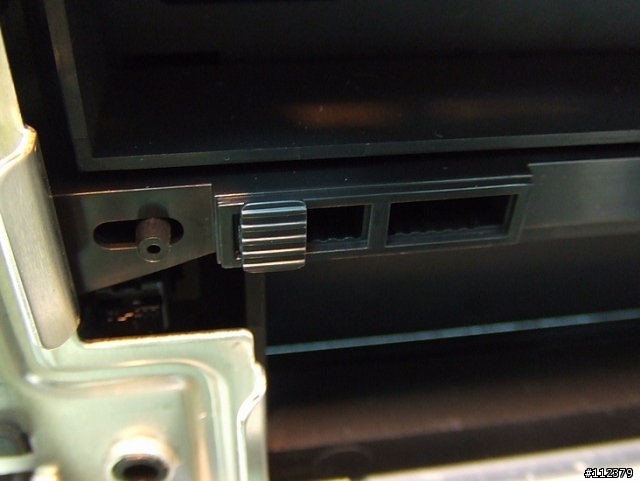

光碟機隱藏式面板退片卡筍，針對不同的DVD ROM要先調整好，不然會發生一開機光碟機就退出來的事件

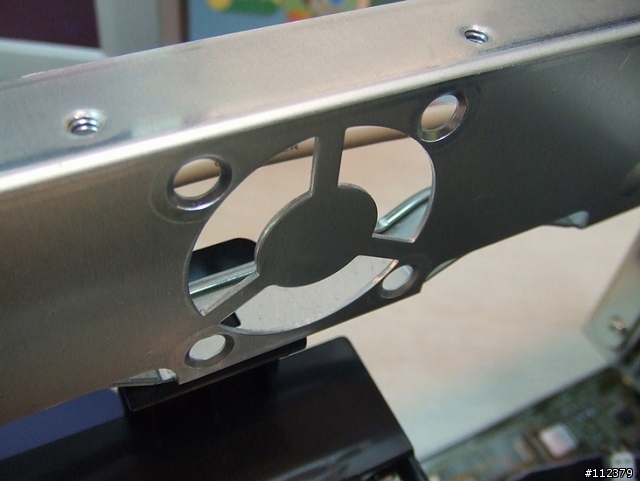

謎樣的預留風扇孔位

CPU主角上場…~~上面有一坨大便，不~~是導熱膏，上的方式各人不同，勿見怪喔~~

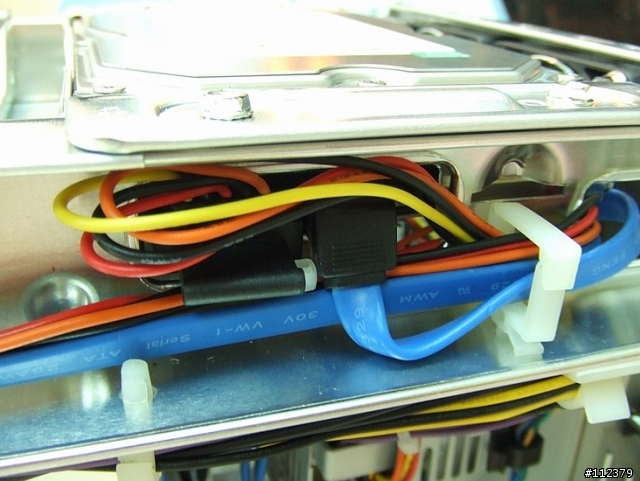

準系統的好處就是線材都幫你拉好了，不用擔心，下圖是硬碟接的方式

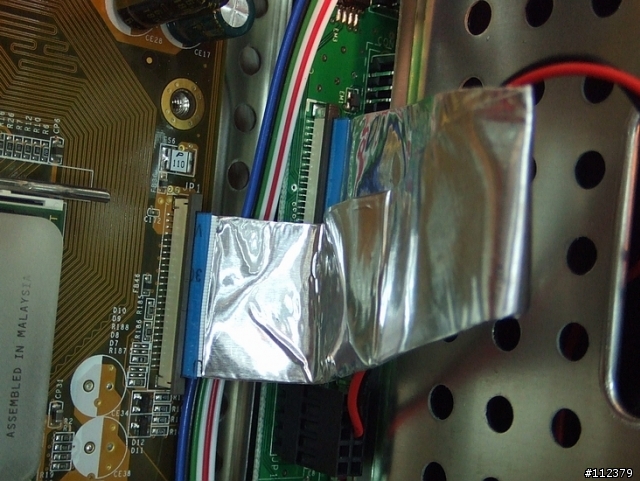

又是浩鑫自已的獨門技術嗎??前置IO跟主機板連接只單靠那薄薄一片??!!

可以裝軟碟機或是讀卡機的預留位置，但沒有附遮蓋面板，如果不裝軟碟機或讀卡機就會空一個洞@@

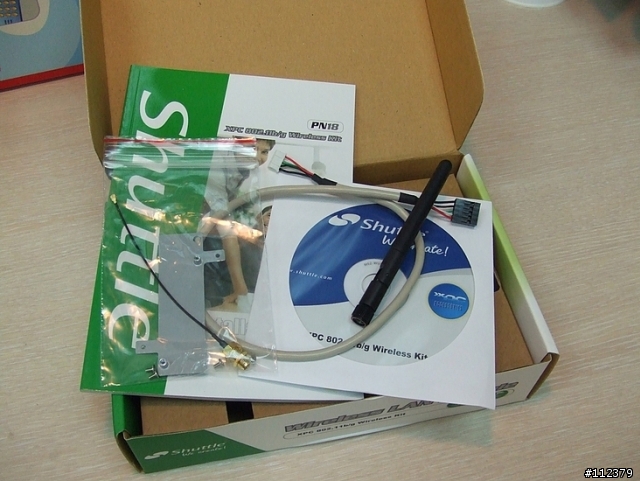

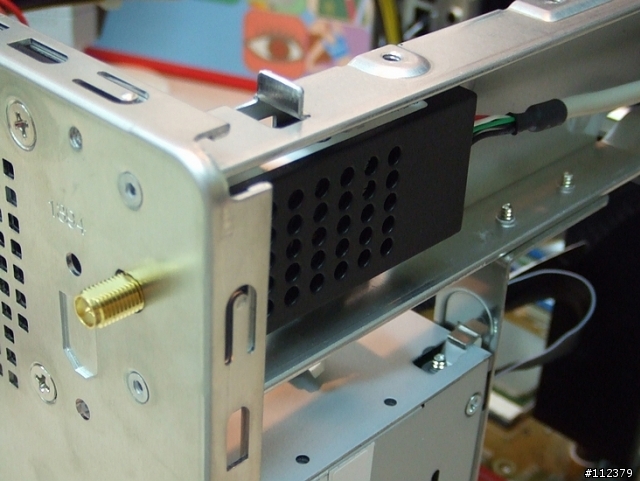

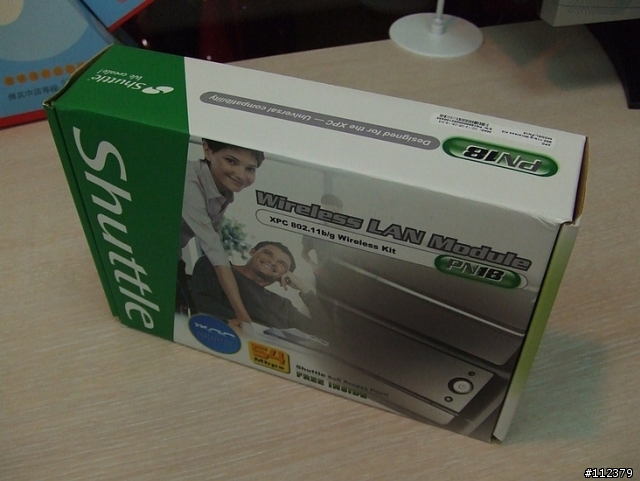

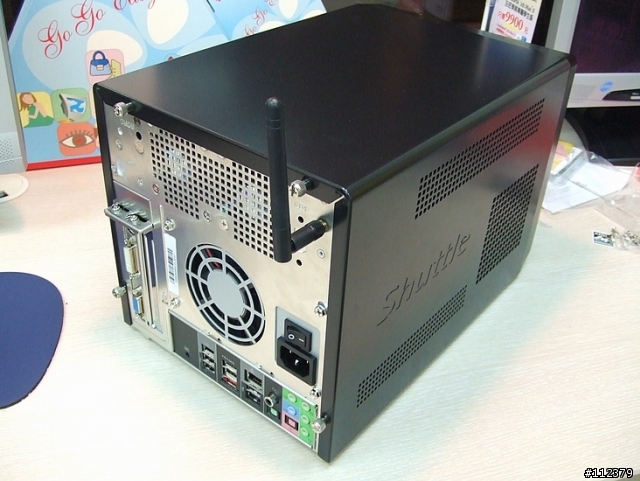

最後，對應前面的謎之音那銅色圓圓的凸起物，原來是XPC的另購配件之一PN18無線網卡，詳細規格請點我

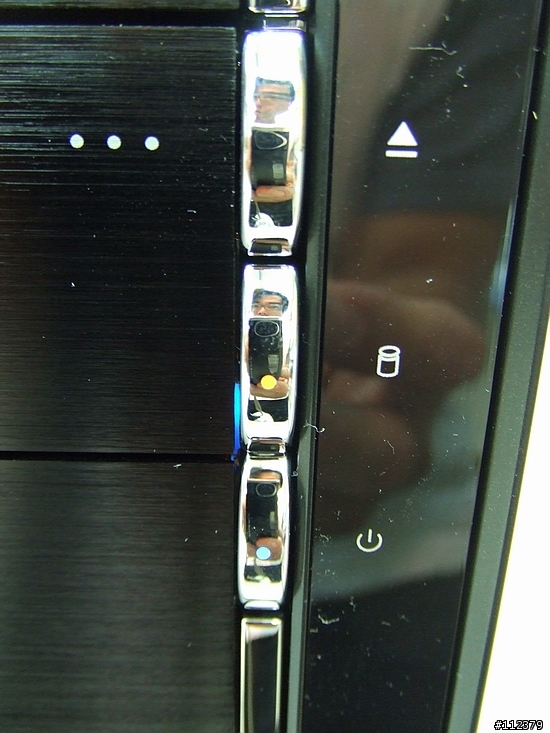

組裝完成開機，前置面板電源是泛藍光，硬碟則是橘光

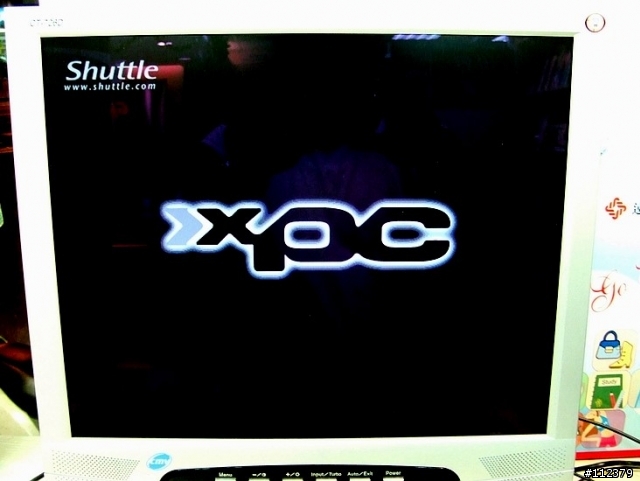

開機的XPC LOGO(LCD反射嚴重，作了一下後製)

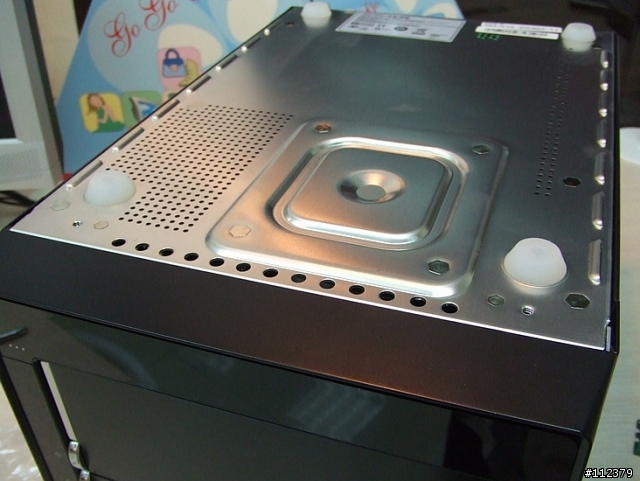

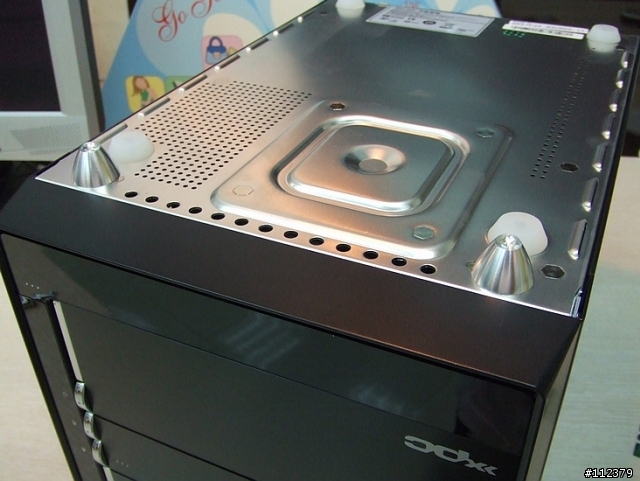

毒舌一下，用那麼多台的浩鑫XPC，散熱靜音跟設計是不錯，除了價格之外，最不長進的就是底部的墊腳設計，就四個塑膠墊，用粘貼上去，如果常常移動，久了就會移位或是掉了，雖然配件盒有附兩個鋁製的墊腳，但後面兩個還是會是移位，還有以G系統不同機種所附的POWER瓦數都不一，200瓦故障率偏高了點，我的SB51G，在這將近五年內，就換了兩顆POWER@@最後換上250瓦的就OK了


最後…謝謝大家的觀賞!!^^
謎之音：…01的傳統疊疊樂呢??
機器都交貨了…拍不到啦>
